이테르븀 첨가 광섬유 증폭기

목차

1. 이테르븀 첨가 광섬유 증폭기 소개

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 제품 세부정보

6. 안전운전 안내

7. 주문정보

8. 데이터시트 및 테스트시트

9. 견적 및 지불 조건

10. 리드타임

11. 작동 참고 사항 및 유지 관리

12. 품질 보증 및 애프터 서비스

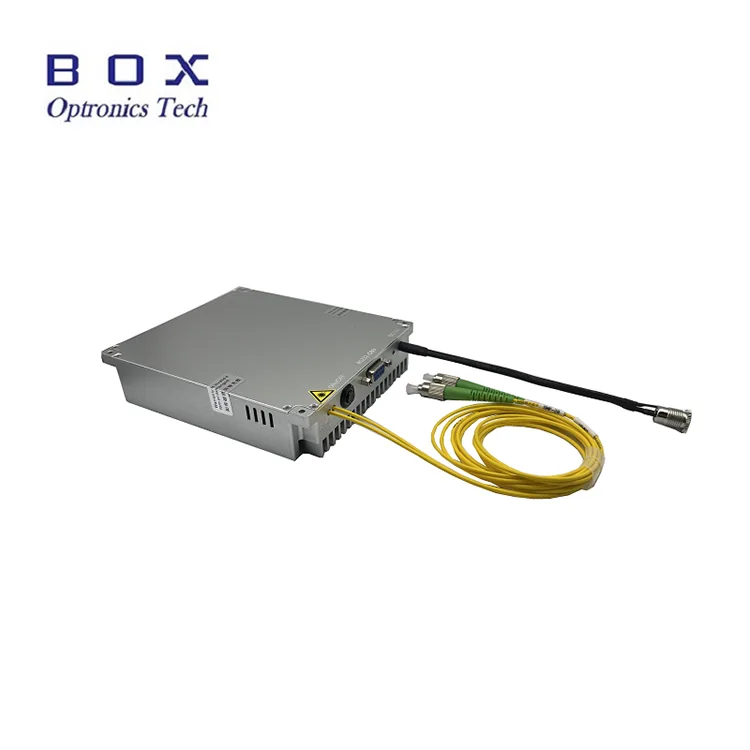

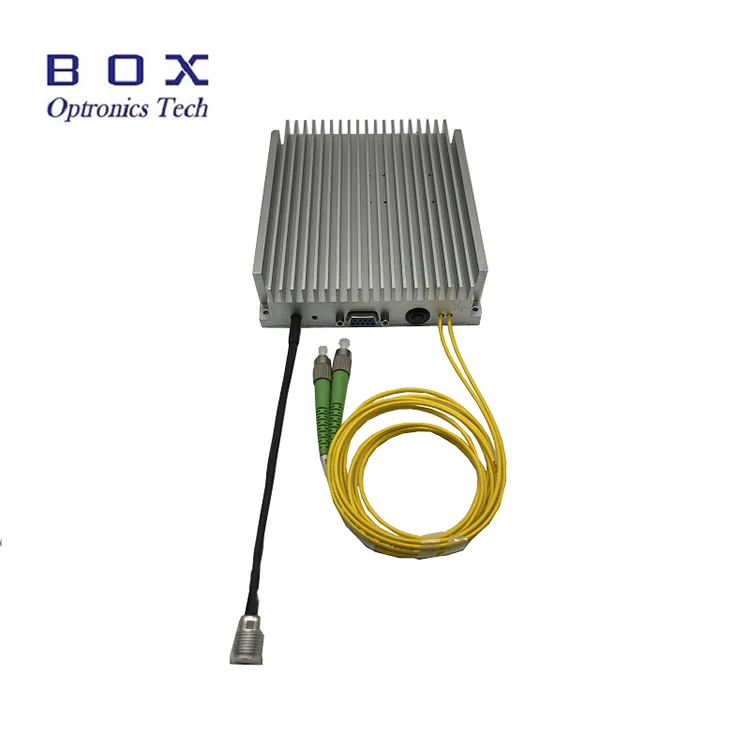

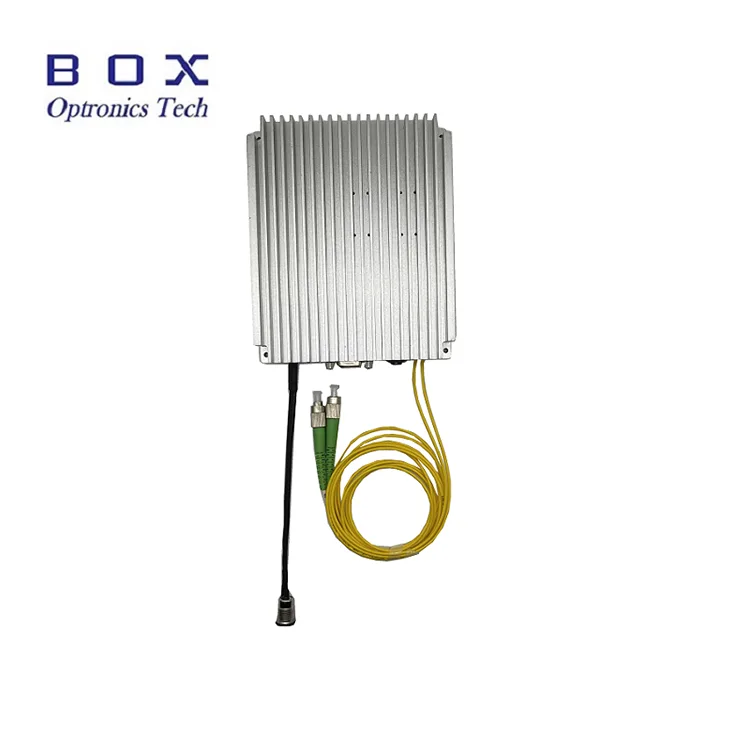

제품소개 - 이테르븀 첨가 광섬유 증폭기

YDFA(이터븀 첨가 광섬유 증폭기)는 반도체 펌프 레이저를 사용하여 이터븀 첨가 이득 광섬유를 여기시켜 1030~1080nm 파장 범위에서 효율적인 광 증폭을 제공합니다. 이 증폭기는 높은 이득, 낮은 잡음 및 안정적인 출력 성능을 특징으로 하는 17/20/23/25/26/27/30/33/37/40dBm에서 지속적으로 조정 가능한 포화 출력(선택 사항)을 제공합니다.

벤치탑 및 소형 모듈 구성으로 제공되는 YDFA는 전면 패널 제어, 직렬 통신 및 PC 소프트웨어 작동을 지원하므로 과학 연구의 1064nm 레이저 증폭, 산업용 레이저 시스템, 광섬유 레이저 응용 분야 및 정밀 광학 측정 시스템과 같은 응용 분야에 적합합니다.

제품 사양 - 이테르븀 첨가 광섬유 증폭기

제품특징-이테르븀 첨가 광섬유 증폭기

● 넓은 파장 범위;

● 최대 40dBm의 높은 출력 전력;

● 저소음 수치;

● Hi1060 또는 PM980은 선택사항입니다.

제품 응용 - 이테르븀 첨가 광섬유 증폭기

● 비선형 광학; 엘

● 마이크로파 포토닉스;

● Coherent LiDAR 시스템.

제품 세부 정보 - 이테르븀 첨가 광섬유 증폭기

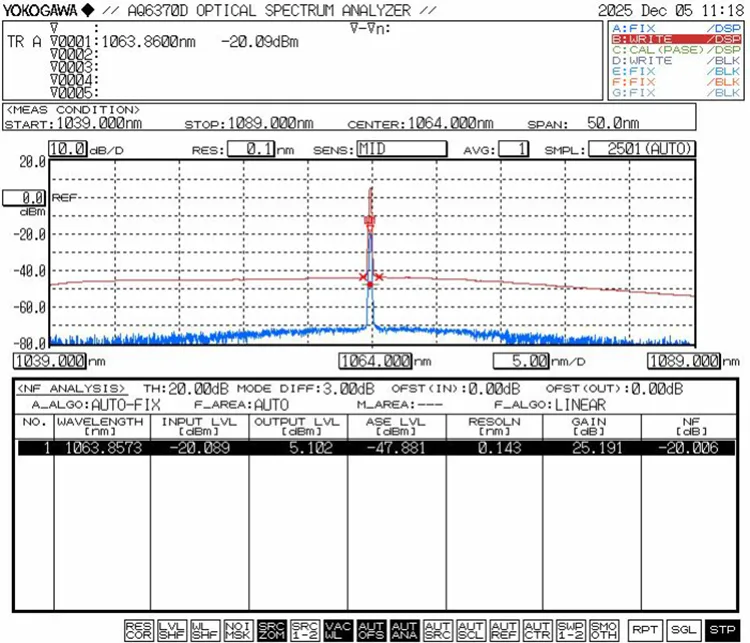

● 증폭된 1064nm 신호 0dBm 입력 전력, 3A의 광학 스펙트럼

● 전력 불안정@출력 전력 27dBm, 0dBm 입력 1064nm, APC 모드

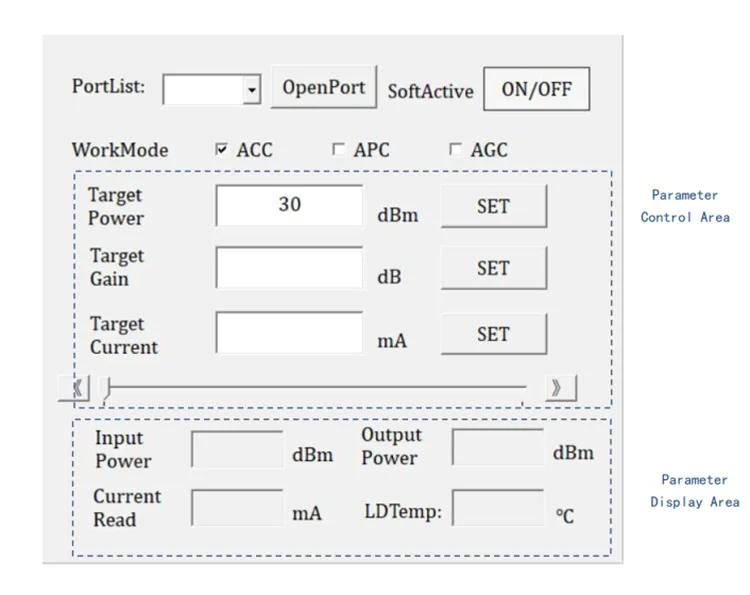

● PC 제어 소프트웨어 인터페이스

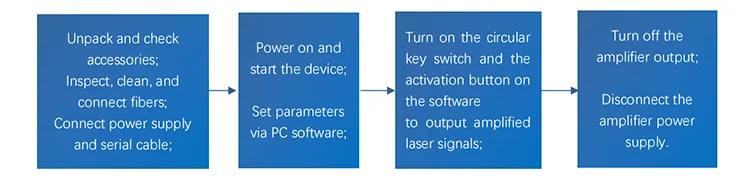

작동 단계 - 이테르븀 첨가 광섬유 증폭기

1단계. 포장 풀기 및 조립: 조립하기 전에 전원 케이블이나 전원 어댑터, 광섬유 점퍼, 사용 설명서, 테스트 보고서 등 모든 부속품이 완전한지 확인하십시오.

전원 공급 장치 연결: 벤치탑 앰프는 AC 전원에 직접 연결할 수 있습니다. 모듈형 증폭기는 해당 전원 공급 장치 요구 사항을 충족하는 DC 스위칭 전원 공급 장치 또는 조정된 전원 공급 장치에 연결되어야 합니다.

특수 장비 및 도구(광섬유 단면 검사기, 광케이블 커넥터 청소 키트)를 사용하여 광케이블 커넥터 단면을 검사하고 청소합니다. 완전히 깨끗한 경우에만 광섬유 점퍼를 사용하여 신호 광원을 증폭기 입력 포트에 연결하십시오.

2단계. 앰프의 전원 공급 장치를 켜고 PC 소프트웨어에서 작동 모드를 선택하고 출력 전력 또는 펌프 전류와 같은 매개변수를 설정합니다.

참고: 앰프 모듈의 전원을 켤 때마다 작동 모드(APC/ACC)와 앰프의 작동 전류 또는 출력 전력은 마지막 사용 시의 매개변수 설정입니다. 조정이 필요한 경우 PC 소프트웨어를 통해 수정할 수 있습니다. 증폭기는 일반적으로 공장에서 기본적으로 최소 작동 전류 및 최소 출력 전력으로 설정됩니다.

3단계. 모듈의 활성화 키 스위치(ACT)를 누르고 PC 소프트웨어의 소프트 활성화 스위치(SOFTACTIVE)를 클릭합니다. 이때 레이저 신호가 증폭되어 출력되기 시작합니다. 실험 중에 필요에 따라 작업 모드와 출력 전력을 적시에 조정할 수 있습니다.

참고: 앰프가 발광 상태(활성화 스위치가 켜져 있음)에 있을 때 광섬유 점퍼 커넥터를 꽂거나 뽑거나 연결하는 것은 엄격히 금지됩니다. 그렇지 않으면 광섬유 점퍼 커넥터 단면과 앰프 자체가 손상되어 오작동할 가능성이 있습니다.

설정4. 사용 후에는 활성화 키 스위치(ACT)를 꺼서 앰프 출력을 차단하고 전원 공급 장치를 끄고 광섬유 연결을 분리하십시오.

주문 정보 - 이테르븀 첨가 광섬유 증폭기

예: YDFA-27-PM-M

(주문 정보: 이터븀 첨가 광섬유 증폭기, 27dBm 출력 전력, PM980 광섬유 포함, 모듈 패키지).

데이터시트 및 테스트시트 - 이테르븀 첨가 광섬유 증폭기

데이터시트

테스트 시트

견적 및 지불 조건 - 이테르븀 첨가 광섬유 증폭기

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 EXW 사용을 제안합니다. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없으신 경우, 상품 배송비를 선불로 결제해 주시기 바랍니다.

(3) 기타

● 결제 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임-이테르븀 첨가 광섬유 증폭기

생산: 영업일 기준 10-15일. (재고가 있을 경우 빠른 배송이 가능합니다.)

국제 물류: 영업일 기준 3-5일.

작동 참고 사항 및 유지 관리 - 이테르븀 첨가 광섬유 증폭기

● 증폭기는 정격 광신호 파장 및 전력 범위 내에서 작동해야 합니다. 지정된 범위를 초과하는 광신호를 입력하지 마십시오. 특정 매개변수에 대해서는 제품 테스트 보고서를 참조하십시오.

● 시작하기 전에 전원 스위치와 키 스위치가 꺼져 있는지 확인한 후 전원 공급 장치를 연결하십시오. 종료할 때는 먼저 키 스위치를 끄고 출력 표시등이 꺼진 후 전원 공급 장치를 분리하십시오. 앰프가 작동 중일 때 전원 공급 장치를 직접 차단하지 마십시오.

● 입력 및 출력 광케이블 커넥터를 자주 연결/분리하는 것은 권장되지 않습니다. 먼지 오염, 삽입 손실 증가 또는 광케이블 커넥터 끝면의 연소를 유발할 수 있습니다.

● 기본 출력 포트의 FC/APC 커넥터는 전원 테스트 전용입니다. 다른 광섬유 커넥터에 연결하는 것은 엄격히 금지되어 있습니다. 출력 광섬유를 다른 광섬유에 연결해야 하는 경우 광섬유 융착 접속기를 사용한 융착 접속을 권장합니다.

● 기기를 습기, 먼지, 부식으로부터 보호하세요. 건조한 곳에 보관하세요.

품질 보증 및 애프터서비스 - 이테르븀 첨가 광섬유 증폭기

● 보증 기간:

구입일로부터 1년 이내에 사람의 과실로 인한 결함이 아닌 경우 무상 수리 또는 교체해 드립니다. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안, 제품 품질 문제로 인한 고장에 대해서는 무상 수리 또는 교환 서비스를 제공해 드립니다. 그러나 Box Optronics는 보증 기간 내에 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다.

(1) 자연적 요인(예: 번개, 먼지) 또는 환경적 영향으로 인한 손상.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 사람의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조 또는 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
