1064nm 20kHz 매우 좁은 선폭 파이버 레이저

목차

1. 소개 1064nm 20kHz 매우 좁은 선폭 파이버 레이저

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 제품 세부정보

6. 안전운전 안내

7. 주문정보

8. 데이터시트 및 테스트시트

9. 견적 조건 및 결제

10. 리드타임

11. 작동 참고 사항 및 유지보수

12. 품질 보증 및 애프터 서비스

제품소개

이것은 1064nm 20kHz 매우 좁은 선폭 광섬유입니다. 광섬유 DFB 레이저 캐비티 구조를 채용한 레이저로, 1064nm의 단일 세로 모드 좁은 선폭 연속파 레이저 파장대. 출력 전력 50/100/200/500/1000mW는 선택 사항입니다. 그것 RS232 통신을 통해 벤치탑 및 모듈형 구성을 지원합니다. 시스템 통합을 위한 인터페이스 및 모니터링 소프트웨어. LiDAR에 적합합니다. 수중 음향학 및 분산 광섬유 감지.

제품 사양

제품특징

● 스펙트럼 선폭 ≤20KHz;

● 모든 섬유 DFB 공진 공동;

● 파장 모드 호핑 없이 안정적입니다.

제품 응용

● LiDAR;

● 어쿠스틱 센서, 수중청음기;

● 섬유 광학 분산 감지.

제품 세부정보

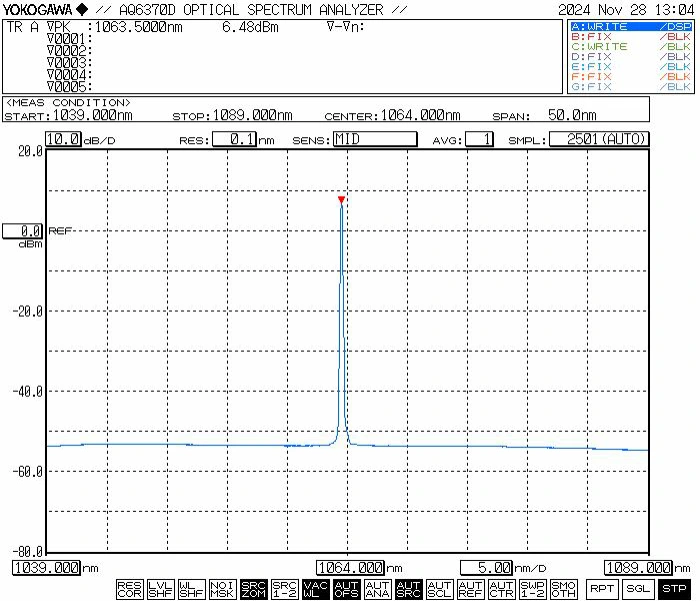

● 일반 스펙트럼: 1064nm

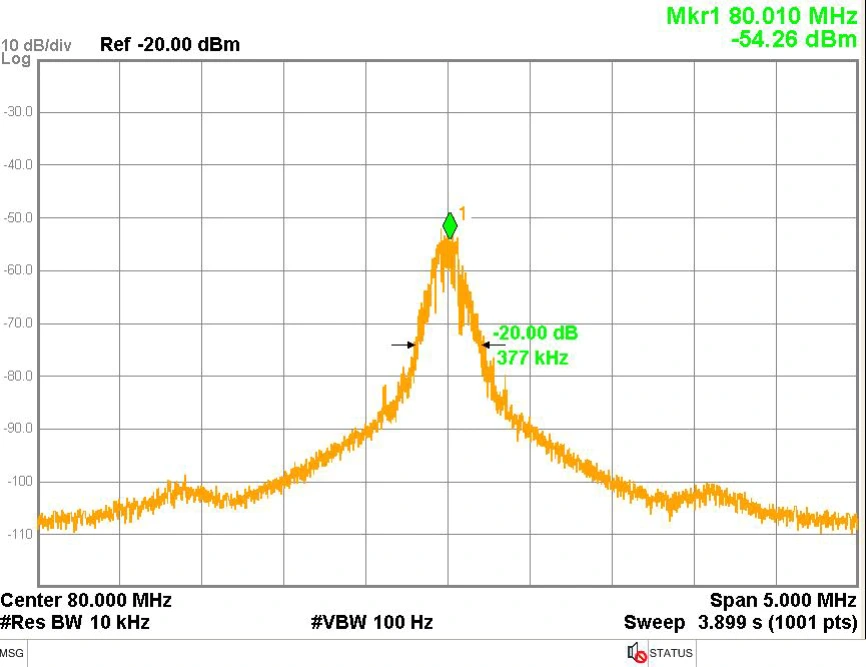

● 일반 선폭: 3dB 스펙트럼 선폭≤20KHz(20dB 선폭/20과 동일)

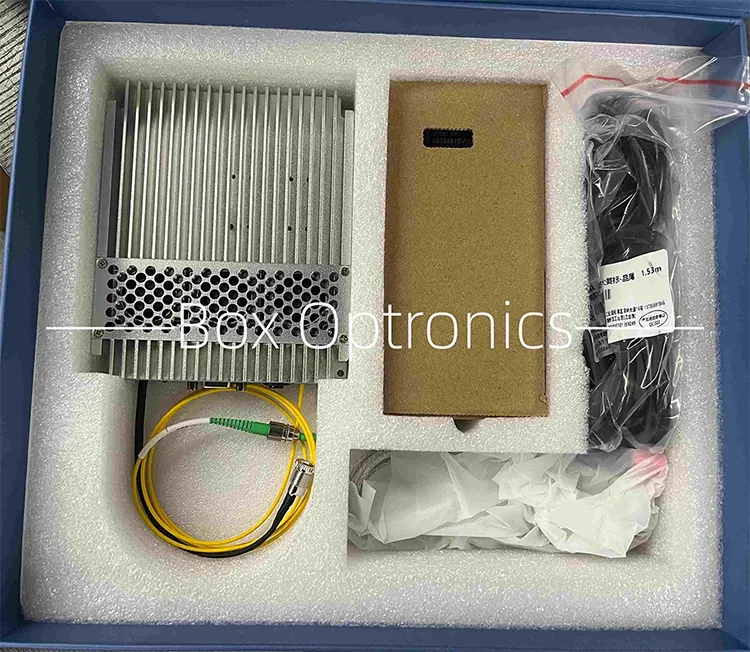

● 포장 예시

작동 지침

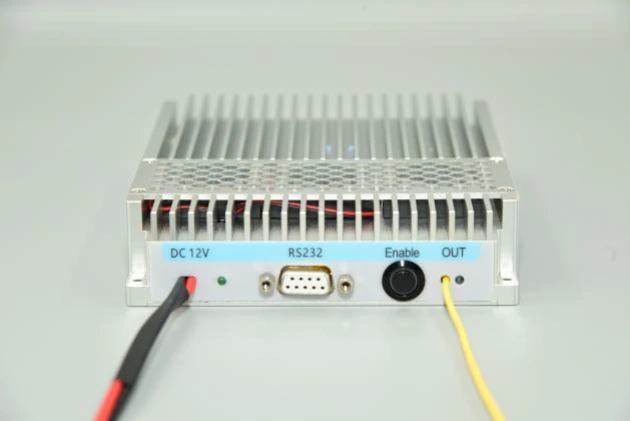

Step1.Appearance: 모듈에는 다음이 포함됩니다. 전원 커넥터, 전원 표시기, RS232 통신 인터페이스, 출력 활성화 스위치 및 레이저 출력 광섬유 포트.

Step2.Power 공급: 전원 포트는 다음을 사용합니다. 표준 DC5.5×2.1mm 인터페이스. 정품에 맞는 전원 어댑터(DC5V 또는 DC12V)만 사용하십시오. 부적절한 전원 어댑터는 광원을 손상시킬 수 있습니다. U자형 커넥터 전원 스위치 전원 공급 장치에 연결하기 위한 케이블은 요청 시 제공됩니다. 구매 시간.

Step3.광섬유 연결하기 점퍼: 광섬유 커넥터에서 더스트 캡을 제거하고 끝면을 검사하여 오염 또는 손상을 방지하고 다른 장치에 연결하기 전에 청결을 확인하십시오. 섬유 장치 또는 테스트 장비. 고출력 모델의 경우 융합 접합은 추천합니다.

Setp4.호스트에 모듈 연결 컴퓨터: 포함된 USB-RS232 직렬 데이터 케이블을 사용하여 모듈을 컴퓨터에 연결합니다. 컴퓨터. 전용 직렬 드라이버를 설치합니다(제공: 제조업체) 통신을 활성화합니다. 드라이버 없이 호스트 소프트웨어 모듈에 연결할 수 없습니다.

5단계.소프트웨어: 호스트 소프트웨어를 통해 출력 전력을 조정하고 레이저 출력을 제어할 수 있습니다. "SoftActive" 버튼(아래 인터페이스 다이어그램 참조) 소프트웨어 설정된 펌프 전류, 출력 전력, 온도 모니터링 상태를 표시합니다.

6단계.특정 소프트웨어 작업: 다이어그램에 표시된 대로 호스트를 시작한 후 컴퓨터 소프트웨어에서 먼저 올바른 직렬 포트 번호를 선택하십시오. "PortList" 직렬 포트 목록을 클릭하고 "OpenPort"를 클릭합니다. 버튼을 눌러 직렬 포트를 엽니다. "전원"과 "LDTemp" 그러면 창에 모듈의 현재 출력 전력과 펌프 온도가 표시됩니다. "현재" 필드에 펌프 구동 전류 값을 입력하고 를 클릭합니다. "설정" 버튼. 설정이 적용되고 광원이 두 물리적 버튼이 모두 조명에 켜진 경우에만 광 전력을 출력합니다. 소스 모듈과 소프트웨어의 "SoftActive" 버튼이 켜져 있습니다. 에. 호스트 컴퓨터 소프트웨어의 버전 번호는 소프트웨어와 일치해야 합니다. 제품 테스트 보고서에 명시된 버전 소프트웨어 버전을 찾을 수 있습니다 각 제품의 테스트 보고서에서.

Step7.매개변수 메모리: 소프트웨어를 통해 구성된 설정 및 상태는 모듈에 자동으로 저장됩니다. 내부 메모리. 매개변수가 그렇지 않으면 호스트 컴퓨터 연결이 필요하지 않습니다. 수정이 필요합니다.

주문 정보

예: NLFL-1064-50-T-SM-M

(주문 정보: 1064nm 20kHz 매우 좁은 선폭 파이버 레이저, 50mW 출력 전력, 전력 조절 가능, SM 광섬유, 모듈 패키지).

기타 맞춤형 요구 사항에 대해서는 다음 연락처로 문의하십시오. sales06@boxoptronics.com

데이터시트 및 테스트 시트

데이터시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

(3)기타

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10~15일 소요됩니다. (어떤 것이 있다면 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 참고 사항 및 유지보수

● 출력 단자를 자주 꽂고 뽑는 것은 권장하지 않습니다. 먼지 오염을 방지하기 위한 광섬유 커넥터 광섬유 커넥터 끝면의 삽입 손실 또는 연소.

● 보푸라기가 없는 천으로 광섬유 커넥터를 청소하고 천으로 검사합니다. 연결 전 광섬유 단면 감지기. 항상 광섬유를 연결/분리하세요 끝면 연소를 방지할 수 있는 전원이 없습니다. 광섬유 커넥터는 다음과 같아야 합니다. 더스트 캡으로 덮여 있습니다.

● 출력 광섬유를 다른 광섬유에 연결해야 하는 경우 융착 접속기를 사용하는 것이 좋습니다.

● 시동 시 먼저 전원 스위치와 키 스위치가 제대로 작동하는지 확인하세요. 꺼진 다음 전원 공급 장치를 연결하십시오. 종료할 때 먼저 키 스위치를 끄고 출력 후 전원 공급 장치를 분리하십시오. 표시등이 꺼집니다. 전원 공급 장치를 직접 차단하지 마십시오. 광원이 작동 중입니다.

● 방습, 방진, 방진에 주의하시기 바랍니다. 부식 방지 처리를 하고 건조한 곳에 보관하십시오.

품질 보증 및 애프터 서비스

● 보증 기간:

1년 이내에 사람의 과실이 아닌 결함에 대한 무상 수리 또는 교체 구입 후 1년. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안에는 무상 수리 또는 교환 서비스를 제공합니다. 제품 품질 문제로 인한 하자에 대해서는 유상 처리해 드립니다. 그러나 박스 Optronics는 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다. 보증 기간 내의 경우:

(1) 자연적 요인(예: 번개, 먼지)으로 인한 손상 또는 환경 영향.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 인간의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조, 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
