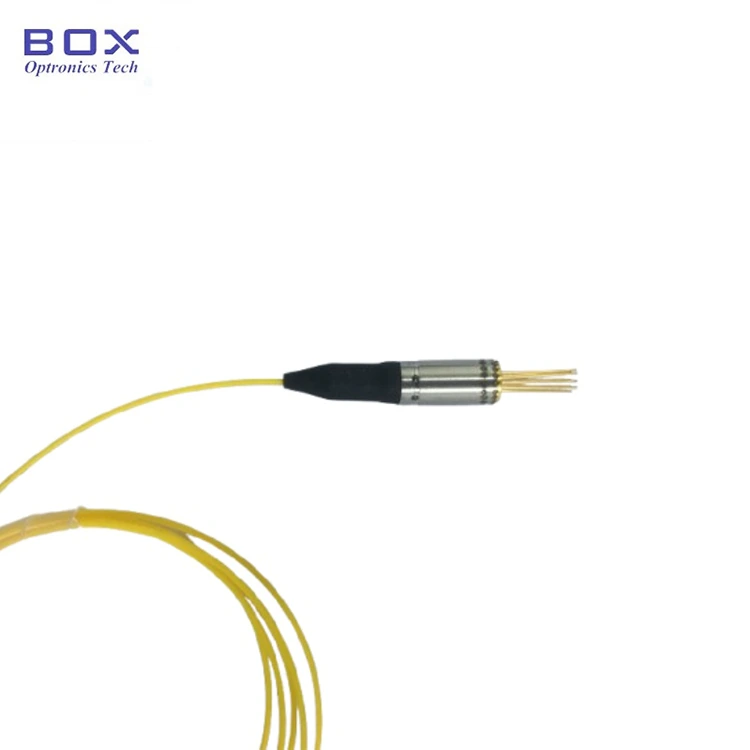

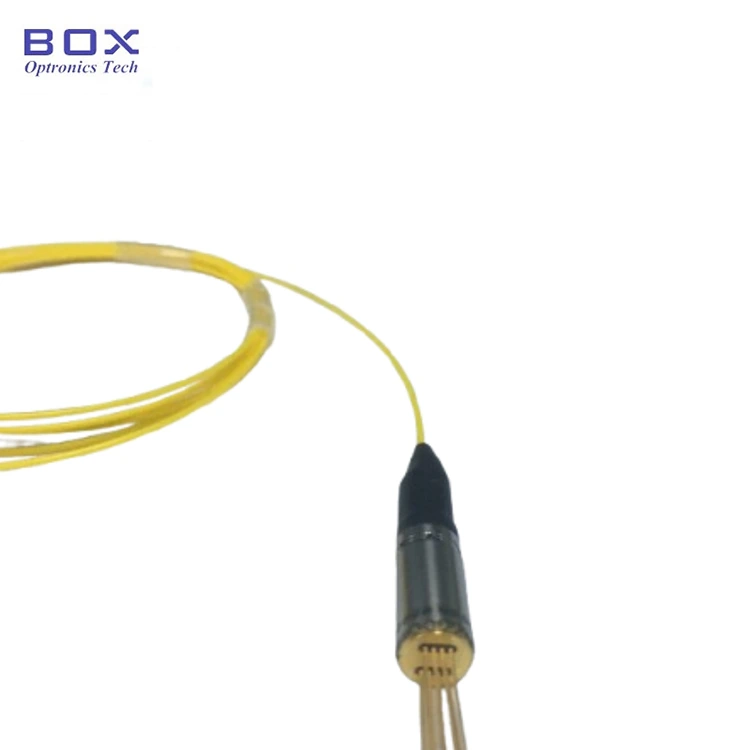

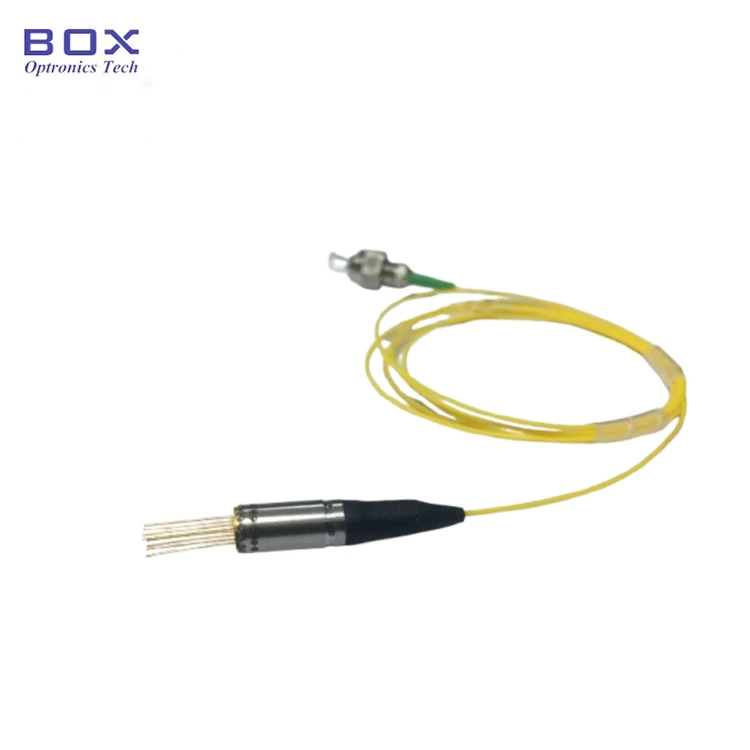

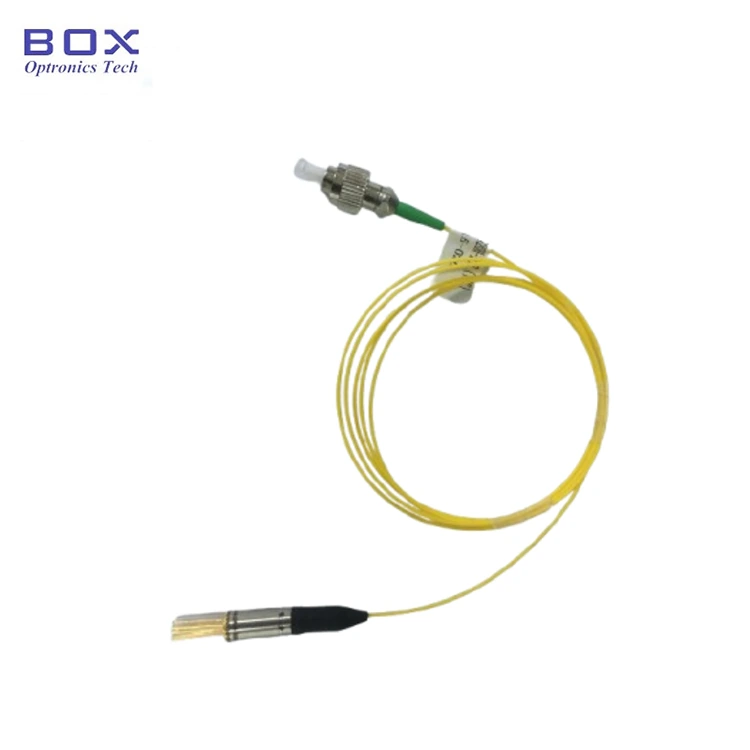

1550nm 좁은 선폭 동축 피그테일형 DFB 레이저

전문 광전자 부품 제조업체인 Box Optronics는 응집성 LiDAR, 거리 측정 시스템 및 고급 광학 감지 응용 분야용으로 설계된 TEC 냉각 DFB 레이저인 1550nm 좁은 선폭 동축 피그테일 DFB 레이저를 제공합니다. 1550nm의 중심 파장, 좁은 스펙트럼 선폭을 특징으로 하는< 500 kHz measured by the self-heterodyne method, and 2 mW minimum optical output power through single-mode fiber.
통합 열전 냉각기(TEC), 서미스터, 내장형 InGaAs PIN 모니터 포토다이오드 및 광 절연기를 갖춘 소형 동축 패키지에 들어 있는 1550nm 협선폭 동축 피그테일 DFB 레이저는 일관된 LiDAR 시스템을 위한 안정적인 파장 작동과 저잡음 광 출력을 제공합니다.

문의 보내기

제품 설명

제품 개요 - 1550nm 좁은 선폭 동축 피그테일형 DFB 레이저

Box Optronics의 1550nm 좁은 선폭 동축 피그테일형 DFB 레이저는 LiDAR 거리 측정 시스템 및 자율 주행 응용 분야용으로 설계된 TEC 냉각식 분산 피드백 레이저입니다. 1550nm의 중심 파장에서 작동하며 단일 모드 광섬유를 통해 2mW 이상의 광 출력을 제공하고 셀프헤테로다인 방법을 사용하여 측정한 스펙트럼 선폭은 500kHz 이하입니다. 레이저는 열전 냉각기(TEC), 서미스터, InGaAs PIN 모니터 포토다이오드 및 광 절연기를 FC/APC 또는 SC/APC 섬유 피그테일과 함께 소형 동축 패키지에 통합합니다.

주요 특징 -1550nm 좁은 선폭 동축 피그테일형 DFB 레이저

· 중심 파장: 1550nm, +/-3nm WL 허용 오차

· 좁은 스펙트럼 선폭: ≤500kHz(자체 헤테로다인 측정 방법)

· 광 출력 전력: 최소 2mW(SM 광섬유 출력)

· 내장형 광 절연체: ≥30dB 절연

· 통합 열전 냉각기(TEC) 및 서미스터

· InGaAs PIN 모니터 포토다이오드 내장

· 저소음, 저왜곡 작동

· 높은 신뢰성과 긴 작동 수명

일반적인 응용 분야 -1550nm 좁은 선폭 동축 피그테일형 DFB 레이저

· 자율주행 및 ADAS용 FMCW LiDAR 시스템

· 동시 범위 및 속도 측정을 위한 Coherent LiDAR

· 3D 이미징 및 자율 네비게이션을 위한 LiDAR 시스템

· 로봇 공학, AGV 내비게이션 및 자동화를 위한 산업용 LiDAR 시스템

· 코히어런트 광통신 테스트 시스템 및 광측정 장비

· 분산형 광섬유 감지 시스템

· OFDR(광주파수 영역 반사 측정)

· 포토닉스 연구 및 실험실 일관성 감지 실험

· LiDAR 모듈, 자동차 센서, 산업용 감지 장비에 OEM 통합

제품 사양 -1550nm 좁은 선폭 동축 피그테일형 DFB 레이저

절대 최대 정격(Tc = 25°C)

매개변수	상징	평가	단위
LD 직접 순방향 전류	IFL	400	엄마
LD 역전압	VRL	2	V
PD 순방향 전류	IFD	2	엄마
PD 역전압	VRD	15	V
작동 케이스 온도	맨 위	-40 ~ +85	℃
보관 온도	TST	-40 ~ +85	℃
납납땜(온도/시간)	-	260 / 10	°C/초
섬유 굴곡 반경	-	60	mm

광-전기 특성(Tc = 25°C)

매개변수	상징	테스트 조건	최소	유형	최대.	단위
출력 광전력(SMF)	포	IOP=ITH+20mA	2	-	-	밀리와트
임계 전류	ITH	CW	-	50	-	엄마
순방향 전압	VF	CW	-	-	3	V
중심 파장	λC	IOP=ITH+20mA	1547	1550	1553	nm
상승/하강 시간	Tr/Tf	IOP=ITH, 20%-80%	-	0.1	0.15	ns
전류 모니터링	나는	IOP=ITH+20mA	100	-	1000	μA
암전류 모니터링	ID	VRP=5V, DC	-	-	100	나
스펙트럼 선폭(자체 헤테로다인)	Δv	CW, PO=PF	-	-	500	kHz
경사 효율성	SE	CW, IOP=ITH+20mA	0.1	-	-	승/아
추적 오류	테	CW, IM=상수	-1.5	-	1.5	데시벨
측면 모드 억제 비율	SMSR	CW, IOP=ITH+20mA	30	35	-	데시벨
광학적 분리	ISO	-	30	-	-	데시벨

TEC 및 서미스터 특성

매개변수	상징	최소	유형	최대.	단위
TEC 최대 출력	큐맥스	-	-	0.6	W
TEC 최대 전류	아이맥스	-	-	0.9	A
TEC 최대 전압	VMAX	-	-	1.2	V
TEC 용량(ΔT)	ΔT	-	40	-	K
서미스터 저항	RTH	-	9.9	-	kΩ

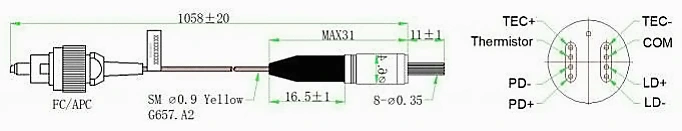

패키지 및 핀 정의

패키지 유형: TEC가 포함된 동축 밀폐형 패키지

내장 구성 요소: 광 절연체, 열전 냉각기(TEC), 서미스터, InGaAs PIN 모니터 포토다이오드

주문 정보 -1550nm 좁은 선폭 동축 피그테일형 DFB 레이저

모델 명칭

빌딩 - X XX XX X - X XX (XX)

예: BLD-ND5502H-IFA(TEC)

필드	암호	설명
제품 유형	빌딩	박스 레이저 다이오드 시리즈
LD형	ND	ND = 좁은 선폭 DFB
파장	55	55 = 1550nm
출력 전력	02	02 = 2mW
핀아웃	H	H = 유형 H 핀 구성
아이솔레이터	I	I = 광 아이솔레이터 있음
커넥터 유형	FA / SA	FA = FC/APC; SA = SC/APC
텍	(TEC)	열전냉각기 내장

데이터시트 -1550nm 좁은 선폭 동축 피그테일형 DFB 레이저

데이터시트

자주 묻는 질문(FAQ)

Q: "좁은 선폭"은 무엇을 의미하며 LiDAR에 왜 중요한가요?

A: 스펙트럼 선폭은 레이저의 광 주파수 스펙트럼의 폭을 나타냅니다. 이 레이저는 셀프헤테로다인 방법으로 측정한 < 500kHz의 선폭을 제공합니다. 선폭이 더 좁을수록 일반적으로 일관성 길이가 길어지는데, 이는 FMCW LiDAR와 같은 일관성 있는 감지 기술에 중요합니다.

FMCW LiDAR 시스템에서는 전송 및 반사된 광학 신호가 간섭하여 범위 및 속도 측정에 사용되는 비트 신호를 생성합니다. 선폭이 좁은 레이저는 장거리 및 고해상도 응용 분야에서 일관성을 유지하고 위상 노이즈를 줄이며 측정 감도를 향상시키는 데 도움이 됩니다.

Q: 이 동축 좁은 선폭 레이저와 버터플라이 패키지 DFB 레이저의 차이점은 무엇입니까?

A: 주요 차이점은 패키지 폼 팩터입니다. 이 제품은 TEC, 서미스터, 모니터 포토다이오드 및 광 아이솔레이터가 통합된 소형 동축 패키지를 사용하므로 공간이 제한된 LiDAR 모듈 및 광섬유 결합 OEM 통합에 적합합니다.

버터플라이 패키지 DFB 레이저는 일반적으로 실험실 시스템, 통신 장비 및 맞춤형 열 또는 전기 설계가 필요한 응용 분야에 더 많은 전기 인터페이스와 더 높은 유연성을 제공합니다.

적합한 패키지는 크기, 열 관리, 전기 인터페이스 및 통합 방법을 포함한 시스템 요구 사항에 따라 다릅니다.

Q: 1550nm 파장은 자동차 LiDAR에 있어 눈에 안전한가요?

A: 1550nm 파장 영역은 일반적으로 905nm와 같은 더 짧은 파장에 비해 LiDAR 응용 분야에서 눈에 더 안전한 것으로 간주됩니다. 약 1550nm에서 눈의 전방 구조에 의한 흡수는 망막 노출을 크게 줄여 LiDAR 시스템이 적용 가능한 레이저 안전 표준에 따라 더 높은 허용 광 출력 수준을 달성할 수 있게 해줍니다.

최종 눈 안전 분류는 출력 전력, 빔 발산, 변조 형식, 노출 기간 및 IEC 60825와 같은 표준 준수를 포함한 전체 시스템 설계에 따라 달라집니다.
