1310nm 80mW SLD 고전력 광원

목차

1. 1310nm 80mW SLD 고출력 광원 도입

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 제품 세부정보

6. 안전운전 안내

7. 주문정보

8. 데이터시트 및 테스트시트

9. 견적 및 지불 조건

10. 리드타임

11. 작동 참고 사항 및 유지 관리

12. 품질 보증 및 애프터 서비스

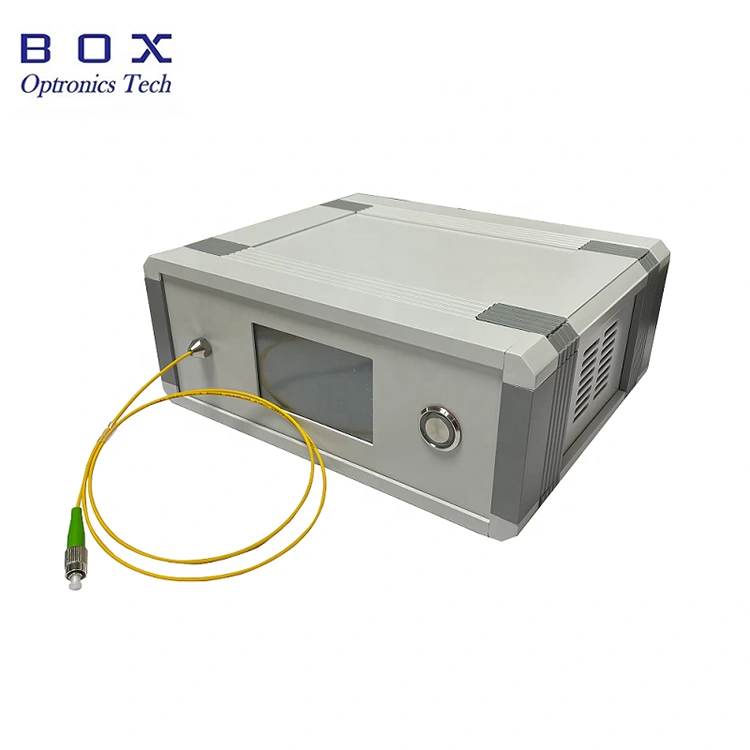

제품소개 - 1310nm 80mW SLD 고출력 광원

Box Optronics의 1310nm 80mW SLD 고출력 광원은 고급 반도체 레이저 칩과 전용 집적 회로를 활용하여 고출력, 탁월한 안정성 및 낮은 전력 소비를 제공합니다. 이 광원은 단일 모드 또는 편광 유지 광섬유를 통해 결합되어 최소 80mW(일반적인 값 100mW)의 출력 전력을 제공합니다. 광원의 전류 및 전력 출력을 조정할 수 있는 터치스크린 인터페이스가 장착되어 있습니다.

제품 사양 - 1310nm 80mW SLD 고출력 광원

제품 특징 - 1310nm 80mW SLD 고출력 광원

● 고전력: 최소 80mW, 일반 100mW.

● 전력 및 스펙트럼 안정;

● 작동하기 쉬운 LCD 터치스크린;

● SMF-28e/PM 광섬유.

제품 응용 - 1310nm 80mW SLD 고출력 광원

● 광섬유 감지;

● 수동 부품 삽입 손실 테스트;

● 심층 의료/생물학적 이미징.

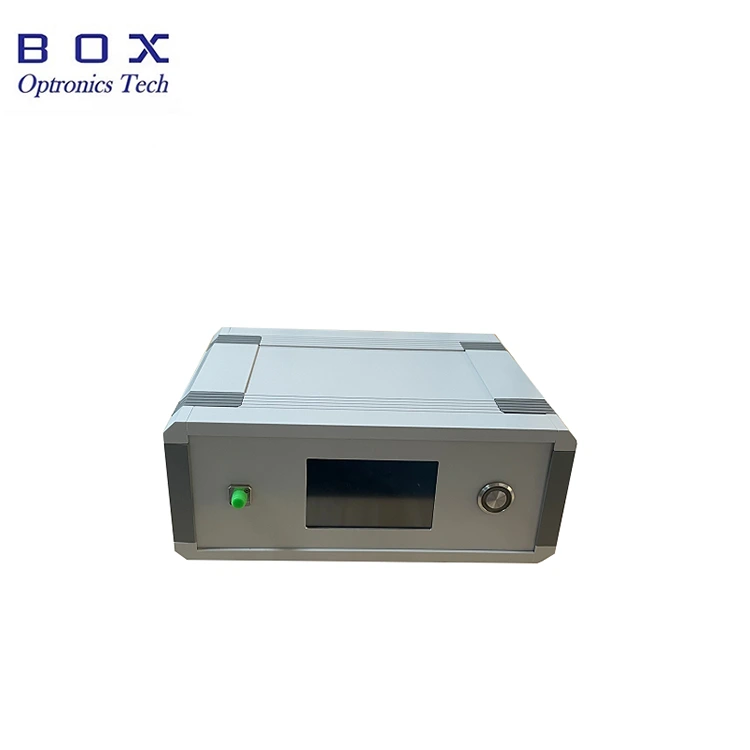

제품 세부 정보 - 1310nm 80mW SLD 고전력 광원

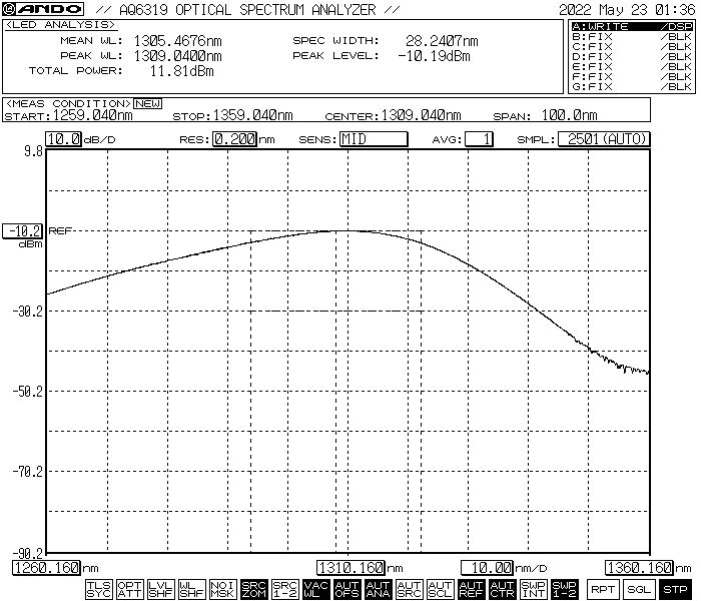

● 일반 스펙트럼

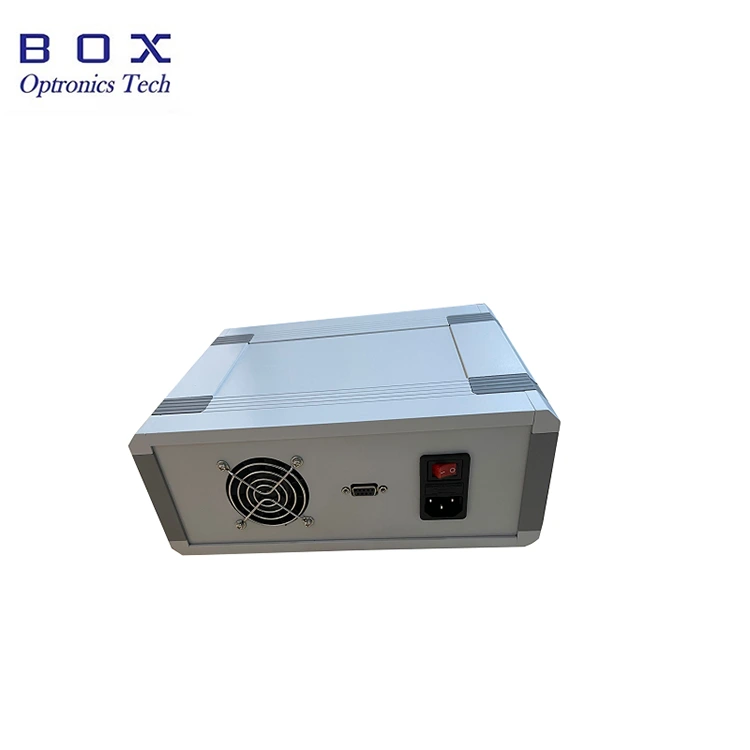

● 후면: 팬 냉각, 통신 인터페이스, 전원 스위치, 전원 포트 포함.

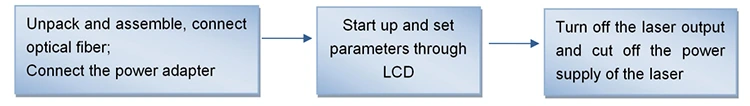

작동 단계 - 1310nm 80mW SLD 고전력 광원

1단계. 열기 및 조립:

조립하기 전에 액세서리가 완전한지 확인하십시오.

2단계. 전원 공급 장치를 연결하십시오:

섀시 백플레인의 전원 코드 소켓에 전원 코드를 삽입하고 전원 공급 장치를 연결합니다.

3단계. 출력 광섬유 연결 : 광섬유 커넥터 또는 플랜지의 더스트 캡을 열고 광섬유 끝면을 확인하고 오염 및 손상이 없는지 확인한 후 테스트할 장치 또는 전력계에 광섬유를 연결하거나 광섬유를 접속하십시오.

설정4. 광원을 켜십시오:

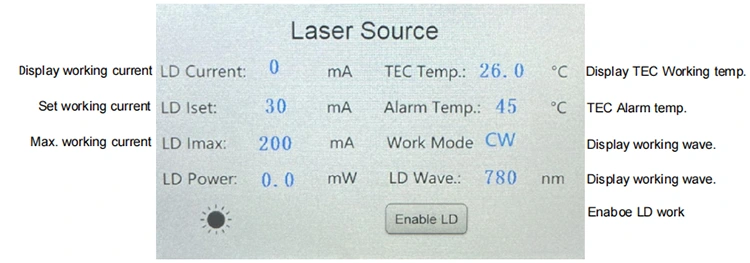

뒷면의 전원 스위치를 켜주세요. 참고: 현재 작동 전류 및 전력 값은 마지막 종료 시 설정된 매개변수입니다. 조정이 필요한 경우 LCD 화면을 통해 터치하고 수정할 수 있습니다. 적절한 작동 전류를 설정한 후 'LD 활성화' 스위치를 통해 레이저 출력을 활성화합니다.

5단계. 일시 휴업

사용 후에는 전면 패널을 끄고 'LD 활성화'를 통해 레이저 출력을 끄고 전원 스위치를 끄고 전원 코드를 분리하세요.

주문 정보 - 1310nm 80mW SLD 고전력 광원

예: BSLD-1310-1HSM-FA-B

(주문 정보: 1310nm 100mW SLD 고전력 광원, SM 광섬유, FC/APC 커넥터, 벤치탑 패키지 포함).

데이터시트 및 테스트시트 - 1310nm 80mW SLD 고전력 광원

데이터시트

테스트 시트

견적 및 지불 조건 - 1310nm 80mW SLD 고전력 광원

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 EXW 사용을 권장합니다. 우리는 귀하의 계정을 통해 배송합니다. 우리는 배송비를 청구하지 않습니다.

(2) DAP:

계정이 없으신 경우, 상품 배송비를 선불로 결제해 주시기 바랍니다.

(3)기타

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임-1310nm 80mW SLD 고전력 광원

제작에는 영업일 기준 약 10일이 소요됩니다. (재고가 있을 경우 빠른 배송이 가능합니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 참고 사항 및 유지 관리 - 1310nm 80mW SLD 고전력 광원

● 시작할 때에는 먼저 전원 스위치와 버튼 스위치가 꺼져 있는지 확인한 후 전원을 연결하십시오. 종료할 때는 먼저 LD 끄기 비활성화 스위치를 확인한 다음 버튼 스위치를 끄고 전원 공급 장치를 분리하십시오. 장비가 작동 중일 때 전원 공급 장치를 직접 차단하지 마십시오.

● 광섬유 커넥터를 연결하기 전에 먼지가 없는 거울 종이로 닦아내고 광섬유 단면 감지기에 협조하여 관찰하십시오. 청소를 확인한 후 플랜지를 통해 연결하십시오. 레이저가 연결될 때 광섬유 커넥터의 끝면이 탈 수 있습니다. 플랜지를 연결할 때 가벼운 작동이 없는지 확인해야 합니다. 사용하지 않을 때에는 광섬유 커넥터의 먼지 캡을 덮어두십시오.

● 먼지로 인해 광섬유 커넥터 끝부분이 타는 것을 방지하려면 전면 패널의 광섬유 커넥터를 자주 연결하거나 분리하지 마십시오.

● 습기에 주의하시고, 건조한 곳에 보관하시기 바랍니다.

품질 보증 및 애프터 서비스 - 1310nm 80mW SLD 고전력 광원

● 보증 기간:

구입일로부터 1년 이내에 사람의 과실로 인한 결함이 아닌 경우 무상 수리 또는 교체해 드립니다. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안, 제품 품질 문제로 인한 고장에 대해서는 무상 수리 또는 교환 서비스를 제공해 드립니다. 그러나 Box Optronics는 보증 기간 내에 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다.

(1) 자연적 요인이나 환경적 영향(감전, 먼지)으로 인해 제품이 손상되거나 파손된 경우

(2) 사용자의 비정상적인 작동으로 인해 제품이 손상된 경우

(3) 제품에 사람이 만든 명백한 손상이 있습니다.

(4) 회사의 승인 없이 제품을 분해, 개조, 수리한 경우

(5) 광원 하우징의 보증 라벨 스티커가 변경되었거나 불완전합니다.

(6) 운송 중 제품이 손상되거나 분실된 경우.
