840nm 20mW SLED 광대역 광원

목차

1. 840nm 20mW SLED 광대역 광원 도입

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 표준 액세서리

6. 안전운전 안내

7. 주문정보

8. 데이터시트 및 테스트시트

9. 견적 및 지불 조건

10. 리드타임

11. 작동 참고 사항 및 유지 관리

12. 품질 보증 및 애프터 서비스

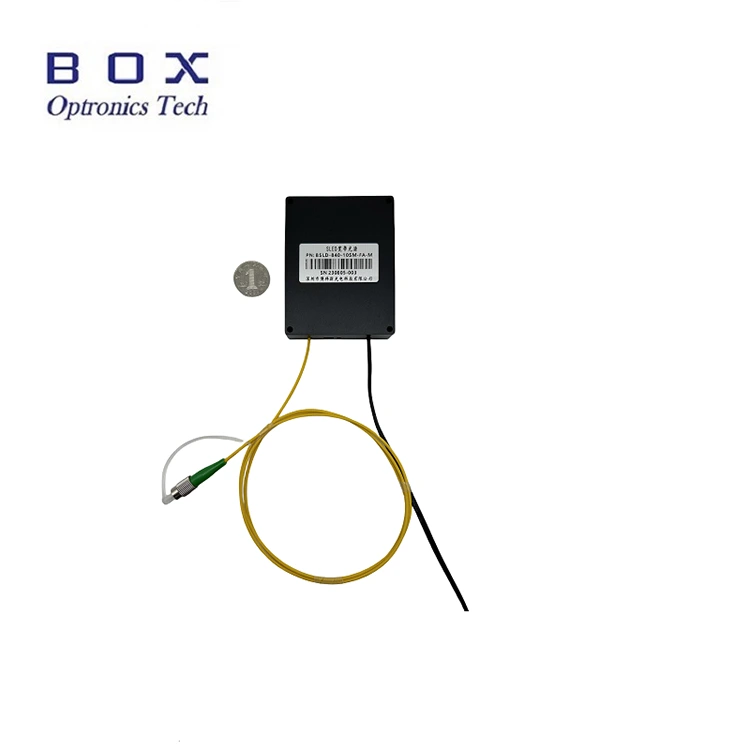

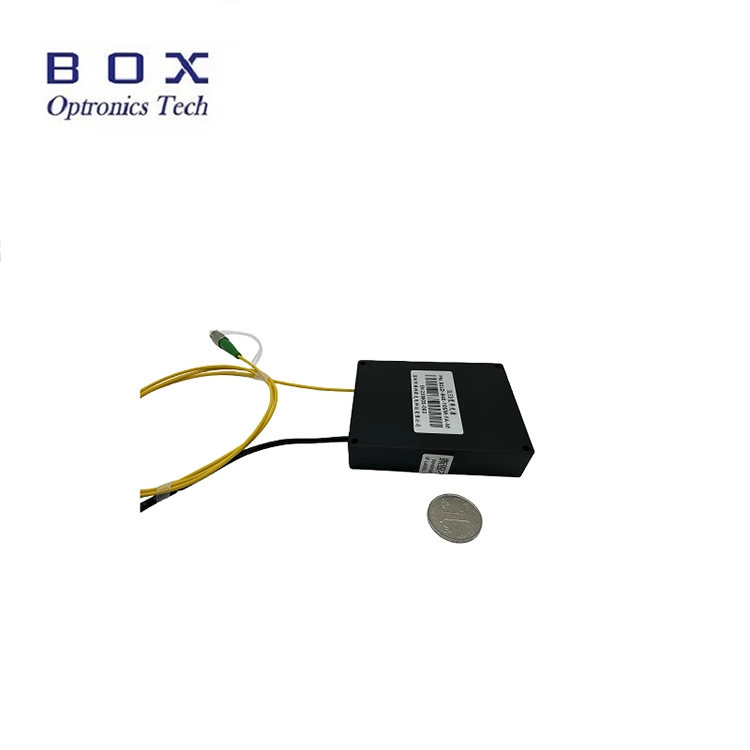

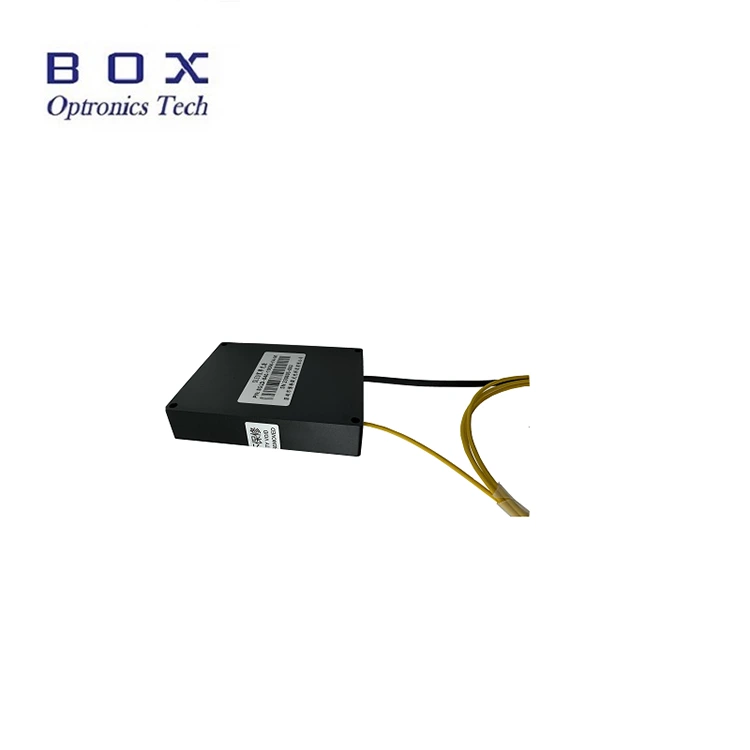

제품소개

이것은 초발광 다이오드 기술을 채택한 840nm 20mW SLED 광대역 광원으로, 출력 전력이 20mW 이상, 45nm 이상에서 -3dB 대역폭, 평탄한 스펙트럼, 낮은 리플 및 우수한 장기 안정성을 제공합니다. 산업 및 의료 통합을 위한 통신 인터페이스와 모니터링 소프트웨어를 갖춘 벤치탑 및 모듈형 구성을 지원합니다. 산업용 OCT, Fiber Sensing, 의료영상 촬영에 적합합니다. 정격 전압, 제어 온도 및 습도와 함께 사용하고, 우수한 방열을 보장하고, 출력 과부하 및 오염을 방지하십시오.

제품 사양

제품특징

● 낮은 스펙트럼 리플;

● 20mW 높은 출력 전력;

● 쉬운 통합을 위한 통신 모니터링 기능을 갖춘 모듈/벤치탑 이중 구성;

● 다양한 광학 시스템에 맞게 SM/PM 광섬유 맞춤화를 지원합니다.

제품 응용

● 산업 OCT;

● 안과 OCT;

● 광섬유 장치 교정 및 수동 부품 테스트 시스템.

제품 세부정보

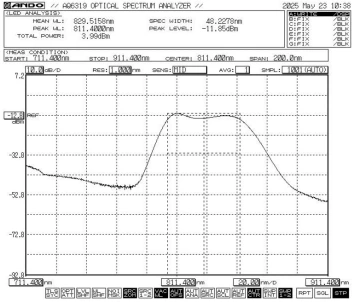

● 일반적인 스펙트럼: -3dB 대역폭 Min.45 / Typ.48

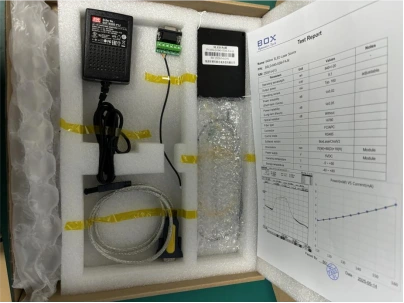

● 표준 액세서리

작업 단계

1단계.포장 풀기: 조립 전 SLED 광원 모듈, USB 데이터 케이블, 녹색 포트 케이블, 전원 어댑터, 테스트 보고서 등 모든 액세서리가 완벽한지 확인하세요.

2단계.전원 공급 장치: DC 스위칭 전원 공급 장치 또는 해당 전원 공급 장치 요구 사항을 충족하는 조정된 전원 공급 장치에 연결됩니다. 정품에 맞는 전원 어댑터(DC5V 또는 DC12V)만 사용하십시오. 부적절한 전원 어댑터는 광원을 손상시킬 수 있습니다. (현지 전압 규격에 따라 전원 어댑터가 제공됩니다.)

3단계.출력 광섬유 연결 : 광섬유 커넥터 또는 플랜지의 더스트 캡을 열고 광섬유 끝면을 확인하고 오염 및 손상이 없는지 확인한 후 테스트할 장치 또는 전력계에 광섬유를 연결하거나 광섬유를 접속하십시오.

설정4.호스트 컴퓨터에 연결: 녹색 포트 케이블과 USB-RS485 DB9 데이터 케이블을 사용하여 840nm 20mW SLED 광대역 광원과 컴퓨터를 연결합니다. 컴퓨터는 먼저 USB-RS485 직렬 포트 데이터 케이블을 식별하기 위해 전용 직렬 포트 드라이버를 설치해야 합니다. 그렇지 않으면 호스트 컴퓨터 소프트웨어와 광원 모듈이 올바르게 연결되고 통신될 수 없습니다. 드라이버는 Box Optronics에 문의하세요.

5단계.제어 소프트웨어: Box Optronics는 840nm 20mW SLED 광대역 광원의 LD 전류 및 LD 온도를 제어하기 위한 직렬 명령 또는 PC 소프트웨어를 제공합니다. 올바른 포트를 선택하고 전류와 온도를 설정한 다음 열기 버튼을 클릭하세요. (손상을 방지하려면 초기 작동 시 구동 전류를 천천히 올리십시오. 즉시 최대 전류를 인가하지 마십시오.)

6단계.사용 후에는 닫기 버튼을 클릭하고 전원을 끄고 광섬유 연결을 분리하십시오.

주문정보

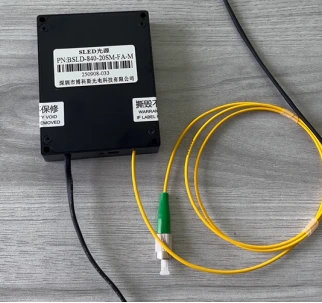

예: BSLD-840-205SM-FA-M

(주문 정보: 840nm 20mW SLED 광대역 광원, 약 50nm의 -3dB 대역폭, SM CS 780 파이버, 모듈 패키지 포함).

기타 맞춤형 요구 사항에 대해서는 sales06@boxoptronics.com으로 문의하십시오.

데이터시트 및 테스트시트

데이터시트

테스트 시트

견적 및 지불 조건

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 EXW 사용을 제안합니다. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없으신 경우, 상품 배송비를 선불로 결제해 주시기 바랍니다.

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10일 정도 소요됩니다. (재고가 있을 경우 빠른 배송이 가능합니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 참고 사항 및 유지 관리

● 먼지 축적 및 단면 손상을 방지하려면 광섬유 커넥터를 자주 연결/분리하지 마십시오.

● 보푸라기가 없는 천으로 광케이블 커넥터를 청소하고 연결하기 전에 광케이블 단면 감지기로 검사하십시오. 단면 연소를 방지하려면 항상 전원 없이 광섬유를 연결/분리하십시오. 사용하지 않는 커넥터를 더스트 캡으로 막으십시오.

● 건조하고 습기가 없는 환경에 장비를 보관하십시오.

품질 보증 및 애프터 서비스

● 보증 기간:

구입일로부터 1년 이내에 사람의 과실로 인한 결함이 아닌 경우 무상 수리 또는 교체해 드립니다. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안, 제품 품질 문제로 인한 고장에 대해서는 무상 수리 또는 교환 서비스를 제공해 드립니다. 그러나 Box Optronics는 보증 기간 내에 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다.

(1) 자연적 요인(예: 번개, 먼지) 또는 환경적 영향으로 인한 손상.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 인간의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조, 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
