1060nm 1064nm SLD 광원

목차

1. 1060nm 1064nm SLD 광원 도입

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 표준 액세서리

6. 안전운전 안내

7. 주문정보

8. 데이터시트 및 테스트시트

9. 견적 및 지불 조건

10. 리드타임

11. 작동 참고 사항 및 유지 관리

12. 품질 보증 및 애프터 서비스

제품소개

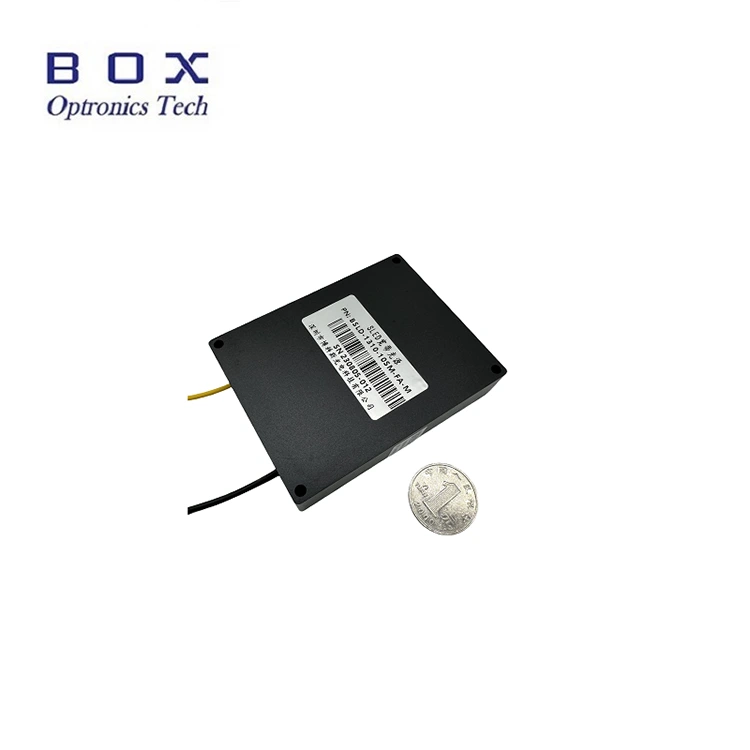

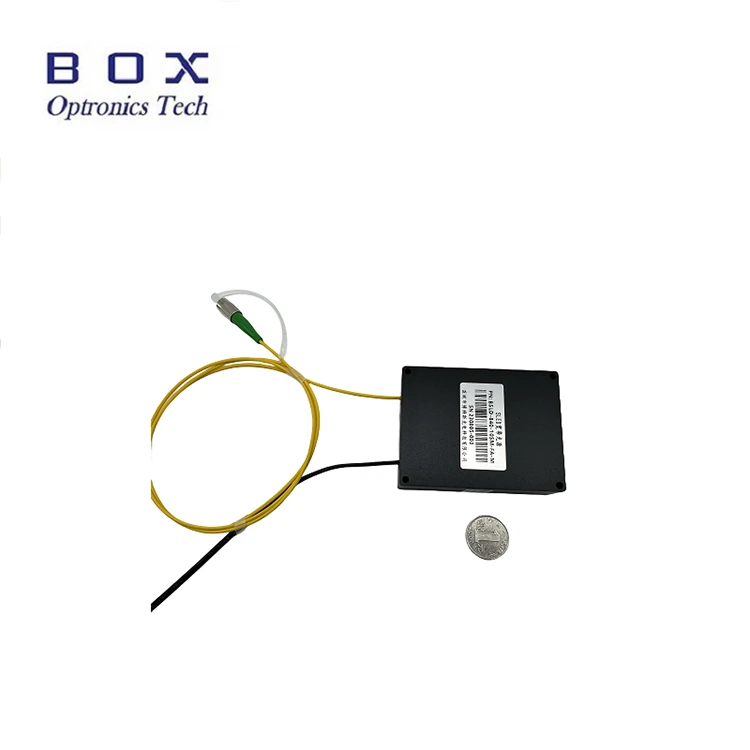

이것은 초발광 다이오드 기술을 채택한 1060nm 1064nm SLD 광원으로, 출력 전력 5mW 및 15mW 옵션, 15nm에서 -3dB 대역폭, 평탄한 스펙트럼, 낮은 리플 및 탁월한 장기 안정성을 제공합니다. RS485 통신 인터페이스와 시스템 통합을 위한 모니터링 소프트웨어를 갖춘 벤치탑 및 모듈형 구성을 지원합니다. 광섬유 감지 및 의료 영상에 적합합니다. 정격 전압, 제어 온도 및 습도와 함께 사용하고, 우수한 방열을 보장하고, 출력 과부하 및 오염을 방지하십시오.

제품 사양

제품특징

● 낮은 스펙트럼 리플;

● 평면 스펙트럼;

● 손쉬운 통합을 위한 DB9 Female(RS485) 통신.

제품 응용

● 광섬유 감지;

● 의료 영상;

● 광섬유 자이로스코프(FOG).

제품 세부정보

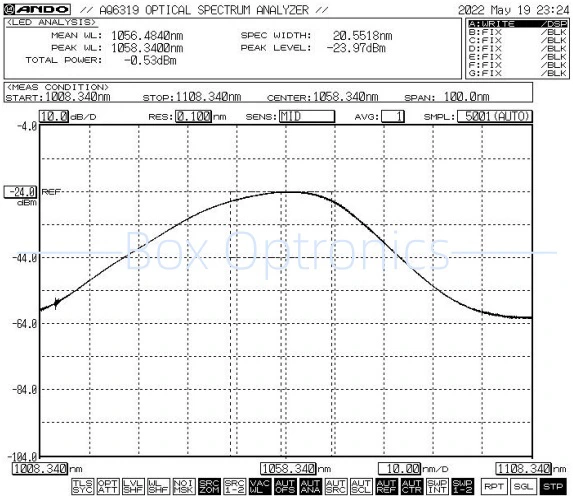

● 일반적인 스펙트럼: -3dB 대역폭 Min.15nm / Typ.20nm

● 표준 액세서리

작업 단계

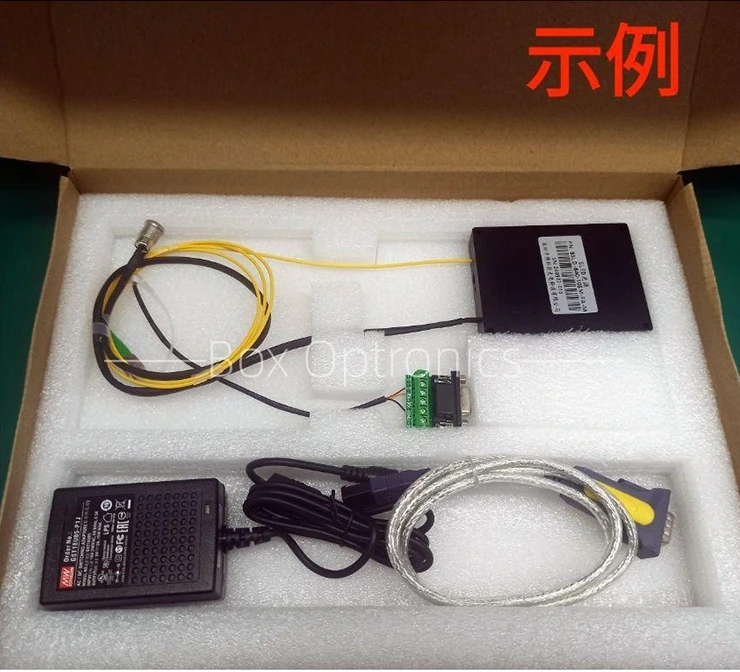

1단계.포장 풀기: 조립 전 SLED 광원 모듈, USB 데이터 케이블, 녹색 포트 케이블, 전원 어댑터, 테스트 보고서 등 모든 액세서리가 완벽한지 확인하세요.

2단계.전원 공급 장치: DC 스위칭 전원 공급 장치 또는 해당 전원 공급 장치 요구 사항을 충족하는 조정된 전원 공급 장치에 연결됩니다. 정품에 맞는 전원 어댑터(DC5V 또는 DC12V)만 사용하십시오. 부적절한 전원 어댑터는 광원을 손상시킬 수 있습니다. (현지 전압 규격에 따라 전원 어댑터가 제공됩니다.)

3단계.출력 광섬유 연결 : 광섬유 커넥터 또는 플랜지의 더스트 캡을 열고 광섬유 끝면을 확인하고 오염 및 손상이 없는지 확인한 후 테스트할 장치 또는 전력계에 광섬유를 연결하거나 광섬유를 접속하십시오.

설정4.호스트 컴퓨터에 연결: 녹색 포트 케이블과 USB-RS485 DB9 데이터 케이블을 사용하여 1060nm 1064nm SLD 광원과 컴퓨터를 연결합니다. 컴퓨터는 먼저 USB-RS485 직렬 포트 데이터 케이블을 식별하기 위해 전용 직렬 포트 드라이버를 설치해야 합니다. 그렇지 않으면 호스트 컴퓨터 소프트웨어와 광원 모듈이 올바르게 연결되고 통신될 수 없습니다. 드라이버는 Box Optronics에 문의하세요.

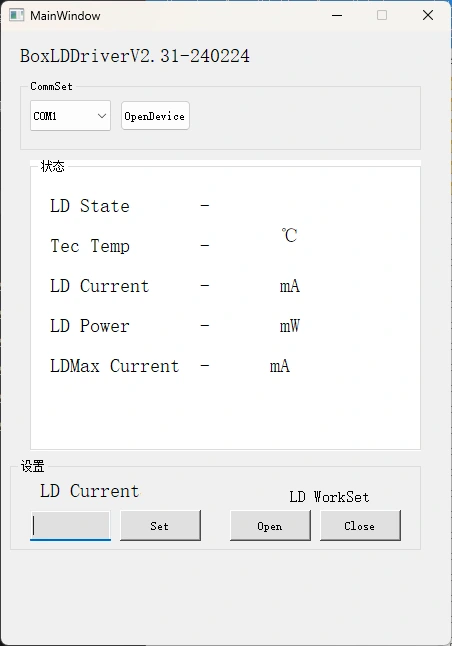

5단계.제어 소프트웨어: Box Optronics는 1060nm 1064nm SLD 광원의 LD 전류 및 LD 온도를 제어하기 위한 직렬 명령 또는 PC 소프트웨어를 제공합니다. 올바른 포트를 선택하고 전류와 온도를 설정한 다음 열기 버튼을 클릭하세요. (손상을 방지하려면 초기 작동 시 구동 전류를 천천히 올리십시오. 즉시 최대 전류를 인가하지 마십시오.)

6단계.사용 후에는 닫기 버튼을 클릭하고 전원을 끄고 광섬유 연결을 분리하십시오.

주문정보

예: BSLD-1060-5SM-FA-M

(주문 정보: 1060nm 1064nm SLD 광원, 5mW 출력, SM Hi1060 파이버, FC/APC 커넥터, 모듈 패키지 포함).

기타 맞춤형 요구 사항에 대해서는 sales06@boxoptronics.com으로 문의하십시오.

데이터시트 및 테스트시트

데이터시트

테스트 시트

견적 및 지불 조건

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 EXW 사용을 제안합니다. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없으신 경우, 상품 배송비를 선불로 결제해 주시기 바랍니다.

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10일 정도 소요됩니다. (재고가 있을 경우 빠른 배송이 가능합니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 참고 사항 및 유지 관리

● 먼지 오염으로 인해 삽입 손실이 증가하거나 광섬유 커넥터 끝면이 타는 것을 방지하기 위해 입력 및 출력 끝 모두에서 광섬유 커넥터를 자주 삽입하거나 제거하는 것은 권장되지 않습니다.

● 보푸라기가 없는 천으로 광케이블 커넥터를 청소하고 연결하기 전에 광케이블 단면 감지기로 검사하십시오. 단면 연소를 방지하려면 항상 전원 없이 광섬유를 연결/분리하십시오. 광섬유 커넥터는 먼지 캡으로 덮어야 합니다.

● 출력 광섬유를 다른 광섬유에 연결해야 하는 경우 융착 접속기를 사용하는 것이 좋습니다.

● 습기, 먼지, 부식에 주의하세요. 건조한 곳에 보관하십시오.

품질 보증 및 애프터 서비스

● 보증 기간:

구입일로부터 1년 이내에 사람의 과실로 인한 결함이 아닌 경우 무상 수리 또는 교체해 드립니다. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안, 제품 품질 문제로 인한 고장에 대해서는 무상 수리 또는 교환 서비스를 제공해 드립니다. 그러나 Box Optronics는 보증 기간 내에 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다.

(1) 자연적 요인(예: 번개, 먼지) 또는 환경적 영향으로 인한 손상.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 인간의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조, 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
