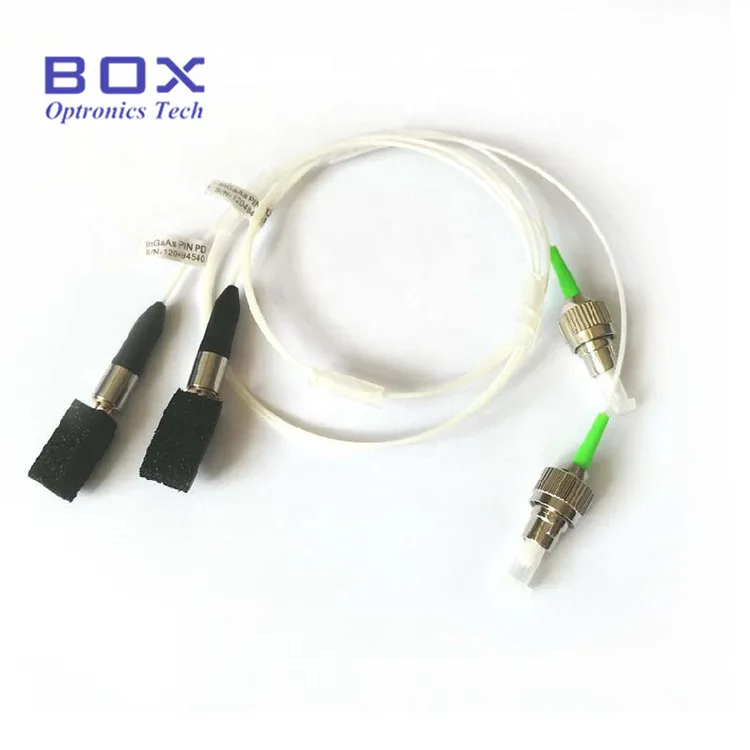

FP 동축 피그테일 레이저 다이오드

Box Optronics의 FP 동축 피그테일 레이저 다이오드는 450nm, 520nm, 650nm, 660nm, 785nm, 850nm, 980nm 범위의 다양한 파장으로 제공됩니다. 광섬유 시스템, 광학 측정, 실험실 실험, 생의학 계측 및 분광학용으로 설계된 이 CW 레이저 다이오드는 안정적인 출력, 낮은 소음 및 긴 수명을 제공합니다. 대량 구매 및 샘플 상담을 지원해 드립니다.

문의 보내기

제품 설명

제품소개-FP 동축 피그테일 레이저다이오드

이 FP 동축 피그테일 레이저 다이오드는 단일 모드 Fabry-Perot 레이저 다이오드로 파장 450nm, 520nm, 650nm, 660nm, 785nm, 850nm 및 980nm를 사용할 수 있으며 출력 전력은 5mW 또는 10mW입니다. 커넥터는 FC/APC 또는 SC/APC입니다. 높은 신뢰성과 긴 수명. Telcordia GR-468 신뢰성 테스트 표준. 이러한 다중 파장 FP 레이저 다이오드는 다양한 가시광선 및 근적외선 응용 분야에 유연하고 안정적인 고성능 솔루션을 제공합니다.

제품 사양-FP 동축 피그테일 레이저 다이오드

매개변수	상징	테스트 조건	최소	일반	맥스	단위
중심 파장	λC	POP = PF	440	450	460	nm
광 출력 전력	PF	IF = 65mA	10	20	-	밀리와트
임계 전류	ITH	CW	-	22	40	엄마
작동 전압	VF	CW	-	5.1	6.0	V
작동 전류	만약에	CW	-	70	90	엄마
섬유 종류	-	-	460-HP
매개변수	상징	테스트 조건	최소	일반	맥스	단위
중심 파장	λC	POP = PF	510	520	530	nm
광 출력 전력	PF	IF = 65mA	5.0	-	-	밀리와트
임계 전류	ITH	CW	-	22	40	엄마
작동 전압	VF	CW	-	5.8	6.5	V
작동 전류	만약에	CW	-	60	80	엄마
섬유 종류	-	-	460-HP
매개변수	상징	테스트 조건	최소	일반	맥스	단위
중심 파장	λC	POP = PF	640	650	660	nm
광 출력 전력	PF	IF = 65mA	-	5	-	밀리와트
임계 전류	ITH	CW	-	55	-	엄마
작동 전압	VF	CW	-	2.1	2.5	V
작동 전류	만약에	CW	-	-	105	엄마
매개변수	상징	테스트 조건	최소	일반	맥스	단위
중심 파장	λC	POP = PF	652	660	670	nm
광 출력 전력	PF	IF =70mA	10	-	-	밀리와트
임계 전류	ITH	CW	-	40	90	엄마
작동 전압	VF	CW	-	2.4	3.0	V
작동 전류	만약에	CW	-	70	120	엄마
섬유 종류	-	-	630마력
매개변수	상징	테스트 조건	최소	일반	맥스	단위
중심 파장	λC	POP = PF	780	790	800	nm
광 출력 전력	PF	IF =70mA	10	-	--	밀리와트
임계 전류	ITH	CW	-	30	45	엄마
작동 전압	VF	CW	-	1.9	2.2	V
작동 전류	만약에	CW	-	70	120	엄마
경사면 효율성	SE	CW	1	1.1	1.2	승/아
모니터PD	나는	-	-	0.2	0.2	엄마
섬유 종류	-	-	780HP
매개변수	상징	테스트 조건	최소	일반	맥스	단위
중심 파장	λC	POP = PF	840	850	860	nm
광 출력 전력	PF	IF =60mA	10	-	-	밀리와트
임계 전류	ITH	CW	-	16	20	엄마
작동 전압	VF	CW	-	2.1	2.3	V
작동 전류	만약에	CW	-	45	60	엄마
경사면 효율성	SE	CW	-	0.95	-	승/아
모니터PD	나는	-	0.05	0.13	0.5	엄마
섬유 종류	-	-	780HP
매개변수	상징	테스트 조건	최소	일반	맥스	단위
중심 파장	λC	POP = PF	965	980	990	nm
광 출력 전력	PF	IF =60mA	5	-	-	밀리와트
임계 전류	ITH	CW	-	12	20	엄마
작동 전압	VF	CW	-	1.55	2.0	V
작동 전류	만약에	CW	-	30	50	엄마
경사면 효율성	SE	CW	0.64	0.8	-	승/아
모니터PD	나는	-	0.08	0.3	0.5	엄마
섬유 종류	-	-	하이1060

제품특징-FP 동축 피그테일 레이저 다이오드

● 단일 모드 Fabry-Perot(FP) 레이저 다이오드;

● 파장 옵션: 450~980nm;

● 동축 광섬유 결합 출력, CW 작동;

● 높은 신뢰성, 긴 수명;

● Telcordia GR-468 신뢰성 테스트 표준.

제품 응용분야-FP 동축 피그테일 레이저 다이오드

● 표시;

● 라이트 펜;

● 프린터;

● 실험실 및 생체의학 레이저;

● 광학 감지.

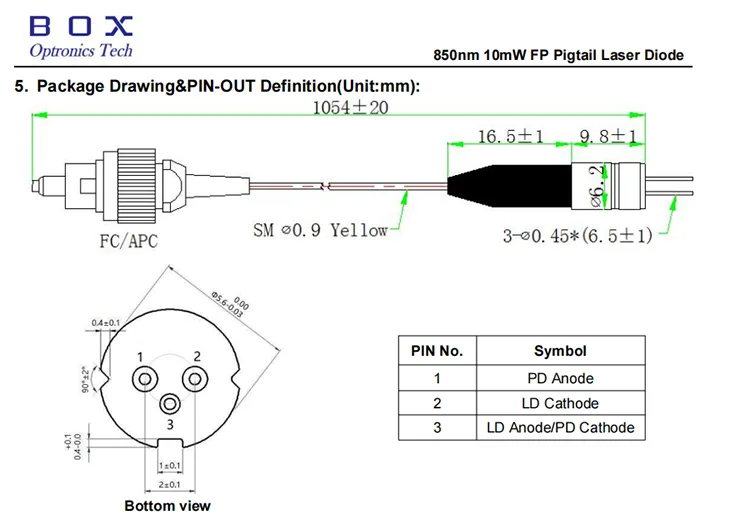

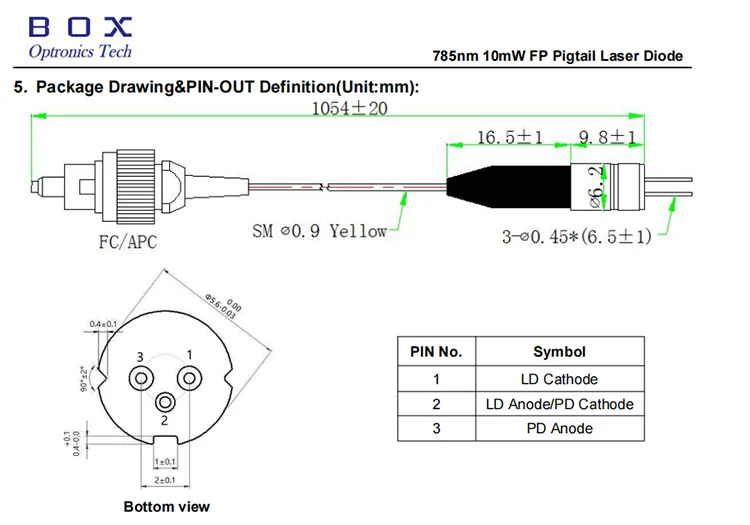

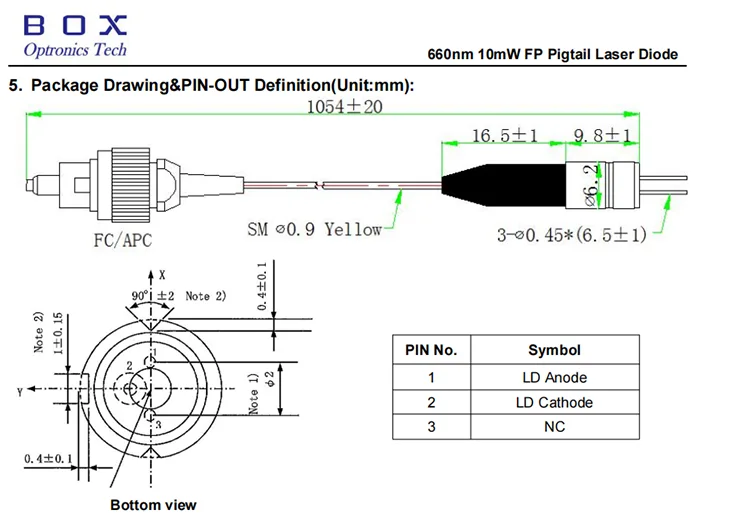

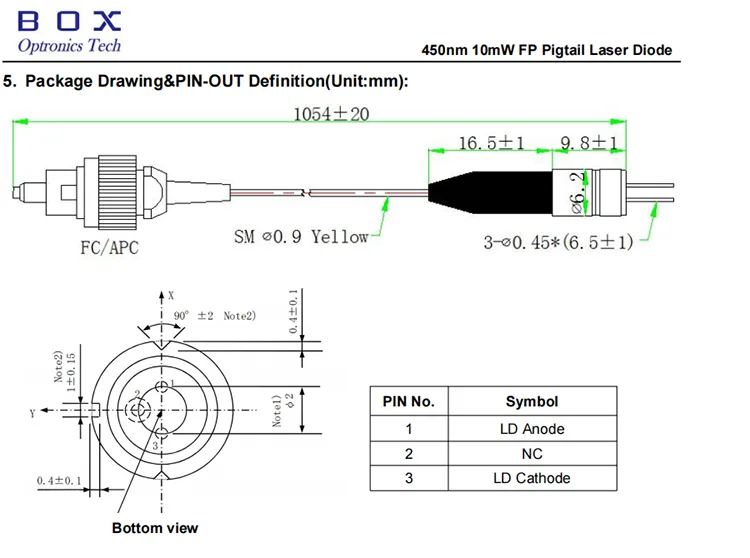

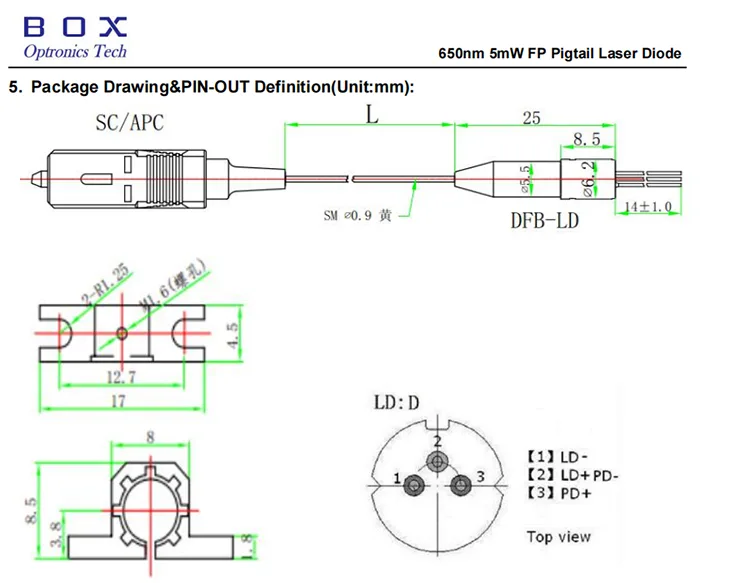

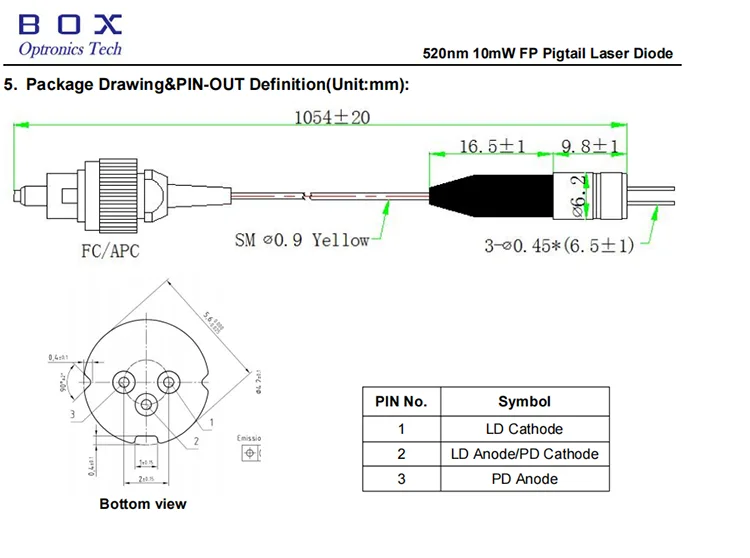

패키지 도면 및 핀아웃 정의(단위:mm)-FP 동축 피그테일 레이저 다이오드

주문 정보-FP 동축 피그테일 레이저 다이오드

빌딩	-엑스	더블 엑스	더블 엑스	X	-더블 엑스
LD	칩 유형	파장	출력 전력	핀아웃	커넥터
레이저 다이오드	여: FP	450: 450nm 520: 520nm	10: 10mW 다른	F: F를 입력하세요.	FA: FC/APC
		650: 650nm	02: 2mW 05: 5mW 다른	D: D형	FA: FC/APC SA: SC/APC 다른
		660: 660nm 785: 785nm 850: 850nm	10: 10mW 다른	D: D형	FA: FC/APC
		980: 980nm	5: 5mW 다른	D: D형	FA: FC/APC
