850nm FP 버터플라이 레이저 다이오드

목차

1. 850nm 도입 FP 버터플라이 레이저 다이오드

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 제품 세부정보

6. 주문 정보

7. 데이터시트 및 테스트시트

8. 견적 및 지불 조건

9. 리드타임

10. 작동 참고 사항

11. 품질 보증 및 애프터 서비스

제품소개

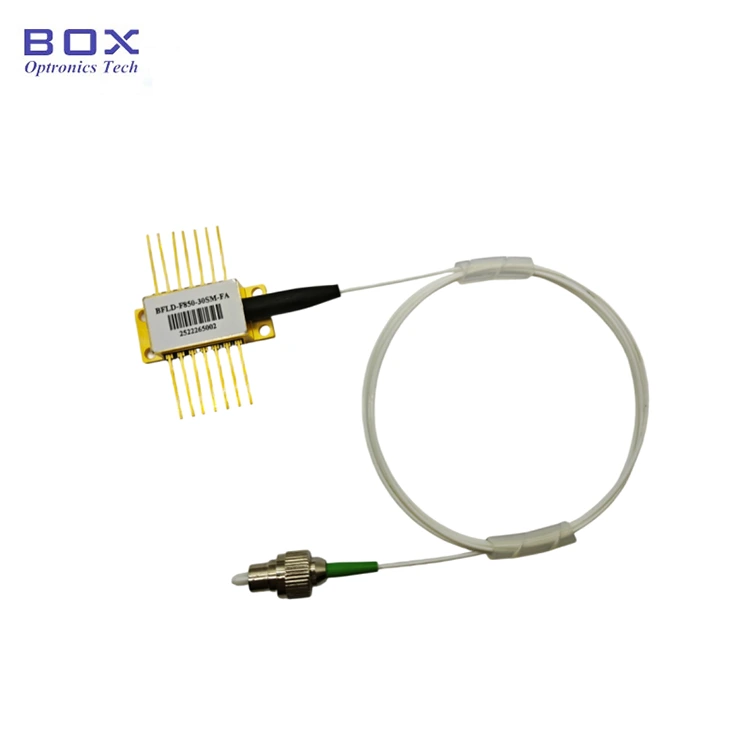

850nm FP 버터플라이 레이저 다이오드의 출력 전력은 다음과 같습니다. 최대 30mW, 광섬유와의 효율적인 결합을 위한 우수한 빔 품질 및 기타 광학 부품을 통합하고 TEC(열전 냉각기)를 통합합니다. 모니터링 PD 및 서미스터. 단거리 등의 분야에 적합합니다. 광통신 및 광섬유 감지.

제품 사양

제품특징

● SM Hi780 광섬유 변발;

● 높음 최대 30mW의 출력 전력;

● 14핀 TEC, 서미스터 및 모니터 PD.

제품응용분야-850nm FP Butterfly 레이저 다이오드

● 단거리 광학 커뮤니케이션;

● 실험실 광원 및 광학 테스트;

● 생물학적 이미징;

● 광섬유 감지.

제품 세부정보

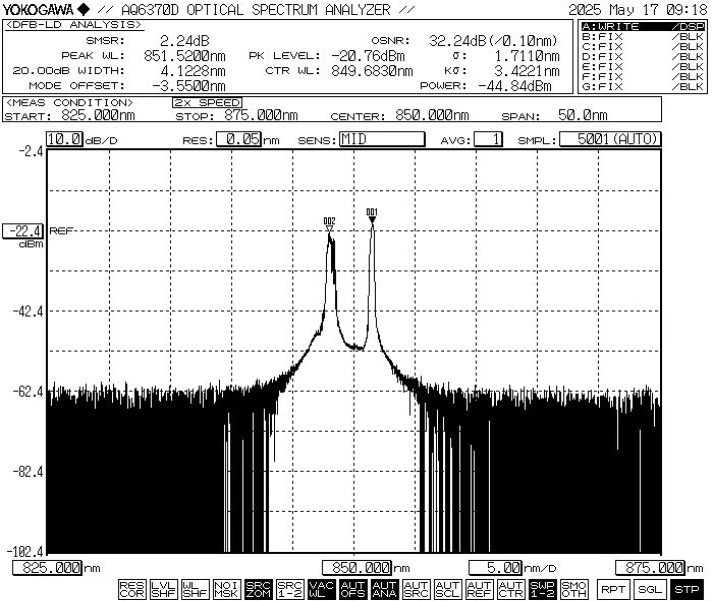

● 일반 스펙트럼: 850nm, WL 허용 오차 +/-10nm.

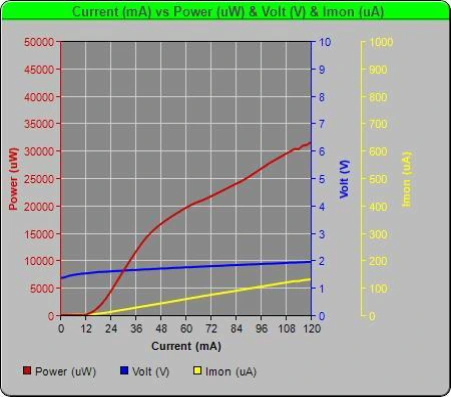

● PIV-850nm 30mW FP 버터플라이 레이저 다이오드

● 표준 액세서리

*독립형 장치; 내장 드라이버 없음(드라이버가 포함된 모듈 패키지) 회로는 선택 사항입니다.)

주문정보

예: BFLD-F785-30SM-FA

(주문 정보: 850nm FP Butterfly 레이저 다이오드, 30mW 출력 전원, SM 광섬유, FC/APC 커넥터, 펌프 핀 포함).

기타 맞춤형 요구 사항에 대해서는 다음 연락처로 문의하십시오. sales06@boxoptronics.com

데이터시트 및 테스트 시트

데이터시트

테스트 시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

(3)기타

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10일 정도 소요됩니다. (어떤 것이 있다면 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 참고 사항

● 작동 시 이 장치는 고강도 레이저 빔을 방출합니다. 하다 광섬유 끝면을 직접 들여다보지 마십시오. 눈에 부상을 입을 수 있습니다.

● 이 장치는 정전기에 민감합니다. 그러므로 엄격한 준수 포장 중에 정전기 방지 조치가 필요합니다. 운송 및 사용법. 또한, 예방 조치를 취하여 예방 조치를 취해야 합니다. 전원 공급 장치 서지가 발생하면 전원 공급 장치가 영구적으로 손상될 수 있습니다. (예: 장비를 적절하게 접지하고 정전기 방지 장비를 착용하는지 확인) 손목 스트랩).

● 핀에 납땜이 필요한 경우 납땜 온도는 다음과 같아야 합니다. 260°C를 초과하고 납땜 시간은 10초를 초과해서는 안 됩니다. 특정 다음 사항에 주의해야 합니다. 납땜 공정 중 장치는 전원이 꺼진 상태에 있어야 하며 납땜 인두는 적절하게 작동되어야 합니다. 접지.

● 기기 사용시에는 동작전압과 규격을 엄격히 준수하여 주십시오. 데이터시트에 지정된 전류 범위. Ith를 포함한 주요 매개변수 (임계 전류), Iop max(최대 작동 전류), Vop max(최대 작동 전류) 작동 전압) 및 λc(중심 파장) - 참조해야 함 특히 배송 시 제공된 테스트 보고서에 나와 있습니다. 참고:작동 절대 최대 정격을 초과하면 장치가 영구적으로 손상될 수 있습니다.

품질 보증 및 애프터 서비스

● 보증 기간:

1년 이내에 사람의 과실이 아닌 결함에 대한 무상 수리 또는 교체 구입 후 1년. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안에는 무상 수리 또는 교환 서비스를 제공합니다. 제품 품질 문제로 인한 하자에 대해서는 유상 처리해 드립니다. 그러나 박스 Optronics는 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다. 보증 기간 내의 경우:

(1) 자연적 요인(예: 번개, 먼지)으로 인한 손상 또는 환경 영향.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 인간의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조, 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
