1. 소개 1064nm 다중 모드 광섬유 고전력 펌프 소스
2. 기술 사양
3. 제품특징
4. 일반적인 응용 분야
5. 표준 액세서리
6. 안전운전 안내
7. 주문정보
8. 데이터시트
9. 견적 조건 및 결제
10. 리드타임
11. 작동 참고 사항 및 유지보수
12. 품질 보증 및 애프터 서비스

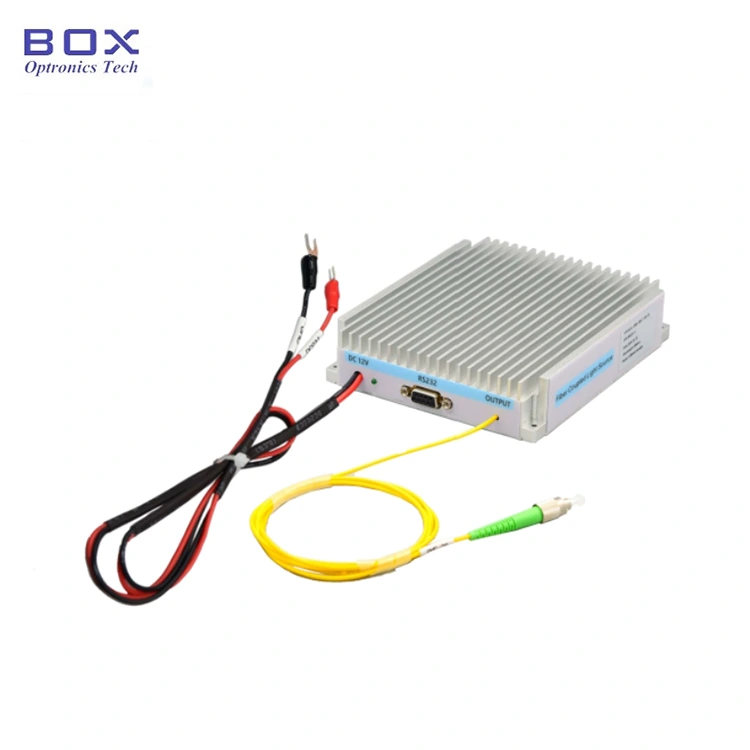

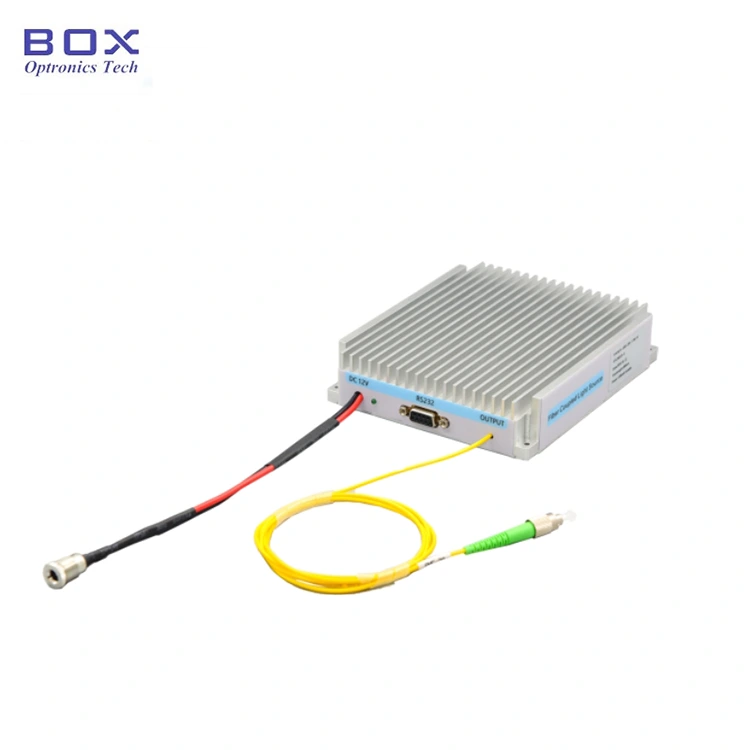

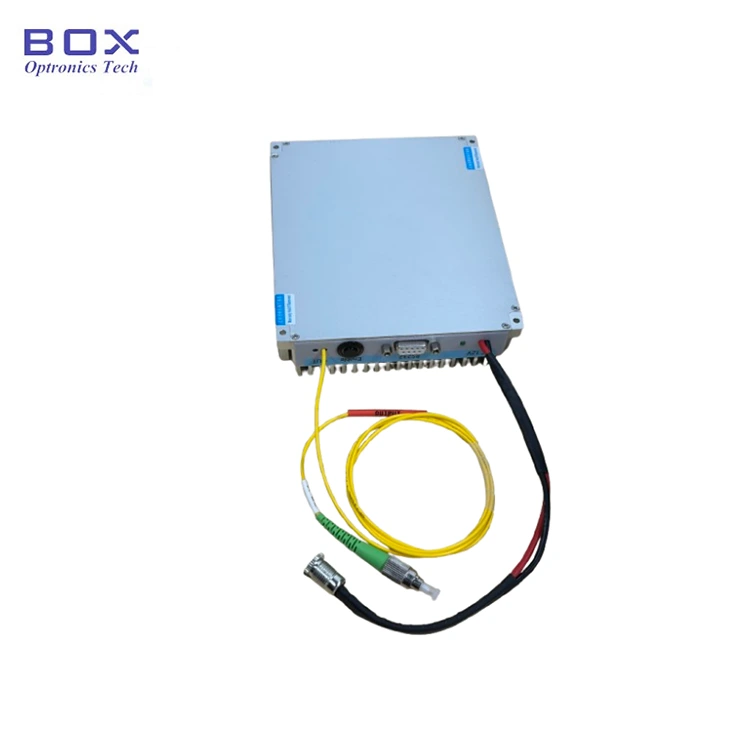

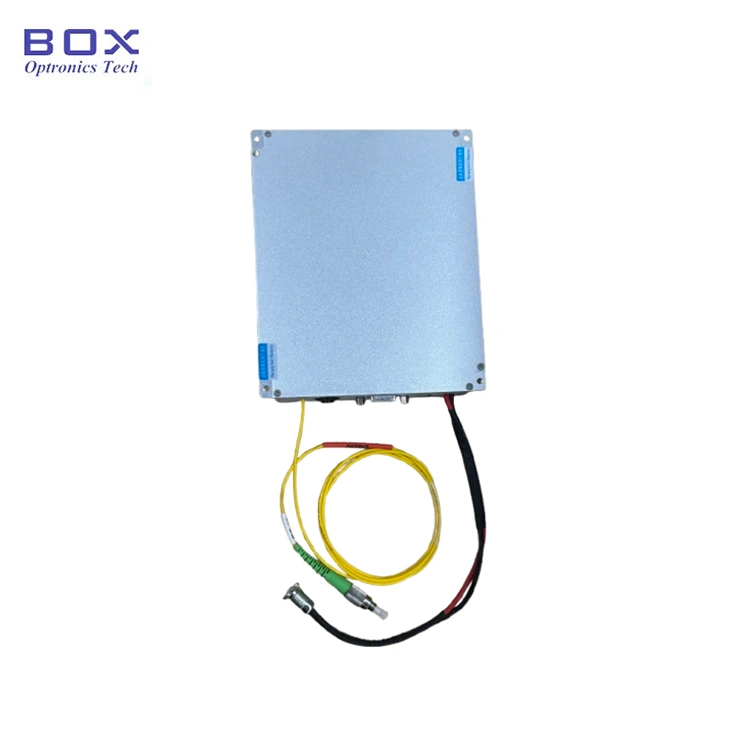

1064nm 고출력 레이저 소스는 105/125um 파이버 결합 출력을 갖춘 고성능 반도체 레이저 칩, 안전성과 안정성을 보장하도록 설계된 정전류 구동 회로 레이저의 작동. 파이버 레이저 펌핑 응용 분야에 적합합니다. 생물의학 등등. 장기간 사용시에는 주의가 필요합니다. 레이저 소스의 열 방출.
|
매개변수 |
단위 |
최소 |
유형 |
최대. |
메모 |
|
작동 파장 |
nm |
1054 |
1064 |
1074 |
|
|
출력 전력 |
W |
8 |
9 |
|
|
|
20 |
25 |
|
|
||
|
45 |
50 |
|
|
||
|
작동 모드 |
- |
CW |
|
||
|
전력 불안정 |
데시벨 |
≤±0.02(15분); ≤±0.05(8시간) |
≤±0.5%; ≤±1.2% |
||
|
섬유 종류 |
- |
105/125 |
0.22NA |
||
|
광섬유 커넥터 |
- |
FC/PC 또는 SMA |
|
||
|
통신 인터페이스 |
- |
DB9 암(RS232) |
|
||
|
차원 |
mm |
125(가로)×150(가로)×31(높이) |
기준 치수 |
||
|
차원 |
mm |
195(W)×220(D)×120(H) |
벤치탑 |
||
|
전원 공급 장치 |
VDC |
12V/15A |
기준 치수 |
||
|
전원 공급 장치 |
VAC |
100~240VAC |
벤치탑 |
||
|
작동 온도 |
℃ |
+15 ~ +50 |
|
||
|
보관온도 |
℃ |
-30 ~ +70 |
|
||
● 높은 안정성;
● 높음 출력 전력;
● 모듈 패키지 쉬운 통합을 위한 통신 모니터링;
● FC/UPC 또는 SMA905 커넥터를 제공합니다.
● 파이버 레이저 펌핑;
● 생물의학;
● 재료 레이저 가공.
● 표준 액세서리
|
|
부속품 |
수량 |
|
1 |
펌프 소스(모듈 호스트) |
1 |
|
2 |
USB-RS232 DB9 데이터 케이블 |
1 |
|
3 |
전원 어댑터(옵션) |
1 |
|
4 |
제품 테스트 보고서 |
1 |
Step1.포장해체: 조립 전 확인사항 펌프 소스 모듈, USB 데이터를 포함한 모든 액세서리가 완전한지 여부 케이블, 전원 어댑터, 테스트 보고서 등
2단계.전원 공급 장치: DC에 연결됨 스위칭 전원 공급 장치 또는 해당 전력을 충족하는 조정된 전원 공급 장치 공급 요구 사항. 정품에 맞는 전원 어댑터(DC12V)만 사용하세요. 부적절한 전원 어댑터는 광원을 손상시킬 수 있습니다. (전원 어댑터 제공 현지 전압 표준에 따름)
Step3.출력 광섬유 연결: 오픈 광섬유 커넥터 또는 플랜지의 더스트 캡을 확인하고 광섬유 끝면을 확인하십시오. 테스트할 장치 또는 전력계에 광섬유를 연결하거나 광섬유를 연결합니다. 오염 및 파손이 없는지 확인 후.

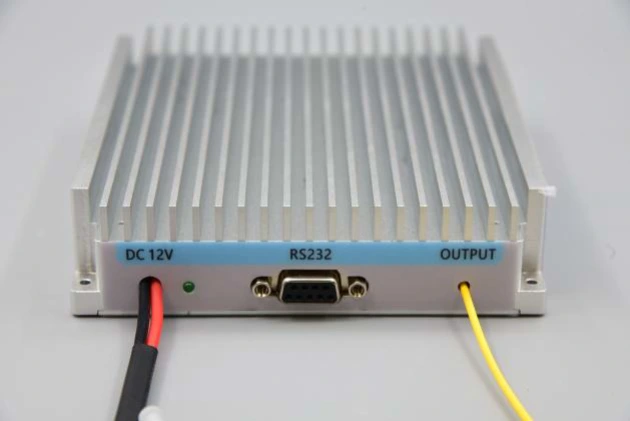

Setp4.호스트 컴퓨터에 연결: 사용 1064nm 다중 모드 광섬유 고전력을 연결하는 USB-RS232 DB9 데이터 케이블 펌프 소스 및 컴퓨터; 컴퓨터는 먼저 전용 장치를 설치해야 합니다. USB-RS232 직렬 포트 데이터 케이블을 식별하기 위한 직렬 포트 드라이버, 그렇지 않은 경우 호스트 컴퓨터 소프트웨어와 광원 모듈이 올바르게 작동할 수 없습니다. 연결되고 소통됩니다. 드라이버는 Box Optronics에 문의하세요.
5단계.제어 소프트웨어: Box Optronics는 직렬 명령 또는 PC 소프트웨어를 제공합니다. 1064nm 다중 모드 광섬유의 LD 전류 및 LD 온도 제어 고출력 펌프 소스. 올바른 포트를 선택하고 현재 및 온도를 확인한 후 열기 버튼을 클릭하세요. (손상을 방지하려면 드라이브 속도를 높이십시오. 초기 작동시 전류가 천천히 흐릅니다. 즉시 최대 전류를 적용하지 마십시오.)
Step6.사용 후에는 닫기 버튼을 클릭하고 전원을 끄고 연결을 해제하세요. 광섬유 연결.
|
이름 |
파장 |
출력 전력 |
섬유 종류 |
커넥터 |
패키지 |
|
BFL |
-XXXX |
-더블 엑스 |
더블 엑스 |
-더블 엑스 |
-엑스 |
|
펌프 레이저 소스 |
1064: 1064nm |
8: 8W 20:20W 45:45W |
M1:105/125um M2:200/220um 다른 |
FU:FC/UPC SMA:SMA905 다른 |
남: 모듈 B: 벤치탑 |
예: BFL-1064-20M1 -FU-M
(주문 정보: 1064nm 다중 모드 광섬유 고출력 펌프 소스, 20W 출력 전력, 105/125um 0.22NA 파이버, FC/UPC 커넥터, 모듈 패키지).
기타 맞춤형 요구 사항에 대해서는 다음 연락처로 문의하십시오. sales06@boxoptronics.com
● 견적 조건
(1) EXW:
DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.
(2) DAP:
계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.
● 지불 조건
PayPal 및 T/T를 사용할 수 있습니다.
제작기간은 약 15일정도 소요됩니다. (어떤 것이 있다면 재고가 있으면 더 빨리 배송됩니다.)
국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

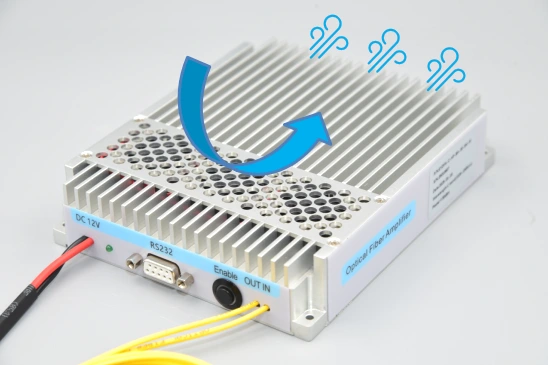

● 장기간 사용시에는 발열에 주의하시기 바랍니다. 레이저 소스의 소산. 레이저 소스는 열에 고정되어야 합니다 싱크대에 의해 냉각됩니다.
● 파이버 커넥터가 있는 레이저 소스를 사용하기 전에 다음 사항이 필요합니다. 광섬유 커넥터의 끝면이 깨끗한지 확인하십시오. 무료 보증이 적용되지 않는 광섬유 플러그가 소진되었습니다.
● 해당 지역에 있는 모든 사람이 적절한 레이저 안전 장비를 착용하고 있는지 확인하세요. 레이저에서 발생하는 방사선으로부터 보호하는 안경. 가정된다 작업자는 레이저 작동과 관련된 위험을 잘 알고 있어야 하며, 레이저 안전 관행.
● 장치를 사용하는 동안 장치는 많은 와트의 광파를 방출할 수 있습니다. 방사선. 이는 눈 안전 위험과 잠재적인 열원을 모두 나타냅니다. 가연성 물질에 불을 붙입니다.
● 적절한 빔 스톱을 설치하여 광원에서 나오는 광학 방사를 포착합니다. 섬유 끝. 출력이 적절한 빔 정지점으로 향하는지 확인하십시오. 의도한 목표.
● 항상 장치에 적용되는 전류를 0에서 0으로 늘립니다. 원하는 수준. 다이오드를 끌 때는 이 절차를 반대로 하십시오.
● 사양보다 높은 전력 및 온도에서 작동하면 장치 노화를 가속화하고 장치를 파괴할 수 있습니다.
● 보증 기간:
1년 이내에 사람의 과실이 아닌 결함에 대한 무상 수리 또는 교체 구입 후 1년. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.
● 무료 보증 제외 사항:
무상 보증 기간 동안에는 무상 수리 또는 교환 서비스를 제공합니다. 제품 품질 문제로 인한 하자에 대해서는 유상 처리해 드립니다. 그러나 박스 Optronics는 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다. 보증 기간 내의 경우:
(1) 자연적 요인(예: 번개, 먼지)으로 인한 손상 또는 환경 영향.
(2) 사용자의 부적절한 조작으로 인한 오작동.
(3) 인간의 실수로 인한 명백한 물리적 손상.
(4) 무단 분해, 개조, 수리.
(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.
(6) 운송 중 손상 또는 손실.
