980nm TEC 냉각 펌프 레이저 다이오드

Box Optronics는 중국의 980nm TEC 냉각 펌프 레이저 다이오드에 중점을 둔 전문 제조업체 및 공급업체입니다. 우리는 광전자 레이저 산업에 대한 수년간의 심층적인 재배와 풍부한 전문 지식을 바탕으로 고성능 980nm TEC 냉각 펌프 레이저 다이오드의 설계, 개발 및 대량 생산에 전념해 왔습니다. 당사의 제품은 안정적인 성능, 엄격한 품질 관리 및 경쟁력 있는 가격으로 두각을 나타내며 주요 유럽, 미국 및 글로벌 광전자 응용 시장에서 폭넓은 인지도를 얻었습니다. 우리는 귀하와 장기적인 상생 협력 파트너십을 구축하기를 진심으로 기대합니다.

문의 보내기

제품 설명

제품소개

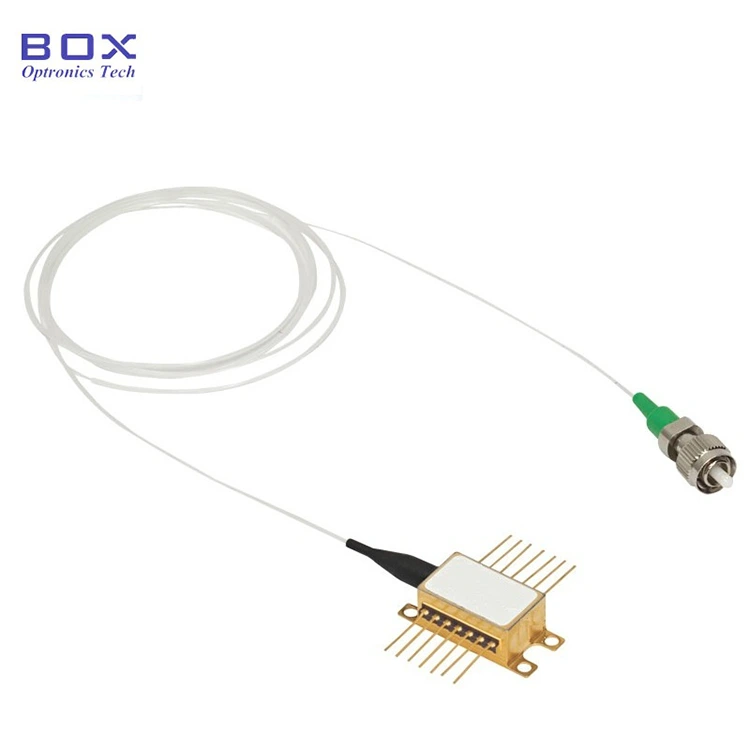

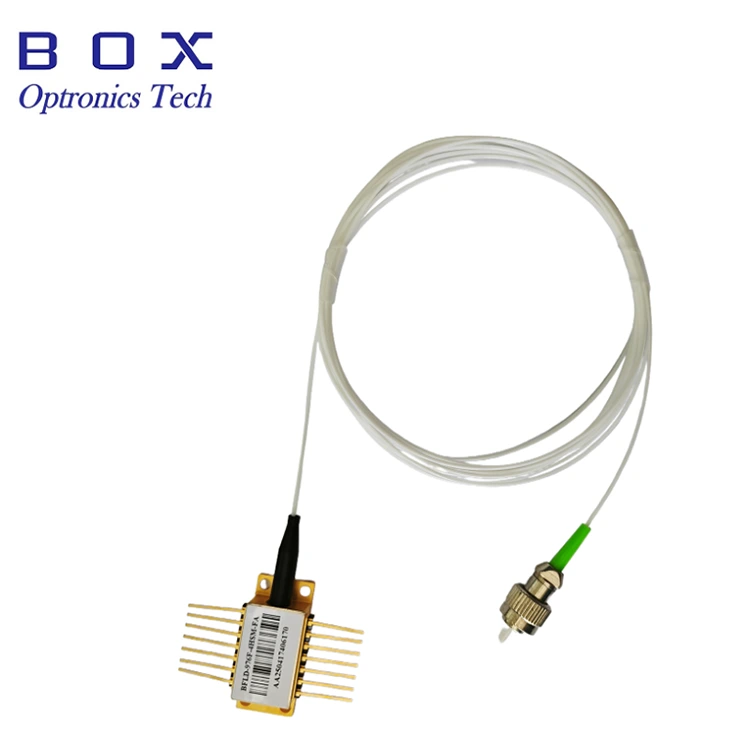

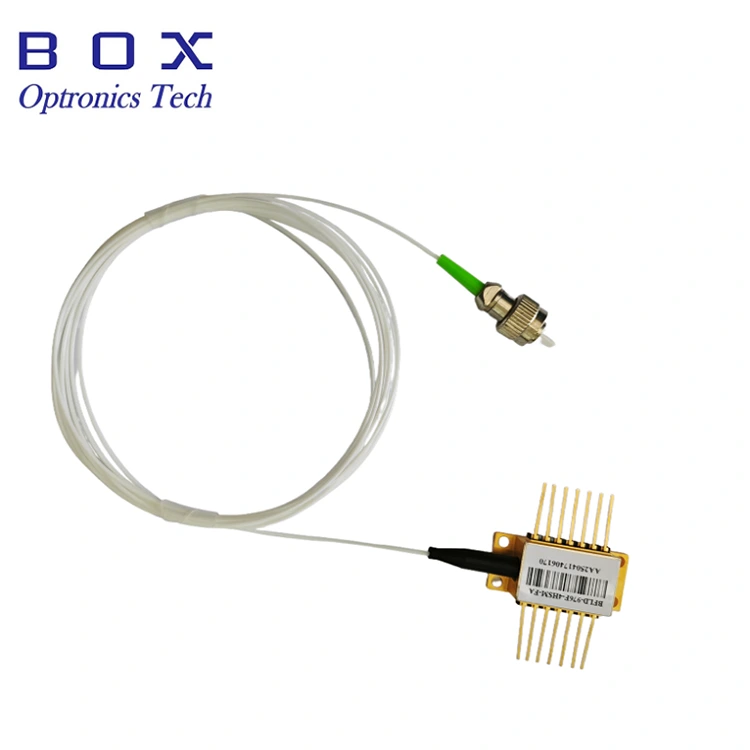

980nm TEC 냉각 펌프 레이저 다이오드는 광통신, 광섬유 증폭기 및 레이저 펌핑을 위한 고성능 광전자 부품입니다. 내장된 TEC 냉각으로 안정적인 출력을 보장합니다. 중심 파장은 974nm 또는 976nm이며 선택 사항입니다. 14핀 버터플라이 패키지. 200mW/400mW/600mW 출력 전력. SM 섬유 또는 PM 섬유로 연결됨. 12개월 보증. 이 장치는 정전기에 민감합니다. 장치에 대한 정전기 방지 조치를 엄격히 준수해야 합니다.

제품 사양

매개변수	상징	최소	유형	최대.	단위	메모
LD 임계값 전류	ITH		45	80	엄마	CW
출력 전력	PF			600	밀리와트	만약(BOL)<900mA
LD 순방향 전류	만약에			1200	엄마	PF=정격전력
꼬임 없는 힘	피킨크	450			밀리와트	>=1.2*정격 전력
꼬임없는 전류	아이킨크	>=1.2*If(BOL)			엄마	[1]
LD 순방향 전압	VF			2.5	V	PF=정격전력
중심 파장	λC	973	974	975	nm	피크, PF=정격 전력
중심 파장	λC	975	976	977	nm	정점
피크 파장 전환	△λp/ △Tamb			0.02	nm/℃	T: FBG 온도.
스펙트럼 폭	△ λ			2	nm	RMS@-13dB
스펙트럼 안정성		-0.5		0.5	nm	PF=정격전력, t=60s
책임감 모니터링	IM/PF		1	20	uA/mW	VPD=5V, PF=정격전력
응답성 안정성 모니터링				20%		@모든 작동 온도.
암전류 모니터링	ID			50	나	VPD=5V
TEC 전류	아이텍			2	A	TCASE=75℃
기술 전압	VTEC			3.5	V	TCASE=75℃
TEC 모듈 전력 소비	P			5	W	TCASE=75℃
전력 안정성 >20mW 10-20mW 3.5-10mW				0.2 0.5 1	dBm	피크 대 피크, t=60초, DC~50kHz 샘플링, 기온=25℃
추적 오류	테	-0.5		0.5	데시벨	TC=-5~75℃, [2] 참조
서미스터 저항	RTH	9.5	10	10.5	콤	TSTG=25℃
서미스터 B 상수	BTH		3900		k	TSTG=25℃

제품특징

최대 600mW의 꼬임 없는 작동 전력.

SM 섬유와 PM 섬유는 선택 사항입니다.

파이버 브래그 격자 안정화.

통합 TEC 냉각기, 서미스터 및 모니터 다이오드.

제품 응용

광섬유 증폭기 펌핑.

감지 및 측정.

CATV 전송.

DWDM 시스템.

펨토초 시스템.

제품 세부정보

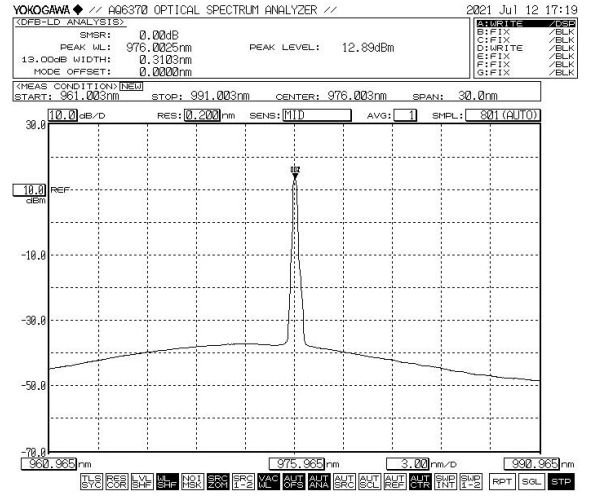

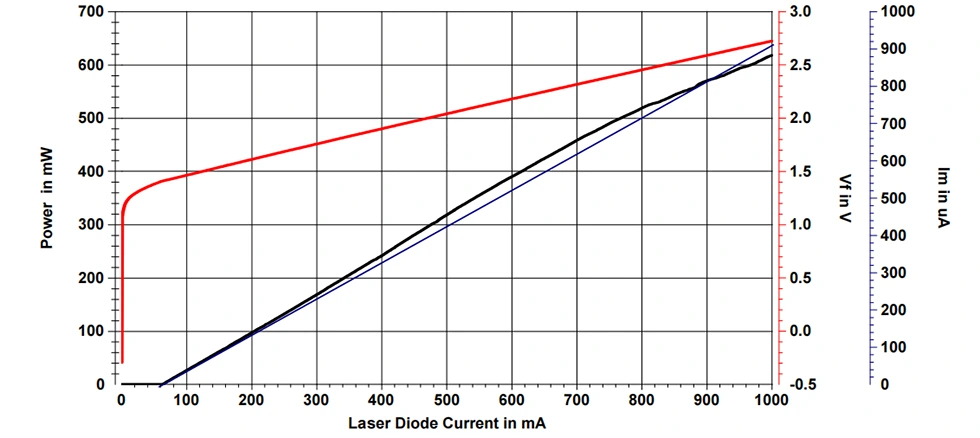

일반 스펙트럼 및 PIV: 976nm, WL 허용 오차 +/-1nm, 600mW

1060nm 5mW SLED Laser Diode

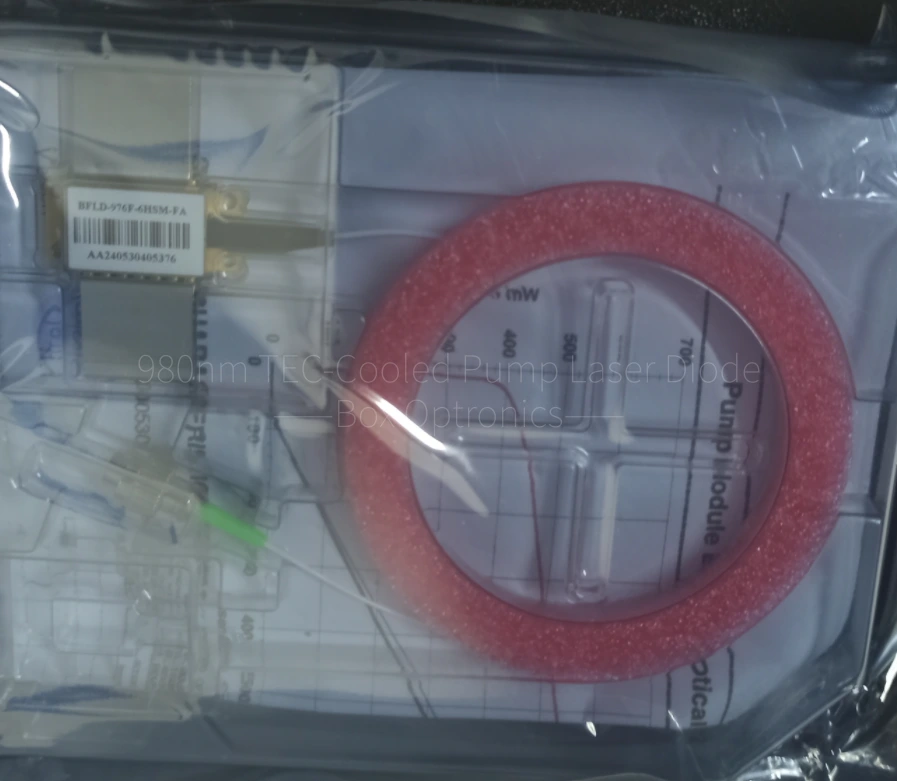

포장예

	부속품	수량
1	980nm TEC 냉각 펌프 레이저 다이오드	1
2	제품 테스트 보고서	1

*독립형 장치; 내장 드라이버가 없습니다(외부 드라이버는 선택 사항).

1060nm 5mW SLED Laser Diode

주문정보

이름

파장

FBG

출력 전력

섬유 종류

커넥터

보호 튜브

BFLD

-트리플 엑스

-더블 엑스

더블 엑스

-더블 엑스

980nm 펌프 레이저

974:974nm

976: 976nm

F: 와

2H:200mW

4H:400mW

6H:600mW

...

다른

SM: 단일 모드

PM: 편광 유지

N:널

FA: FC/APC

SA: SC/APC

다른

0:베어 섬유

1:900um 느슨한 튜브

예: BFLD-976F-6HSM-N0

(주문 정보: 980nm TEC 냉각 펌프 레이저 다이오드, 버터플라이 패키지, 976nm, FBG 포함, 600mW 출력 전력, SM 광섬유, 커넥터 없음, 베어 파이버).

기타 맞춤형 요구 사항에 대해서는 sales06@boxoptronics.com으로 문의하십시오.

데이터시트 및 테스트시트

데이터시트

테스트 시트

견적 및 지불 조건

견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 EXW 사용을 제안합니다. 우리는 귀하의 계정을 통해 배송합니다. 우리는 배송비를 청구하지 않습니다.

(2) DAP:

계정이 없으신 경우, 상품 배송비를 선불로 결제해 주시기 바랍니다.

지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10일 정도 소요됩니다. (재고가 있을 경우 빠른 배송이 가능합니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 참고 사항

작동 시 이 장치는 고강도 레이저 빔을 방출합니다. 광섬유 끝면을 직접 들여다보지 마십시오. 눈 부상을 입을 수 있습니다.

이 장치는 정전기에 민감합니다. 따라서 포장, 운송 및 사용 중에 정전기 방지 보호 조치를 엄격하게 준수해야 합니다. 또한 전원 공급 장치의 서지 방지를 위해 예방 조치를 취해야 합니다. 그렇지 않으면 장치가 영구적으로 손상될 수 있습니다(예: 적절한 장비 접지 확인 및 정전기 방지 손목 스트랩 착용).

광섬유는 깨지기 쉽습니다. 광섬유를 사용하여 장치를 당기지 마십시오. 소켓에 장치를 삽입하거나 제거할 때 장치 하우징 후면에 있는 슬리브에 압력을 가하거나 당기지 마십시오. 커넥터가 장착된 장치의 경우 설치 또는 제거 중에 장치와 광섬유 커넥터를 동시에 들어 올려야 합니다.

핀에 납땜이 필요한 경우 납땜 온도는 260°C를 초과해서는 안 되며 납땜 시간은 10초를 초과하면 안 됩니다. 다음 사항에 특별한 주의를 기울여야 합니다. 납땜 공정 중에는 장치에 전원이 공급되지 않아야 하며 납땜 인두는 적절하게 접지되어야 합니다.

모든 구성 요소의 전원을 켜기 전에 먼저 쿨러를 활성화한 다음 점진적인 전원 켜기 단계를 진행하여 칩 과열 및 과부하를 방지하세요.
