974nm 976nm 펌프 레이저 소스 벤치탑 패키지(터치스크린 포함)

목차

1. 소개 974nm 976nm 펌프 레이저 소스 벤치탑 패키지(터치스크린 포함)

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 표준 액세서리

6. 안전운전 안내

7. 주문정보

8. 데이터시트 및 테스트시트

9. 견적 조건 및 결제

10. 리드타임

11. 작동 참고 사항 및 유지보수

12. 품질 보증 및 애프터 서비스

제품소개

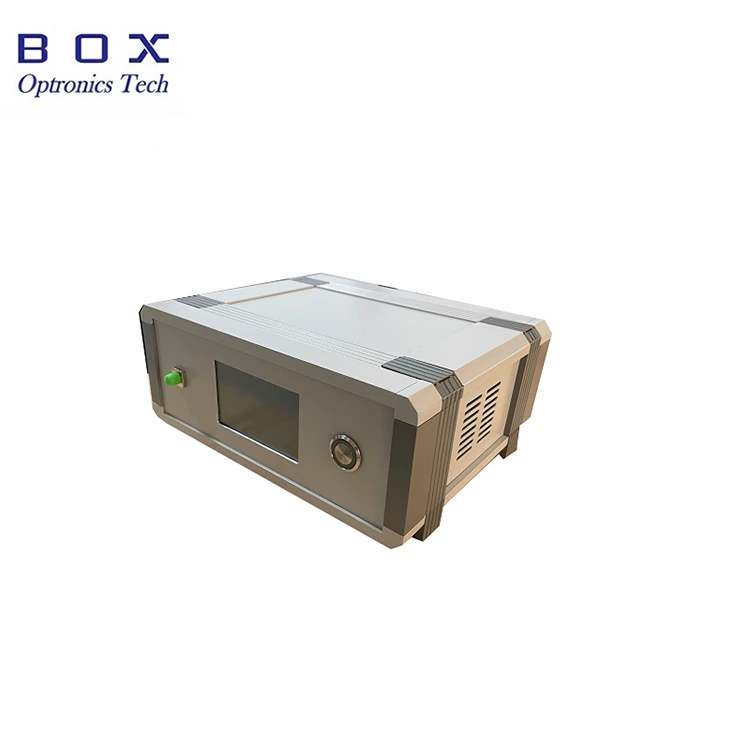

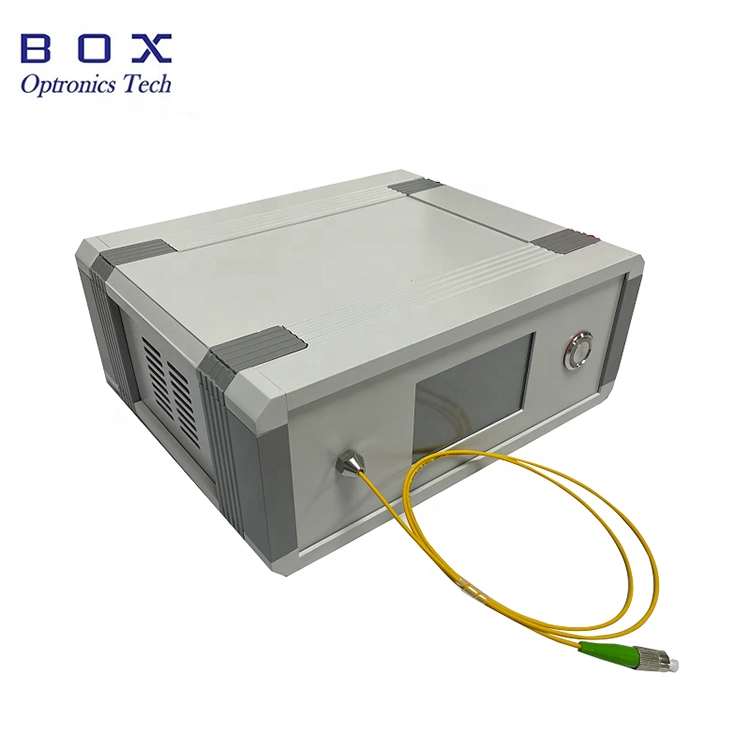

Box Optronics의 974nm 976nm 펌프 레이저 소스 벤치탑 Touched Screen이 포함된 패키지는 첨단 반도체 레이저 칩과 고출력, 고안정성, 저전력을 실현하는 특수 집적 회로 소비. 출력 전력이 200mW/400mW/600mW인 레이저 소스 선택 사항, 단일 모드 광섬유 또는 편파 유지를 통해 출력됩니다. 섬유 커플링. 그것은 테스트와 실험에 널리 사용될 수 있습니다 광통신, 광섬유 레이저, 광섬유 감지 및 기타 분야. 방법 사용이 간단하고 안정적이며 신뢰할 수 있습니다.

제품 사양

제품특징

● LCD 상태 표시.

● 힘과 스펙트럼 안정성;

● 내장 운전자; 전원을 켜면 빛이 납니다.

제품 응용

● 비선형 광학 연구;

● EDFA 에르븀 첨가 광섬유 증폭기;

● 파이버 레이저 펌핑.

제품 세부정보

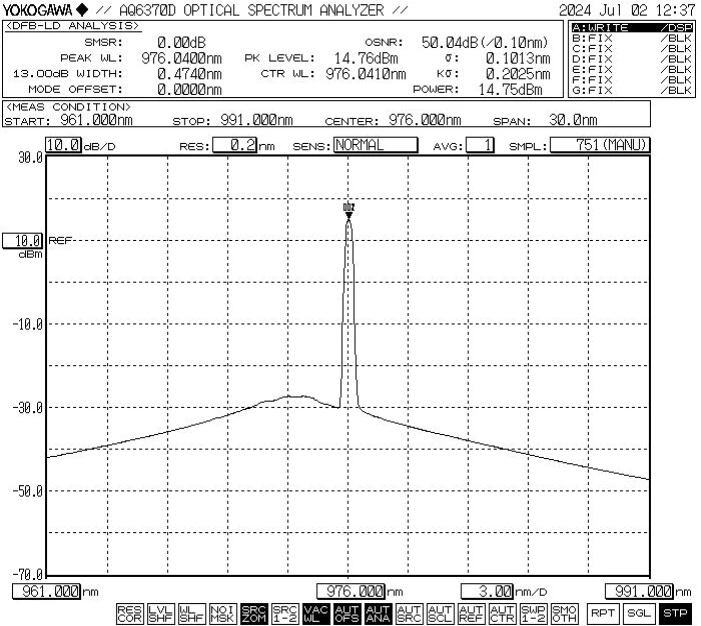

● 일반 스펙트럼: 976nm, WL 허용 오차 +/-1nm.

● 표준 액세서리

작업 단계

Step1.열기 및 조립:

조립하기 전에 액세서리가 완전한지 확인하십시오.

2단계.전원 공급 장치를 연결합니다.

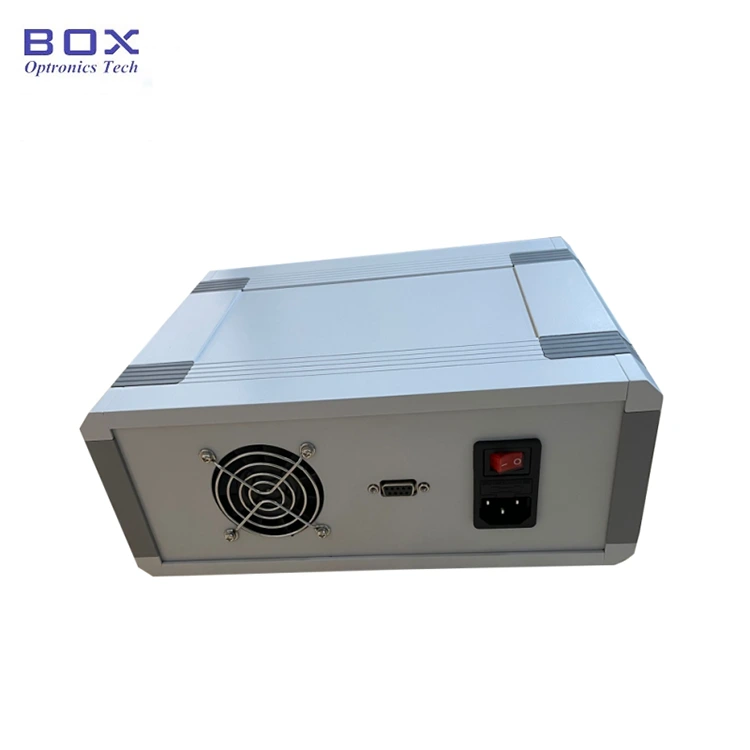

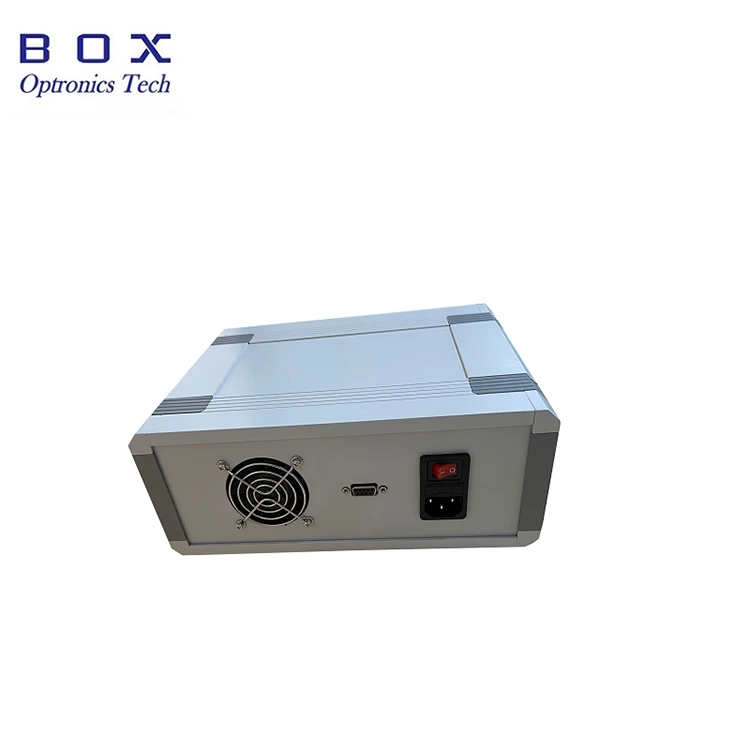

섀시의 전원 코드 소켓에 전원 코드를 삽입합니다. 백플레인을 구성하고 전원 공급 장치를 연결합니다.

Step3.출력 광섬유 연결: 오픈 광섬유 커넥터 또는 플랜지의 더스트 캡을 확인하고 광섬유 끝면을 확인하십시오. 테스트할 장치 또는 전력계에 광섬유를 연결하거나 광섬유를 연결합니다. 오염 및 파손이 없는지 확인 후.

Setp4.광원 켜기:

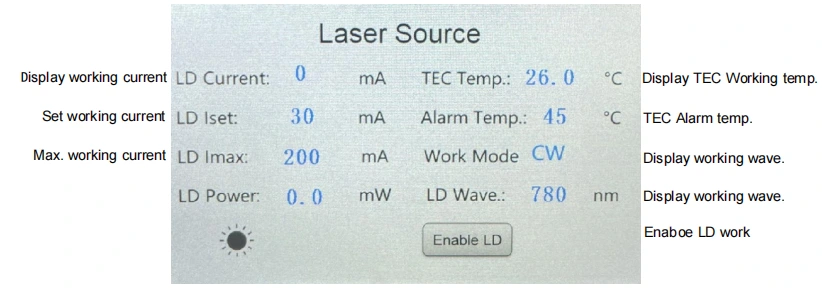

뒷면의 전원 스위치를 켜주세요. 참고: 현재로서는 작동 전류 및 전력 값은 마지막 동안 설정된 매개변수입니다. 종료. 조정이 필요한 경우 다음을 통해 터치하고 수정할 수 있습니다. LCD 화면. 적절한 작동 전류를 설정한 후 레이저를 활성화하십시오. "Enable LD" 스위치를 통해 출력됩니다.

Step5.Shutdown

사용 후 전면 패널을 끄고 "활성화" LD”를 사용하여 레이저 출력을 끄고 전원 스위치를 끄고, 전원 코드.

주문 정보

예: BLD-976-6HSM-FA-BP1

(주문 정보: 976nm 펌프 레이저 소스 벤치탑 패키지 터치 스크린, 600mW 출력, SM Hi1060 파이버, FC/APC 커넥터, 1064 nm 반사광으로부터 보호, 벤치탑 패키지).

*펌프 보호 장치가 장착되어 있으면 출력 전력 감쇠는 10~15%입니다.

기타 맞춤형 요구 사항에 대해서는 sales06@boxoptronics.com으로 문의하십시오.

데이터시트 및 테스트 시트

데이터시트

테스트 시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10일 정도 소요됩니다. (어떤 것이 있다면 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 참고 사항 및 유지보수

● 시작할 때 먼저 전원 스위치와 버튼 스위치를 확인하십시오. 꺼진 다음 전원 공급 장치를 연결하십시오. 종료할 때 먼저 확인하세요. LD 끄기 스위치를 비활성화한 다음 버튼 스위치를 끄고 연결을 끊습니다. 전원 공급 장치. 장비가 작동 중일 때 전원 공급 장치를 직접 차단하지 마십시오. 일하고 있습니다.

● 광섬유 커넥터를 연결하기 전에 물티슈로 닦아주세요. 먼지가 없는 거울 종이를 사용하고 광섬유 끝부분과 반드시 협력하십시오. 관찰할 얼굴 감지기. 청소가 완료된 것을 확인한 후, 연결을 통해 연결하세요. 플랜지; 광섬유 커넥터의 끝면이 타버릴 수 있습니다. 레이저가 연결되었습니다. 플랜지를 연결할 때 다음 사항을 확인해야 합니다. 가벼운 작업이 아닙니다. 사용하지 않을 때에는 더스트 캡을 덮어두세요. 광섬유 커넥터.

● 광섬유 커넥터의 끝면이 타는 것을 방지하려면 먼지가 있으면 전면의 광섬유 커넥터를 자주 연결하거나 분리하지 마십시오. 패널.

● 습기에 주의하시고 건조한 곳에 보관하시기 바랍니다. 장소.

품질 보증 및 애프터 서비스

● 보증 기간:

1년 이내에 사람의 과실이 아닌 결함에 대한 무상 수리 또는 교체 구입 후 1년. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안에는 무상 수리 또는 교환 서비스를 제공합니다. 제품 품질 문제로 인한 하자에 대해서는 유상 처리해 드립니다. 그러나 박스 Optronics는 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다. 보증 기간 내의 경우:

(1) 천재지변 또는 천재지변에 의해 상품이 파손 또는 훼손된 경우 환경 영향(감전, 먼지);

(2) 사용자의 비정상적인 작동으로 인해 제품이 손상된 경우.

(3) 제품에 명백한 인공 손상이 있습니다.

(4) 제품을 임의로 분해, 개조, 수리한 경우 회사의 승인;

(5) 광원 하우징의 보증 라벨 스티커는 다음과 같습니다. 변경되거나 불완전함;

(6) 운송 중 제품이 손상되거나 분실된 경우.
