808nm 레이저 소스

Box Optronics는 808nm 레이저 소스 전문 제조업체입니다. 우리는 5, 10 또는 20와트의 고전력 출력을 제공할 수 있는 105um 또는 200um 다중 모드 광섬유와 결합된 통합 정전류 구동 회로를 갖춘 모듈식 솔루션을 제공합니다. 이 제품은 생물의학, 재료 가공 등과 같은 응용 분야에 적합합니다. 우리는 소규모 배치 샘플링과 대량 생산 주문을 모두 지원합니다. 976 nm 및 1064 nm와 같은 파장도 사용할 수 있습니다.

문의 보내기

제품 설명

제품소개 - 808nm 레이저 소스

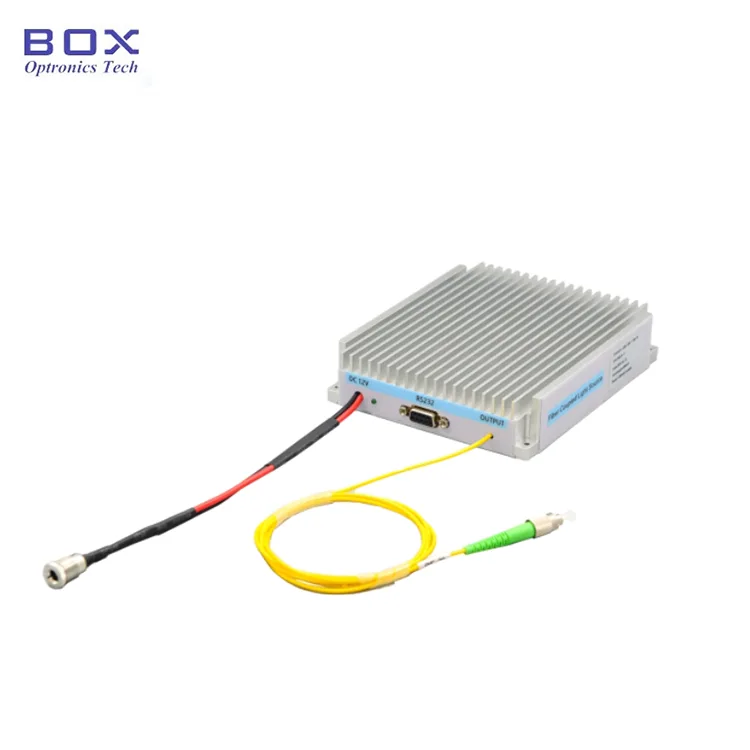

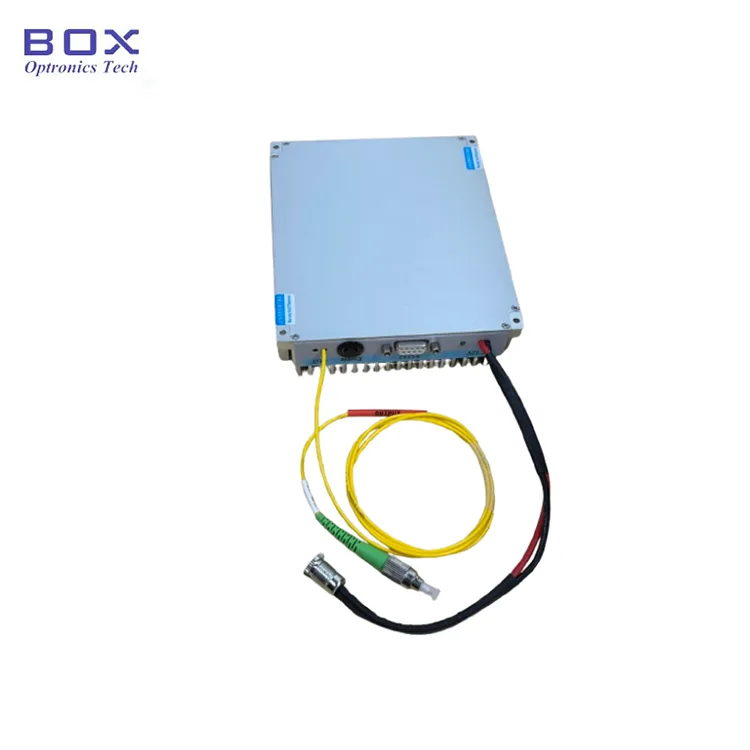

808nm 레이저 소스는 105/125um 또는 200/220um 0.22N A 다중 모드 광섬유 결합 출력을 갖춘 고성능 반도체 레이저 칩과 안전하고 안정적인 작동을 보장하도록 설계된 정전류 구동 회로를 기반으로 합니다. 5W, 10W, 20W 출력 전력을 제공합니다. 작동 및 통합을 위한 PC 호스트 제어 또는 명령을 제공합니다. 파이버 레이저 펌핑, 생물의학 등의 응용 분야에 적합합니다. 장기간 사용하는 동안 레이저 소스의 열 방출에 주의를 기울여야 합니다.

제품 사양 - 808nm 레이저 소스

매개변수	단위	최소	유형	최대.	메모
작동 파장	nm	803	808	813
출력 전력	W	3.5	5
		8	10
		18	20
작동 모드	-	CW
전력 불안정	데시벨	≤±0.02(15분); ≤±0.05(8시간)			≤±0.5%; ≤±1.2%
섬유 종류	-	105/125 또는 200/220			0.22NA
광섬유 커넥터	-	FC/PC 또는 SMA
통신 인터페이스	-	DB9 암(RS232)
차원	mm	125(가로)×150(가로)×31(높이)			기준 치수
차원	mm	195(W)×220(D)×120(H)			벤치탑
전원 공급 장치	VDC	12V/15A			기준 치수
전원 공급 장치	VAC	100~240VAC			벤치탑
작동 온도	℃	+15 ~ +50
보관온도	℃	-30 ~ +70

제품특징-808nm 레이저 소스

● 높은 출력 전력;

● 조작 또는 통합이 용이합니다.

● FC/UPC 또는 SMA905 커넥터를 제공하세요.

제품 응용분야-808nm 레이저 소스

● 파이버 레이저 펌핑; 엘

● 생물의학;

● 재료 레이저 가공.

FAQ-808nm 레이저 소스

● 일반적인 파장 허용 오차는 얼마입니까?

중심 파장은 일반적으로 808nm±5nm입니다. 더 좁은 파장 제어를 맞춤설정해야 합니다.

● 레이저가 연속파(CW) 작동에 적합한가요?

예. 레이저 소스는 안정적인 CW 작동을 위해 설계되었으며 PC 호스트 소프트웨어를 통해 전류 및 전력 조정도 지원할 수 있습니다.

● 출력을 조정할 수 있나요?

예. 출력 전력은 구동 전류를 통해 조정할 수 있습니다. 벤치탑 버전은 일반적으로 전면 패널 전원 조정을 지원하고 모듈 버전은 소프트웨어 제어 또는 PC 호스트 명령을 지원합니다.

● 어떤 냉각 방법을 사용할 수 있나요?

접촉 냉각을 위해 방열판 위에 배치됩니다. 아니면 팬 냉각.

● 808nm 멀티모드 고출력 레이저 소스는 어떤 용도로 사용되나요?

808nm 다중 모드 고출력 레이저 소스는 DPSS 레이저 펌핑, 생체 의학 계측, 형광 여기, 분광학, 광학 감지, 과학 연구 및 산업용 레이저 시스템에 널리 사용됩니다.

주문 정보 - 808nm 레이저 소스

이름

파장

출력 전력

섬유 종류

커넥터

패키지

BFL

-XXXX

-더블 엑스

더블 엑스

-더블 엑스

-엑스

레이저 소스

808:808nm

05:5W

10시 10분

20:20W

M1:105/125um

M2:200/220um

다른

FU:FC/UPC

SMA:SMA905

다른

남: 모듈

B: 벤치탑

예: BFL-808-05M1-FU-M

(주문 정보: 808nm 레이저 소스, 5W 출력, 105/125um 파이버, FC/UPC 커넥터, 모듈 패키지).

기타 맞춤형 요구사항에 대해서는 sales06@boxoptronics.com으로 문의하십시오.

데이터시트 및 테스트시트 - 808nm 레이저 소스

데이터시트

견적 및 지불 조건 - 808nm 레이저 소스

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 EXW 사용을 제안합니다. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없으신 경우, 상품 배송비를 선불로 결제해 주시기 바랍니다.

(3) 기타

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임-808nm 레이저 소스

생산: 영업일 기준 10-15일. (재고가 있을 경우 빠른 배송이 가능합니다.)

국제 물류: 영업일 기준 3-5일.

작업 단계 - 808nm 레이저 소스

1단계. 포장 풀기: 조립하기 전에 레이저 소스 모듈, USB 데이터 케이블, 전원 어댑터, 테스트 보고서 등을 포함한 모든 액세서리가 완전한지 확인하세요.

2단계. 광섬유 패치 코드 연결: 광섬유 커넥터 또는 어댑터에서 먼지 캡을 제거하고 광섬유 패치 코드 또는 접합된 광섬유를 테스트 중인 장치 또는 파워 미터 장비에 연결합니다.

3단계. 전원 공급 장치 및 직렬 케이블 연결: 전원 코드를 레이저 소스의 전원 포트에 삽입하고 신호 케이블을 사용하여 호스트 컴퓨터를 레이저에 연결합니다. 참고: USB-485 DB9 신호 케이블의 경우 먼저 컴퓨터에 드라이버를 설치해야 합니다. Box Optronics에서 드라이버를 제공합니다.

설정4. 전원 켜짐: 표시등이 켜지고 레이저가 작동을 시작합니다. 이 시점에서 작동 전류 및 레이저 전력 값은 마지막 종료 이전에 호스트 소프트웨어를 통해 설정된 매개변수에 해당합니다. 조정이 필요한 경우 호스트 소프트웨어 내에서 수정하고 저장할 수 있습니다.

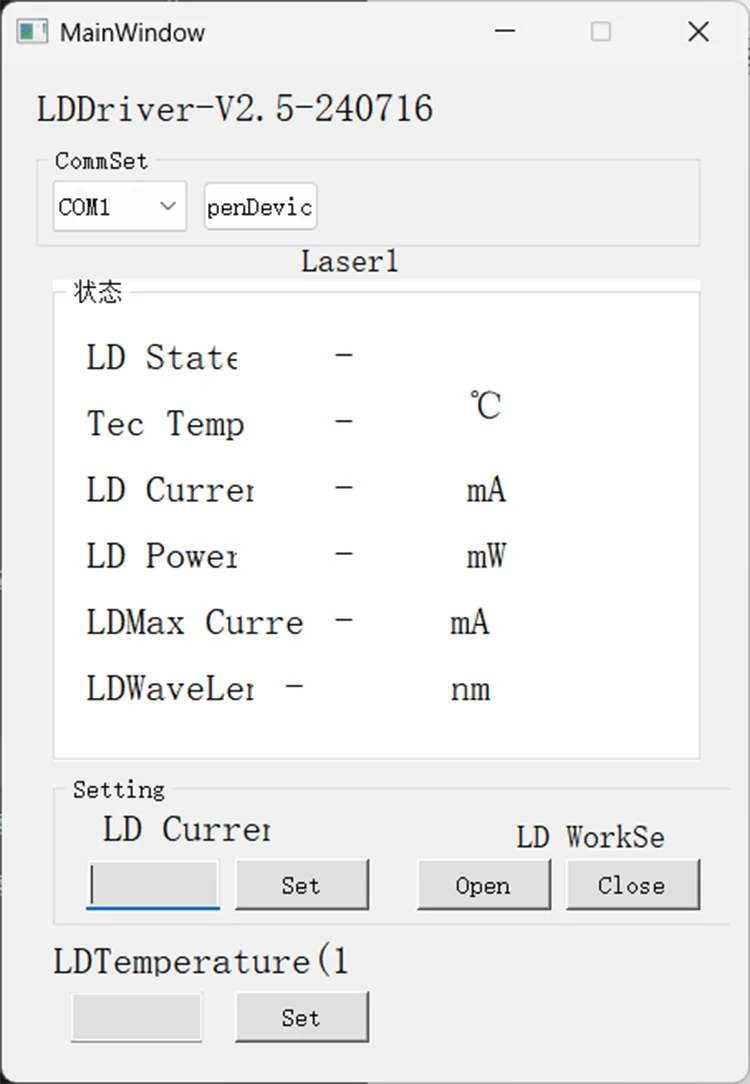

5단계. 제어 소프트웨어: Box Optronics는 808nm 레이저 소스의 LD 전류 및 LD 온도를 제어하기 위한 직렬 명령 또는 PC 소프트웨어를 제공합니다. 올바른 포트를 선택하고 전류와 온도를 설정한 다음 열기 버튼을 클릭하세요. (손상을 방지하려면 초기 작동 시 구동 전류를 천천히 올리십시오. 즉시 최대 전류를 인가하지 마십시오.)

6단계. 종료: 사용이 완료되면 레이저를 끄고 파이버 더스트 캡을 단단히 교체하십시오. 광학 부품을 손상시킬 수 있는 갑작스러운 고출력 레이저 출력을 방지하려면 기기 전원을 다시 켤 때 전원 공급 장치를 끄기 전에 먼저 전력 수준을 0으로 조정하는 것이 좋습니다.

작동 참고 사항 및 유지 관리 - 808nm 레이저 소스

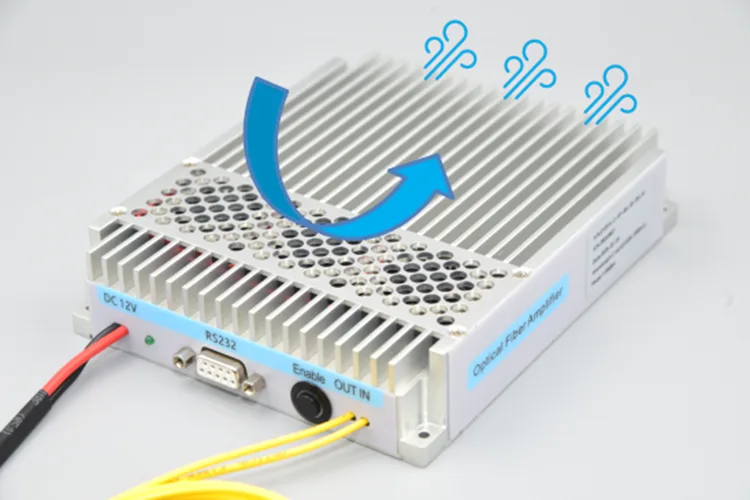

● 장기간 사용하는 동안에는 레이저 소스의 열 방출에 주의를 기울여야 합니다. 레이저 소스는 방열판에 고정되어야 하며 팬으로 냉각되어야 합니다.

● 시동 시 먼저 전원 스위치와 키 스위치가 모두 꺼져 있는지 확인한 후 전원을 연결하십시오. 종료할 때 먼저 키 스위치를 끄고 표시등이 꺼진 후에만 전원 공급 장치를 분리하십시오. 장비가 작동하는 동안에는 전원을 직접 차단하지 마십시오.

● 광섬유 커넥터를 자주 삽입하고 제거하는 것은 먼지 오염 위험이 증가하고 커넥터 끝면이 손상될 수 있으므로 권장되지 않습니다.

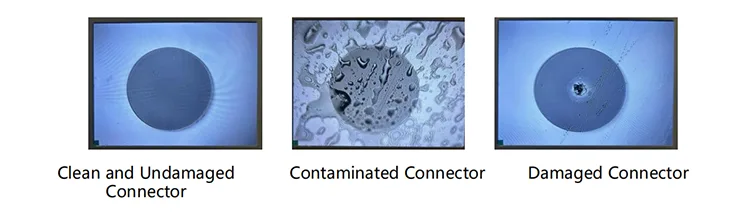

● 광섬유 커넥터를 연결하기 전에 보푸라기가 없는 렌즈 종이를 사용하여 깨끗하게 닦아야 합니다. 플랜지를 통해 연결하기 전에 광섬유 끝면 검사기를 사용하여 청결도를 확인하는 것이 중요합니다. 그렇지 않으면 레이저가 활성화될 때 커넥터의 끝면이 타버릴 수 있습니다. 플랜지를 연결할 때 활성 광선 투과 없이 작업이 수행되는지 확인하십시오. 사용하지 않을 때에는 더스트 캡을 광섬유 커넥터 위에 단단히 씌워 두십시오.
