1. 소개 구동 회로가 내장된 980nm 펌프 다이오드 레이저 모듈
2. 기술 사양
3. 제품특징
4. 일반적인 응용 분야
5. 표준 액세서리
6. 안전운전 안내
7. 주문정보
8. 데이터시트 및 테스트시트
9. 견적 조건 및 결제
10. 리드타임
11. 작동 참고 사항 및 유지보수
12. 품질 보증 및 애프터 서비스

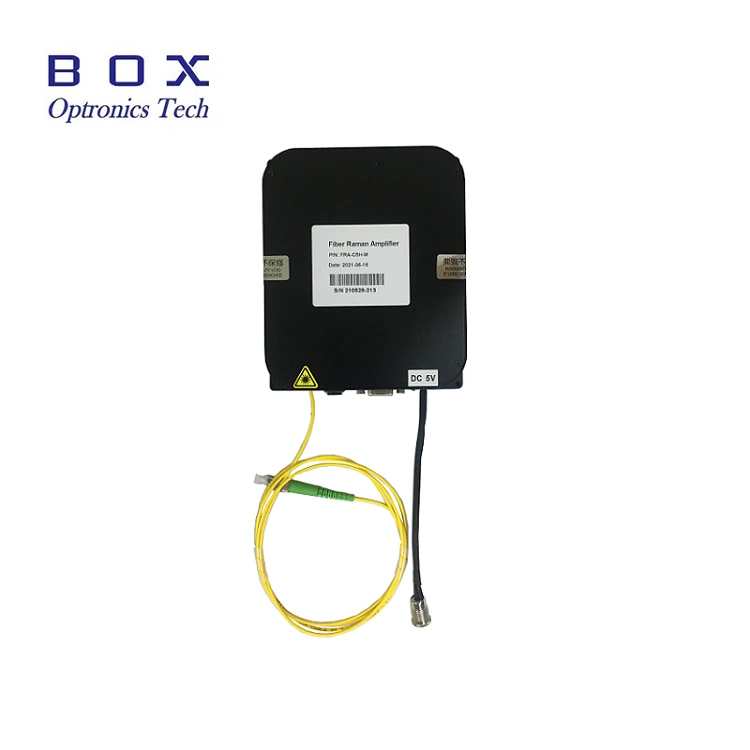

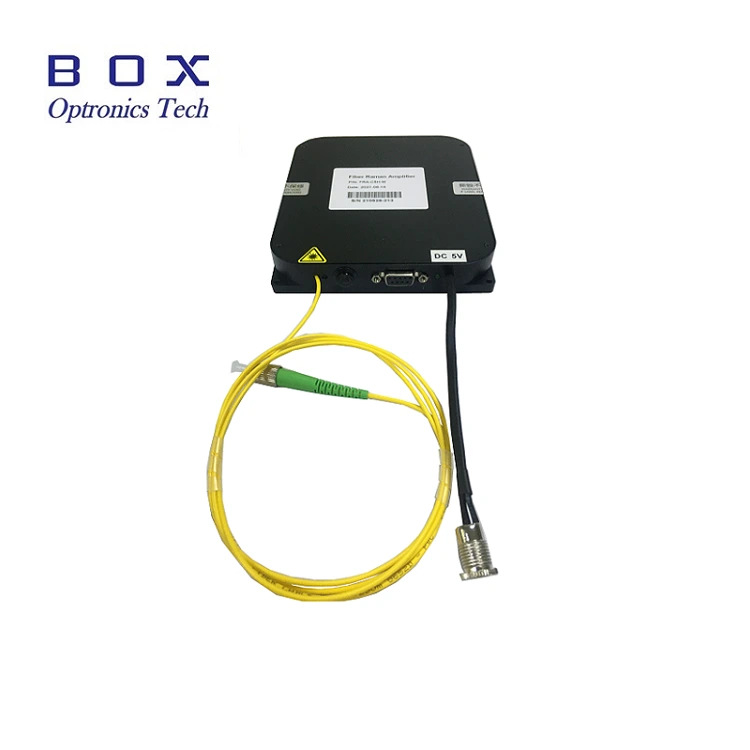

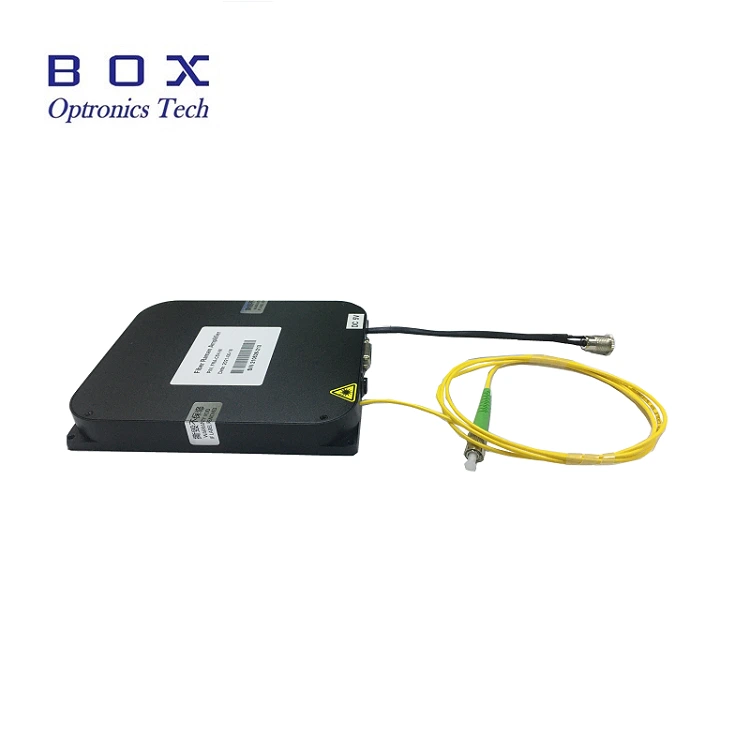

드라이브가 내장된 980nm 펌프 다이오드 레이저 모듈 회로는 광통신, 광섬유 증폭, 비선형 광학 연구. 레이저 칩, 구동 회로, 온도 조절 보호 장치와 광섬유 출력 구조가 하나로 통합되어 있습니다. 외부 드라이브 필요, 플러그 앤 플레이. 200mW/400mW/600mW를 사용할 수 있습니다. 에스엠 섬유 및 PM 섬유는 선택 사항입니다. 1년 보증. 레이저 소스를 사용하는 경우 모듈을 장시간 동안 사용하는 경우 방열을 고려하십시오. 배치 방열판의 모듈.
|
매개변수 |
단위 |
가치 |
메모 |
|
작동 파장 |
nm |
974±1, 976±1 |
|
|
출력 전력 |
밀리와트 |
200-700 |
|
|
전력 불안정 (단기 15분) |
데시벨 |
≤±0.02 |
|
|
전력 불안정 (장기 8시간) |
데시벨 |
≤±0.05 |
|
|
커넥터 |
- |
FC/APC |
|
|
섬유 종류 |
- |
Hi1060/PM980 |
|
|
치수 |
mm |
195(W)×220(D)×120(H) |
벤치탑 |
|
치수 |
mm |
150(W)×125(D)×20(H) |
기준 치수 |
|
전원 공급 장치 |
V |
AC 110~240V, <20W |
벤치탑 |
|
전원 공급 장치 |
V |
DC 5V/4A, <15W |
기준 치수 |
|
전력 손실 |
W |
≤ 60 |
|
|
작동 온도 |
℃ |
-5 ~ +55 |
|
|
보관온도 |
℃ |
-40 ~ +85 |
|
● 내장형 통합 드라이브 회로, 외부 없음 드라이버 보드가 필요합니다.
● 컴팩트하고 작은 크기로 통합에 적합 그리고 쉬운 설치.
● 전력 및 스펙트럼 안정성.
● 통신 인터페이스가 호환됩니다.
● 광섬유 증폭기(EDFA)용 펌프 소스.
● 레이저 감지 장비.
● 광섬유 통신 전송 시스템.
● 생물학적 탐지.

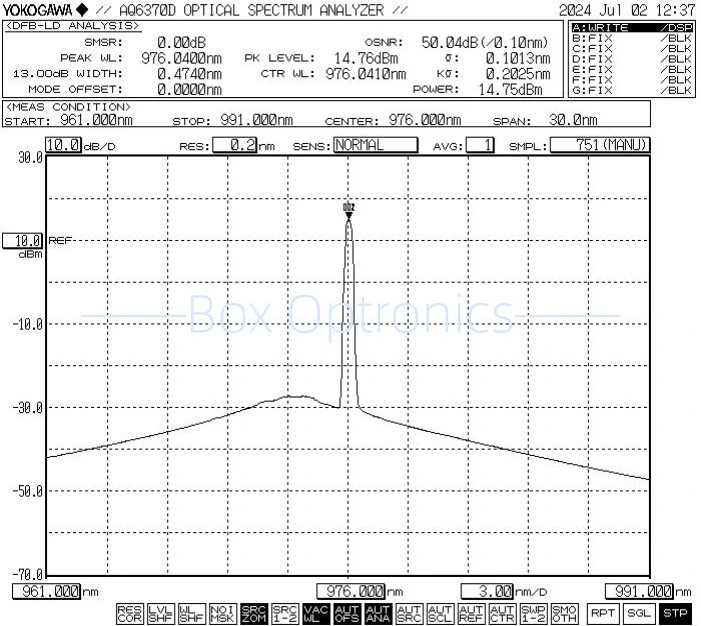

● 일반 스펙트럼: 976nm

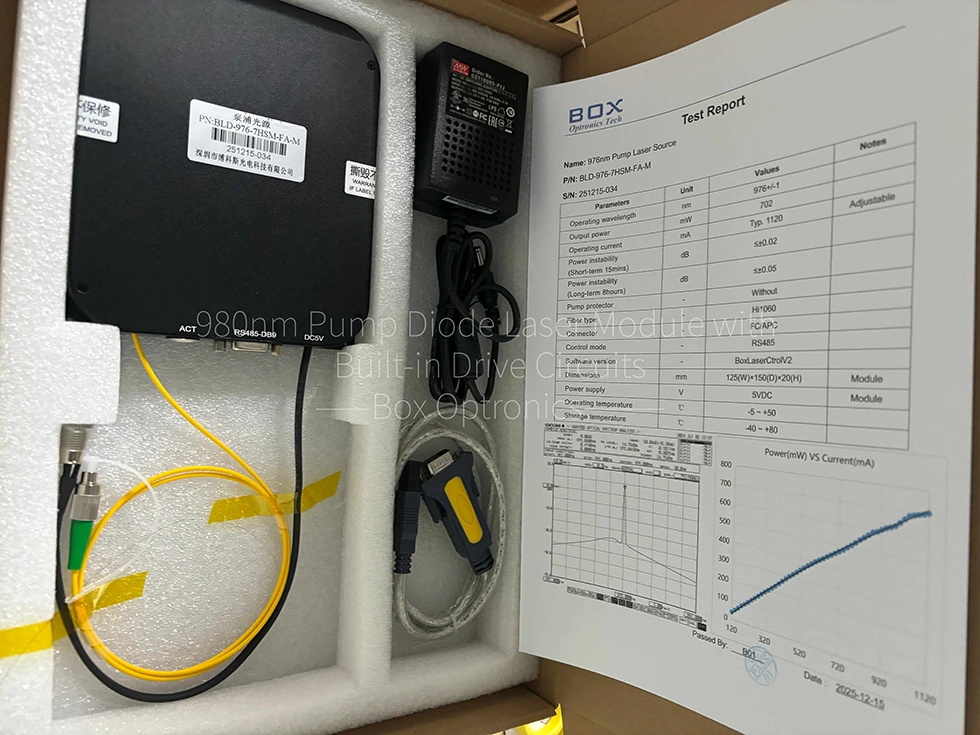

● 표준 액세서리
|
|
부속품 |
수량 |
|
1 |
펌프 레이저 소스(모듈 호스트) |
1 |
|
2 |
USB-RS485 DB9 데이터 케이블 |
1 |
|
3 |
전원 어댑터(옵션) |
1 |
|
4 |
제품 테스트 보고서 |
1 |
Step1.포장해체: 조립 전 확인사항 펌프 레이저 소스 모듈, USB를 포함한 모든 액세서리가 완전한지 여부 데이터 케이블, 전원 어댑터, 테스트 보고서 등
2단계.전원 공급 장치: DC에 연결됨 스위칭 전원 공급 장치 또는 해당 전력을 충족하는 조정된 전원 공급 장치 공급 요구 사항. 정품에 맞는 전원 어댑터(DC5V 또는 DC12V). 부적절한 전원 어댑터는 광원을 손상시킬 수 있습니다. (전원 어댑터 현지 전압 표준에 따라 공급됩니다.)
Step3.출력 광섬유 연결: 오픈 광섬유 커넥터 또는 플랜지의 더스트 캡을 확인하고 광섬유 끝면을 확인하십시오. 테스트할 장치 또는 전력계에 광섬유를 연결하거나 광섬유를 연결합니다. 오염 및 파손이 없는지 확인 후.
Setp4.호스트 컴퓨터에 연결: 사용 980nm 펌프 다이오드 레이저 모듈을 연결하는 USB-RS485 DB9 데이터 케이블 내장 드라이브 회로 및 컴퓨터; 컴퓨터는 먼저 USB-RS485 직렬 포트 데이터 케이블을 식별하는 전용 직렬 포트 드라이버, 그렇지 않으면 호스트 컴퓨터 소프트웨어와 광원 모듈을 사용할 수 없습니다. 올바르게 연결되고 통신됩니다. 드라이버는 Box Optronics에 문의하세요.

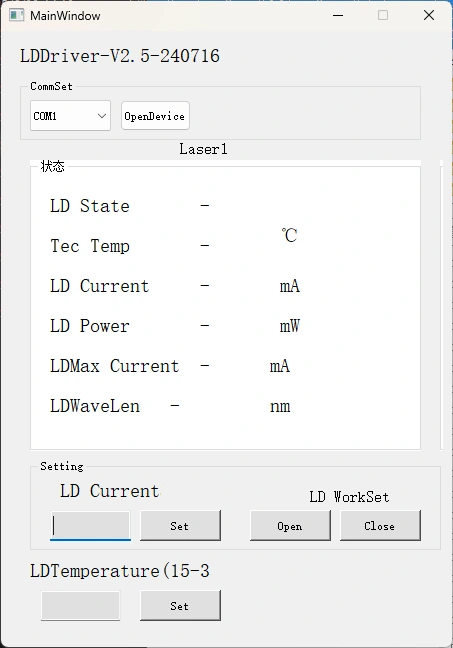

5단계.제어 소프트웨어: Box Optronics는 직렬 명령 또는 PC 소프트웨어를 제공합니다. 980nm 펌프 다이오드 레이저 모듈의 LD 전류 및 LD 온도 제어 내장형 드라이브 회로 포함. 올바른 포트를 선택하고 현재 및 온도를 확인한 후 열기 버튼을 클릭하세요. (손상을 방지하려면 드라이브 속도를 높이십시오. 초기 작동시 전류가 천천히 흐릅니다. 즉시 최대 전류를 적용하지 마십시오.)
Step6.사용 후에는 닫기 버튼을 클릭하고 전원을 끄고 연결을 해제하세요. 광섬유 연결.
|
이름 |
파장 |
출력 전력 |
섬유 종류 |
커넥터 |
차원 |
펌프 프로텍터 |
|
빌딩 |
-트리플 엑스 |
-더블 엑스 |
더블 엑스 |
-더블 엑스 |
-엑스 |
X |
|
펌프 레이저 소스 |
974: 974nm 976: 976nm |
2H: 200mW 4H: 400mW 6H: 600mW 다른 |
SM: 하이1060 오후: PM980 |
FA: FC/APC SA: SC/APC 다른 |
남: 모듈 비: 벤치탑 |
Null:없이 P1:1064nm에 대한 보호 P5:1550nm에 대한 보호 |
예: BLD-976-6HSM-FA-MP1
(주문 정보: 내장형 980nm 펌프 다이오드 레이저 모듈 드라이브 회로, 976nm, 600mW 출력 전력, SM Hi1060 파이버, FC/APC 포함 커넥터, 1064 nm 반사광으로부터 보호, 모듈 패키지).
*펌프 보호 장치가 장착되어 있으면 출력 전력 감쇠는 10~15%입니다.
기타 맞춤형 요구 사항에 대해서는 sales06@boxoptronics.com으로 문의하십시오.
● 견적 조건
(1) EXW:
DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.
(2) DAP:
계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.
● 지불 조건
PayPal 및 T/T를 사용할 수 있습니다.
제작기간은 영업일 기준 10일 정도 소요됩니다. (어떤 것이 있다면 재고가 있으면 더 빨리 배송됩니다.)
국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

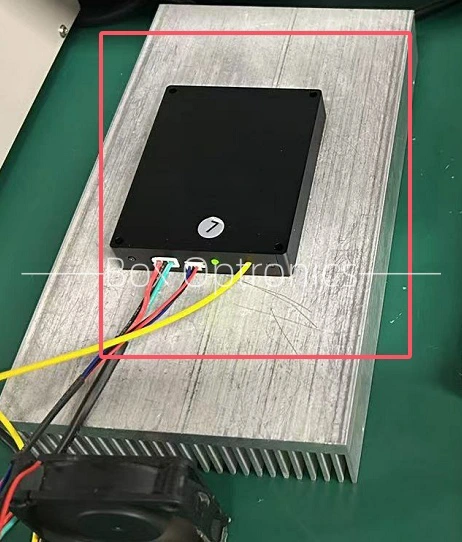

● 광원모듈을 장기간 사용할 때에는 반드시 모듈을 방열판 위에 장착하여 방열 및 환기를 고려하십시오. 싱크대.
● 시작할 때 먼저 전원 스위치와 스위치가 모두 켜져 있는지 확인하십시오. 키 스위치가 "꺼짐" 위치에 있는 경우 전원 공급 장치를 연결하십시오. 종료할 때 먼저 키 스위치를 끄십시오. 표시가 나타날 때까지 기다리십시오 전원 공급 장치를 분리하기 전에 표시등이 꺼졌습니다. 절대 직접적으로 장비가 작동하는 동안 전원을 차단하십시오.
● 광섬유 커넥터를 자주 꽂거나 뽑지 마십시오. 먼지 축적 및 단면 손상.
● 보푸라기가 없는 천으로 광섬유 커넥터를 청소하고 천으로 검사합니다. 연결 전 광섬유 단면 감지기. 항상 광섬유를 연결/분리하세요 끝면 연소를 방지할 수 있는 전원이 없습니다. 사용하지 않는 커넥터를 더스트 캡으로 막으십시오.
● 건조하고 습기가 없는 환경에 장비를 보관하십시오.
● 보증 기간:
1년 이내에 사람의 과실이 아닌 결함에 대한 무상 수리 또는 교체 구입 후 1년. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.
● 무료 보증 제외 사항:
무상 보증 기간 동안에는 무상 수리 또는 교환 서비스를 제공합니다. 제품 품질 문제로 인한 하자에 대해서는 유상 처리해 드립니다. 그러나 박스 Optronics는 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다. 보증 기간 내의 경우:
(1) 자연적 요인(예: 번개, 먼지)으로 인한 손상 또는 환경 영향.
(2) 사용자의 부적절한 조작으로 인한 오작동.
(3) 인간의 실수로 인한 명백한 물리적 손상.
(4) 무단 분해, 개조, 수리.
(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.
(6) 운송 중 손상 또는 손실.
*열 분산 장기간 사용을 위해
