1457nm 라만 펌프 레이저 소스

목차

1. 소개 1457nm 라만 펌프 레이저 소스

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 표준 액세서리

6. 안전운전 안내

7. 주문정보

8. 데이터시트 및 테스트시트

9. 견적 조건 및 결제

10. 리드타임

11. 작동 참고 사항 및 유지보수

12. 품질 보증 및 애프터 서비스

제품소개

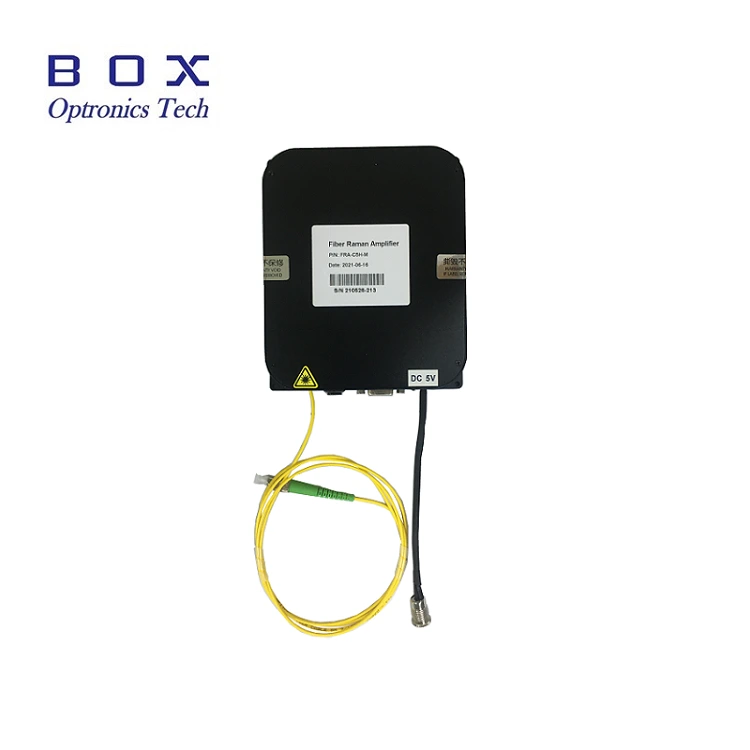

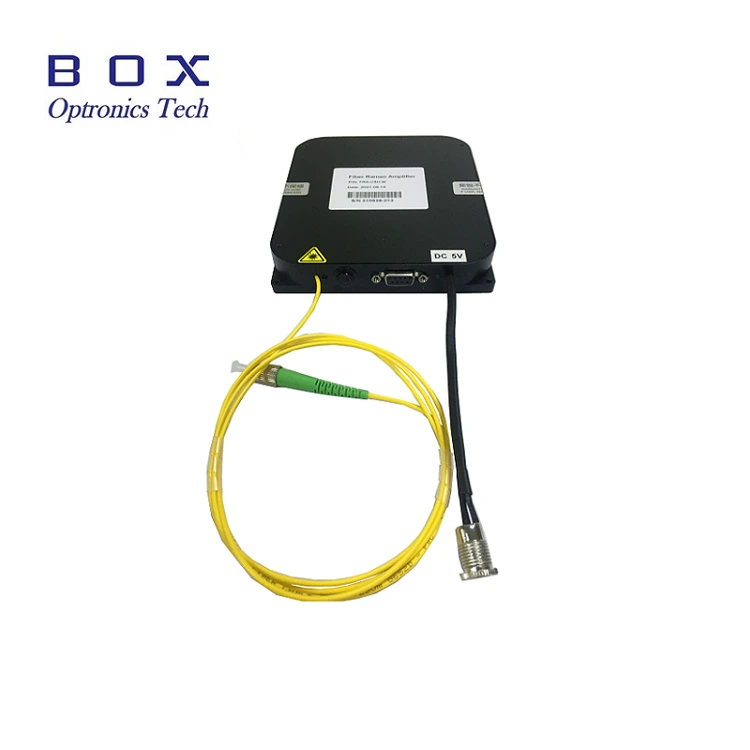

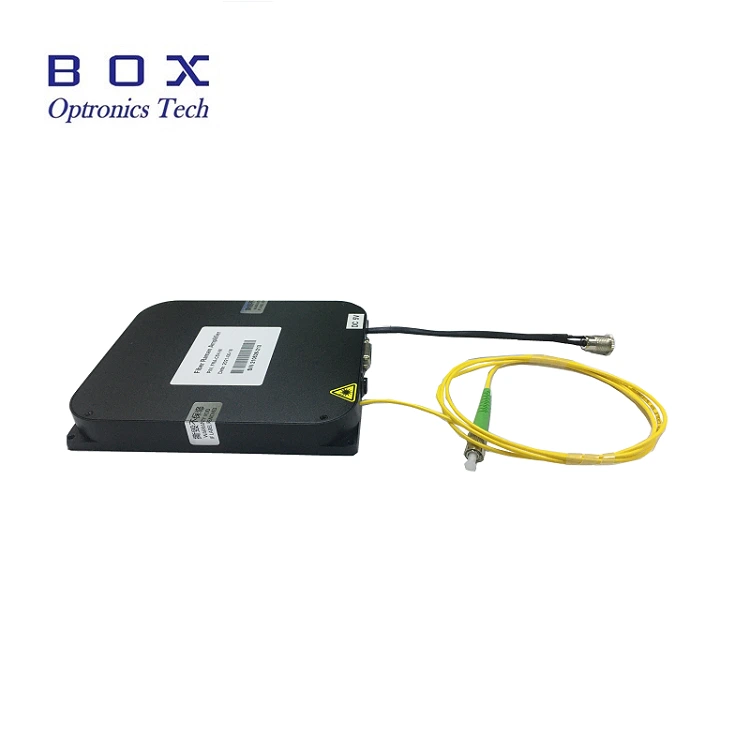

이것은 광섬유를 갖춘 1457nm 라만 펌프 레이저 소스입니다. 라만 광섬유 증폭기 및 Er 도핑 광섬유 증폭기용으로 설계된 브래그 격자, 전문적으로 설계된 드라이브 회로와 TEC 제어로 안전을 보장합니다. 레이저의 작동, 안정적인 출력, 스펙트럼. 제공될 수 있습니다 RS-485 통신 인터페이스를 갖춘 데스크탑 또는 모듈형 패키지 시스템 통합을 위한 모니터링 소프트웨어. 400mW의 고출력. 이용해주세요 정격 전압, 온도 및 습도 제어로 좋은 열을 보장합니다. 손실, 출력 과부하 및 오염을 방지합니다.

제품 사양

제품특징

● 400mW 높은 출력 전력;

● 힘과 스펙트럼 안정성;

● DB9 쉬운 통합을 위한 Female(RS485) 통신.

 제품 응용

● 라만 광섬유 증폭기;

● EDFA Er-drop 광섬유 증폭기.

제품 세부정보

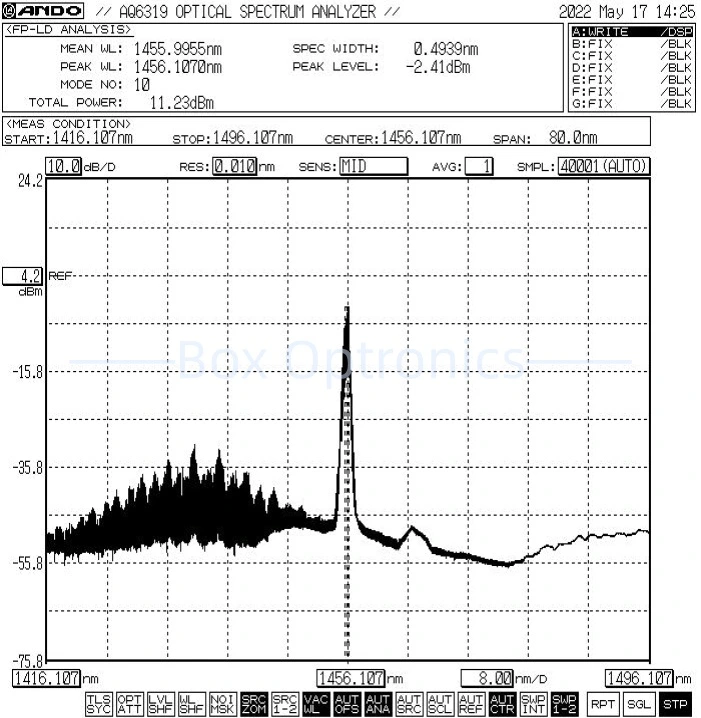

● 일반적인 스펙트럼: 1457nm, +/-1 허용 오차.

● 표준 액세서리

작동 단계

Step1.포장해체: 조립 전 확인사항 펌프 레이저 소스 모듈, USB를 포함한 모든 액세서리가 완전한지 여부 데이터 케이블, 전원 어댑터, 테스트 보고서 등

2단계.전원 공급 장치: DC에 연결됨 스위칭 전원 공급 장치 또는 해당 전력을 충족하는 조정된 전원 공급 장치 공급 요구 사항. 정품에 맞는 전원 어댑터(DC5V 또는 DC12V). 부적절한 전원 어댑터는 광원을 손상시킬 수 있습니다. (전원 어댑터 현지 전압 표준에 따라 공급됩니다.)

Step3.출력 광섬유 연결: 오픈 광섬유 커넥터 또는 플랜지의 더스트 캡을 확인하고 광섬유 끝면을 확인하십시오. 테스트할 장치 또는 전력계에 광섬유를 연결하거나 광섬유를 연결합니다. 오염 및 파손이 없는지 확인 후.

Setp4.호스트 컴퓨터에 연결: 사용 1457nm 라만 펌프 레이저 소스를 연결하기 위한 USB-RS485 DB9 데이터 케이블 컴퓨터; 컴퓨터는 먼저 전용 직렬 포트 드라이버를 설치해야 합니다. USB-RS485 직렬 포트 데이터 케이블을 식별하십시오. 그렇지 않으면 호스트 컴퓨터 소프트웨어와 광원 모듈이 올바르게 연결되지 않고 전달되었습니다. 드라이버는 Box Optronics에 문의하세요.

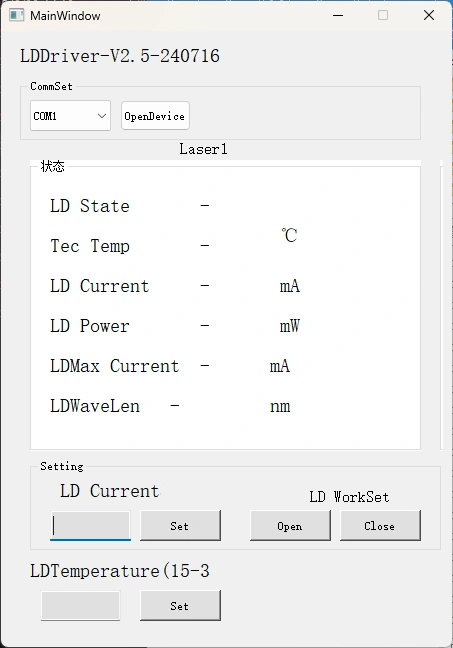

5단계.제어 소프트웨어: Box Optronics는 직렬 명령 또는 PC 소프트웨어를 제공합니다. 1457nm 라만 펌프 레이저의 LD 전류 및 LD 온도 제어 출처. 올바른 포트를 선택하고 전류와 온도를 설정한 다음 클릭하세요. 열기 버튼. (손상을 방지하려면 드라이브 전류를 천천히 증가시키십시오. 초기 작동. 즉시 최대 전류를 적용하지 마십시오.)

Step6.사용 후에는 닫기 버튼을 클릭하고 전원을 끄고 연결을 해제하세요. 광섬유 연결.

주문 정보

예: BSLD-1457-4HSM-FA-M

(주문 정보: 1457nm 라만 펌프 레이저 소스, 400mW 출력 전원, SMF-28e 파이버, FC/APC 커넥터, 모듈 패키지 포함).

기타 맞춤형 요구 사항에 대해서는 다음 연락처로 문의하십시오. sales06@boxoptronics.com

데이터시트 및 테스트시트

데이터시트

테스트 시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10~15일 정도 소요됩니다. (있는 경우 일부 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 참고 사항 및 유지보수

● 광섬유를 자주 삽입하거나 제거하는 것은 권장되지 않습니다. 먼지를 방지하기 위해 입력과 출력 양쪽에 커넥터가 있습니다. 삽입 손실이 증가하거나 타버릴 수 있는 오염 광섬유 커넥터 끝면.

● 보푸라기가 없는 천으로 광섬유 커넥터를 청소하고 천으로 검사합니다. 연결 전 광섬유 단면 감지기. 항상 광섬유를 연결/분리하세요 끝면 연소를 방지할 수 있는 전원이 없습니다. 광섬유 커넥터는 다음과 같아야 합니다. 더스트 캡으로 덮여 있습니다.

● 출력 광섬유를 다른 광섬유에 연결해야 하는 경우 융착 접속기를 사용하는 것이 좋습니다.

● 습기, 먼지, 부식에 주의하세요. 저장 건조한 곳에.

품질 보증 및 애프터 서비스

● 보증 기간:

1년 이내에 사람의 과실이 아닌 결함에 대한 무상 수리 또는 교체 구입 후 1년. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안에는 무상 수리 또는 교환 서비스를 제공합니다. 제품 품질 문제로 인한 하자에 대해서는 유상 처리해 드립니다. 그러나 박스 Optronics는 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다. 보증 기간 내의 경우:

(1) 자연적 요인(예: 번개, 먼지)으로 인한 손상 또는 환경 영향.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 인간의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조, 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
