Fabry Perot FP 레이저 소스 모듈

목차

1. Fabry Perot FP 레이저 소스 모듈 소개

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 제품 세부정보

6. 안전운전 안내

7. 주문정보

8. 데이터시트 및 테스트시트

9. 견적 및 지불 조건

10. 리드타임

11. 작동 참고 사항 및 유지 관리

12. 품질 보증 및 애프터 서비스

제품소개-Fabry Perot FP 레이저 소스 모듈

Fabry Perot FP 레이저 소스 모듈은 전문적으로 설계된 구동 회로인 반도체 레이저 칩과 TEC 제어를 채택하여 레이저의 안전한 작동, 안정적인 출력 전력 및 스펙트럼을 보장합니다. 532nm, 785nm, 1064nm는 선택 사항입니다. 출력 전력은 50mW 이상입니다. 운영 및 통합을 위해 PC 호스트 명령 및 소프트웨어가 제공됩니다. 생의학 및 스펙트럼 분석을 위한 펌프 레이저 소스로 적합합니다.

제품 사양-Fabry Perot FP 레이저 소스 모듈

제품 특징-Fabry Perot FP 레이저 소스 모듈

● 50mW의 높은 출력;

● 안정적인 전력 및 스펙트럼;

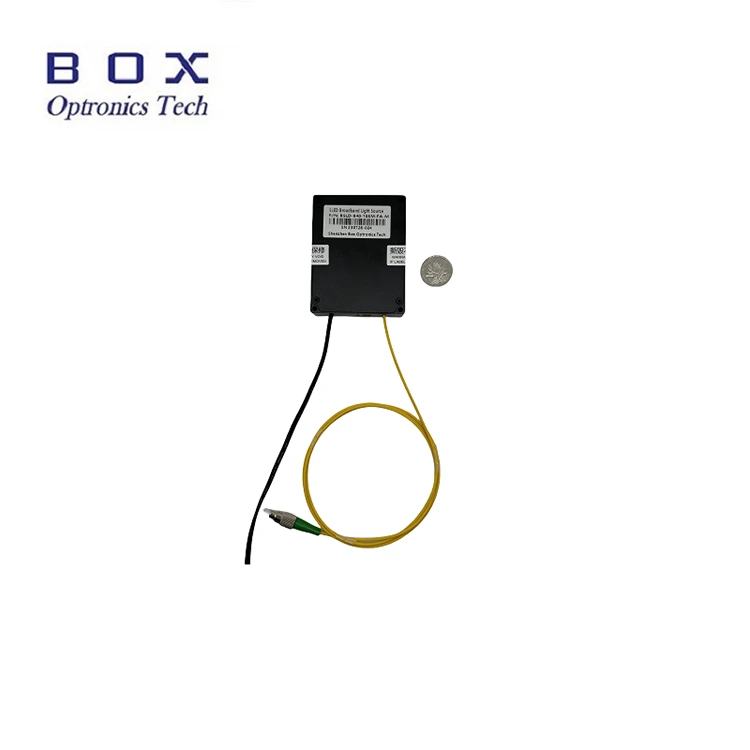

● 70x90x18mm 컴팩트 모듈 패키지.

제품 응용 분야-Fabry Perot FP 레이저 소스 모듈

● 생물의학;

● 스펙트럼 분석;

● 광섬유 센서.

제품 세부 정보-Fabry Perot FP 레이저 소스 모듈

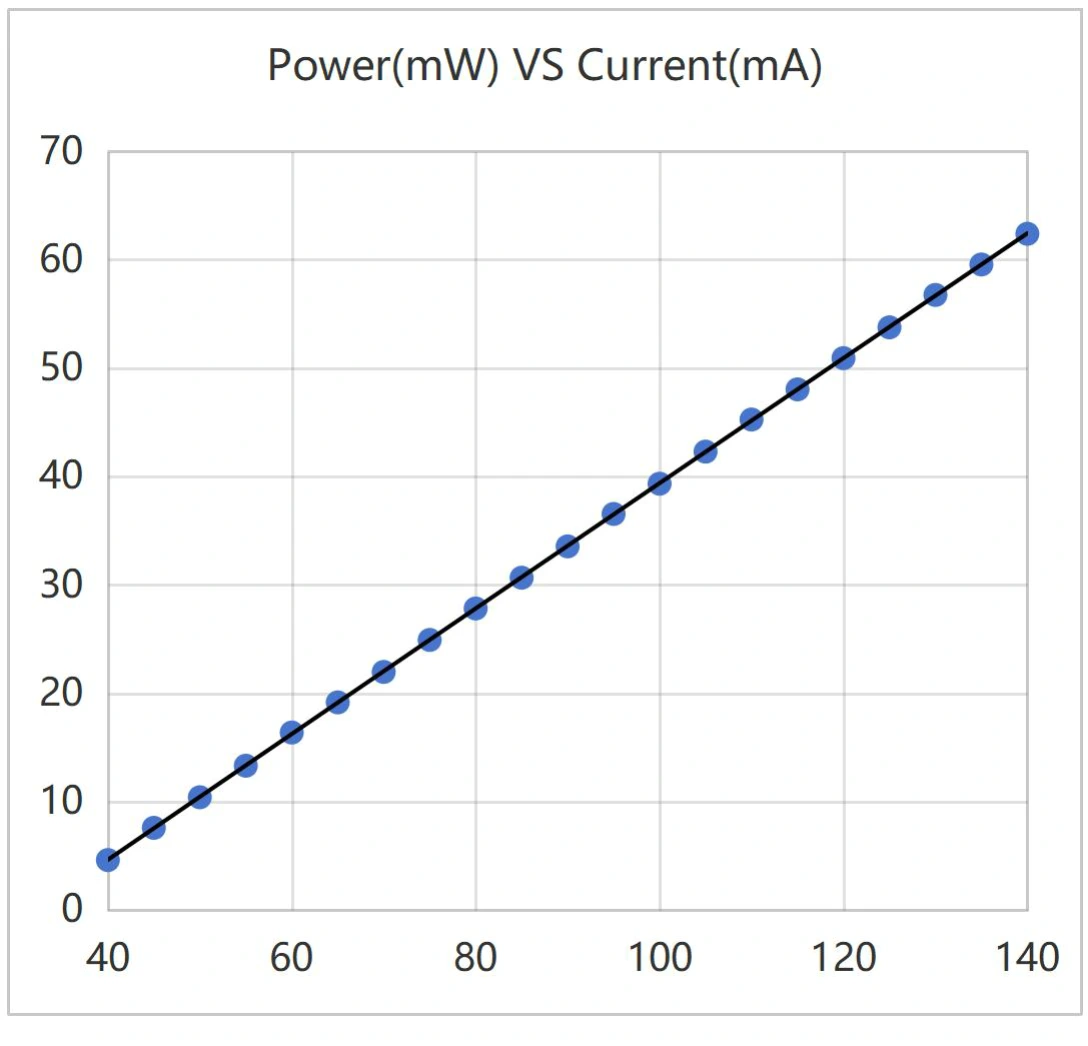

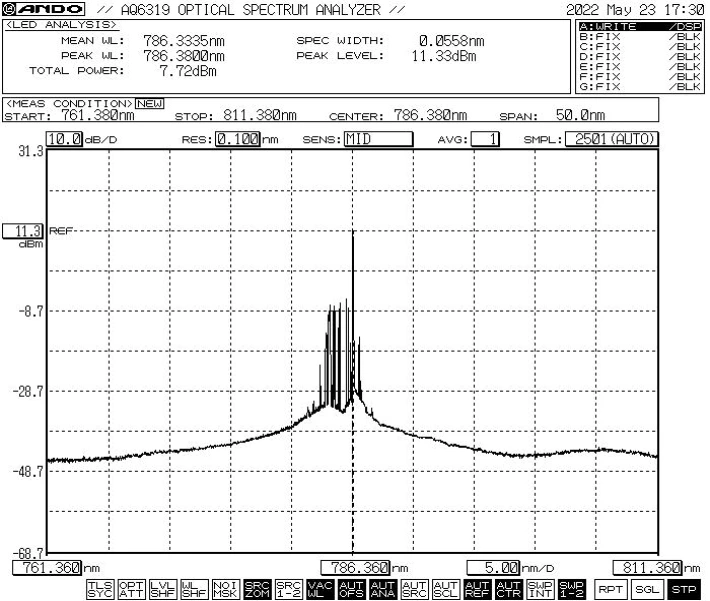

● 일반 곡선: 785nm 50mW FP 레이저 소스

작업 단계 - Fabry Perot FP 레이저 소스 모듈

1단계. 포장 풀기: 조립하기 전에 모든 부속품이 완전한지 확인하십시오.

2단계. 전원 공급 장치: DC 스위칭 전원 공급 장치 또는 해당 전원 공급 장치 요구 사항을 충족하는 조정된 전원 공급 장치에 연결됩니다. 정품에 맞는 전원 어댑터(DC5V 또는 DC12V)만 사용하십시오. 부적절한 전원 어댑터는 광원을 손상시킬 수 있습니다. (현지 전압 규격에 따라 전원 어댑터가 제공됩니다.)

3단계. 출력 광섬유 연결 : 광섬유 커넥터 또는 플랜지의 더스트 캡을 열고 광섬유 끝면을 확인하고 오염 및 손상이 없는지 확인한 후 테스트할 장치 또는 전력계에 광섬유를 연결하거나 광섬유를 접속하십시오.

설정4. 호스트 컴퓨터에 연결: USB-RS485 DB9 데이터 케이블을 사용하여 Fabry Perot FP 레이저 소스 모듈과 컴퓨터를 연결합니다. 컴퓨터는 먼저 USB-RS485 직렬 포트 데이터 케이블을 식별하기 위해 전용 직렬 포트 드라이버를 설치해야 합니다. 그렇지 않으면 호스트 컴퓨터 소프트웨어와 광원 모듈이 올바르게 연결되고 통신될 수 없습니다. 드라이버는 Box Optronics에 문의하세요.

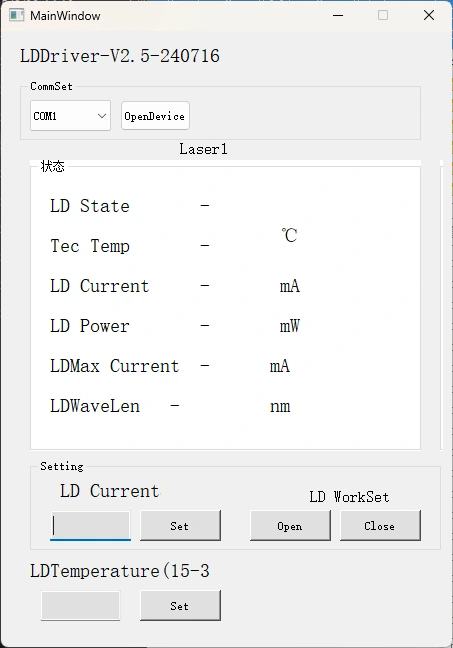

5단계. 제어 소프트웨어: Box Optronics는 Fabry Perot FP 레이저 소스 모듈의 LD 전류를 제어하기 위한 직렬 명령 또는 PC 소프트웨어를 제공합니다. 올바른 포트를 선택하고 전류와 온도를 설정한 다음 열기 버튼을 클릭하세요. (손상을 방지하려면 초기 작동 시 구동 전류를 천천히 올리십시오. 즉시 최대 전류를 인가하지 마십시오.)

6단계. 사용 후에는 닫기 버튼을 클릭하고 전원을 끄고 광섬유 연결을 분리하십시오.

주문 정보-Fabry Perot FP 레이저 소스 모듈

예: BFL-F1064-50SM-FA-M

(주문 정보: Fabry Perot FP 레이저 소스 모듈, 1064nm, 50mW 출력, SM 광섬유 포함, FC/APC 커넥터, 모듈 패키지).

기타 맞춤형 요구 사항에 대해서는 sales06@boxoptronics.com으로 문의하십시오.

데이터시트 및 테스트시트-Fabry Perot FP 레이저 소스 모듈

데이터시트

테스트 시트

견적 및 지불 조건-Fabry Perot FP 레이저 소스 모듈

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 EXW 사용을 권장합니다. 우리는 귀하의 계정을 통해 배송합니다. 우리는 배송비를 청구하지 않습니다.

(2) DAP:

계정이 없으신 경우, 상품 배송비를 선불로 결제해 주시기 바랍니다.

(3)기타

● 결제 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임-Fabry Perot FP 레이저 소스 모듈

생산: 영업일 기준 10-15일. (재고가 있을 경우 빠른 배송이 가능합니다.)

국제 물류: 영업일 기준 3-5일.

작동 참고 사항 및 유지 관리 - Fabry Perot FP 레이저 소스 모듈

● 광섬유 커넥터를 자주 삽입하거나 제거하는 것은 먼지 오염으로 인해 삽입 손실이 증가하거나 광섬유 커넥터 끝면이 타는 것을 방지하는 것이 좋습니다.

● 보푸라기가 없는 천으로 광케이블 커넥터를 청소하고 연결하기 전에 광케이블 단면 감지기로 검사하십시오. 단면 연소를 방지하려면 항상 전원 없이 광섬유를 연결/분리하십시오. 광섬유 커넥터는 먼지 캡으로 덮어야 합니다.

● 출력 광섬유를 다른 광섬유에 연결해야 할 경우 융착 접속기를 사용하는 것이 좋습니다.

● 습기, 먼지, 부식에 주의하세요. 건조한 곳에 보관하십시오.

품질 보증 및 애프터 서비스-Fabry Perot FP 레이저 소스 모듈

● 보증 기간:

구입일로부터 1년 이내에 사람의 과실로 인한 결함이 아닌 경우 무상 수리 또는 교체해 드립니다. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안, 제품 품질 문제로 인한 고장에 대해서는 무상 수리 또는 교환 서비스를 제공해 드립니다. 그러나 Box Optronics는 보증 기간 내에 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다.

(1) 자연적 요인(예: 번개, 먼지) 또는 환경적 영향으로 인한 손상.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 사람의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조 또는 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
