840nm 10mW 40nm SLD 광대역 광원

목차

1. 840nm 10mW 40nm SLD 광대역 광원 도입

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 제품 세부정보

6. 안전운전 안내

7. 주문정보

8. 데이터시트 및 테스트시트

9. 견적 및 지불 조건

10. 리드타임

11. 작동 참고 사항 및 유지 관리

12. 품질 보증 및 애프터 서비스

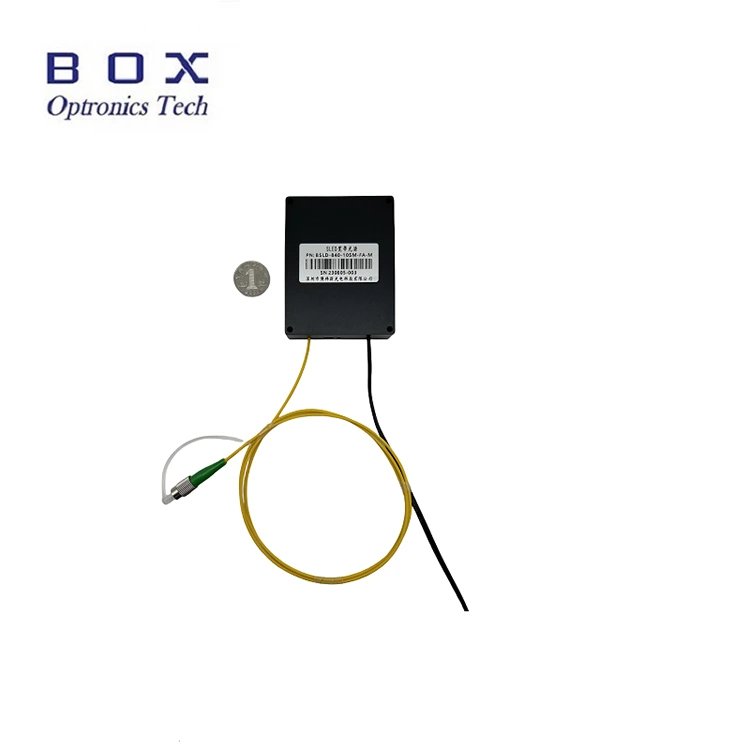

제품소개 - 840nm 10mW 40nm SLD 광대역 광원

이것은 초발광 다이오드 기술을 채택한 840nm 10mW 40nm SLD 광대역 광원으로 출력 전력이 10mW 이상, 40nm에서 -3dB 대역폭, 평탄한 스펙트럼, 낮은 리플 및 탁월한 장기 안정성을 제공합니다.

RS-485 통신 인터페이스와 시스템 통합을 위한 모니터링 소프트웨어를 갖춘 터치스크린 벤치탑 및 모듈형 구성을 지원합니다. 광섬유 감지 및 의료 영상에 적합합니다. 단면 연소를 방지하려면 항상 전원 없이 광섬유를 연결/분리하십시오.

제품 사양 - 840nm 10mW 40nm SLD 광대역 광원

제품 특징 - 840nm 10mW 40nm SLD 광대역 광원

낮은 스펙트럼 리플; 엘

편평한 스펙트럼;

손쉬운 통합을 위한 DB9 Female(RS485) 통신;

맞춤형 출력 전력 및 광섬유 유형.

제품 응용-840nm 10mW 40nm SLD 광대역 광원

광섬유 감지;

의료 영상;

광간섭 단층촬영(OCT).

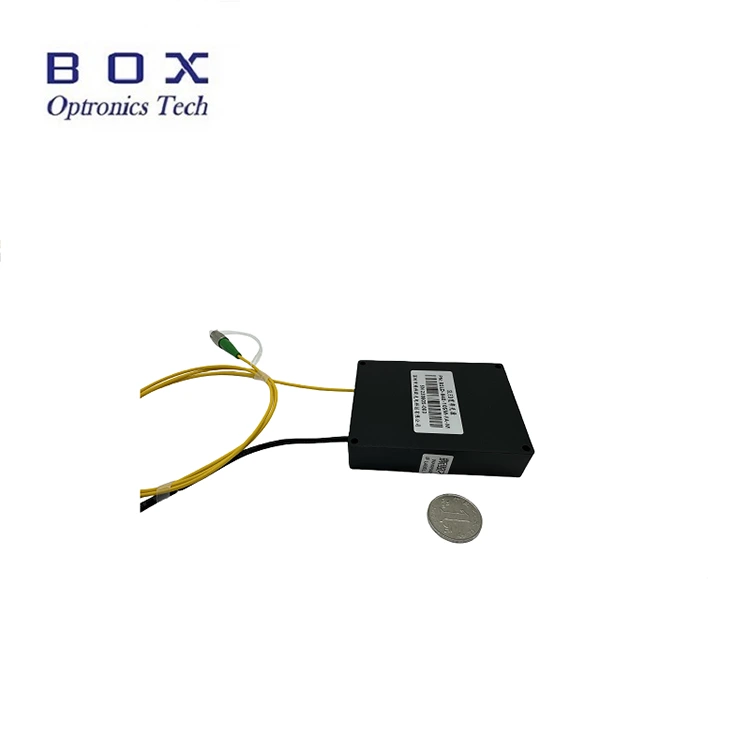

제품 세부 정보 - 840nm 10mW 40nm SLD 광대역 광원

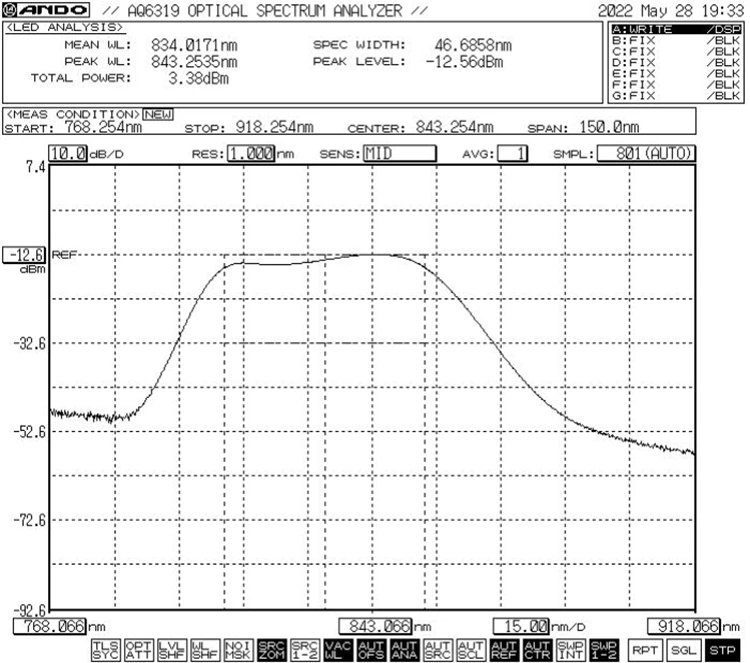

일반적인 스펙트럼: -3dB 대역폭 Min.40nm / Typ.45nm

치수(mm)

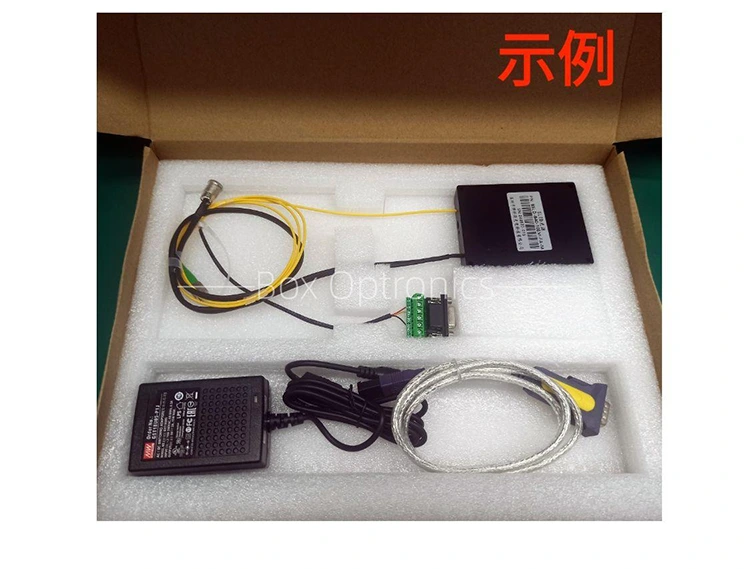

표준 액세서리

작동 단계 - 840nm 10mW 40nm SLD 광대역 광원

1단계. 포장 풀기: 조립하기 전에 SLED 광원 모듈, USB 데이터 케이블, 녹색 포트 케이블, 전원 어댑터, 테스트 보고서 등 모든 액세서리가 완전한지 확인하십시오.

2단계. 전원 공급 장치: DC 스위칭 전원 공급 장치 또는 해당 전원 공급 장치 요구 사항을 충족하는 조정된 전원 공급 장치에 연결됩니다. 정품에 맞는 전원 어댑터(DC5V 또는 DC12V)만 사용하십시오. 부적절한 전원 어댑터는 광원을 손상시킬 수 있습니다. (현지 전압 규격에 따라 전원 어댑터가 제공됩니다.)

3단계. 출력 광섬유 연결 : 광섬유 커넥터 또는 플랜지의 더스트 캡을 열고 광섬유 끝면을 확인하고 오염 및 손상이 없는지 확인한 후 테스트할 장치 또는 전력계에 광섬유를 연결하거나 광섬유를 접속하십시오.

설정4. 호스트 컴퓨터에 연결: 녹색 포트 케이블과 USB-RS485 DB9 데이터 케이블을 사용하여 840nm 10mW 40nm SLD 광대역 광원과 컴퓨터를 연결합니다. 컴퓨터는 먼저 USB-RS485 직렬 포트 데이터 케이블을 식별하기 위해 전용 직렬 포트 드라이버를 설치해야 합니다. 그렇지 않으면 호스트 컴퓨터 소프트웨어와 광원 모듈이 올바르게 연결되고 통신될 수 없습니다. 드라이버는 Box Optronics에 문의하세요.

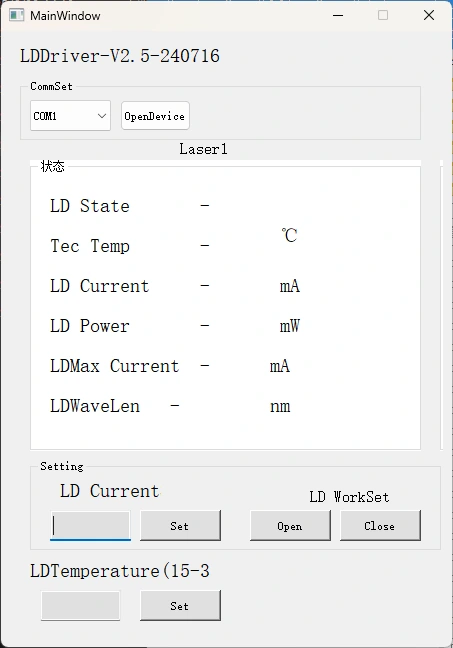

5단계. 제어 소프트웨어: Box Optronics는 840nm 10mW 40nm SLD 광대역 광원의 LD 전류 및 LD 온도를 제어하기 위한 직렬 명령 또는 PC 소프트웨어를 제공합니다. 올바른 포트를 선택하고 전류와 온도를 설정한 다음 열기 버튼을 클릭하세요. (손상을 방지하려면 초기 작동 시 구동 전류를 천천히 올리십시오. 즉시 최대 전류를 인가하지 마십시오.)

6단계. 사용 후에는 닫기 버튼을 클릭하고 전원을 끄고 광섬유 연결을 분리하십시오.

주문 정보-840nm 10mW 40nm SLD 광대역 광원

예: BSLD-840-104SM-FA-M

(주문 정보: 840nm 10mW 40nm SLD 광대역 광원, SM Hi780 파이버, FC/APC 커넥터, 모듈 패키지, 5VDC 전원 공급 장치 포함).

기타 맞춤형 요구 사항에 대해서는 sales06@boxoptronics.com으로 문의하십시오.

데이터시트 및 테스트시트 - 840nm 10mW 40nm SLD 광대역 광원

데이터시트

테스트 시트

견적 및 지불 조건 - 840nm 10mW 40nm SLD 광대역 광원

견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 EXW 사용을 권장합니다. 우리는 귀하의 계정을 통해 배송합니다. 우리는 배송비를 청구하지 않습니다.

(2) DAP:

계정이 없으신 경우, 상품 배송비를 선불로 결제해 주시기 바랍니다.

(3)기타

지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임-840nm 10mW 40nm SLD 광대역 광원

제작기간 : 영업일 기준 10일. (재고가 있을 경우 빠른 배송이 가능합니다.)

국제 물류: 영업일 기준 3-5일.

작동 참고 사항 및 유지 관리 - 840nm 10mW 40nm SLD 광대역 광원

먼지 오염으로 인해 삽입 손실이 증가하거나 광섬유 커넥터 끝면이 타는 것을 방지하기 위해 출력 끝에서 광섬유 커넥터를 자주 삽입하거나 제거하는 것은 권장되지 않습니다.

보푸라기가 없는 천으로 광케이블 커넥터를 청소하고 연결하기 전에 광케이블 단면 감지기로 검사하십시오. 단면 연소를 방지하려면 항상 전원 없이 광섬유를 연결/분리하십시오. 광섬유 커넥터는 먼지 캡으로 덮어야 합니다.

출력 광섬유를 다른 광섬유에 연결해야 하는 경우 융착 접속기를 사용하는 것이 좋습니다.

습기, 먼지, 부식에 주의하세요. 건조한 곳에 보관하십시오.

품질 보증 및 애프터 서비스-840nm 10mW 40nm SLD 광대역 광원

보증 기간:

구입일로부터 1년 이내에 사람의 과실로 인한 결함이 아닌 경우 무상 수리 또는 교체해 드립니다. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

무료 보증 제외 사항:

무상 보증 기간 동안, 제품 품질 문제로 인한 고장에 대해서는 무상 수리 또는 교환 서비스를 제공해 드립니다. 그러나 Box Optronics는 보증 기간 내에 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다.

(1) 자연적 요인(예: 번개, 먼지) 또는 환경적 영향으로 인한 손상.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 사람의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조 또는 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
