1060nm 5mW SLED 레이저 다이오드

목차

1. 1060nm 5mW SLED 레이저 다이오드 소개

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 포장예

6. 주문정보

7. 데이터시트

8. 견적 및 지불 조건

9. 리드타임

10. 작동 참고 사항

11. 품질 보증 및 애프터 서비스

제품소개

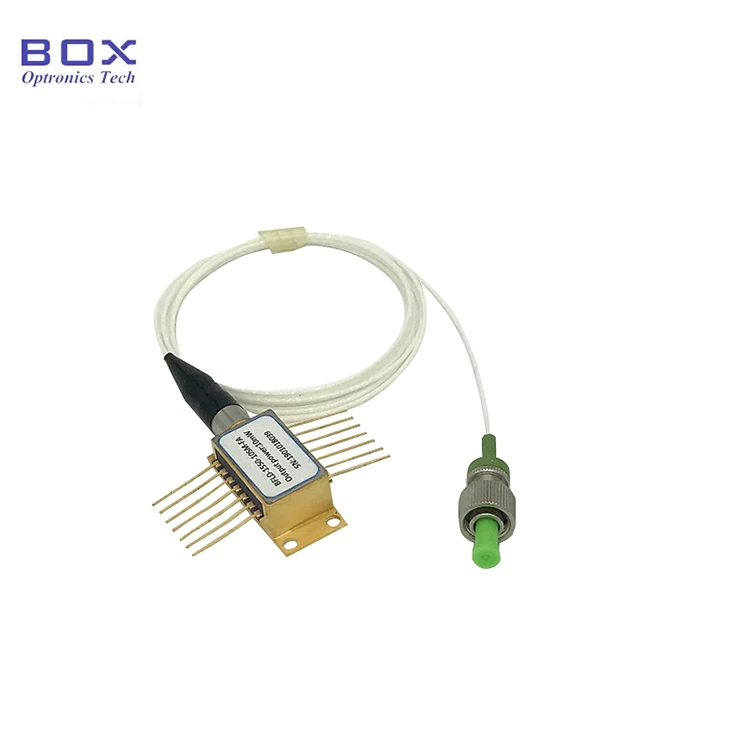

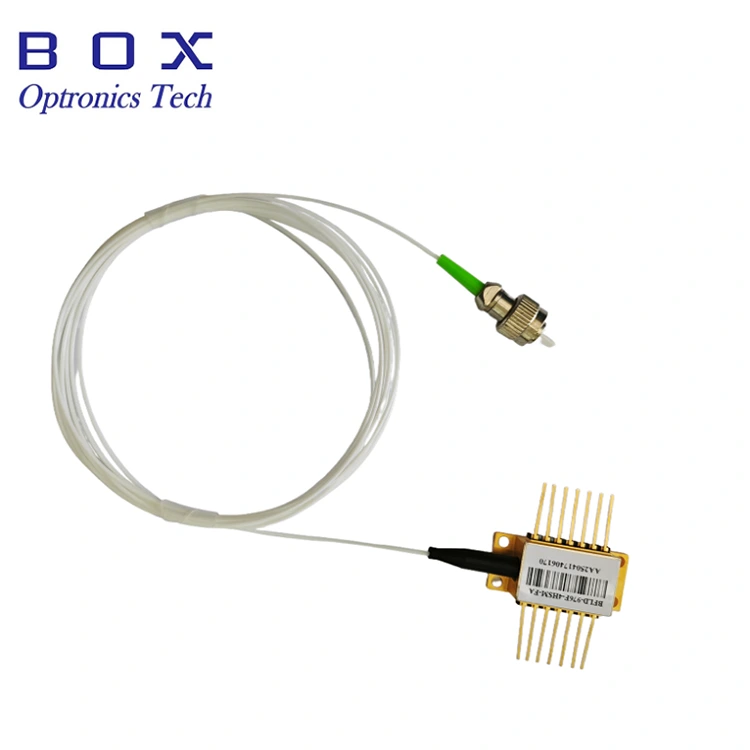

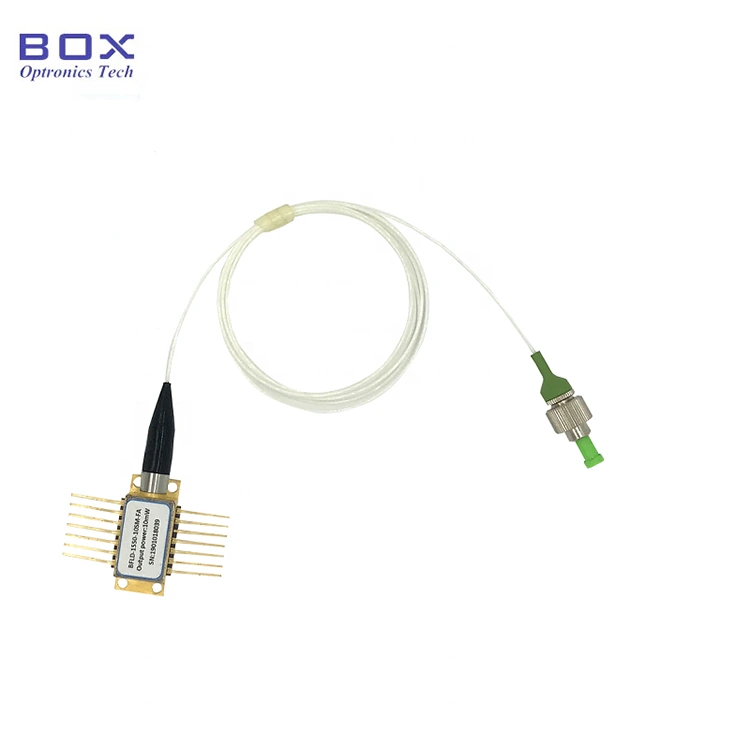

이것은 14핀 버터플라이 패키지를 갖춘 1060nm 5mW SLED 레이저 다이오드입니다. 최대 5mW의 출력 전력, 15nm 3dB 이상의 대역폭을 특징으로 하며 안정적이고 부드러운 스펙트럼을 위해 TEC와 서미스터를 통합합니다. OCT(광간섭단층촬영)에 적합합니다. 핀에 납땜이 필요한 경우 납땜 온도는 260°C를 초과해서는 안 되며 납땜 시간은 10초를 초과하면 안 됩니다.

제품 사양

제품특징

● SM Hi1060 또는 PM980 피그테일;

● 최대 5mW의 출력 전력;

● TEC 및 모니터 PD가 포함된 14핀 BTF 패키지.

제품 응용

● 광섬유 자이로스코프;

● 광섬유 감지 시스템;

● 광학 장비 시스템.

제품 세부정보

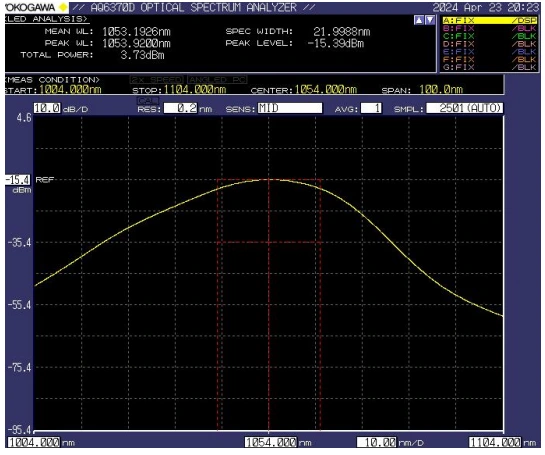

● 일반적인 스펙트럼: -3dB 대역폭 Min.15nm / Typ.20nm

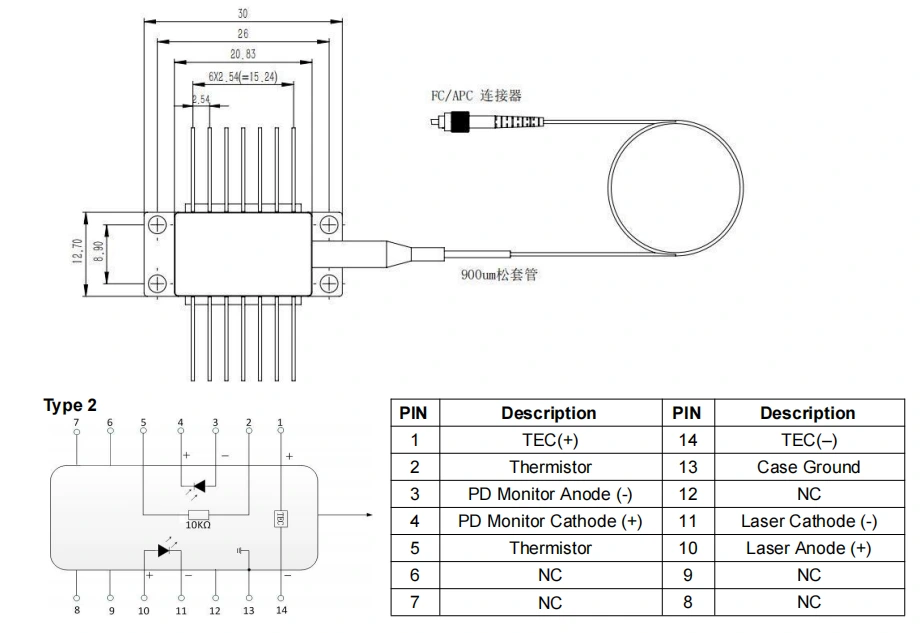

● 패키지 도면 및 PIN-OUT 정의(단위:mm)-1060nm 5mW SLED 레이저 다이오드

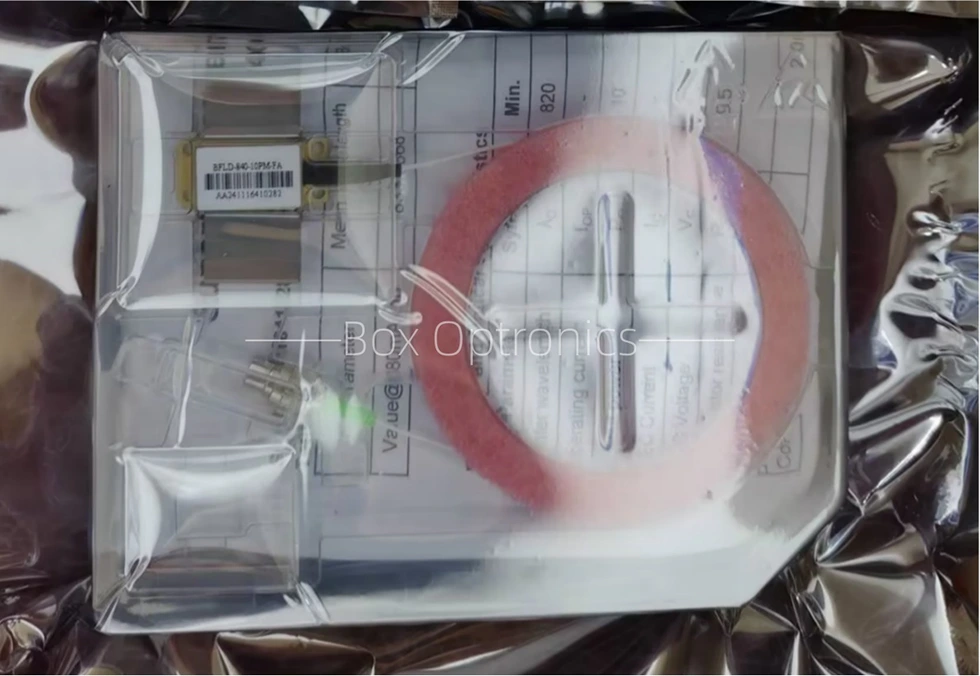

● 포장예

*독립형 장치; 내장 드라이버가 없습니다(외부 드라이버는 선택 사항).

주문정보

예: BFSLD-1060-5SM-FA

(주문 정보: 1060nm 5mW SLED 레이저 다이오드, 버터플라이 패키지, SM  Hi1060 파이버, FC/APC 커넥터 포함).

기타 맞춤형 요구 사항에 대해서는 sales06@boxoptronics.com으로 문의하십시오.

데이터시트

데이터시트

견적 및 지불 조건

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 EXW 사용을 제안합니다. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없으신 경우, 상품 배송비를 선불로 결제해 주시기 바랍니다.

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10일 정도 소요됩니다. (재고가 있을 경우 빠른 배송이 가능합니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 참고 사항

● 작동 시 이 장치는 고강도 레이저 빔을 방출합니다. 광섬유 끝면을 직접 들여다보지 마십시오. 눈 부상을 입을 수 있습니다.

● 이 장치는 정전기에 민감합니다. 따라서 포장, 운송 및 사용 중에 정전기 방지 보호 조치를 엄격하게 준수해야 합니다. 또한 전원 공급 장치의 서지 방지를 위해 예방 조치를 취해야 합니다. 그렇지 않으면 장치가 영구적으로 손상될 수 있습니다(예: 적절한 장비 접지 보장 및 정전기 방지 손목 스트랩 착용).

● 광섬유는 깨지기 쉽습니다. 광섬유를 사용하여 장치를 당기지 마십시오. 소켓에 장치를 삽입하거나 제거할 때 장치 하우징 후면에 있는 슬리브에 압력을 가하거나 당기지 마십시오. 커넥터가 장착된 장치의 경우 설치 또는 제거 중에 장치와 광섬유 커넥터를 동시에 들어 올려야 합니다.

● 핀에 납땜이 필요한 경우 납땜 온도는 260°C를 초과해서는 안 되며, 납땜 시간은 10초를 초과해서는 안 됩니다. 다음 사항에 특별한 주의를 기울여야 합니다. 납땜 공정 중에는 장치에 전원이 공급되지 않아야 하며 납땜 인두는 적절하게 접지되어야 합니다.

● 전원을 켜는 동안 높은 전류를 직접 가하지 마십시오. 칩이 손상될 수 있습니다. 대신, 칩의 임계값에 가까운 전류 레벨에서 장치의 전원을 켜고 원하는 레벨에 도달할 때까지 조금씩 전류를 점차적으로 늘립니다.

● 모든 구성 요소의 전원을 켜기 전에 먼저 쿨러를 활성화한 다음 점진적인 전원 켜기 단계를 진행하여 칩 과열 및 과부하를 방지하십시오.

품질 보증 및 애프터 서비스

● 보증 기간:

구입일로부터 1년 이내에 사람의 과실로 인한 결함이 아닌 경우 무상 수리 또는 교체해 드립니다. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안, 제품 품질 문제로 인한 고장에 대해서는 무상 수리 또는 교환 서비스를 제공해 드립니다. 그러나 Box Optronics는 보증 기간 내에 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다.

(1) 자연적 요인(예: 번개, 먼지) 또는 환경적 영향으로 인한 손상.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 인간의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조, 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
