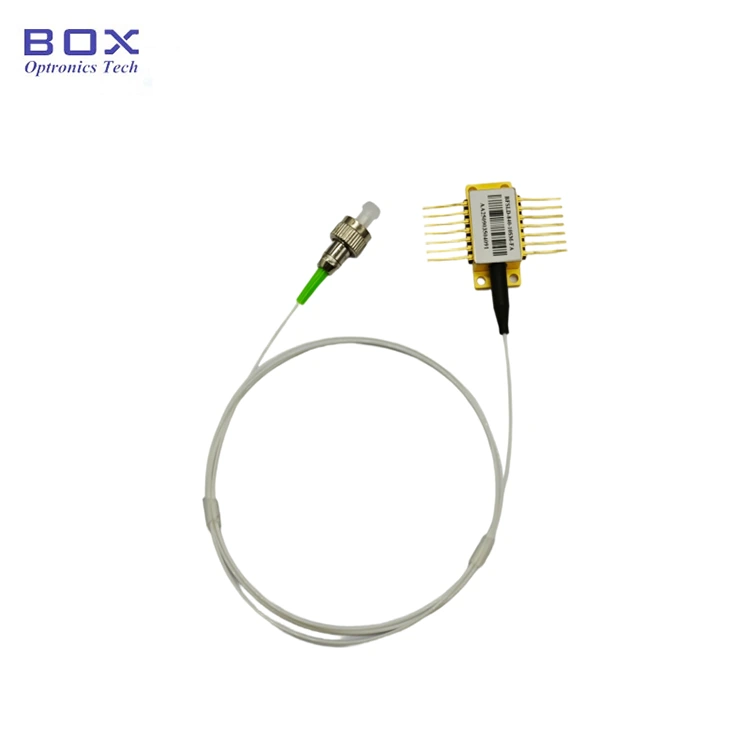

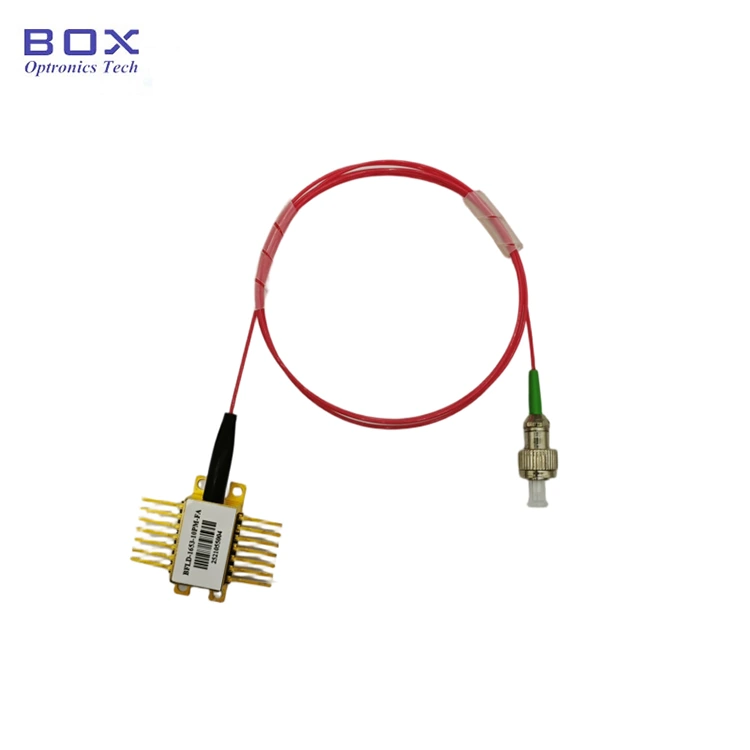

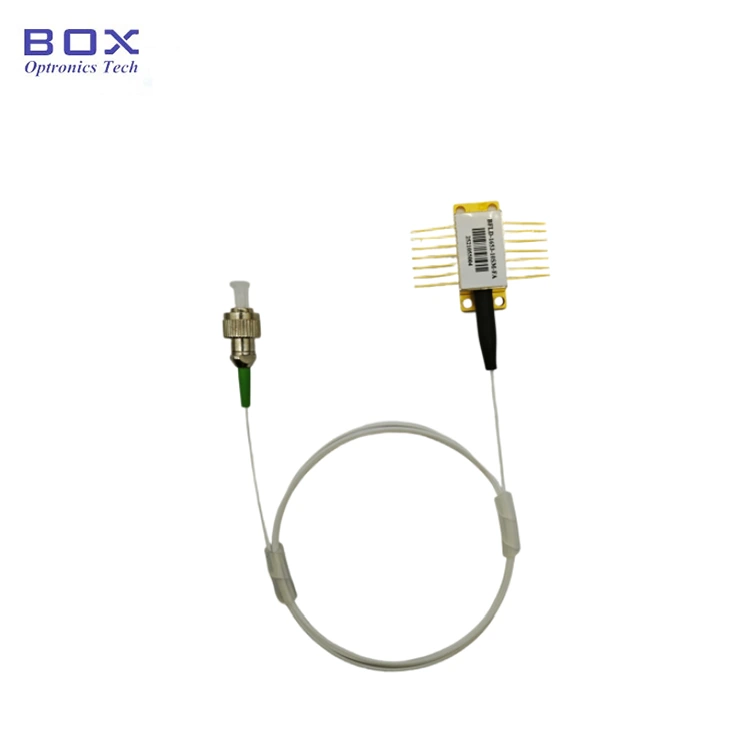

1310nm DFB 100KHz BTF 좁은 선폭 레이저

Box Optronics는 중국에 1310nm DFB 100KHz BTF 좁은 선폭 레이저를 제공합니다. 3dB 스펙트럼 선폭은 100kHz 미만입니다. 출력 전력은 최대 100mW입니다. 광전자 장치에 대한 다년간의 전문 지식을 바탕으로 당사의 제품은 안정적인 성능을 제공하며 일관된 통신 및 Lidar에 적합하며 샘플 주문 및 대량 구매를 지원합니다. 우리는 귀하의 신뢰할 수 있는 장기 파트너가 되기를 기대합니다.

문의 보내기

제품 설명

제품소개

1310nm DFB 100KHz BTF 좁은 선폭 레이저는 Lidar, 풍향 레이더, 광학 분야의 응용 분야용으로 설계된 고성능 레이저 광섬유 감지 및 일관된 통신. 최대 출력 전력을 제공합니다. 100mW, 100kHz 미만의 3dB 대역폭, 낮은 임계 전류. SM/PM 섬유 옵션, 넓은 작동 온도 및 높은 신뢰성. ESD 보호 하에서 사용하고 드라이브 전류 및 온도를 제어하십시오. 엄격히 준수하고 과전류 손상을 피하십시오.

제품 사양

매개변수	상징	상태	최소	유형	최대.	단위
중심 파장	λc	TL=15~35℃ CW	1305	1310	1315	nm
광 출력 전력	포	-	100	-	-	밀리와트
임계 전류	ITH	TL=25℃	-	-	40	엄마
작동 전압	VOP	PO= 10mW(CW)	-	-	2.5	V
작동 전류	아이옵	PO= 10mW(CW)	-	700	800	엄마
스펙트럼 선폭	LW	FWHM	-	-	100	KHz
MPD 반응성	아이몬/팝	-	1	-	30	μA/mW
사이드 모드 억제 비율	SMSR	CW	40	-	-	데시벨
광학적 분리	-	-10 < 기온 < +70℃	40	-	-	데시벨
TEC 설정온도	TS	-	15	-	35	℃
서미스터 전류	ITC	-	-	-	0.5	엄마
서미스터 저항	RTH	TL = 25℃	9.5	10	10.5	KΩ
TEC 전류	아이텍	TL = 25℃, TC = 70℃	-	-	1.5	A
기술 전압	VTEC	TL = 25℃, TC = 70℃	-	-	3.5	V
TEC 용량	ΔT	Tc = 70℃	-	-	50	℃
파장 드리프트(EOL)	△ λ	25년 이상 테스트 평생	-	-	±0.1	nm
파장 온도 계수	Δλ/ΔT	15℃에 TEC 온도에 35℃	-	0.1	-	nm/℃
파장 전류 변조 계수	ITR	200-800mA	0.2	-	0.4	GHz/mA

제품특징

● SMF-28e 또는 PM1310 피그테일;

● 출력 전력 >100mW

● 좁다 선폭 <100KHz;

● 14핀 TEC가 포함된 BTF 패키지, 광 아이솔레이터, 그리고 모니터 PD.

제품 응용

● 라이더;

● 풍속 레이더;

● 광섬유 감지;

● 일관된 의사소통.

제품 세부정보

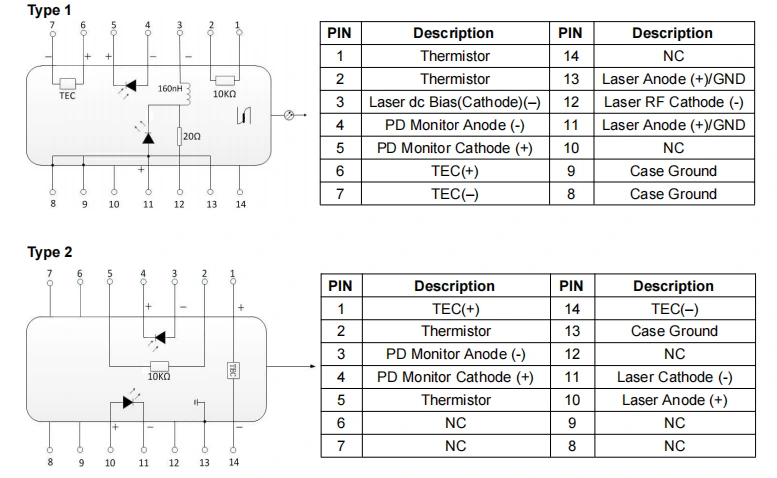

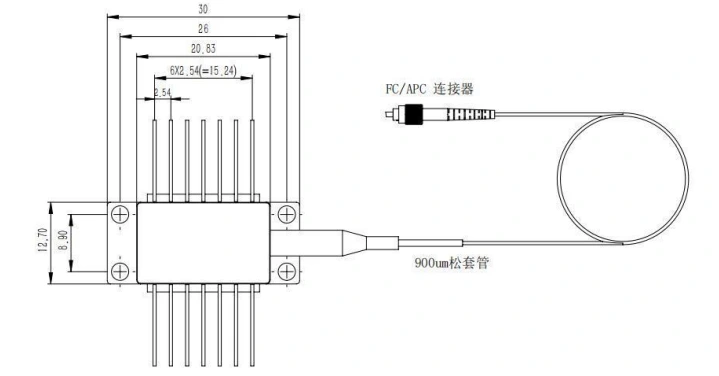

● 패키지 도면 및 PIN-OUT 정의(단위:mm)-1310nm DFB 100KHz BTF 좁은 선폭 레이저

1310nm DFB 100KHz BTF Narrow Linewidth Laser

● FAQ

(1) 전류를 조절하여 파장을 바꾸는 것이 가능한가요? 범위는 무엇입니까?

--예. 현재 파장 계수는 0.01nm/mA이고, 온도 파장 계수는 0.1nm/℃입니다. WL 조정 가능 범위는 ~center WL+/- 1nm 정도입니다.

(2) 선 너비는 얼마입니까? 일반 선폭 LD를 제공합니까?

--3dB 선폭은 100kHz 미만입니다. MHz급 LD가 가능합니다.

(3) 전력 조절 범위는 무엇입니까?

--10~100%

(4) 보호용 광섬유 튜브와 광섬유 커넥터를 제공합니까?

--예. 900um 느슨한 튜브 및 FC/APC, SC/APC 또는 기타 커넥터는 선택 사항.

주문 정보

이름

파장

선폭

출력 전력

섬유 종류

커넥터

핀아웃

BNLD

-트리플 엑스

-더블 엑스

더블 엑스

-더블 엑스

좁은 선폭 LD

1310:1310nm

1:100kHz

1시간:100mW

SM:SMF28e

오후 :PM1310

FA: FC/APC

다른

널:유형 1

2: 유형 2

예: BNLD-1310-11HPM-FA

(주문 정보: 1310nm DFB 100KHz BTF 좁은 선폭 레이저, 100mW PM 광섬유, FC/APC 커넥터, 유형 1 핀아웃 포함).

기타 맞춤형 요구 사항에 대해서는 다음 연락처로 문의하십시오. sales06@boxoptronics.com

데이터시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10일 정도 소요됩니다. (어떤 것이 있다면 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 메모

● 광섬유는 깨지기 쉽습니다. 광섬유를 사용하여 장치를 당기지 마십시오. 소켓에 장치를 삽입하거나 제거할 때 장치에 압력을 가하지 마십시오. 또는 장치 하우징 후면에 있는 슬리브를 당기십시오. 장치의 경우 커넥터가 장착되어 있으면 장치와 광섬유 커넥터가 모두 있는지 확인하십시오. 설치 또는 제거 중에 동시에 들어 올려집니다.

● 핀에 납땜이 필요한 경우 납땜 온도는 다음과 같아야 합니다. 260°C를 초과하고 납땜 시간은 10초를 초과해서는 안 됩니다. 특정 다음 사항에 주의해야 합니다. 납땜 공정 중 장치는 전원이 꺼진 상태에 있어야 하며 납땜 인두는 적절하게 작동되어야 합니다. 접지.

● 전원을 켜는 동안 직접적으로 높은 전류를 가하지 마십시오. 이로 인해 칩이 손상될 위험이 있습니다. 대신 현재 수준에서 장치 전원을 켜십시오. 칩의 임계값에 가깝고 점차적으로 작은 전류를 증가시킵니다. 원하는 수준에 도달할 때까지 증가합니다.

● 모든 구성품의 전원을 켜기 전에 먼저 쿨러를 활성화한 후, 그런 다음 증분식 전원 켜기 단계를 진행하여 칩 과열을 방지하고 과부하.
