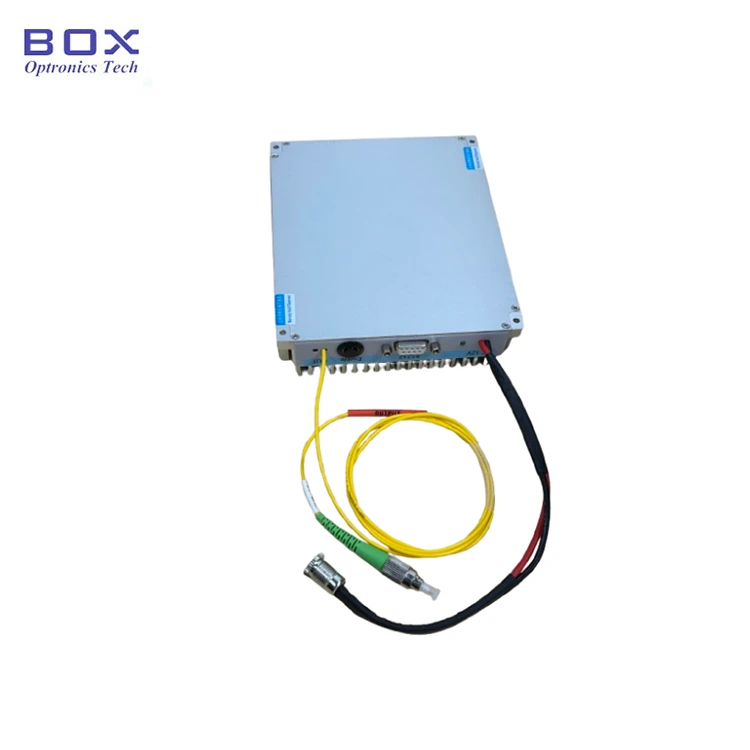

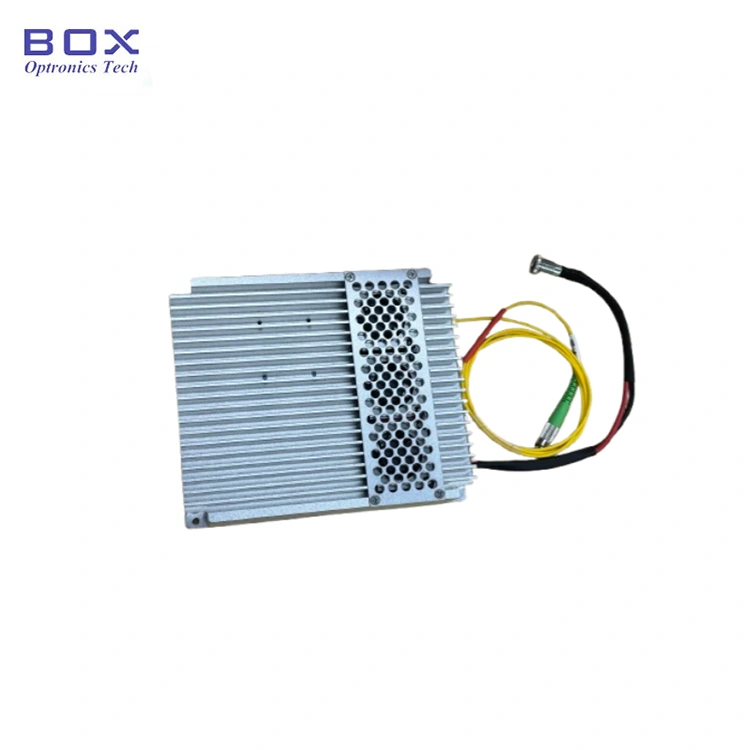

이것은 1550nm 3kHz 매우 좁은 선폭 광섬유입니다. 에르븀 첨가 광섬유 DFB 레이저 공동 구조를 채택한 레이저, CW 출력 전력 50/100/200/500/1000mW 옵션, 3kHz 미만의 3dB 대역폭, 파장 모드 호핑 없이 안정적입니다. 벤치탑 및 모듈식 구성을 지원합니다. RS232 통신 인터페이스와 시스템 모니터링 소프트웨어 탑재 통합. 분산 감지 등에 적합합니다.
|
매개변수 |
단위 |
전형적인 |
주목 |
|
|
작동 파장 |
nm |
1550±0.1 |
1540~1570 (맞춤형) |
|
|
느린 온도 튜닝 범위 |
nm |
±0.1 |
|
|
|
출력 전력 |
밀리와트 |
50/100/200/500/1000 |
|
|
|
스펙트럼 선폭@3dB |
kHz |
<3 |
20dB 선폭 / 20 |
|
|
사이드 모드 억제 비율 |
데시벨 |
≥60 |
|
|
|
파장 불안정 |
MHz |
≤±25 |
|
|
|
작업 모드 |
— |
CW |
연속 조명 |
|
|
전력 불안정 (단기 15분) |
데시벨 |
≤ ±0.02 |
동등성 ≤ ±0.5% |
|
|
전력 불안정 (장기 8시간) |
데시벨 |
≤ ±0.05 |
동등성 ≤ ±1.2% |
|
|
섬유 종류 |
— |
SMF-28 |
무작위 편파 |
|
|
— |
PM1550(PER>23dB) |
선형 편광 |
||
|
피그테일 커넥터 유형 |
— |
FC/APC |
맞춤형 |
|
|
차원 |
50/100/200mW |
mm |
255(W)×285(D)×115(H) |
B1: 벤치탑 |
|
500/1000mW |
255(W)×322(D)×115(H) |
B2: 벤치탑 |
||
|
50/100/200mW |
125(W)×150(D)×31.5(H) |
M31: 모듈 |
||
|
500/1000mW |
139(W)×235(D)×70(H) |
M70: 모듈 |
||
|
전원 공급 장치 |
V |
100~240V AC, <30W |
벤치탑 |
|
|
DC 12V, 24W |
기준 치수 |
|||
|
통신 인터페이스 |
— |
DB9 암(RS232) |
|
|
|
작동 온도 |
℃ |
-5~+35 |
|
|
|
보관온도 |
℃ |
-40 ~ +85 |
|
|
● 스펙트럼 선폭 ≤3KHz;
● 모든 섬유 DFB 공진 공동;
● 파장 모드 호핑 없이 안정적입니다.
● DB9 쉬운 통합을 위한 Female(RS232) 통신.
● LiDAR;
● 어쿠스틱 센서, 수중청음기;
● 섬유 광학 분산 감지.

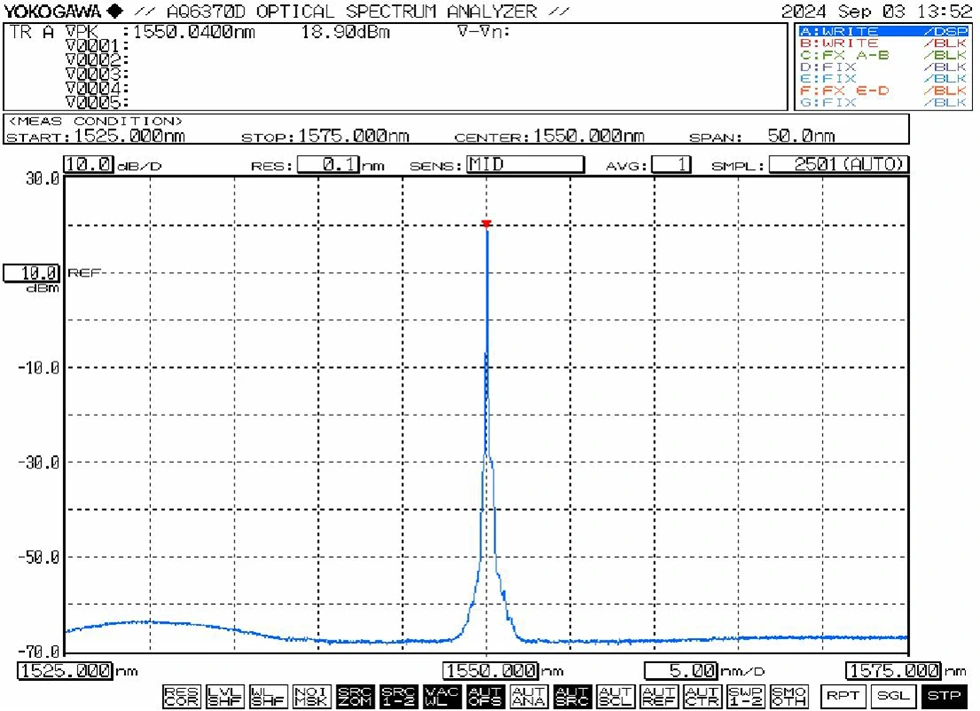

● 일반 스펙트럼: 1550nm

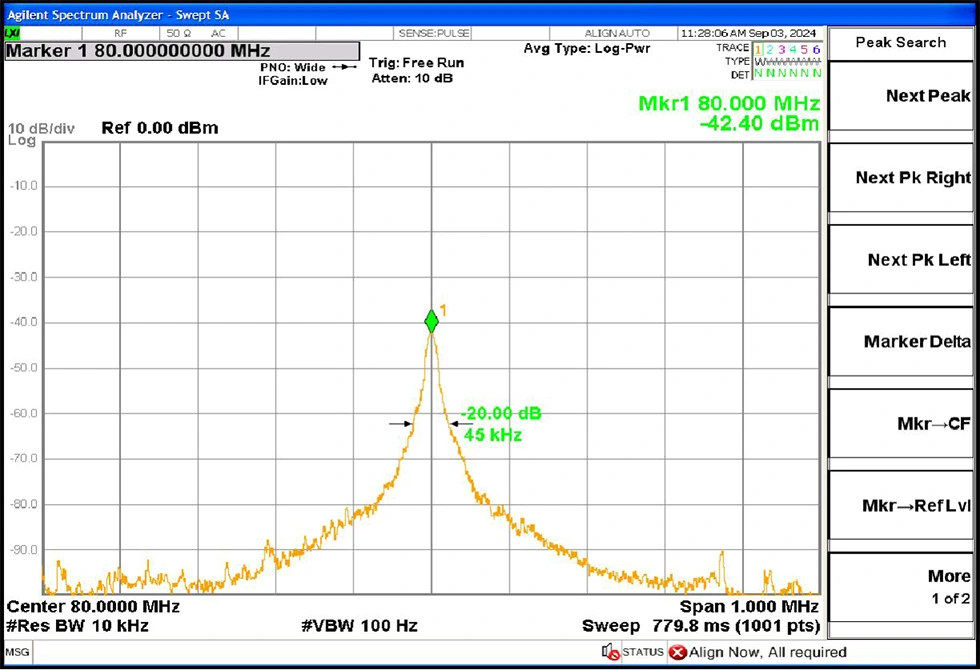

● 일반 선폭: 3dB 스펙트럼 선폭 ≤3KHz(20dB 선폭 / 20과 동일)

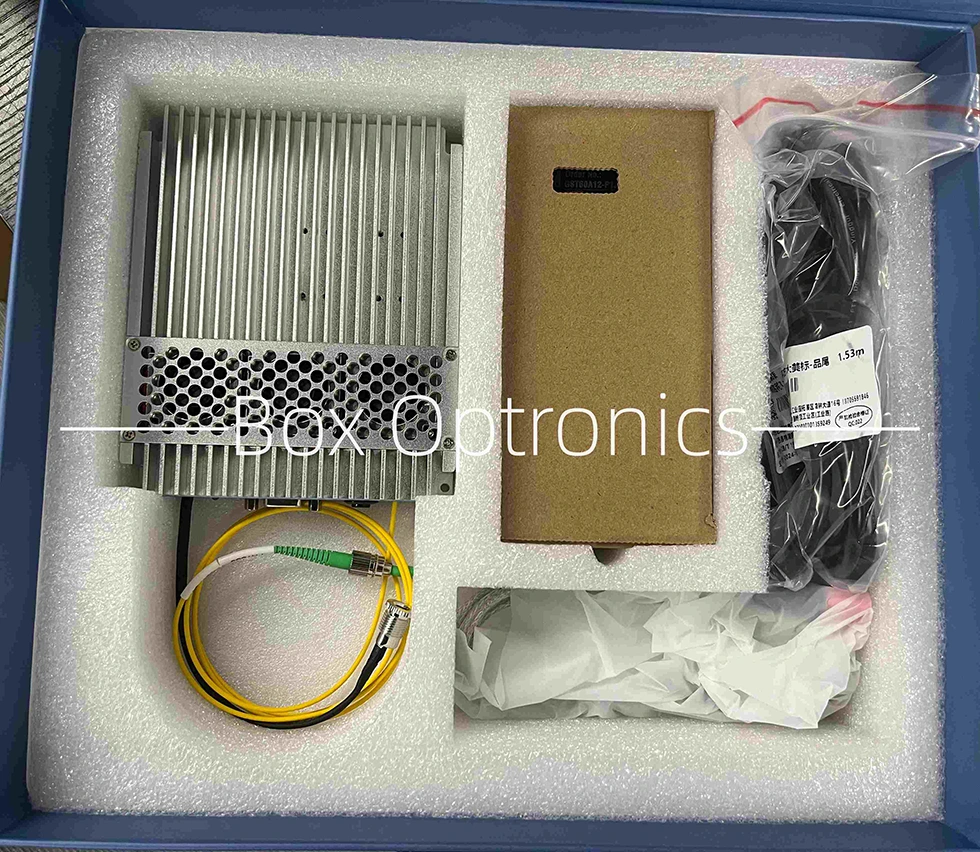

● 포장 예시

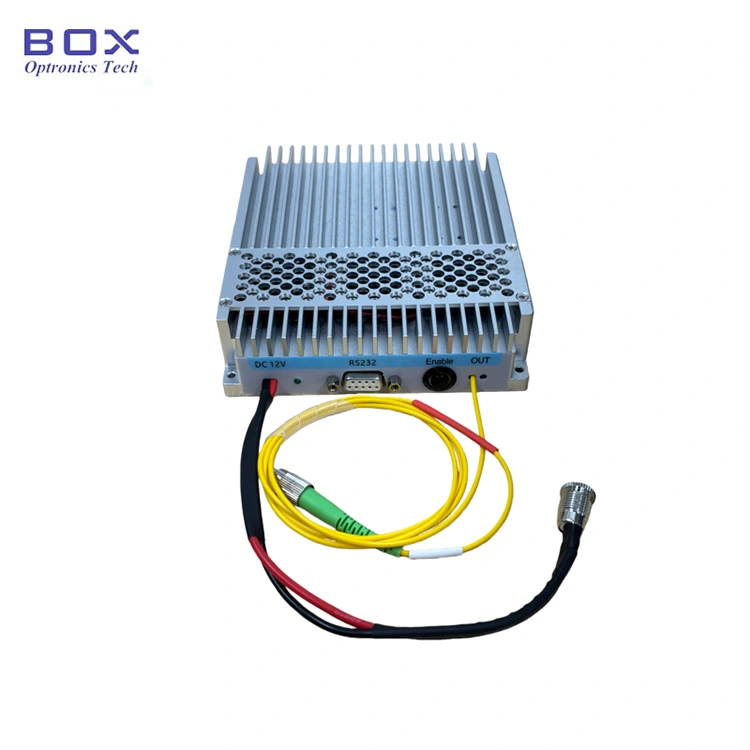

1. 외관: 모듈에는 전원 커넥터, 전원 표시기, RS232가 포함됩니다. 통신 인터페이스, 출력 활성화 스위치 및 레이저 출력 광섬유 포트.
2.전원 공급: 전원 포트는 표준 DC5.5×2.1mm 인터페이스를 사용합니다. 정품에 맞는 전원 어댑터(DC5V)만 사용하세요. 또는 DC12V). 부적절한 전원 어댑터는 광원을 손상시킬 수 있습니다. U자형 스위치 전원 공급 장치에 연결하기 위한 커넥터 전원 케이블은 다음에서 사용할 수 있습니다. 구매시 요청하세요.
3.연결 광섬유 점퍼: 먼지 캡을 제거하십시오. 광섬유 커넥터의 끝면에 오염이나 손상이 있는지 검사하고 다른 광케이블 장치나 테스트 장비에 연결하기 전에 청결을 유지하십시오. 에 대한 고출력 모델의 경우 융합 접합을 권장합니다.
4.연결 모듈을 호스트 컴퓨터에: 포함된 것을 사용하십시오 모듈을 컴퓨터에 연결하기 위한 USB-RS232 직렬 데이터 케이블입니다. 설치하다 전용 시리얼 드라이버(제조사 제공)를 사용하여 통신을 가능하게 합니다. 드라이버가 없으면 호스트 소프트웨어가 모듈에 연결할 수 없습니다.

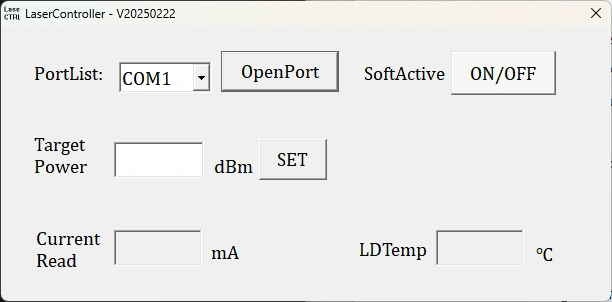

5.소프트웨어:호스트 소프트웨어는 허용합니다 출력 전력을 조정하고 레이저 출력을 제어합니다. "소프트액티브" 버튼. 소프트웨어는 설정된 펌프 전류, 출력을 표시합니다. 전력 및 온도 모니터링 상태.
6.매개변수 메모리:설정 및 소프트웨어를 통해 구성된 상태는 모듈의 내부 메모리. 매개변수가 그렇지 않으면 호스트 컴퓨터 연결이 필요하지 않습니다. 수정이 필요합니다.
|
이름 |
파장 |
출력 전력 |
전력 조절 가능 (선택 과목) |
섬유 종류 |
차원 |
|
내셔널리그 |
-XXXX |
-더블 엑스 |
-엑스 |
-더블 엑스 |
-엑스 |
|
좁은 선폭 파이버 레이저 |
1550: 1550nm |
50:50mW 100:100mW 200:200mW 500:500mW 1000:1000mW |
T:힘 조절 가능 |
SM:SMF-28e 오후:PM1550 |
B1/B2:벤치탑 M31/M70 :모듈 |
예: NLFL-1550-50-T-SM-M
(주문 정보: 1550nm 3kHz 매우 좁은 선폭 파이버 레이저, 50mW 출력 전력, 전력 조절 가능, SM 광섬유, 모듈 패키지).
기타 맞춤형 요구 사항에 대해서는 다음 연락처로 문의하십시오. sales06@boxoptronics.com
● 견적 조건
(1) EXW:
DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.
(2) DAP:
계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.
(3)기타
● 지불 조건
PayPal 및 T/T를 사용할 수 있습니다.
제작기간은 약 15일정도 소요됩니다. (어떤 것이 있다면 재고가 있으면 더 빨리 배송됩니다.)
국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.
1. 작동 참고 사항 및 유지 관리 - 1550nm 3kHz 매우 좁은 선폭 파이버 레이저
● 광섬유 커넥터를 자주 꽂거나 뽑지 마십시오. 먼지 축적 및 단면 손상.
● 보푸라기가 없는 천으로 광섬유 커넥터를 청소하고 천으로 검사합니다. 연결 전 광섬유 단면 감지기. 항상 광섬유를 연결/분리하세요 끝면 연소를 방지할 수 있는 전원이 없습니다. 사용하지 않는 커넥터를 더스트 캡으로 막으십시오.
● 건조하고 습기가 없는 환경에 장비를 보관하십시오.
● 보증 기간:
1년 이내에 사람의 과실이 아닌 결함에 대한 무상 수리 또는 교체 구입 후 1년. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.
● 무료 보증 제외 사항:
무상 보증 기간 동안에는 무상 수리 또는 교환 서비스를 제공합니다. 제품 품질 문제로 인한 하자에 대해서는 유상 처리해 드립니다. 그러나 박스 Optronics는 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다. 보증 기간 내의 경우:
(1) 자연적 요인(예: 번개, 먼지)으로 인한 손상 또는 환경 영향.
(2) 사용자의 부적절한 조작으로 인한 오작동.
(3) 인간의 실수로 인한 명백한 물리적 손상.
(4) 무단 분해, 개조, 수리.
(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.
(6) 운송 중 손상 또는 손실.
