1030nm 200mW 100KHz DFB 버터플라이 레이저 다이오드

목차

1. 1030nm 도입 200mW 100KHz DFB 버터플라이 레이저 다이오드

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 제품 세부정보

6. 주문 정보

7. 데이터시트 및 테스트시트

8. 견적 및 지불 조건

9. 리드타임

10. 작동 참고 사항

11. 품질 보증 및 애프터 서비스

제품소개

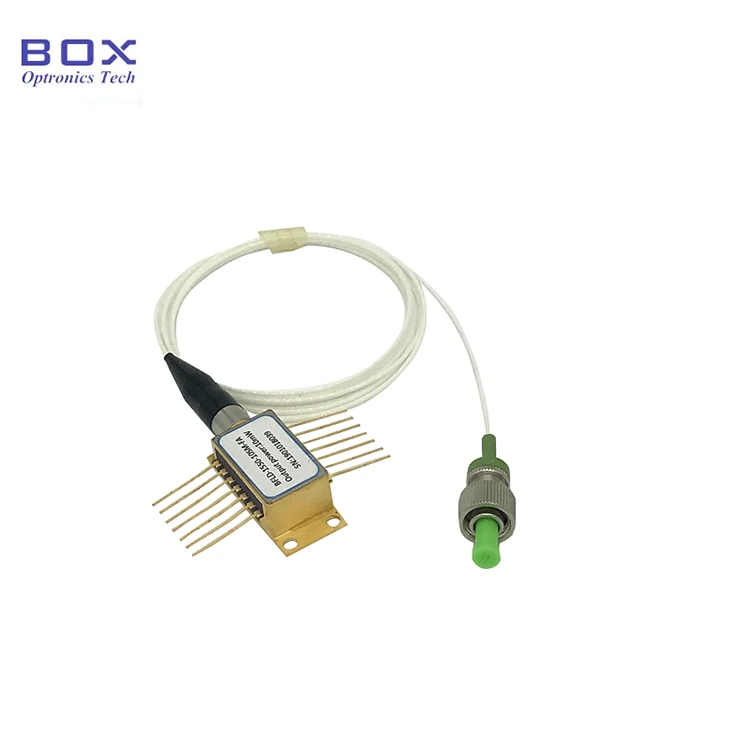

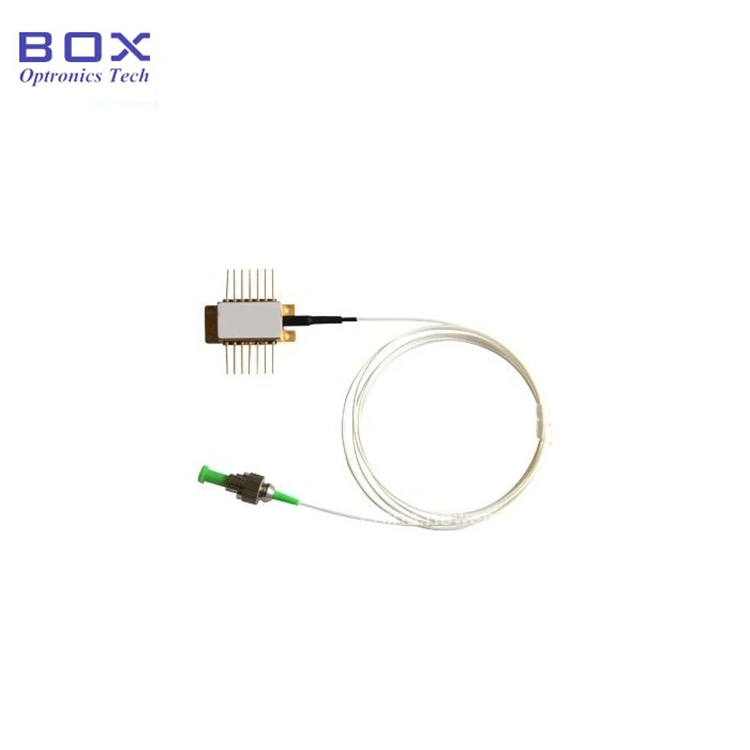

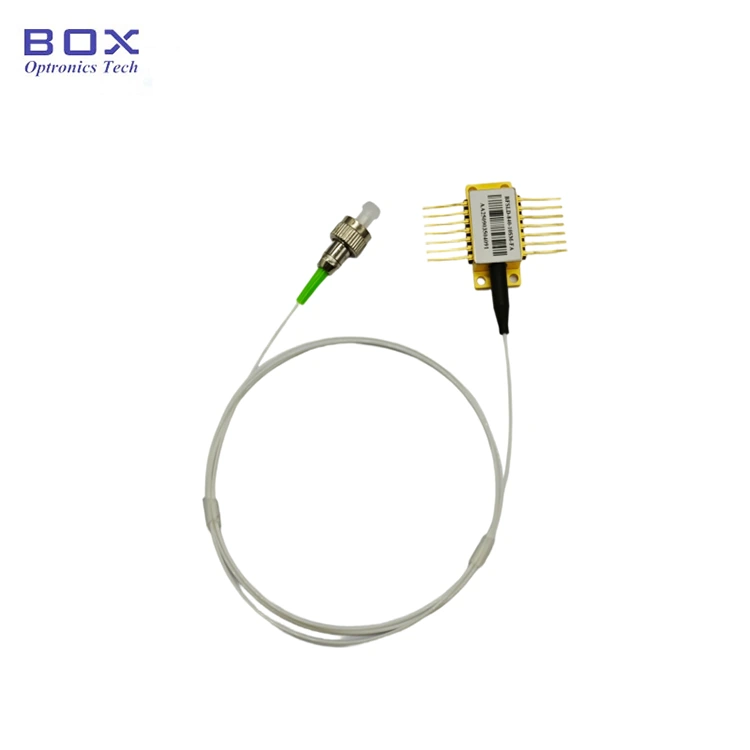

이것은 1030nm 200mW 100KHz DFB 버터플라이 레이저입니다. +/-2nm 파장 허용 오차 범위의 다이오드, 14핀 표준 버터플라이 패키지, 및 PM980 섬유. 높은 출력 전력과 좁은 선폭을 특징으로 하며, TEC와 서미스터를 통합합니다. 광학 감지 및 이미징에 적합합니다. 제발 ESD 보호 하에서 사용하십시오.

제품 사양

제품특징

● PM980 섬유 변발;

● 200mW의 고출력;

● 100kHz 미만의 좁은 선폭;

● 14핀 TEC, 서미스터 및 모니터 PD.

제품 응용

● 라이더;

● 광섬유 감지;

● 분광학;

● 레이저용 시드 소스.

제품 세부정보

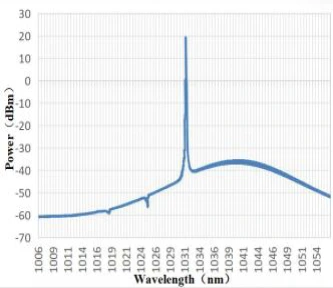

● 일반적인 스펙트럼: 1030nm, +/-2nm 파장 허용 오차.

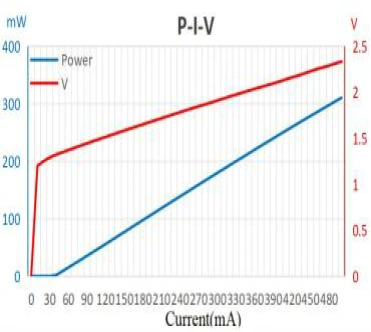

● PIV-1030nm 200mW 100KHz DFB 버터플라이 레이저 다이오드

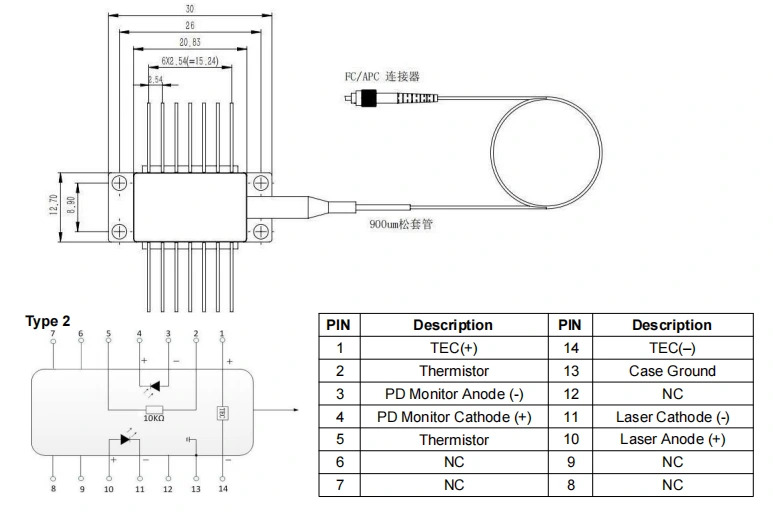

● 패키지 도면 및 PIN-OUT 정의(단위:mm)-1030nm 200mW 100KHz DFB 버터플라이 레이저 다이오드

● FAQ

(1) 전류를 조절하여 파장을 바꾸는 것이 가능한가요? 범위는 무엇입니까?

--예. 현재 파장 계수는 0.01nm/mA이고, 온도 파장 계수는 0.1nm/℃입니다. WL 조정 가능 범위는 ~중심 WL+/- 1nm 정도입니다.

(2) 피그테일 길이는 얼마입니까?

--1.2+/-0.1 미터.

(3) 전력 조절 범위는 무엇입니까?

--10~100%

주문 정보

예: BNLD-1030-2HPM-FA

(주문 정보: 1030nm 200mW 100KHz DFB 버터플라이 레이저 다이오드, PM980 광섬유, FC/APC 커넥터, 펌프 핀 포함).

기타 맞춤형 요구 사항에 대해서는 다음 연락처로 문의하십시오. sales06@boxoptronics.com

데이터시트 및 테스트 시트

데이터시트

테스트 시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

(3)기타

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10일 정도 소요됩니다. (어떤 것이 있다면 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 메모

● 레이저 방사선 위험: 장치가 작동 중에는 고강도 레이저 빔을 방출합니다. 직접 보지 마세요 광섬유 종단면에 닿으면 눈 부상을 입을 수 있습니다.

● ESD 보호: 이 장치는 정전기에 민감합니다. 그러므로 엄격한 정전기 방지 조치가 필요합니다. 포장, 운송, 사용 시 준수해야 할 사항입니다. 추가적으로 주의사항은 전원 공급 장치 서지를 방지하기 위해 조치를 취해야 합니다. 그렇게 하지 않으면 다음과 같은 결과가 발생할 수 있습니다. 장치에 영구적인 손상이 있는 경우(예: 적절한 장비 접지 및 정전기 방지 손목 스트랩을 착용하십시오).

● 광섬유 및 장치 처리:광학 섬유는 깨지기 쉽습니다. 광섬유를 사용하여 장치를 당기지 마십시오. 삽입할 때 또는 소켓에서 장치를 제거할 때 장치에 압력을 가하거나 당기지 마십시오. 장치 하우징 후면의 슬리브. 커넥터가 장착된 장치의 경우, 장치와 광섬유 커넥터가 동시에 들어 올려졌는지 확인하십시오. 설치 또는 제거 중에.

● 핀 납땜 요구 사항:핀이 납땜이 필요하며 납땜 온도는 260°C를 초과해서는 안 됩니다. 납땜 시간은 10초를 초과해서는 안 됩니다. 다음에 특별한 주의를 기울이십시오. 다음: 납땜 과정 중에 장치는 전원이 공급되지 않는 상태여야 합니다. 상태, 납땜 인두는 적절하게 접지되어야 합니다.

품질 보증 및 애프터 서비스

● 보증 기간:

1년 이내에 사람의 과실이 아닌 결함에 대한 무상 수리 또는 교체 구입 후 1년. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안에는 무상 수리 또는 교환 서비스를 제공합니다. 제품 품질 문제로 인한 하자에 대해서는 유상 처리해 드립니다. 그러나 박스 Optronics는 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다. 보증 기간 내의 경우:

(1) 자연적 요인(예: 번개, 먼지)으로 인한 손상 또는 환경 영향.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 인간의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조, 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
