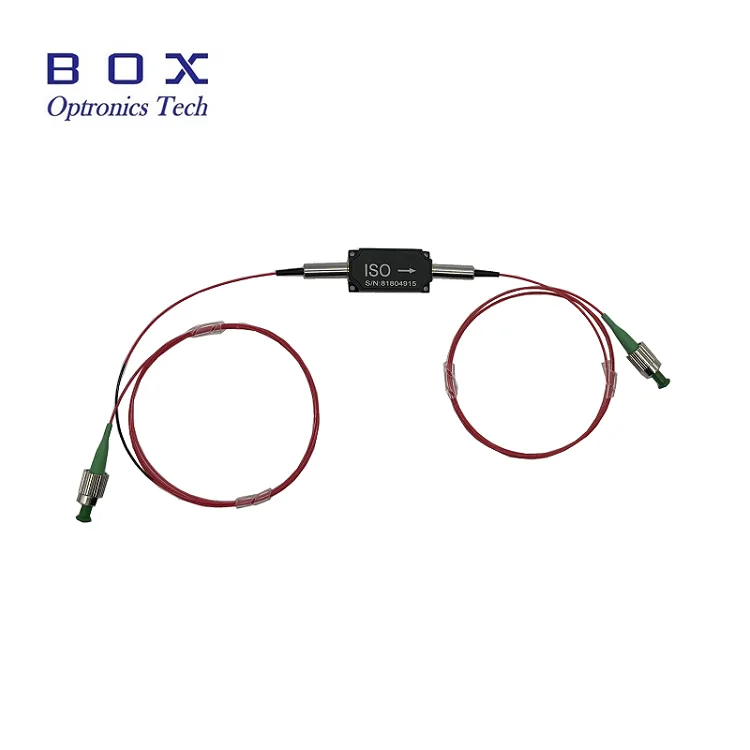

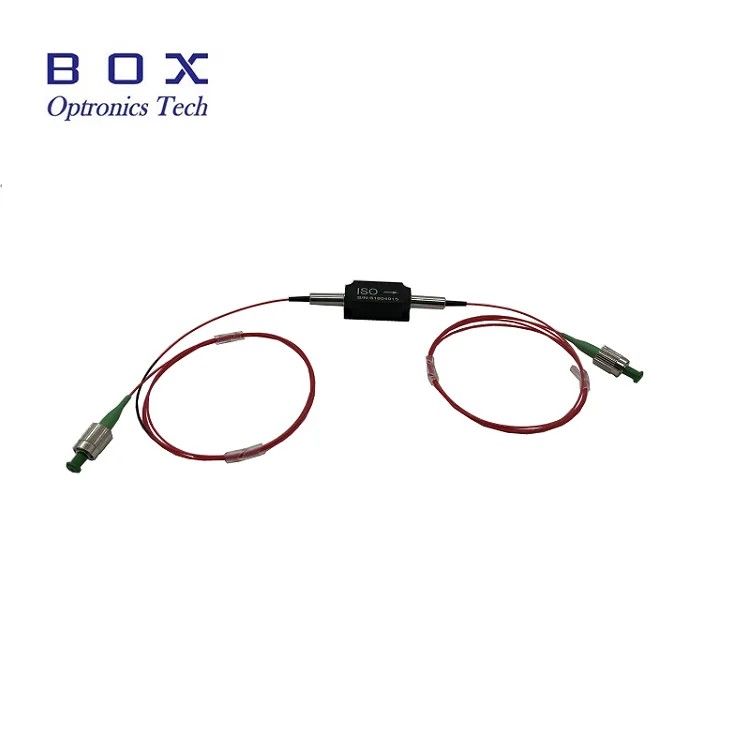

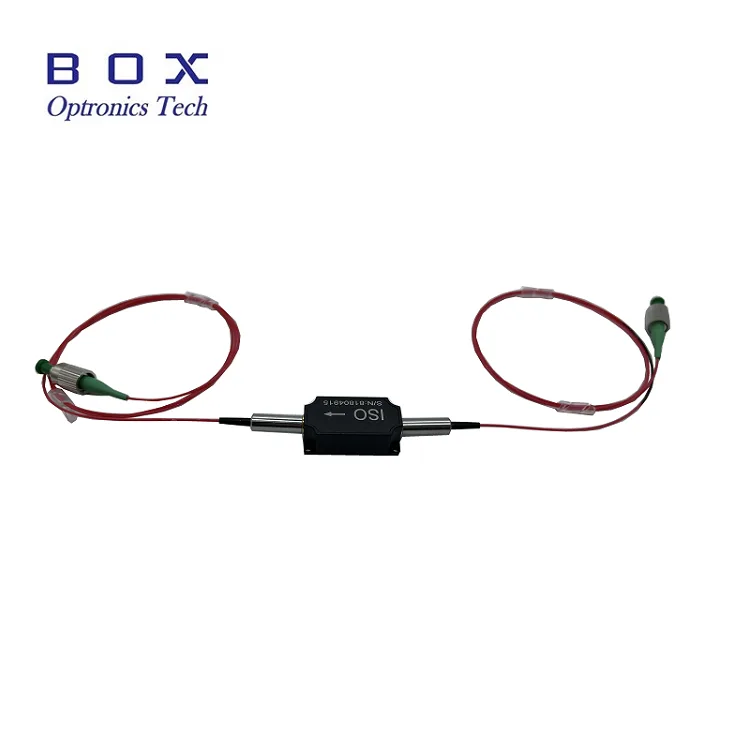

850nm 고출력 광 아이솔레이터

Box Optronics는 유해한 역반사로부터 광학 시스템을 보호하도록 설계된 수동 광학 부품인 850nm 고출력 광학 절연체를 제공합니다. 이 고성능 아이솔레이터는 최대 35dB의 뛰어난 절연 성능과 0.8dB의 초저삽입 손실, 평균 전력 최대 500mW/1W/5W/10W의 고전력 처리를 지원합니다.

780HP 파이버 피그테일을 갖춘 소형 58×28×26mm 패키지에 들어 있는 이 아이솔레이터는 까다로운 애플리케이션에 탁월한 신뢰성과 안정성을 제공합니다. 파이버 레이저, OCT 시스템, 광 증폭기 또는 테스트 장비 등 Box Optronics는 엄격한 품질 관리와 글로벌 기술 지원을 바탕으로 고품질 아이솔레이터를 제공합니다.

주요 특징

● 높은 격리: 최대 35dB 일반 피크 격리

● 낮은 삽입 손실: 일반 0.8dB, 최대 1.2dB

● 높은 반사 손실: 45dB

● 편파 유지 버전을 위한 높은 소광비

● 고출력 처리:  500mW/1W/5W/10W 평균 전력

● 낮은 PDL(편파 종속 손실): <0.15dB

● 작고 견고한 패키지 디자인

● SM 섬유/PM 섬유/또는 기타 섬유 피그테일

● 높은 신뢰성과 장기적 안정성

● 넓은 작동 온도 범위: -40°C~+85°C

일반적인 응용 분야

● 광학 테스트 및 측정 장비

● 840nm/850nm 광간섭단층촬영(OCT) 시스템

● 850nm 파이버 레이저 시스템 및 시드 소스

● 광섬유 감지 시스템(간섭계 감지)

● 연구 및 개발 실험실

● 생의학 영상 및 진단

기술 사양

광학 사양(T=25°C)

기계 및 환경 사양

제품 세부정보

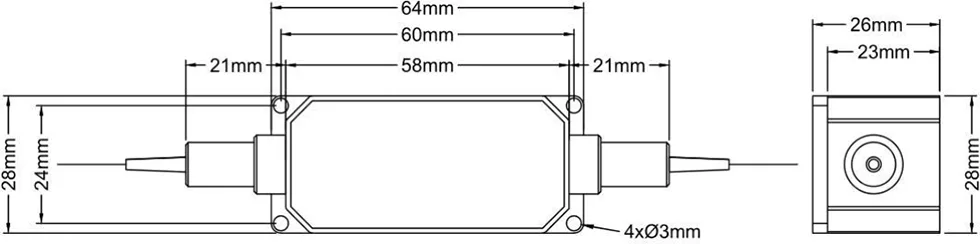

패키지 크기

아이솔레이터는 다음 치수(단위: mm)의 작고 견고한 플라스틱 하우징에 포장되어 있습니다.

작동 원리

850nm 고출력 광섬유 결합 광 아이솔레이터는 비가역 광 전송을 제공하는 수동 광학 부품으로, 광섬유 기반 시스템에서 후방 반사를 차단하면서 전방 광 신호를 통과시킬 수 있습니다.

이 장치는 편광 광학과 결합된 패러데이 회전 효과를 기반으로 하며 단일 모드 광섬유(SMF) 및 편광 유지 광섬유(PMF) 버전으로 모두 제공되므로 다양한 광학 시스템에 유연하게 통합할 수 있습니다.

● 순방향: 삽입 손실을 최소화하면서 빛이 통과합니다.

● 역방향: 역반사광을 높은 차단율로 차단합니다.

● 역반사로 인한 손상 및 소음으로부터 레이저 다이오드 및 증폭기를 보호합니다.

● 시스템 안정성을 향상하고 강도 노이즈(RIN)를 줄입니다.

Box Optronics를 선택하는 이유는 무엇입니까?

● ✓ 배송 전 100% 테스트를 통한 엄격한 품질 관리

● ✓ 안정적인 대량 배송 기능을 갖춘 경쟁력 있는 가격

● ✓ 파장, 전력, 광섬유에 대한 유연한 맞춤 설정 옵션

● ✓ 7×24시간 기술 지원 및 빠른 응답

● ✓ 평가용 샘플 테스트 가능

● ✓ DHL, UPS, FedEx 특급 배송을 통한 글로벌 배송

주문 정보

모델 명칭

HPIS/HPMIS - XXX -X - X - X - X - XX - XX

예:HPIS -850 -0 -1 -1 -0 -00- FA

850nm 고출력 광 아이솔레이터, SM 섬유, 900um 루즈 튜브, 1m 섬유 길이, 치수: 58x28x26mm, 500mW 처리 전력, FC/APC 커넥터

사용 가능한 사용자 정의 옵션

● 중심 파장: 850nm, 980nm,1030nm,1064nm, 1310nm, 1550nm

● 정격 전력: 0.5W, 1W, 2W, 5W, 10W, 더 높은 전력 사용 가능

● 섬유 유형:780HP,SMF-28, PM1550, 기타 특수 섬유

● 섬유 길이: 0.5m, 1m, 1.5m, 2m(맞춤 길이)

● 피그테일 유형:900um 느슨한 튜브, 3.0mm 느슨한 튜브, 베어 파이버

● 패키지 크기: 표준 또는 맞춤 패키지 크기

맞춤 요구사항에 대해서는 영업팀에 문의하세요.

이메일: sales06@boxoptronics.com

전화: +86-13322933691

웹사이트: www.boxphotonics.com

데이터시트 및 테스트 보고서

각 장치에는 측정된 성능 매개변수를 문서화한 포괄적인 테스트 보고서가 함께 제공됩니다. 데이터시트 PDF 파일에는 자세한 사양이 포함되어 있습니다.

● 각 장치에 개별 테스트 보고서 포함

데이터시트

견적 및 지불 조건

견적 조건

● EXW(Ex Works): DHL/UPS/FedEx 계정이 있는 경우 권장됩니다. 우리는 귀하의 계정을 사용하여 배송합니다. 당사는 배송비를 청구하지 않습니다.

● DAP(Delivered At Place): 택배 계좌가 없는 경우 선불 화물로 배송해 드릴 수 있습니다.

● 기타 조건: 논의하려면 문의해 주세요.

지불 조건

● PayPal: 샘플 및 소액 주문에 대한 빠르고 안전한 결제

● T/T(은행 송금): 일반 생산 주문에 대한 표준 결제 수단

● Alibaba Trade Assurance: 구매자 보증을 통해 온라인 거래에 대한 안전한 주문 보호

● 유연한 결제 조건: 장기 또는 전략적 파트너와 협상 가능

리드타임

● 표준 제작: 영업일 기준 최대 10일

● 맞춤 구성: 영업일 기준 15~20일

● 대량 주문: 생산 일정은 문의해 주세요.

● 해외 배송: 영업일 기준 최대 3~5일(DHL/UPS/FedEx Express)

● 신속 서비스: 요청 시 이용 가능(추가 요금이 적용될 수 있음)

작동 참고 사항 및 취급

ESD 보호

광 아이솔레이터는 수동 장치이지만 성능과 신뢰성을 유지하려면 여전히 적절한 취급이 필요합니다.

● 오염 방지를 위해 깨끗하고 보푸라기가 없는 장갑을 끼고 취급하세요.

● 깨끗하고 먼지가 없는 표면에서 작업하세요.

● 광섬유 종단면을 직접 만지지 마세요.

● 사용하지 않을 때는 커넥터에 먼지 캡을 씌워 두십시오.

섬유 취급

● 섬유를 과도하게 구부리지 마십시오. (최소 구부림 반경: 30mm)

● 섬유 땋은 머리를 당기거나 비틀지 마십시오.

● 연결하기 전에 이소프로필 알코올로 광섬유 커넥터를 청소합니다.

● 커넥터를 사용하지 않을 때는 항상 먼지 캡을 사용하세요.

● 사용하기 전에 광섬유 종단면에 손상이 있는지 검사하세요.

● 최대 인장 하중 정격을 초과하지 마세요.

전력 처리 고려 사항

● 입력 전력이 정격 최대치를 초과하지 않는지 확인하세요.

● 과부하를 방지하려면 적절한 전력 모니터링을 사용하세요.

● 고전력 수준에서 적절한 열 방출을 허용합니다.

● 고전력 연속 작동을 위해 방열판에 장착

설치 및 장착

● 4개의 장착 구멍을 사용하여 아이솔레이터를 안전하게 장착하세요.

● 추가 손실을 최소화하려면 적절한 정렬을 확인하세요.

● 섬유 굽힘 반경을 위한 충분한 공간을 허용합니다.

● 신뢰성을 위해 지정된 온도 범위 내에서 작동하세요.

● 섬유 피그테일에 기계적 응력이 가해지지 않도록 하세요.

품질 보증 및 애프터 서비스

보증기간

Box Optronics는 이 제품에 구입일로부터 12개월 동안 재료 및 제작 기술에 결함이 없음을 보증합니다. 보증 기간 동안 당사는 당사 재량에 따라 결함이 있는 제품을 무료로 수리 또는 교체해 드립니다.

보증 제외

다음 조건은 무료 보증이 적용되지 않습니다.

● 자연적 요인(번개, 홍수 등)이나 환경적 영향으로 인한 손상

● 사용자의 부적절한 조작이나 오용으로 인한 오작동

● 사람의 실수로 인한 명백한 물리적 손상

● 무단 분해, 개조, 수리 시도

● 하우징의 보증 라벨이 변경되거나 불완전함

● 배송 후 운송 중 손상 또는 분실

● 최대 정격 전력 초과 또는 작동 조건으로 인한 손상

판매 후 지원

● 빠른 응답 시간: 영업일 기준 24시간 이내

● 원격 문제해결 및 애플리케이션 지원

● 보증 기간 이후에도 유상 유지보수 서비스 제공

● 맞춤형 기술 컨설팅 서비스
