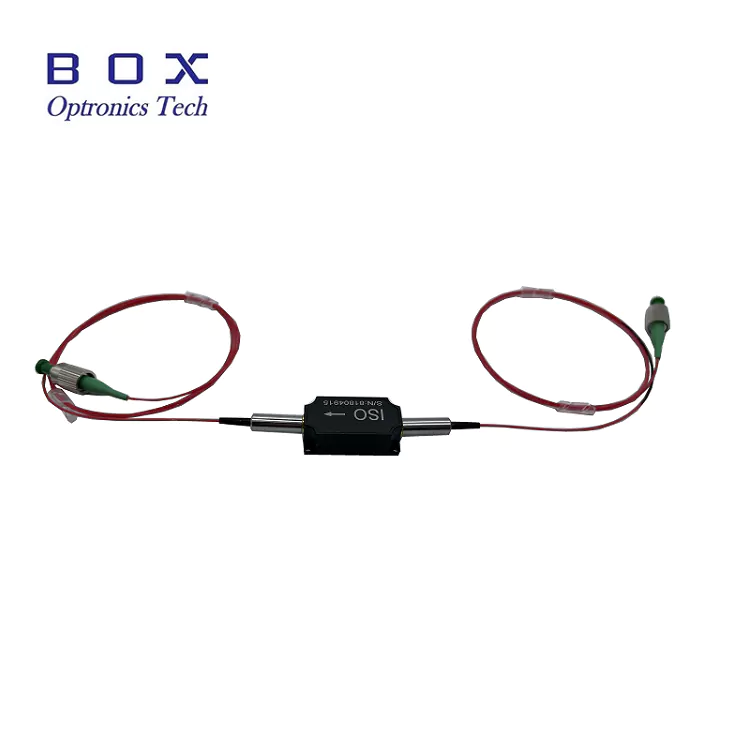

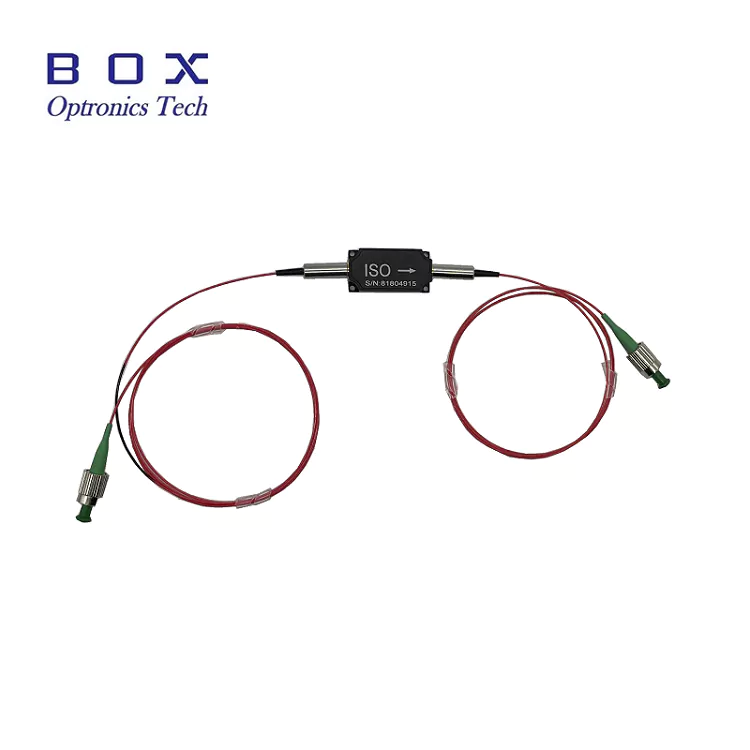

850nm 고전력 순환기

Box Optronics는 광섬유 시스템에서 정밀한 빛 방향 제어를 위해 설계된 고성능 수동 광학 부품인 850nm High Power Circulator를 공급합니다. 이 3포트 순환기는 뛰어난 광 성능을 유지하면서 포트에서 포트로 광 신호를 순차적으로 라우팅하여 비가역 전송을 가능하게 합니다.

1.0dB의 낮은 일반 삽입 손실, 일반 25dB의 높은 절연, 최소 45dB의 높은 반사 손실을 특징으로 하는 이 서큘레이터는 고전력 850nm 애플리케이션에 이상적입니다. 포트 전반에 걸쳐 최대 500mW/1W/5W/10W의 총 평균 전력 처리를 지원하므로 까다로운 광섬유 레이저 및 증폭기 시스템에 적합합니다.

780-HP 파이버 피그테일을 갖춘 소형 58×28×26mm 패키지에 들어 있는 850nm 고출력 서큘레이터는 안정성과 신뢰할 수 있는 장기 성능을 제공합니다.

주요 특징

• 높은 절연: 일반 피크 절연 25dB, 최소 22dB

• 낮은 삽입 손실: 일반 1.0dB, 최대 1.5dB

• 높은 반사 손실: 최소 45dB(입력/출력)

• 낮은 편광 종속 손실(PDL): ≤0.15dB

• 높은 전력 처리: 최대 500mW, 1W, 5W, 10W

• 높은 피크 전력 성능: ns 펄스 작동 시 <10kW

• 높은 누화 억제: 최소 45dB

• 컴팩트하고 견고한 패키지 디자인: 58×28×26mm

• 고전력 애플리케이션을 위한 780-HP 파이버 피그테일

• 탁월한 신뢰성과 장기 안정성

• 3포트 비가역 광 전송

• 넓은 작동 온도 범위: +10°C ~ +50°C

일반적인 응용 분야

• 광섬유 감지 시스템

• 광섬유 계측 및 테스트 장비

• 850nm 파이버 레이저 시스템

• 생체의학 영상 및 OCT 시스템

• 연구 개발 연구소

• 분산 피드백(DFB) 레이저 보호

기술 사양

광학 사양(T=25°C)

기계 및 환경 사양

*참고: 위 사양은 커넥터가 없는 장치에 대한 것입니다. 커넥터가 있는 장치의 경우 처리 전력은 1W로 제한되고 삽입 손실은 0.3dB 더 높고 반사 손실은 5dB 더 낮으며 소광비는 2dB 더 낮습니다.

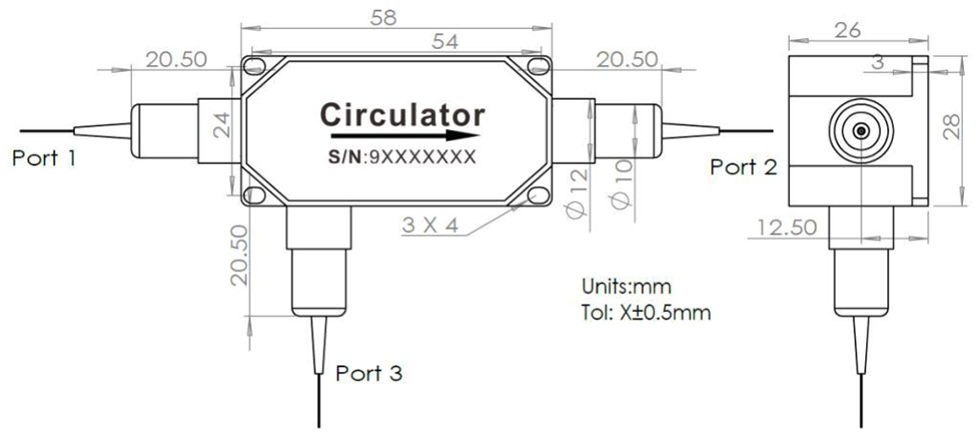

패키지 크기

850nm 고출력 순환기는 다음 치수(단위: mm)의 작고 견고한 하우징에 포장되어 있습니다.

• 패키지 크기: 58 × 28 × 26mm

• 파이버 피그테일을 갖춘 3포트 구성

• 안전한 설치를 위한 4개의 장착 구멍

• 공차: ±0.5mm

포트 구성

이 3포트 광 순환기는 1 → 2 → 3 → 1 순서로 단방향 광 신호 라우팅을 가능하게 합니다.

• 포트 1 → 포트 2: 저삽입 손실 순방향 전송

• 포트 2 → 포트 3: 후방 산란/반사 신호 라우팅

• 포트 3 → 포트 1: 역방향 경로에서 높은 격리를 유지하면서 순환 루프를 완료하는 순방향 전송

이 장치는 비가역 광학 설계를 활용하여 방향성 신호 전파와 인접하지 않은 포트 간의 효과적인 격리를 보장하므로 광섬유 감지, 레이저 보호 및 광학 측정 시스템에 이상적입니다.

작동 원리

850nm 고출력 광순환기는 광신호를 순차적 1 → 2 → 3 → 1 방향으로 라우팅하는 수동형 다중 포트 비가역 장치로, 광섬유 시스템에서 방향성 신호 관리를 가능하게 합니다.

이 장치는 편광 의존형 광 라우팅 구성 요소와 결합된 패러데이 회전 효과를 기반으로 합니다.

작동 원리:

• 패러데이 회전자: 전파 방향에 관계없이 고정된 비가역 편파 회전(일반적으로 45°)을 도입합니다.

•편광 라우팅 광학: 편광 상태를 기반으로 한 직접 광 신호

•비상호 전송: 역방향 전파 경로 간의 높은 절연성을 통해 방향성 신호 라우팅을 보장합니다.

주요 기능:

•순방향 및 역방향 전파 광신호를 분리합니다.

•역반사로부터 레이저 소스를 보호합니다.

•광섬유 감지 및 레이저 시스템에서 양방향 작동이 가능합니다.

•측정 및 감지 아키텍처의 신호 라우팅 지원

Box Optronics를 선택하는 이유는 무엇입니까?

•출하 전 100% 테스트를 통한 엄격한 품질 관리

•안정적인 대량 배송 기능을 갖춘 경쟁력 있는 가격

•파장, 전력, 광섬유 및 커넥터에 대한 유연한 사용자 정의 옵션

•7×24시간 기술 지원 및 빠른 응답

•평가용 샘플 테스트 가능

•DHL, UPS, FedEx 특급 배송을 통한 글로벌 배송

주문 정보

모델 명칭

HPCIR - XXX - X - X - X - X - XX - XX

예: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850nm 고출력 순환기, 780-HP 파이버, 900μm 루즈 튜브, 1m 파이버 길이, 58x28x26mm 패키지, 10W 처리 전력, FC/APC 커넥터

사용 가능한 사용자 정의 옵션

•중심 파장: 830nm, 850nm, 요청 시 기타 파장 제공 가능

• 정격 전력: 500mW, 1W, 5W, 10W, 맞춤형 설계에 더 높은 전력 사용 가능

•섬유 유형: 780-HP, 기타 특수 섬유

•섬유 길이: 0.5m, 0.8m, 1m, 1.5m, 2m(맞춤형 길이 가능)

•피그테일 유형: 250μm 베어 파이버, 900μm 루즈 튜브, 3.0mm 루즈 튜브

•커넥터 유형: FC/UPC, FC/APC, SC/APC, LC/APC 또는 맞춤형 커넥터

• 패키지 크기: 표준 58x28x26mm 또는 맞춤형 패키지 크기

• 요청 시 4포트 순환기 구성 제공

맞춤 요구사항에 대해서는 영업팀에 문의하세요.

데이터시트 및 테스트 보고서

각 850nm 고출력 서큘레이터에는 측정된 성능 매개변수를 기록한 포괄적인 테스트 보고서가 함께 제공됩니다. 데이터시트 PDF 파일에는 자세한 사양과 성능 곡선이 포함되어 있습니다.

•각 장치에 포함된 개별 테스트 보고서

데이터시트

견적 및 지불 조건

견적 조건

•EXW(Ex Works): DHL/UPS/FedEx 계정이 있는 경우 권장됩니다. 우리는 귀하의 계정을 사용하여 배송합니다. 우리는 배송비를 청구하지 않습니다.

•DAP(Delivered at Place): 택배사 계좌가 없는 경우 선불 화물로 배송해 드립니다.

•기타 조건: 논의하려면 당사에 문의하십시오.

지불 조건

•PayPal: 샘플 및 소액 주문에 대한 빠르고 안전한 결제

•T/T(은행송금) : 정상적인 생산주문에 대한 표준결제방식

•Alibaba Trade Assurance: 구매자 보증을 통해 온라인 거래에 대한 안전한 주문 보호

•유연한 결제 조건: 장기 또는 전략적 파트너와 협상 가능

리드타임

•표준 생산: 영업일 기준 ~10-15일

•맞춤형 구성: 영업일 기준 15~20일

•대량주문 : 생산일정은 별도 문의바랍니다.

•국제 배송: 영업일 기준 ~3~5일(DHL/UPS/FedEx Express)

•신속 서비스: 요청 시 이용 가능

작동 참고 사항 및 취급

ESD 보호

광순환기는 수동 장치이지만 성능과 신뢰성을 유지하려면 적절한 취급이 필요합니다.

•깨끗하고 먼지가 없는 표면에서 작업하십시오.

•광섬유 단면을 직접 만지지 마십시오.

•사용하지 않을 때는 커넥터에 먼지 캡을 씌워 두십시오.

•취급 및 설치 시 적절한 ESD 보호 기능을 사용하십시오.

섬유 취급

•섬유가 과도하게 구부러지지 않도록 하십시오.

•섬유 땋은 부분을 당기거나 비틀지 마십시오.

•연결하기 전에 광섬유 커넥터를 청소하십시오.

•커넥터를 사용하지 않을 때는 항상 먼지 캡을 사용하십시오.

•사용 전 광케이블 단면의 손상 여부를 검사하십시오.

전력 처리 고려 사항

•총 입력 전력이 정격 최대치를 초과하지 않도록 하십시오.

•과부하를 피하기 위해 적절한 전력 모니터링을 사용하십시오.

•높은 ​​전력 수준에서 적절한 열 방출을 허용합니다.

•히트싱크에 장착하여 고전력 연속작동 가능

•참고: 커넥터 장착 장치는 전력 처리가 감소했습니다(최대 1W).

•최대 전력 정격을 초과할 수 있는 갑작스러운 전력 스파이크를 방지하세요.

설치 및 장착

• 4개의 장착 구멍을 이용하여 서큘레이터를 안전하게 장착하세요.

•추가 손실을 최소화하기 위해 적절한 정렬을 보장합니다.

•섬유 굴곡반경을 위한 충분한 공간 확보

•신뢰성을 위해 지정된 온도 범위 내에서 작동하십시오(+10°C ~ +50°C).

•섬유 피그테일에 기계적 응력이 가해지지 않도록 하십시오.

•올바른 신호 라우팅을 위해 올바른 포트 방향을 확인하세요.
