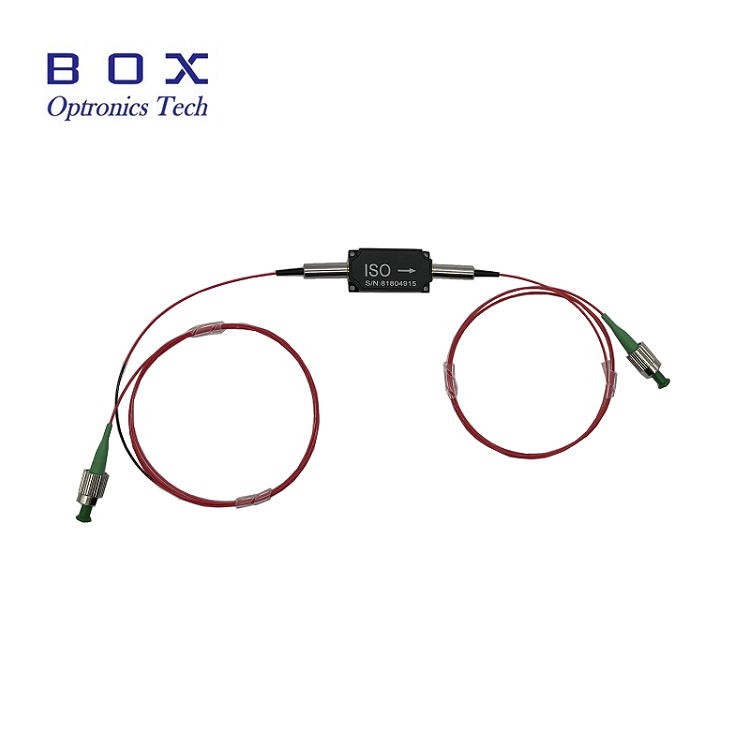

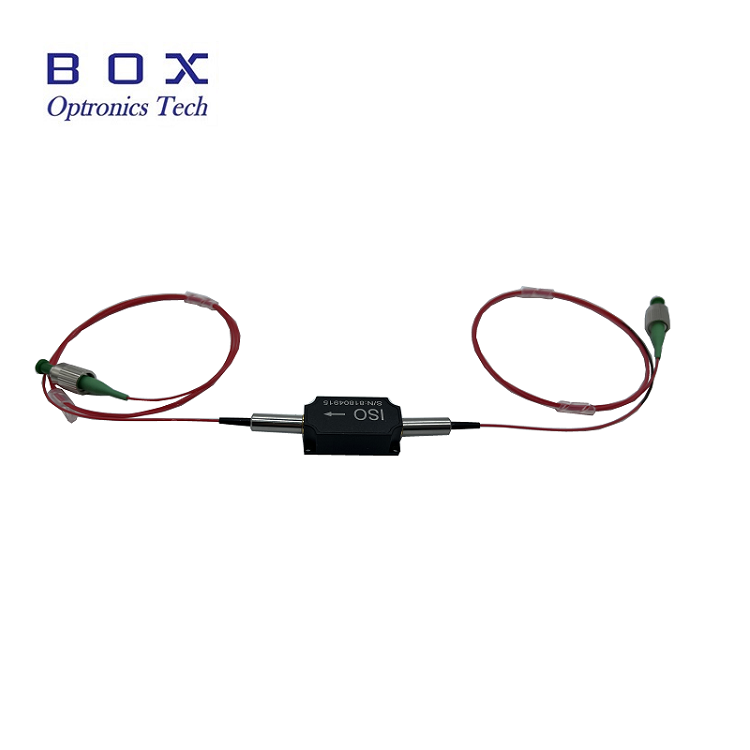

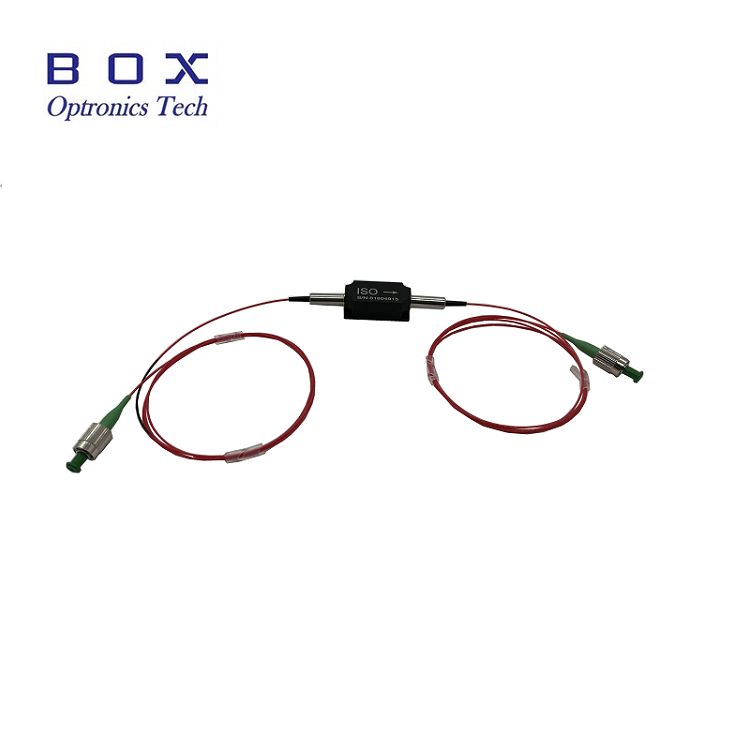

Box Optronics는 반사광 및 후방 산란광으로 인한 유해한 광학 피드백으로부터 레이저 소스, 시드 레이저 및 광학 증폭기를 보호하도록 설계된 고성능 수동 광학 부품인 1064nm 고출력 광학 아이솔레이터를 공급합니다. 패러데이 회전 효과를 기반으로 하는 이 아이솔레이터는 비가역적인 광 전송을 가능하게 하여 빛이 순방향으로 낮은 손실로 통과하도록 하고 역방향의 빛을 높은 아이솔레이션으로 차단합니다.
일반적인 삽입 손실, 높은 절연 및 높은 소광비를 특징으로 하는 이 1064nm 절연기는 고출력 광섬유 레이저 및 증폭기 시스템에 최적화되어 있습니다. ns 펄스 작동을 위해 최대 10W의 평균 전력 처리와 최대 10kW의 피크 전력을 지원하므로 까다로운 산업 및 과학 응용 분야에 적합합니다.
• 높은 격리: 일반 최대 격리 30dB, 최소 25dB
• 낮은 삽입 손실
• 높은 반사 손실
• 낮은 편광 의존 손실(PDL)
• 높은 전력 처리: 평균 전력 최대 10W
• 컴팩트하고 견고한 패키지 디자인: 58×28×26mm
• PM(편광 유지) 및 비PM 버전에서 사용 가능
• 다양한 파장 옵션: 980nm, 1030nm, 1064nm
• 광섬유 레이저 시스템 및 MOPA 광섬유 레이저
• 광섬유 증폭기
• 광학 테스트 및 측정 장비
• 광섬유 감지 시스템
• 증폭기 체인의 시드 레이저 보호
• 고출력 광섬유 레이저 시스템
• 연구 및 개발 실험실
• 산업용 레이저 가공 시스템
|
매개변수 |
단위 |
값 |
메모 |
|
중심 파장 |
nm |
1064 |
980nm, 1030nm도 사용 가능 |
|
작동 파장 범위 |
nm |
±5 |
|
|
유형 최대 격리 @23°C |
데시벨 |
30 |
|
|
최소 격리 @23°C |
데시벨 |
25 |
운영 대역 전반에 걸쳐 |
|
유형 삽입 손실 @23°C |
데시벨 |
0.8 |
|
|
최대. 삽입 손실 @23°C |
데시벨 |
1.0 |
|
|
최대. PDL @23°C, PI에만 해당 |
데시벨 |
0.2 |
편광 의존 손실 |
|
최소 소멸율 @23°C(PM) |
데시벨 |
20 |
편광 유지 버전 |
|
최소 반사 손실(입력/출력) |
데시벨 |
45 |
|
|
최대. 평균 광전력 |
W |
10 |
|
|
최대. 피크 전력(ns 펄스) |
kW |
10 |
나노초 펄스 작동 |
|
매개변수 |
단위 |
값 |
메모 |
|
섬유 종류(PM 버전) |
- |
PM 팬더 섬유 |
양극화 유지 |
|
섬유 유형(비PM) |
- |
Hi1060 섬유 |
표준 단일 모드 |
|
최대. 인장 하중 |
N |
5 |
섬유 변발 |
|
패키지 크기 |
mm |
58×28×26 |
L×W×H |
|
장착 구멍 |
- |
4×Ø3mm |
안전한 설치를 위해 |
|
작동 온도 |
℃ |
-40 ~ +85 |
넓은 온도 범위 |
|
보관온도 |
℃ |
0 ~ +60 |
비작동 |
|
섬유 길이 |
m |
1.0 |
표준, 사용자 정의 가능 |
|
피그테일 유형 |
- |
900μm 느슨한 튜브 |
250μm 베어 파이버 사용 가능 |
패러데이 아이솔레이터라고도 알려진 광 아이솔레이터는 한 방향으로 우선 전송을 허용하면서 역방향으로는 높은 아이솔레이션을 제공하는 수동 2포트 광학 장치입니다. 이는 반사광과 후방 산란광으로 인한 광학 피드백으로부터 레이저 소스와 광 증폭기를 보호하는 레이저 및 광섬유 시스템의 필수 구성 요소입니다.
광 아이솔레이터는 자기장이 가해질 때 통과하는 빛의 편광을 회전시키는 자기 광학 소재를 활용하는 패러데이 효과를 기반으로 합니다. 편광기와 결합하면 이 편광 회전을 통해 순방향 광 전송과 역방향 전파 광의 높은 분리가 가능합니다.

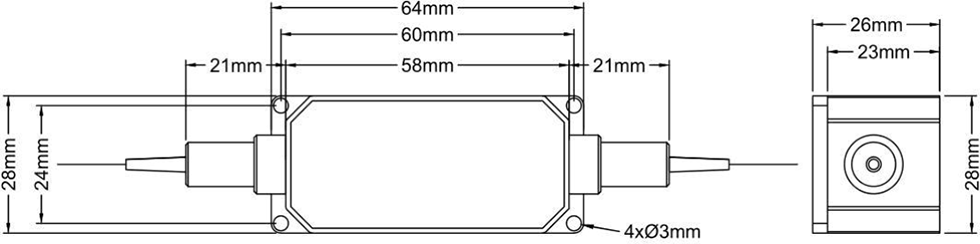

1064nm 고출력 광 아이솔레이터는 다음 치수(단위: mm)의 작고 견고한 하우징에 패키징됩니다.
• 패키지 크기: 58 × 28 × 26mm(L×W×H)
• 광섬유 피그테일을 사용한 2포트 구성
• 안전한 설치를 위한 4개의 장착 구멍(Ø3mm)
• 높은 신뢰성과 열 안정성을 위해 설계됨
Box Optronics를 선택하는 이유는 무엇입니까?
• 배송 전 100% 테스트를 통한 엄격한 품질 관리
• 안정적인 대량 배송 기능을 갖춘 경쟁력 있는 가격
• 파장, 전력, 광섬유, 커넥터에 대한 유연한 맞춤설정 옵션
• 평가용 샘플 테스트 제공
• DHL, UPS, FedEx 특급 배송을 통한 글로벌 배송
• PM 버전과 PM이 아닌 버전 모두 사용 가능
• 다양한 정격 전력 옵션: 500mW~10W
• 넓은 파장 범위: 980nm, 1030nm, 1064nm
• 생산 수량에 대한 안정적인 장기 공급
HPMIS - XXXX - X - X - X - X - X - XX
|
필드 |
암호 |
옵션 |
|
제품 시리즈 |
HPMIS |
고전력 PM 절연체(PM이 아닌 경우 HPIS) |
|
파장 |
1064 |
980: 980nm, 1030: 1030nm, 1064: 1064nm |
|
축 정렬(PM) |
금/비/금 |
F: 느린 축 작동, B: 두 축 모두 작동, N: 축 없음(비PM) |
|
섬유 종류 |
0 / 1 / 초 |
0: Hi1060 광섬유, 1: PM Panda 광섬유, S: 지정됨 |
|
피그테일 유형 |
0 / 1 |
0: 250μm 베어 파이버, 1: 900μm 느슨한 튜브 |
|
섬유 길이 |
0 / 1 |
0:0.8m, 1:1m |
|
패키지 차원 |
0 / S |
0: 58x28x26mm, S: 지정 |
|
핸들링 파워 |
00~10 |
00: 500mW, 01: 1W, 05: 5W, 10: 10W |
예: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10
1064nm 고전력 PM 아이솔레이터, 느린 축 작동, 빠른 축 차단, PM Panda 섬유, 900μm 느슨한 튜브, 1m 섬유 길이, 58x28x26mm 패키지, 10W 처리 전력
예: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05
1064nm 고출력 아이솔레이터(비PM), Hi1060 파이버, 900μm 루즈 튜브, 1m 파이버 길이, 58x28x26mm 패키지, 5W 처리 전력
• 중심 파장: 980nm, 1030nm, 1064nm, 요청 시 기타 파장 제공 가능
• 정격 전력: 500mW, 1W, 2W, 5W, 10W, 맞춤 설계에 더 높은 전력 사용 가능
• 편파 유형: PM(편광 유지) 또는 비PM(표준 단일 모드)
• PM 축 구성: 느린 축 작동, 두 축 모두 작동
• 섬유 유형: PM Panda 섬유, Hi1060, 기타 특수 섬유
• 섬유 길이: 0.5m, 0.8m, 1m, 1.5m, 2m(맞춤 길이 가능)
• 피그테일 유형: 250μm 베어 파이버, 900μm 루즈 튜브, 3.0mm 루즈 튜브
• 패키지 크기: 표준 58x28x26mm 또는 맞춤 패키지 크기
• 까다로운 애플리케이션에 사용 가능한 더 높은 격리 버전
맞춤형 요구 사항에 대해서는 당사 영업팀에 문의하여 사양을 문의하시기 바랍니다.
각 장치에는 측정된 성능 매개변수를 문서화한 포괄적인 테스트 보고서가 함께 제공됩니다. 데이터시트 PDF 파일에는 자세한 사양이 포함되어 있습니다.
• 각 장치에 포함된 개별 테스트 보고서
견적 및 지불 조건
• EXW
• DAP
• FOB
• 기타 조건: 논의하려면 문의해 주세요.
• PayPal: 샘플 및 소액 주문에 대한 빠르고 안전한 결제
• T/T(은행 송금): 일반 생산 주문에 대한 표준 결제 방법
• Alibaba Trade Assurance: 구매자 보증을 통해 온라인 거래에 대한 안전한 주문 보호
• 신용카드: PayPal 및 Alibaba 사용 가능
• 유연한 결제 조건: 협상 가능
• 표준 제작: 영업일 기준 ~10~15일
• 맞춤 구성: 영업일 기준 15~20일
• 대량 주문: 생산 일정은 문의해 주세요.
• 해외 배송: 영업일 기준 최대 3~5일(DHL/UPS/FedEx Express)
• 신속 서비스: 요청 시 이용 가능
광 아이솔레이터는 수동 장치이지만 성능과 신뢰성을 유지하려면 적절한 취급이 필요합니다.
• 깨끗하고 먼지가 없는 표면에서 작업하세요.
• 광섬유 종단면을 직접 만지지 마세요.
• 사용하지 않을 때는 커넥터에 먼지 캡을 씌워 두십시오.
• 취급 및 설치 중에는 적절한 ESD 보호 장치를 사용하십시오.
• 섬유 땋은 머리가 손상되지 않도록 주의해서 다루세요.
• 섬유가 과도하게 구부러지지 않도록 하세요.
• 섬유 땋은 머리를 당기거나 비틀지 마십시오.
• 연결하기 전에 적절한 청소 도구를 사용하여 광섬유 커넥터를 청소하세요.
• 커넥터를 사용하지 않을 때는 항상 먼지 캡을 사용하세요.
• 사용하기 전에 광섬유 종단면에 손상이 없는지 검사하세요.
• 최대 인장 하중(5N)을 초과하지 마십시오.
• 입력 전력이 정격 최대치를 초과하지 않는지 확인하세요.
• 과부하를 방지하려면 적절한 전력 모니터링을 사용하세요.
• 높은 전력 수준에서 적절한 열 방출을 허용합니다.
• 고전력 연속 작동을 위해 방열판에 장착
• 4개의 장착 구멍을 사용하여 아이솔레이터를 안전하게 장착하세요.
• 추가 손실을 최소화하려면 적절한 정렬을 확인하세요.
• 섬유 굽힘 반경에 충분한 공간을 허용합니다.
• 신뢰성을 위해 지정된 온도 범위 내에서 작동하세요.
• 섬유 피그테일에 기계적 응력이 가해지지 않도록 하세요.
• 올바른 신호 방향을 위해 포트 방향이 올바른지 확인하세요.
• 설치 전 정방향/역방향을 확인하세요.
Box Optronics는 안정적인 성능을 갖춘 고품질 광학 부품을 제공하기 위해 최선을 다하고 있습니다. 당사의 모든 고출력 광학 아이솔레이터는 배송 전에 엄격한 테스트와 품질 관리를 거칩니다.
• 배송일로부터 12개월 제한 보증
• 보증에는 자재 및 기술 결함이 포함됩니다.
• 보증 대상 결함이 있는 제품에 대한 무료 수리 또는 교체
• 오용, 잘못된 취급, 무단 개조로 인한 손상에는 보증이 적용되지 않습니다.
