C-대역 파장 가변 레이저 모듈

전문 광전자 부품 제조업체이자 공급업체인 Box Optronics는 FBG(광섬유 브래그 격자) 복조 시스템 및 광학 수동 장치 테스트용으로 설계된 고성능 파장 조정 가능 레이저 소스인 C-대역 조정 가능 레이저 모듈(ATLS4 또는 HTLS4 시리즈)을 제공합니다. 넓은 C 밴드 파장 튜닝 범위(1525-1568nm)를 특징으로 하며 안정적인 출력 전력과 빠른 파장 스캐닝 기능을 제공합니다. 단일 채널 광학 측정을 위한 안정적인 고정 파장 레이저 소스와 스펙트럼 분석, FBG 심문 및 광학 장치 특성화를 위한 파장 스캐닝 레이저 소스로 작동할 수 있습니다.

문의 보내기

제품 설명

제품개요-C-Band Tunable Laser Module

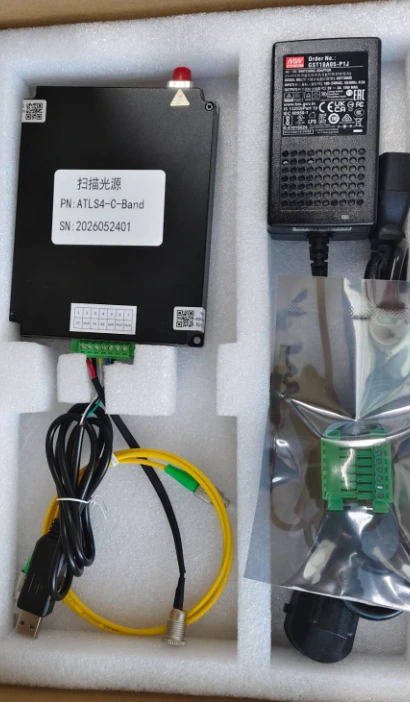

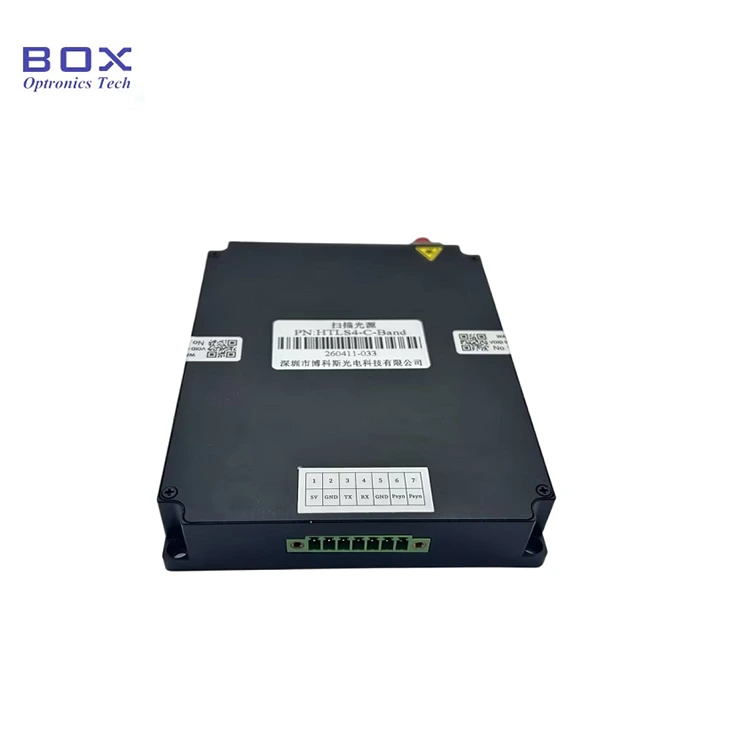

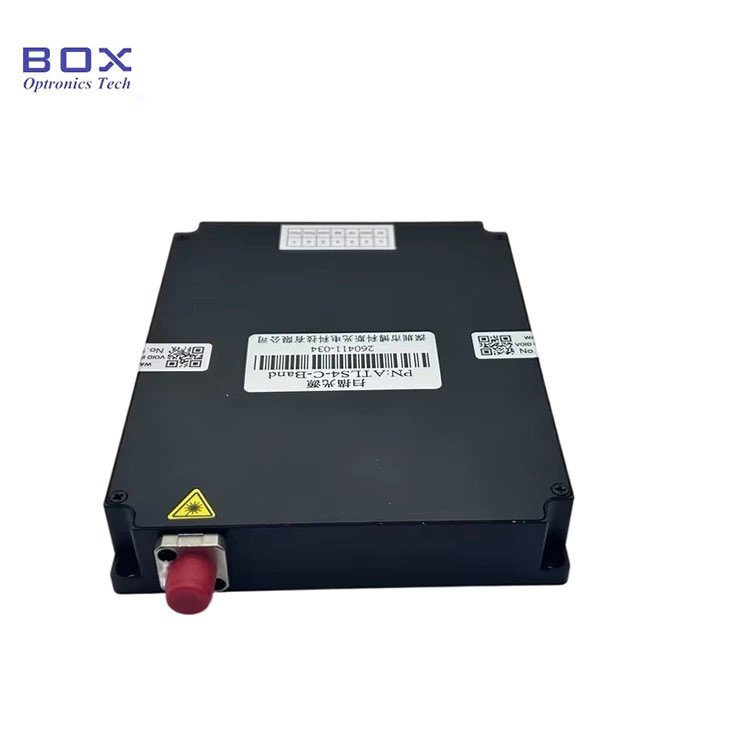

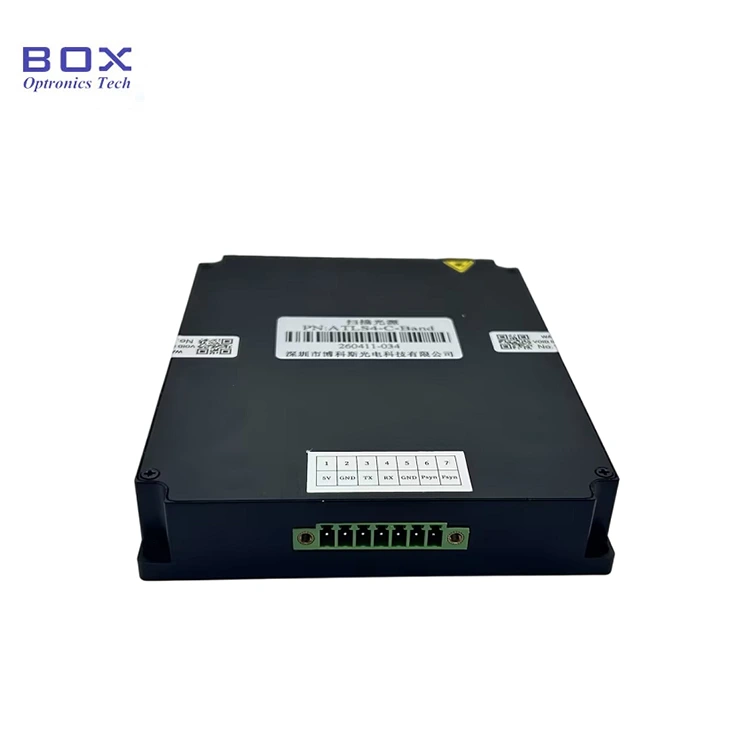

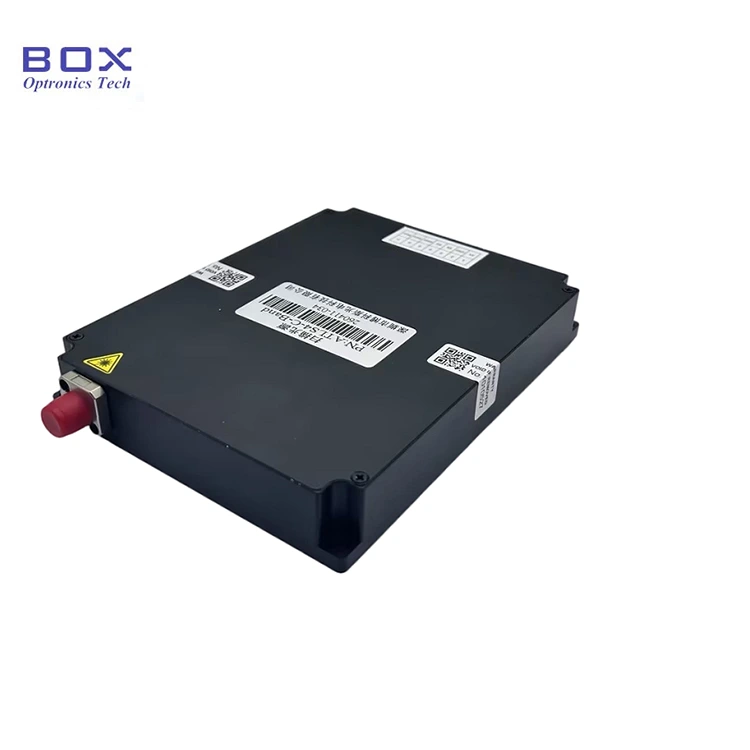

Box Optronics의 C-대역 조정 가능 레이저 모듈(ATLS4/HTLS4 시리즈)은 전체 C-대역 파장 범위 및 광섬유 결합 출력을 포괄하는 소형 통합 조정 가능 레이저 모듈입니다.

ATLS4 모델은 정밀 파장 튜닝에 최적화되어 있으며, 일반적인 파장 단계 크기는 오후 10시, 파장 전환 시간은 100μs 이하, 5MHz 미만의 좁은 선폭 성능을 제공합니다. FBG 조사, 협대역 광학 필터 특성화, DWDM 구성 요소 테스트 및 정밀 광자 측정을 포함하여 높은 스펙트럼 정확도가 필요한 응용 분야에 이상적입니다.

HTLS4 모델은 빠른 파장 스캐닝 애플리케이션용으로 설계되었으며, 최저 1μs의 빠른 파장 조정 응답, 1000nm/s를 초과하는 고속 스캐닝 기능, 약 1MHz 선폭을 특징으로 합니다. 이는 동적 FBG 감지, 높은 처리량의 광학 부품 테스트 및 빠른 스펙트럼 수집 애플리케이션에 최적화되어 있습니다.

두 모델 모두 동일한 기계 패키지, 전기 인터페이스 및 광섬유 출력 구성을 공유하므로 시스템 설계자는 기계 또는 전기 통합 설계를 변경하지 않고도 애플리케이션 요구 사항에 따라 적절한 성능 등급을 선택할 수 있습니다.

주요 특징 - C-밴드 파장 가변 레이저 모듈

• 넓은 C 대역 파장 조정 범위: 1525~1568nm(ATLS4) / 1525~1569nm(HTLS4)

• 높은 파장 정확도: 절대 ±10pm, 안정성 ±2pm, <3pm 반복성

• 빠른 튜닝 속도: 단계당 100μs(ATLS4)/1μs(HTLS4) 이하

• 높은 스캔 속도: 오후 10시 단계에서 >40nm/s(ATLS4) / 오후 20시 단계에서 >1000nm/s(HTLS4)

• 미세 파장 단계: 오후 10시 일반(ATLS4) / 오후 20시 일반(HTLS4)

• 높은 출력 전력: 전체 튜닝 범위에서 >10dBm(10mW)

• 뛰어난 전력 안정성: ±0.05dBm

• 우수한 전력 평탄도: ≤±0.3dB

• 높은 사이드 모드 억제율: >35dB(ATLS4) / >40dB(HTLS4)

• 낮은 상대 강도 소음: <-135dB/Hz

• 좁은 선폭: <5MHz(ATLS4) / 일반 ~1MHz(HTLS4), 정적

• 표준 FC/APC 파이버 커넥터 출력

• 소형 모듈 폼 팩터: 134x104x21mm

• 5V DC 공급, <5W 일반 전력 소비

• 넓은 작동 온도 범위: -20°C~+65°C

일반적인 응용 분야 - C-밴드 파장 가변 레이저 모듈

• FBG(파이버 브래그 격자) 복조 및 조사 시스템

• 광학 수동 장치 테스트 및 특성화(삽입 손실, 반사 손실, 필터 응답)

• DWDM 구성요소 및 파장 분할 멀티플렉서 테스트

• 온도, 변형, 진동 측정을 위한 광섬유 감지 시스템

• 교량, 터널, 파이프라인, 풍력 터빈 블레이드의 구조적 상태 모니터링

• 광 스펙트럼 측정 및 분석을 위한 조정 가능한 레이저 소스

• 광학 및 광통신 연구실의 연구 및 개발

• 광학 테스트 및 측정 장비에 OEM 통합

제품 사양-C-밴드 파장 가변 레이저 모듈

광학 및 파장 사양

매개변수	ATLS4-C-대역	HTLS4-C-대역	단위
파장 범위	>40 (전형적인 1525-1568)	>45 (전형적인 1525-1569)	nm
튜닝 속도(단계별)	≤100(일반)	≤1(일반)	µs
스캔 속도	>40 (오후 10시 단계)	>1000(오후 20시)	nm/초
스캐닝 단계 크기	10(일반)	20(일반)	오후
절대 파장 정확도	±10(통상 <5)	±10	오후
상대 파장 정확도	±5(통상 <2)	/	오후
파장 반복성	<3	±2	오후
파장 안정성	±2	±2	오후
출력 전력	>10	>10	dBm
전력 안정성	±0.05	±0.05	dBm
전력 평탄도	≤±0.3	≤±0.3	데시벨
측면 모드 억제 비율	>35	>40	데시벨
상대 강도 소음	<-135	<-135	dB/Hz
선폭(정적)	<5	~1(일반)	MHz

기계 및 전기 사양

매개변수	사양	단위
파이버 커넥터	FC/APC	-
작동 온도	-20 ~ +65	℃
공급 전압	5	V
공급 전류	2(일반)	A
전력 소비	<5(일반)	W
크기(L × W × H)	134×104×21	mm

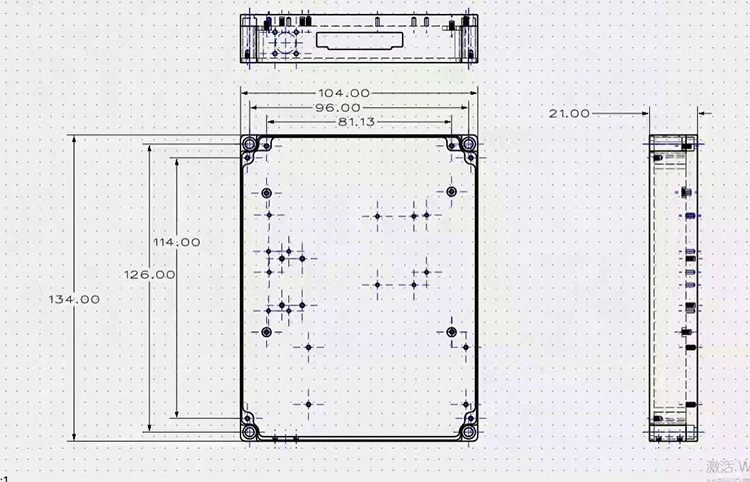

패키지 크기 - C-밴드 파장 가변 레이저 모듈

모듈 크기: 134mm(L) × 104mm(W) × 21mm(H)

주문 정보-C-밴드 파장 가변 레이저 모듈

모델 명칭

XTLS4-C-대역

예: ATLS4-C-밴드, HTLS4-C-밴드

필드	암호	설명
시리즈	ATLS4 / HTLS4	ATLS4 = 표준 조정 가능 레이저; HTLS4 = 고속 가변 레이저
파장 대역	C	C-밴드(1525~1569nm)
구성	밴드	표준 모듈 구성

자주 묻는 질문(FAQ)-C-밴드 파장 가변 레이저 모듈

Q: ATLS4와 HTLS4 모델의 차이점은 무엇입니까?

A: ATLS4와 HTLS4는 동일한 기계 패키지, 전기 인터페이스 및 광섬유 출력을 공유하지만 튜닝 속도, 단계 크기 및 선폭 성능이 다릅니다.

ATLS4 표준 버전은 10pm 파장 단계 크기, 100μs 이하 단일 단계 파장 전환 시간, >40nm/s 스캔 속도(10pm 단계), <5MHz의 좁은 선폭을 제공하므로 고해상도 스펙트럼 측정 및 정밀 광학 특성화에 이상적입니다.

HTLS4 고속 버전은 1μs 이하의 단일 단계 파장 전환 시간과 20pm 파장 단계 분해능으로 >1000nm/s의 스캐닝 속도를 제공하므로 신속한 FBG 심문, 동적 광섬유 감지 및 높은 처리량의 광학 부품 테스트에 이상적입니다.

스캔 속도, 파장 분해능, 신호 대 잡음비에 대한 응용 분야 요구 사항에 따라 모델을 선택하십시오.

Q: 이 조정 가능한 레이저 소스를 FBG 심문 시스템에 사용할 수 있습니까?

답: 그렇습니다. ATLS4 및 HTLS4 조정 가능 레이저 모듈은 FBG 심문 시스템에 널리 적합합니다. 정밀한 파장 조정 기능, 높은 파장 분해능 및 안정적인 광 출력을 통해 온도, 변형 및 진동 변화로 인한 FBG 파장 이동을 정확하게 추적할 수 있습니다. ATLS4는 고해상도 스펙트럼 분석에 최적화되어 있으며, HTLS4는 동적 FBG 감지 및 높은 처리량 측정을 위한 고속 스캐닝 기능을 제공합니다.
