제품소개-다채널 DFB 레이저 소스

이는 자유롭게 구성 가능한 파장과 연속파(CW) 작동을 특징으로 하는 다중 채널 DFB 레이저 소스입니다. 사용 가능한 파장 옵션에는 CWDM(1270~1650nm), DWDM ITU 채널 18~64, LAN-WDM 파장뿐만 아니라 1030nm 및 1064nm와 같은 특정 파장도 포함됩니다. 이 제품은 독립형 데스크탑 장치 또는 통합 가능한 모듈형 옵션의 두 가지 구성으로 제공됩니다. 통신 인터페이스와 모니터링 소프트웨어를 갖추고 있습니다. 사용자는 고정 출력 전력 또는 전력 조정 가능 구성 중에서 선택할 수 있습니다. 이 다중 채널 DFB 레이저 소스는 단일 채널 광원으로 작동하거나 여러 채널에 걸쳐 동시 출력을 지원합니다.

제품 사양-다채널 DFB 레이저 소스

제품특징-다채널 DFB 레이저 소스

● 사용자 정의 가능한 파장 및 출력;

● 2~16개의 채널을 사용할 수 있습니다.

● 고정 또는 조정 가능한 출력 전력;

● 높은 출력 안정성, 작은 크기, 빠른 시동.

제품 응용 분야-다채널 DFB 레이저 소스

● WDM,AWG,PLC 장치 차동 손실, 반사 손실 감지;

● 안과 OCT;

● 광섬유 장치 교정 및 수동 부품 테스트 시스템.

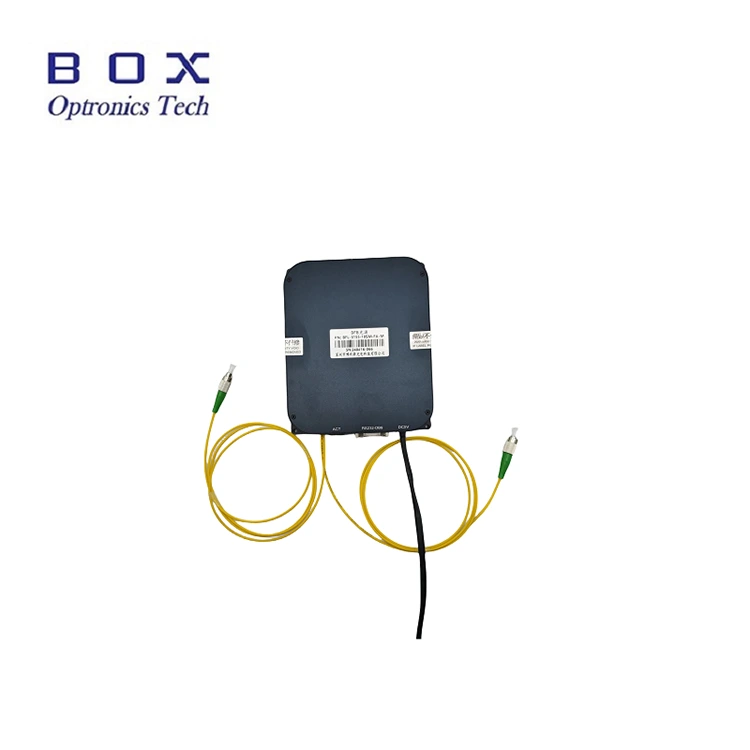

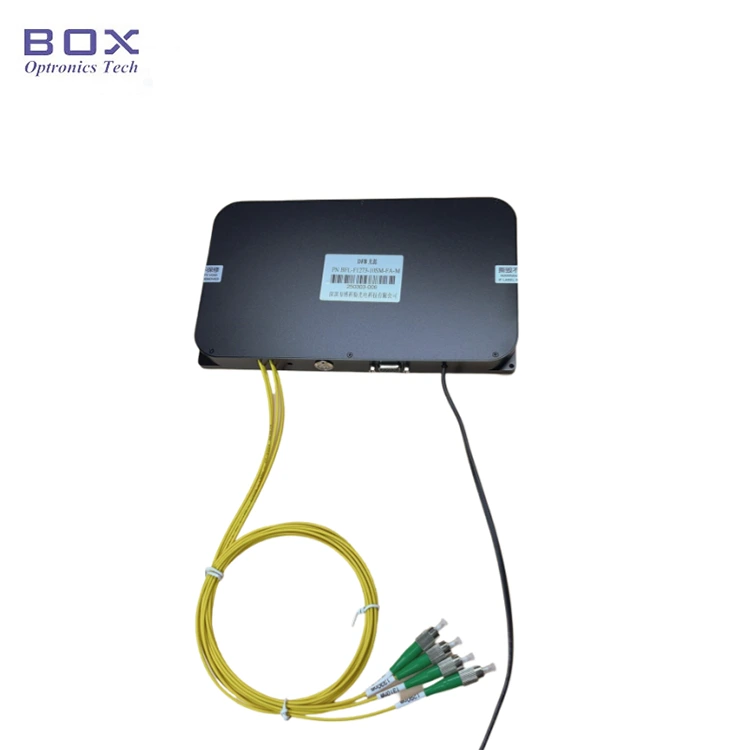

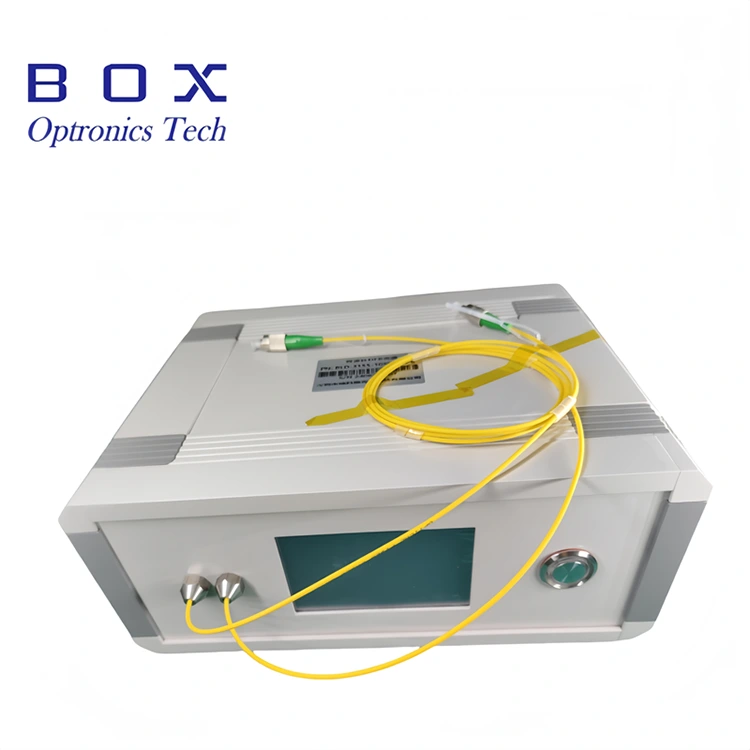

제품 세부 정보 - 다중 채널 DFB 레이저 소스

● 사용 가능한 파장(nm):

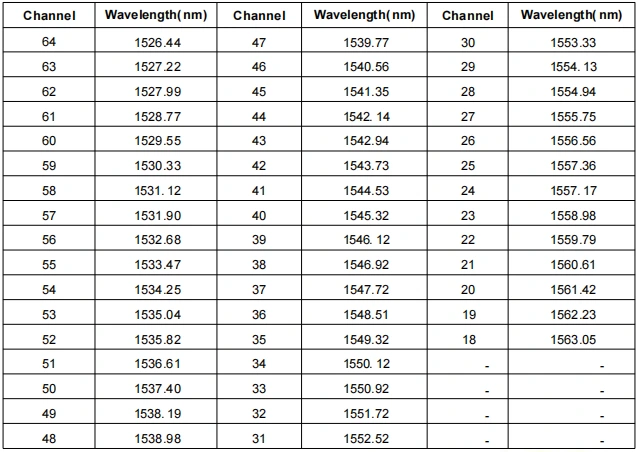

● ITU 채널 18~64 파장(mm):

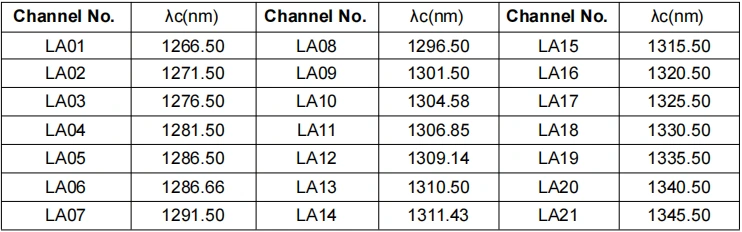

● LAN-WDM 파장(mm):

작업 단계 - 다중 채널 DFB 레이저 소스

1단계. 포장 풀기: 조립하기 전에 모든 부속품이 완전한지 확인하십시오.

2단계. 전원 공급 장치: DC 스위칭 전원 공급 장치 또는 해당 전원 공급 장치 요구 사항을 충족하는 조정된 전원 공급 장치에 연결됩니다. 정품에 맞는 전원 어댑터(DC5V 또는 DC12V)만 사용하십시오. 부적절한 전원 어댑터는 광원을 손상시킬 수 있습니다. (현지 전압 규격에 따라 전원 어댑터가 제공됩니다.)

3단계. 출력 광섬유 연결 : 광섬유 커넥터 또는 플랜지의 더스트 캡을 열고 광섬유 끝면을 확인하고 오염 및 손상이 없는지 확인한 후 테스트할 장치 또는 전력계에 광섬유를 연결하거나 광섬유를 접속하십시오.

설정4. 호스트 컴퓨터에 연결: USB-RS485 DB9 데이터 케이블을 사용하여 다중 채널 DFB 레이저 소스와 컴퓨터를 연결합니다. 컴퓨터는 먼저 직렬 포트 데이터 케이블을 식별하기 위해 전용 직렬 포트 드라이버를 설치해야 합니다. 그렇지 않으면 호스트 컴퓨터 소프트웨어와 광원 모듈이 올바르게 연결되고 통신될 수 없습니다. 드라이버는 Box Optronics에 문의하세요.

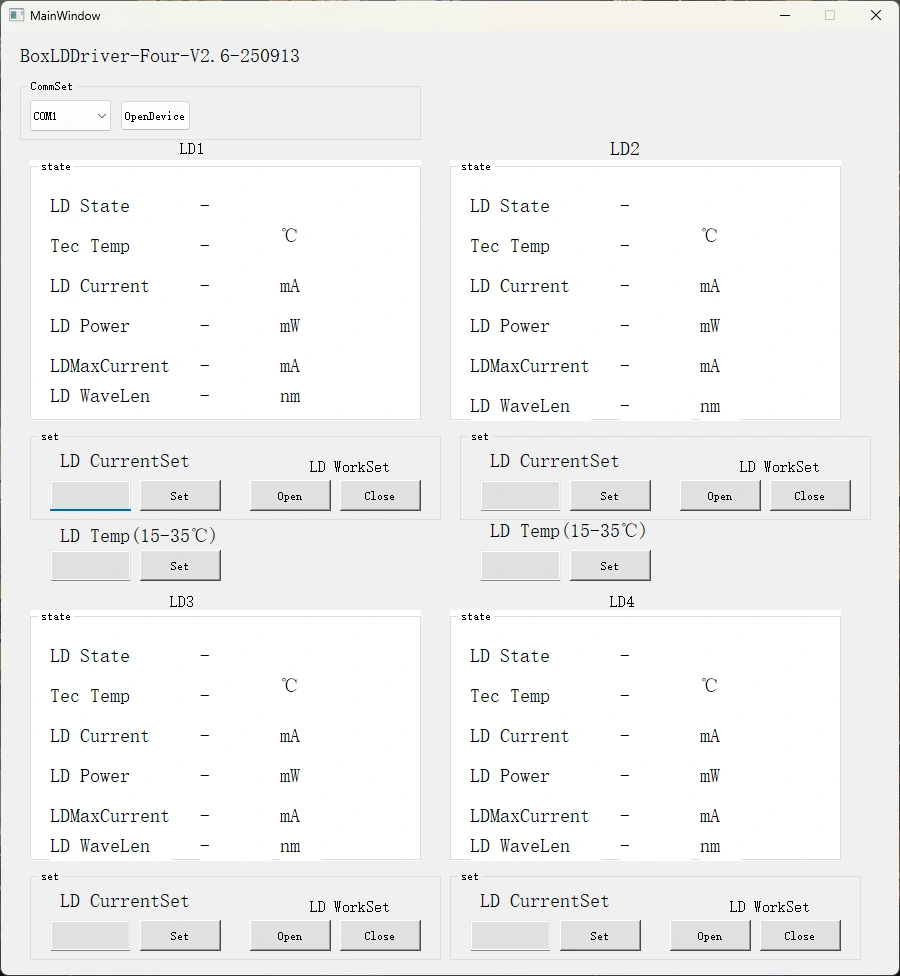

5단계. 제어 소프트웨어: Box Optronics는 다중 채널 DFB 레이저 소스의 LD 전류 및 LD 온도를 제어하기 위한 직렬 명령 또는 PC 소프트웨어를 제공합니다. 올바른 포트를 선택하고 전류와 온도를 설정한 다음 열기 버튼을 클릭하세요. (손상을 방지하려면 초기 작동 시 구동 전류를 천천히 올리십시오. 즉시 최대 전류를 인가하지 마십시오.)

데이터시트 및 테스트시트

데이터시트

테스트 시트
