제품개요-광파워미터

Box Optronics의 광 파워 미터는 정밀한 광 파워 감지 및 분석을 위해 설계된 고성능 광전자 측정 장비입니다. 고품질 실리콘(Si) 및 인듐 갈륨 비소(InGaAs) 광다이오드 감지기를 기반으로 제작된 당사의 파워 미터는 자외선, 가시광선, 근적외선 및 중적외선 스펙트럼 범위에 걸쳐 정확하고 안정적인 측정을 제공합니다.

이 시리즈에는 실험실 및 생산 테스트를 위한 벤치탑 다중 채널 모델(PM-MC-4-B5)과 현장 테스트 및 현장 교정을 위한 소형 휴대용 단일 채널 모델(PM-SC-1-HD)이 모두 포함됩니다. 모든 장치는 직관적인 터치스크린 인터페이스, 실시간 통계 분석(전류, 최소, 최대, 평균, 피크 대 피크, 표준 편차) 및 PC 기반 데이터 수집 및 분석을 위한 USB 연결 기능을 갖추고 있습니다. 다양한 파장 대역과 전력 범위를 지원하는 교체 가능한 검출기 헤드, 균일한 빔 수집을 위한 선택적 통합 구 설계, 유연한 광섬유 커플링 액세서리(베어 광섬유 어댑터 및 FC 광섬유 어댑터)를 사용하여 광 파워 미터를 특정 요구 사항에 맞게 구성할 수 있습니다.

주요 특징 - 광파워미터

● 높은 측정 분해능: 정확한 전력 판독을 위한 0.001dB

● 넓은 전력 범위: 1nW~10mW 또는 10uW~10W

● 넓은 파장 범위: 400~1100nm(Si), 900~1650nm(InGaAs), 1100~2200nm(InGaAs)

● 다양한 폼 팩터: 벤치탑(4채널) 및 핸드헬드(1채널) 구성 가능

● 내장된 전력 통계 분석: 현재 값, 최소, 최대, 평균, 피크 대 피크, 표준 편차

● 구성 가능한 데이터 샘플링 간격: 0.1초~1초

● 실시간 디스플레이를 갖춘 직관적인 터치스크린 사용자 인터페이스

● 데이터 로깅 및 그래픽 분석을 위한 호스트 소프트웨어와의 USB 연결

● BNC/SMA를 통한 아날로그 전압 출력(0~2.5V)

● 베어 파이버 어댑터(BFA) 및 FC 파이버 어댑터(FCA) 액세서리와 호환 가능

● 실험실과 산업 환경 모두에 적합한 컴팩트하고 견고한 디자인

● 측정 불확도: ±5%

일반적인 응용 분야 - 광 파워 미터

● 광학 부품 테스트 및 특성화(레이저 다이오드, 광섬유, 증폭기, 절연체)

● 레이저 출력 검증 및 안정성 모니터링

● 광섬유 시스템 정렬 및 손실 측정

● 포토닉스 및 광전자공학 연구개발 실험실

● 산업용 레이저 생산 라인 품질 관리 및 테스트

● 광학 센서 교정 및 검증

● 통신 부품 테스트(CWDM, DWDM, 트랜시버)

● 교육 및 대학 광학 연구실

● 현장 서비스 및 현장 장비 교정

기술 사양 - 광 파워 미터

검출기 사양(T=25°C)

호스트 유닛 사양

액세서리 사양

제품상세정보-광파워미터

광파워미터란 무엇입니까?

광 파워 미터는 일반적으로 레이저, 발광 다이오드(LED) 또는 광섬유 전송 시스템에서 나오는 광 신호의 파워를 측정하도록 설계된 정밀 광전자 기기입니다.

이는 두 가지 기본 구성 요소로 구성됩니다. 들어오는 광 전력을 전류로 변환하는 보정된 포토다이오드 센서 헤드와 측정된 전력 값을 와트(W), 밀리와트(mW) 또는 1mW 기준 데시벨(dBm)과 같은 단위로 증폭, 디지털화 및 표시하는 디스플레이/처리 장치입니다.

광 파워 미터는 포토닉스 연구, 광섬유 통신, 레이저 제조 및 품질 관리의 기본 도구입니다. 이는 레이저 출력 특성화, 광섬유 삽입 손실 측정, 광 증폭기 출력 전력 및 이득 측정, 시스템 수준 전력 예산 검증에 사용됩니다.

검출기 재료(가시광선/NIR용 실리콘, NIR/SWIR용 InGaAs)의 선택에 따라 장비의 파장 범위와 감도가 결정됩니다.

제품 시리즈 개요

Box Optronics는 교체 가능한 감지기 헤드와 2개의 호스트 장치 옵션을 갖춘 모듈형 광 파워 미터 플랫폼을 제공하므로 고객은 특정 측정 요구 사항에 최적화된 시스템을 구성할 수 있습니다.

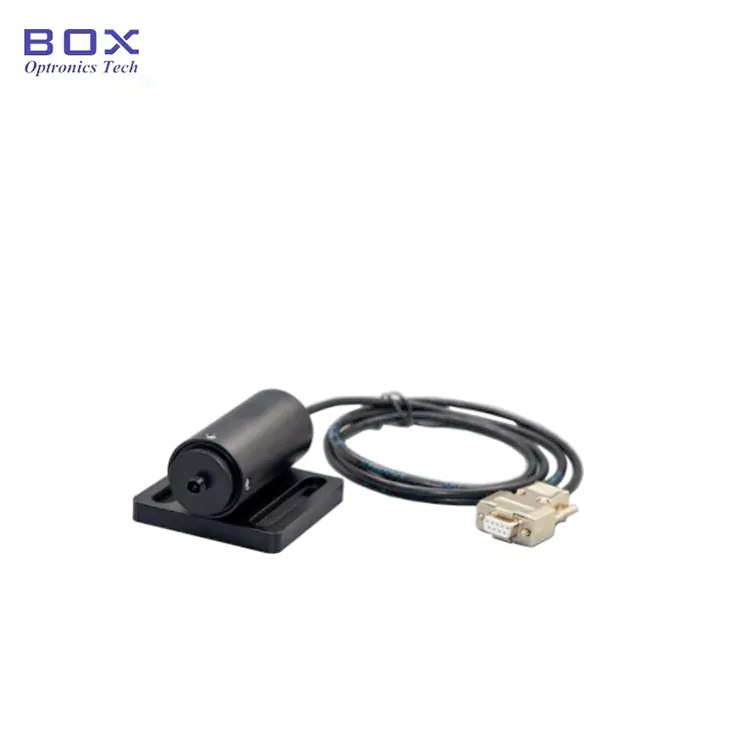

검출기 헤드

• PMS-4011-2040: 적분구가 있는 실리콘 포토다이오드 검출기, 400~1100nm 범위, -20~+40dBm(10μW~10W)의 출력 범위. 가시광선 및 근적외선 레이저 출력 측정에 이상적입니다.

• PMS-9016-6010: InGaAs 광다이오드 검출기(적분구 없음), -60~+10dBm(1nW~10mW)의 확장된 저전력 범위로 900~1650nm를 포괄합니다. 고감도 통신 대역 측정에 최적화되었습니다.

• PMS-9016-2043: 적분구가 있는 InGaAs 광다이오드 검출기, -20~+43dBm(10μW~20W)의 넓은 전력 범위로 900~1650nm를 포괄합니다. 범용 통신 및 데이터콤 테스트에 적합합니다.

• PMS-1122-2040: 적분구가 있는 확장된 파장 InGaAs 광다이오드 검출기, -20~+40dBm(10μW~10W)의 전력 범위로 1100~2200nm를 포괄합니다. 단파 적외선(SWIR) 애플리케이션용으로 설계되었습니다.

호스트 유닛

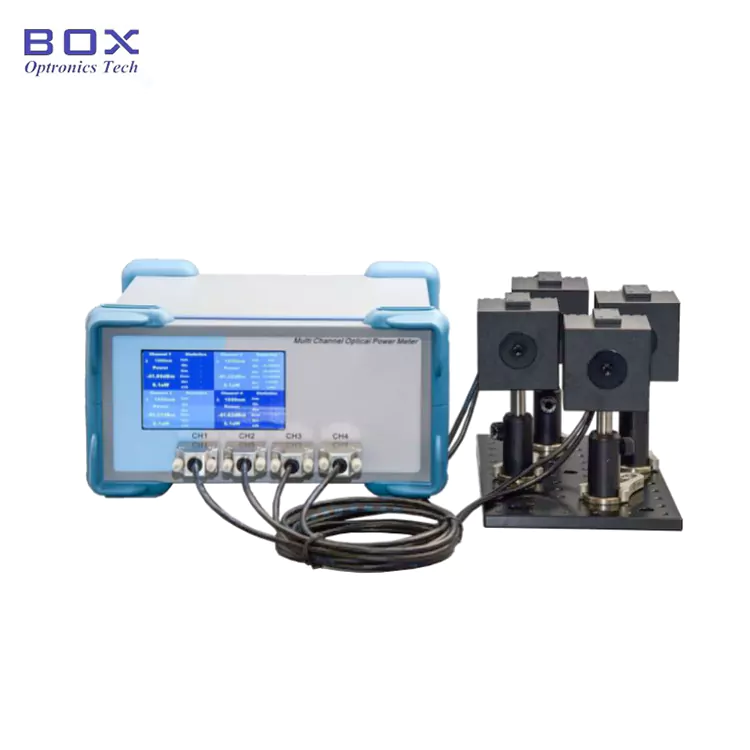

• PM-MC-4-B5(벤치탑 다중 채널): 대형 터치스크린 디스플레이를 갖춘 4채널 벤치탑 장치로 최대 4개 검출기 채널의 동시 측정을 지원합니다. 실험실 설정, 생산 테스트 스테이션 및 다중 지점 모니터링이 필요한 응용 분야에 이상적입니다.

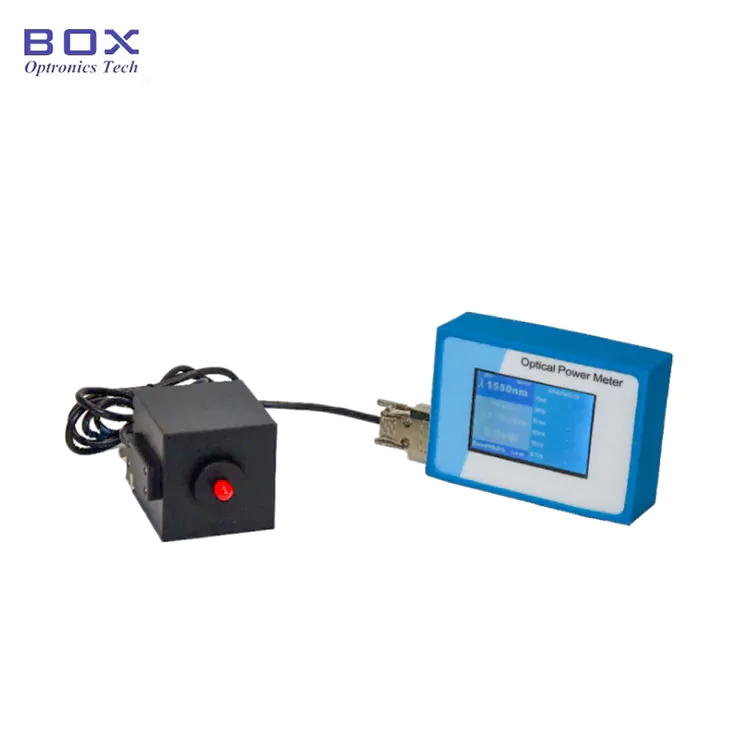

• PM-SC-1-HD(휴대용 단일 채널): 휴대성과 현장 사용을 위해 설계된 터치스크린 인터페이스를 갖춘 소형 단일 채널 휴대용 장치입니다. 현장 교정, 현장 서비스 및 모바일 테스트 애플리케이션에 적합합니다.

주문정보 - 광파워미터

모델 명칭

호스트 장치 명명 규칙

오후 - XX - X - XX

예: PM-MC-4-B5

탐지기 명명 규칙

PMS - XXXX - XXXX - XX

예: PMS-9016-2040-FC

데이터시트 및 소프트웨어 광 파워 미터

데이터시트

· USB 인터페이스를 통한 원격 제어. 구매 시 PC 소프트웨어 다운로드 링크가 포함됩니다.

견적 및 지불 조건

견적 조건

· EXW

· DAP

· FOB

· 기타 조건: 논의하려면 당사에 문의하세요.

지불 조건

· PayPal: 샘플 및 소액 주문에 대한 빠르고 안전한 결제

· T/T(은행송금): 일반 생산 주문에 대한 표준 결제 방식

· 알리바바 무역 보증(Alibaba Trade Assurance): 구매자 보증을 통한 온라인 거래에 대한 안전한 주문 보호

· 신용카드: PayPal 및 Alibaba 플랫폼을 통해 사용 가능

· 유연한 결제 조건: 협상 가능

리드타임

· 표준 제품(재고 모델): 영업일 기준 3~5일

· 표준 제작: 영업일 기준 10~15일

· 대량 주문: 생산 일정은 문의해 주세요.

· 해외 배송: 영업일 기준 최대 5일(DHL/UPS/FedEx Express)

· 신속한 서비스: 요청 시 이용 가능

작동 참고 사항 및 취급 - 광 파워 미터

안전 예방 조치

· 활성 레이저 빔이나 광 출력 포트를 직접 쳐다보지 마십시오.

· 항상 적절한 레이저 안전 프로토콜을 따르고 적절한 레이저 안전 안경을 착용하십시오.

· 사용 중인 감지기 모델의 최대 정격 전력을 초과하지 마십시오.

· 기기를 청소하거나 수리하기 전에 전원을 분리하세요.

· 기기 손상을 방지하려면 지정된 전원 공급 장치만 사용하십시오.

감지기 관리 및 유지 관리

· 감지기 구멍을 깨끗하게 유지하고 먼지, 기름, 부스러기가 없도록 유지하십시오.

· 감지기 표면을 청소할 때는 깨끗하고 보푸라기가 없는 천과 적절한 광학 세척액을 사용하십시오.

· 사용하지 않을 때는 항상 감지기의 보호 캡을 교체하십시오.

· 손가락이나 도구로 활성 감지기 표면을 만지지 마십시오.

· 적절한 청소 도구를 사용하여 삽입하기 전에 광섬유 커넥터를 청소하십시오.

· 감지기를 떨어뜨리거나 기계적 충격을 가하지 마십시오.

· 사용하지 않을 때는 깨끗하고 건조한 환경에 보관하세요.

· 매년 정기적인 재보정 권장

품질 보증

Box Optronics는 안정적이고 일관된 성능을 갖춘 고품질 광학 테스트 및 측정 장비를 제공하기 위해 최선을 다하고 있습니다. 당사의 모든 광 파워 미터는 배송 전에 엄격한 테스트, 교정 및 품질 관리 절차를 거칩니다.

보증

· 배송일로부터 12개월 제한 보증

· 보증은 자재 및 제작상의 결함을 포함합니다.

· 보증 대상 결함이 있는 제품에 대한 무료 수리 또는 교체

· 보증은 소모품 부품의 오용, 잘못된 취급, 무단 개조 또는 정상적인 마모로 인한 손상에는 적용되지 않습니다.
