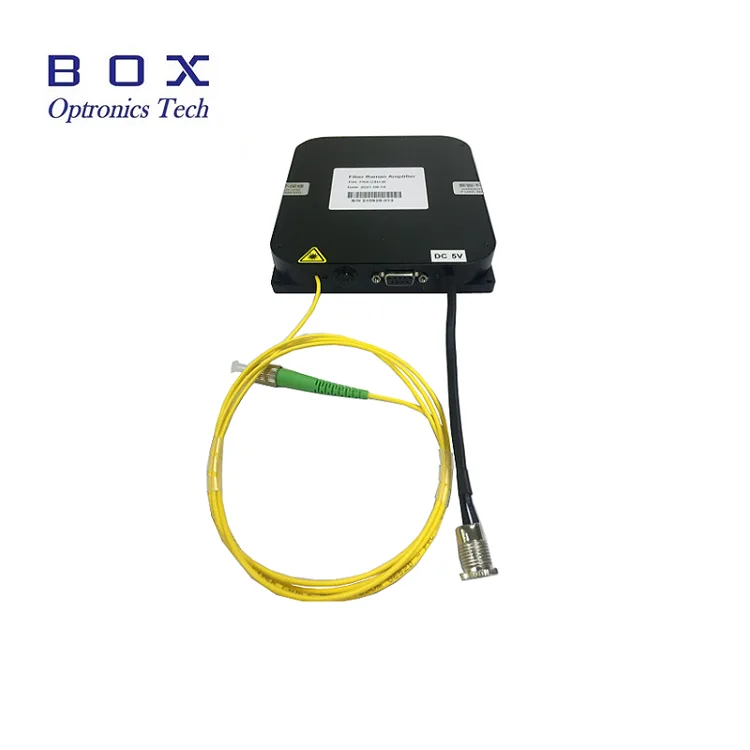

SLD 광대역 광원 1310nm

Box Optronics는 드라이버 회로가 통합된 SLD 광대역 광원 1310nm를 개발 및 제공하여 특정 요구 사항을 충족하기 위해 1/3/10/15/30/80/100mW의 전력 옵션을 제공합니다. 1310nm SLD 광대역 광원은 반도체 슈퍼방사다이오드(Super Radiation Diode) 기술을 활용해 광대역 스펙트럼을 출력하고 높은 출력 전력을 자랑해 광섬유 센싱 및 기타 응용 분야에 적합하다. 광원 상태를 쉽게 모니터링할 수 있도록 통신 인터페이스와 호스트 컴퓨터 소프트웨어가 제공됩니다.

문의 보내기

제품 설명

제품소개-SLD 광대역 광원 1310nm

1310nm SLD 광대역 광원은 일반적으로 30nm가 넘는 스펙트럼 폭과 1/3/10/15mW의 출력 전력으로 안정적이고 낮은 일관성의 광대역 방출을 제공합니다. SMF-28e 또는 PM 광섬유 커플링, 낮은 스펙트럼 리플 및 소형 패키지는 광섬유 감지, OCT 이미징 및 정밀 광학 측정에 이상적입니다. 이 SLD 광대역 광원은 광통신, 생체의학 이미징 및 광섬유 장치 테스트 애플리케이션에 최적화되어 있습니다.

제품 사양 - SLD 광대역 광원 1310nm

매개변수	단위	값	메모
작동 파장	nm	1310	±20
출력 전력	밀리와트	1/3/10/15	맞춤형
대역폭	nm	>30
광 아이솔레이터	데시벨	와 함께
단기 안정성	데시벨	≤±0.02/15분
장기적인 안정성	데시벨	≤±0.05/8시간
광섬유 커넥터	-	FC/APC
섬유 종류	-	SMF-28e/PM 광섬유

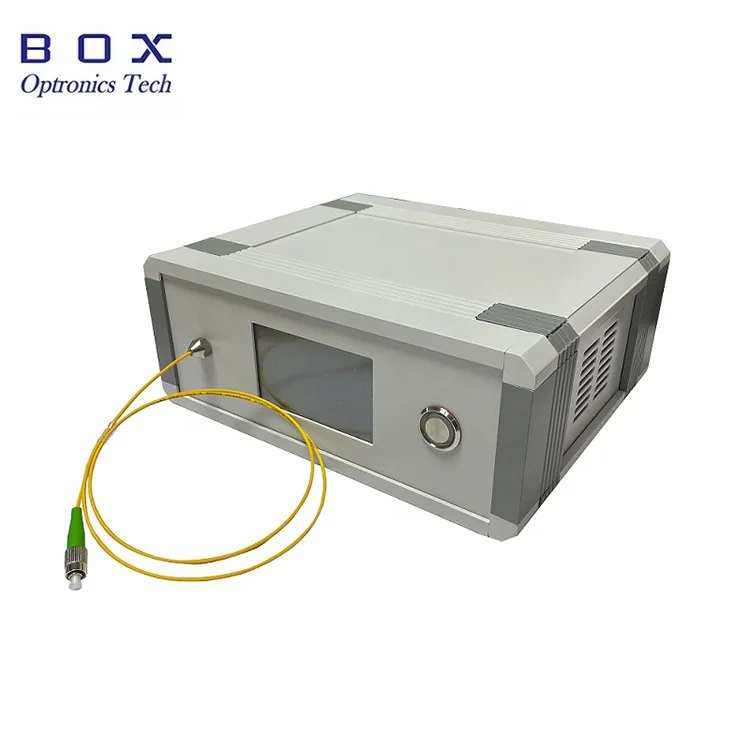

치수	mm	195(W)×220(D)×120(H)	벤치탑
		70(W)×90(D)×18(H)	기준 치수
		125(W)×150(D)×20(H)	기준 치수
전원 입력	V	교류 110~240V	벤치탑
전원 입력	V	DC 5V/4A	기준 치수
통신 인터페이스	-	DB9 암(RS232)
작동 온도	℃	-5 ~ +55
보관온도	℃	-40 ~ +85

제품특징-SLD 광대역 광원 1310nm

● 1/3/10/15mW 다양한 요구에 맞게 다양한 전력 레벨 사용 가능;l

● 넓은 스펙트럼;

● 낮은 스펙트럼 리플;

● 맞춤형 패키지 및 크기.

제품 응용분야-SLD 광대역 광원 1310nm

● 광섬유 감지;

● 의료 영상;

● 정밀 측정;

● 광섬유 장치 테스트.

제품 세부 정보-SLD 광대역 광원 1310nm

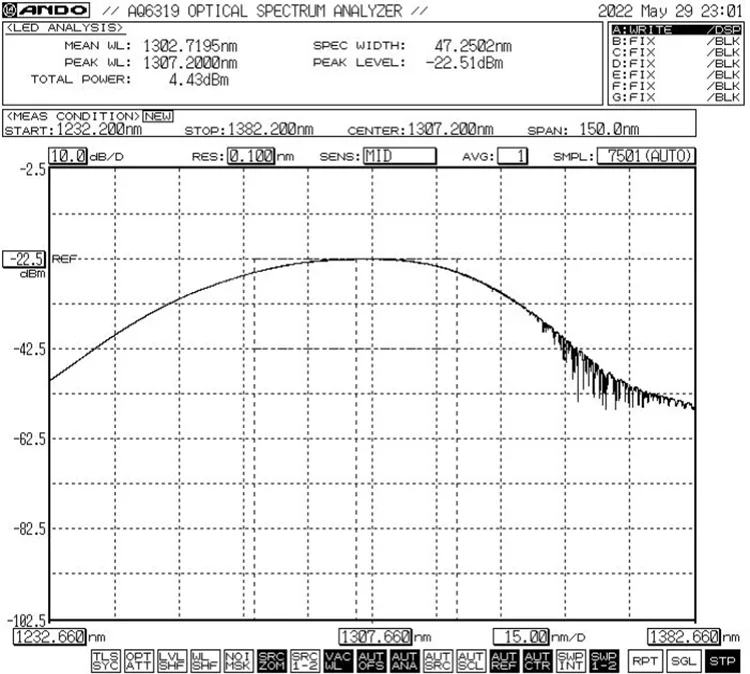

● 스펙트럼 기준: -3dB 대역폭 최소 30nm

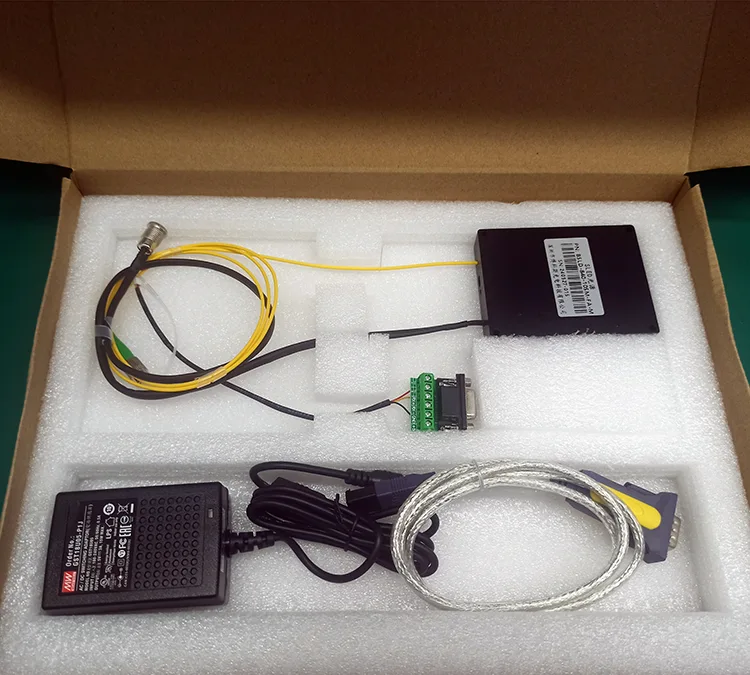

● 표준 액세서리

	부속품	수량
1	광원(모듈 호스트)	1
2	USB-RS485 DB9 데이터 케이블	1
3	녹색 포트 케이블	1
4	전원 어댑터(옵션)	1
5	제품 테스트 보고서	1

주문 정보-SLD 광대역 광원 1310nm

매개변수	단위	값	메모
작동 파장	nm	1310	±20
출력 전력	밀리와트	1/3/10/15	맞춤형
대역폭	nm	>30
광 아이솔레이터	데시벨	와 함께
단기 안정성	데시벨	≤±0.02/15분
장기적인 안정성	데시벨	≤±0.05/8시간
광섬유 커넥터	-	FC/APC
섬유 종류	-	SMF-28e/PM 광섬유
치수	mm	195(W)×220(D)×120(H)	벤치탑
		70(W)×90(D)×18(H)	기준 치수
		125(W)×150(D)×20(H)	기준 치수
전원 입력	V	교류 110~240V	벤치탑
전원 입력	V	DC 5V/4A	기준 치수
통신 인터페이스	-	DB9 암(RS232)
작동 온도	℃	-5 ~ +55
보관온도	℃	-40 ~ +85

예: BSLD-1310-10SM-FA-M

(주문 정보: SLD 광대역 광원 1310nm, 10mW 출력, SM 광섬유, FC/APC 커넥터 포함, 모듈 패키지).

데이터시트 및 테스트시트-SLD 광대역 광원 1310nm

데이터시트

테스트 시트

견적 및 지불 조건-SLD 광대역 광원 1310nm

● 견적 조건

(1) EXW

(2) DAP

(3) 기타

● 결제 조건

PayPal 및 T/T를 사용할 수 있습니다.

작업 단계 - SLD 광대역 광원 1310nm

1단계. 포장 풀기: 조립하기 전에 모든 부속품이 완전한지 확인하십시오.

2단계. 전원 공급 장치: DC 스위칭 전원 공급 장치 또는 해당 전원 공급 장치 요구 사항을 충족하는 조정된 전원 공급 장치에 연결됩니다. 정품에 맞는 전원 어댑터(DC5V 또는 DC12V)만 사용하십시오. 부적절한 전원 어댑터는 광원을 손상시킬 수 있습니다. (현지 전압 규격에 따라 전원 어댑터가 제공됩니다.)

3단계. 출력 광섬유 연결 : 광섬유 커넥터 또는 플랜지의 더스트 캡을 열고 광섬유 끝면을 확인하고 오염 및 손상이 없는지 확인한 후 테스트할 장치 또는 전력계에 광섬유를 연결하거나 광섬유를 접속하십시오.

설정4. 호스트 컴퓨터에 연결: 녹색 포트 케이블과 USB-RS485 DB9 데이터 케이블을 사용하여 SLD 광대역 광원 1310nm와 컴퓨터를 연결합니다. 컴퓨터는 먼저 USB-RS485 직렬 포트 데이터 케이블을 식별하기 위해 전용 직렬 포트 드라이버를 설치해야 합니다. 그렇지 않으면 호스트 컴퓨터 소프트웨어와 광원 모듈이 올바르게 연결되고 통신될 수 없습니다. 드라이버는 Box Optronics에 문의하세요.

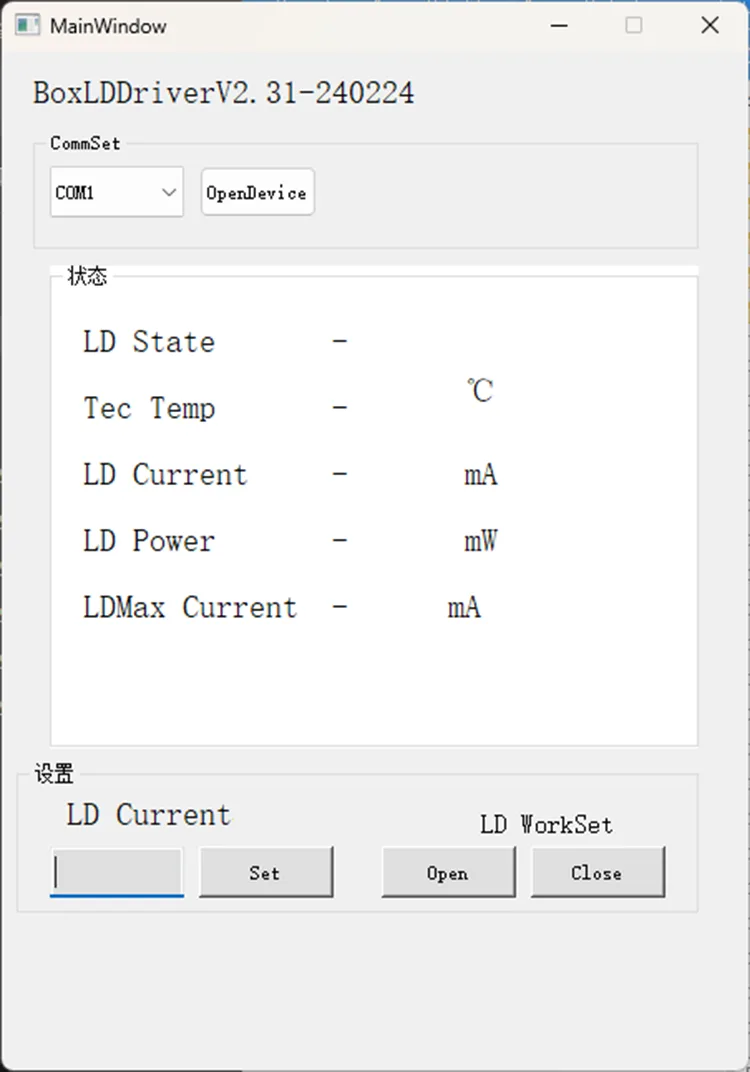

5단계. 제어 소프트웨어: Box Optronics는 SLD 광대역 광원 1310nm의 LD 전류를 제어하기 위한 직렬 명령 또는 PC 소프트웨어를 제공합니다. 올바른 포트를 선택하고 전류를 설정한 다음 열기 버튼을 클릭하세요. (손상을 방지하려면 초기 작동 시 구동 전류를 천천히 올리십시오. 즉시 최대 전류를 인가하지 마십시오.)
