1060nm 15dBm 반도체 광 증폭기

목차

1. 1060nm 도입 15dBm 반도체 광 증폭기

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 제품 세부정보

6. 주문 정보

7. 데이터시트

8. 견적 및 지불 조건

9. 리드타임

10. 작동 참고 사항

11. 품질 보증 및 애프터 서비스

제품소개

1060nm 15dBm 반도체 광 증폭기(SOA) 14핀 버터플라이 패키지로 광학용 고성능 솔루션 제공 1060nm 파장 범위의 증폭. 15dBm 출력 전력 및 25dB 신호 이득을 제공하는 이 SOA는 광 스위치 애플리케이션에 이상적입니다. 의료용 OCT 및 스윕 주파수 소스. 핀에 납땜이 필요한 경우 납땜 온도는 260°C를 초과해서는 안 되며 납땜 시간은 10초를 초과하면 안 됩니다.

제품 사양

제품 특징

● SMF-28e FC/APC 커넥터가 있는 광섬유;

● 저소음 그림 &낮은 편광 의존성;

● 14핀 TEC, 서미스터가 포함된 BTF 패키지.

제품 응용

● 손실 보상 광섬유 연결 및 스위치;

● 의료 OCT;

● 스윕 주파수 소스, 조정 가능 레이저.

제품 세부정보

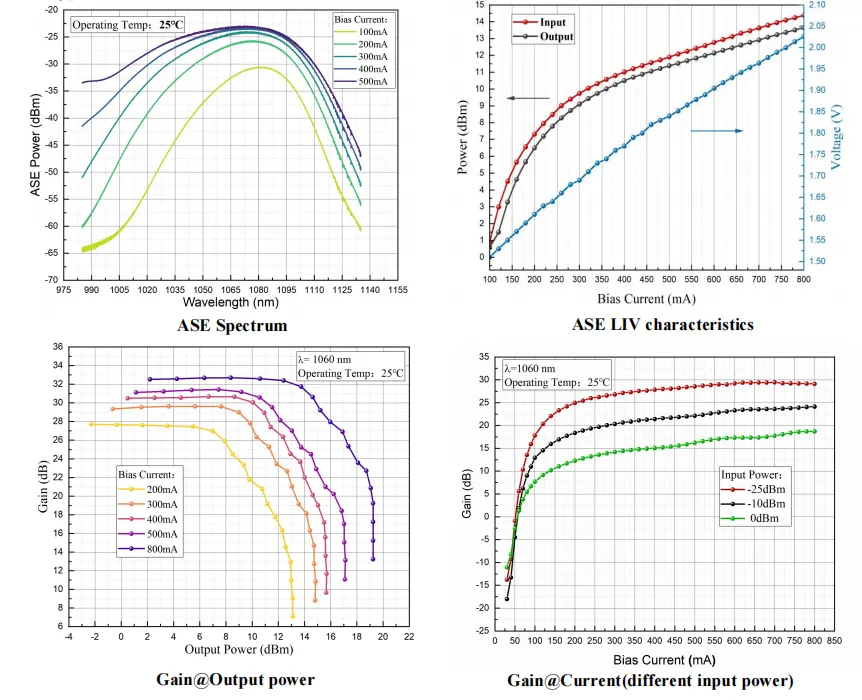

● 전형적인 특성 곡선

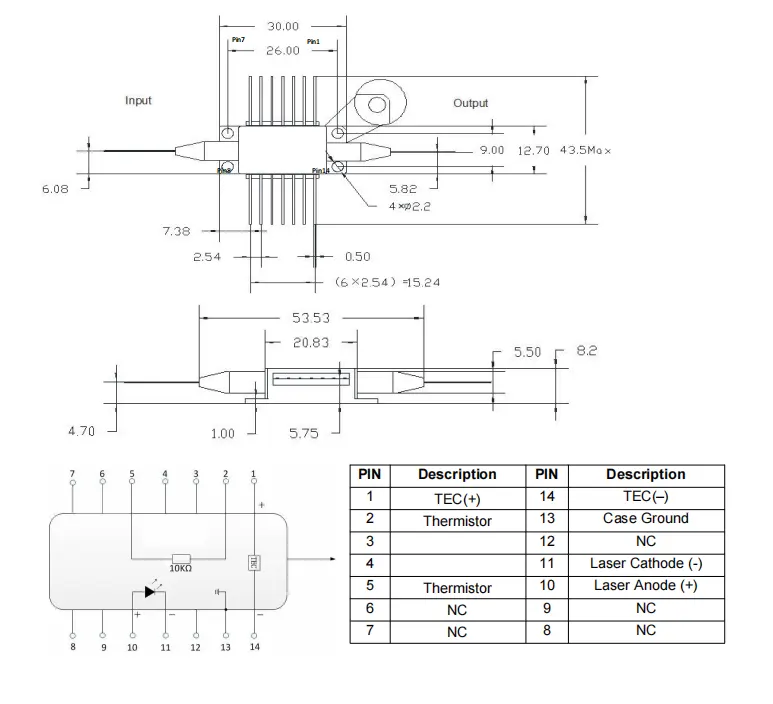

● 패키지 도면 및 PIN-OUT 정의(단위:mm)-1060nm 15dBm 반도체 광증폭기

주문 정보

예: BSOA-1060-25SM-FA

(주문 정보: 1060nm 15dBm 반도체 광 증폭기, 25dB 소신호 이득, 15dBm 포화 광전력, 14핀 버터플라이 패키지, SM 광섬유, FC/APC 커넥터).

기타 맞춤형 요구 사항에 대해서는 다음 연락처로 문의하십시오. sales06@boxoptronics.com

데이터시트

데이터시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

(3)기타

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10~15일 정도 소요됩니다. (있는 경우 일부 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 메모

● 광섬유는 깨지기 쉽습니다. 광섬유를 사용하여 장치를 당기지 마십시오. 소켓에 장치를 삽입하거나 제거할 때 장치에 압력을 가하지 마십시오. 또는 장치 하우징 후면에 있는 슬리브를 당기십시오. 장치의 경우 커넥터가 장착되어 있으면 장치와 광섬유 커넥터가 모두 있는지 확인하십시오. 설치 또는 제거 중에 동시에 들어 올려집니다.

● 핀에 납땜이 필요한 경우 납땜 온도는 다음과 같아야 합니다. 260°C를 초과하고 납땜 시간은 10초를 초과해서는 안 됩니다. 특정 다음 사항에 주의해야 합니다. 납땜 공정 중 장치는 전원이 꺼진 상태에 있어야 하며 납땜 인두는 적절하게 작동되어야 합니다. 접지.

● 다음을 초과하는 전력 및 온도 조건에서 레이저 작동 데이터시트에 설명된 사양은 레이저의 노화를 가속화합니다. 장치에 손상을 줄 수 있습니다.

품질 보증 및 애프터 서비스

● 보증 기간:

1년 이내에 사람의 과실이 아닌 결함에 대한 무상 수리 또는 교체 구입 후 1년. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안에는 무상 수리 또는 교환 서비스를 제공합니다. 제품 품질 문제로 인한 하자에 대해서는 유상 처리해 드립니다. 그러나 박스 Optronics는 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다. 보증 기간 내의 경우:

(1) 자연적 요인(예: 번개, 먼지)으로 인한 손상 또는 환경 영향.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 인간의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조, 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
