1550nm 23dBm 반도체 광 증폭기

목차

1. 1550nm 도입 23dBm 반도체 광 증폭기

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 제품 세부정보

6. 주문 정보

7. 데이터시트

8. 견적 및 지불 조건

9. 리드타임

10. 작동 참고 사항

11. 품질 보증 및 애프터 서비스

제품소개

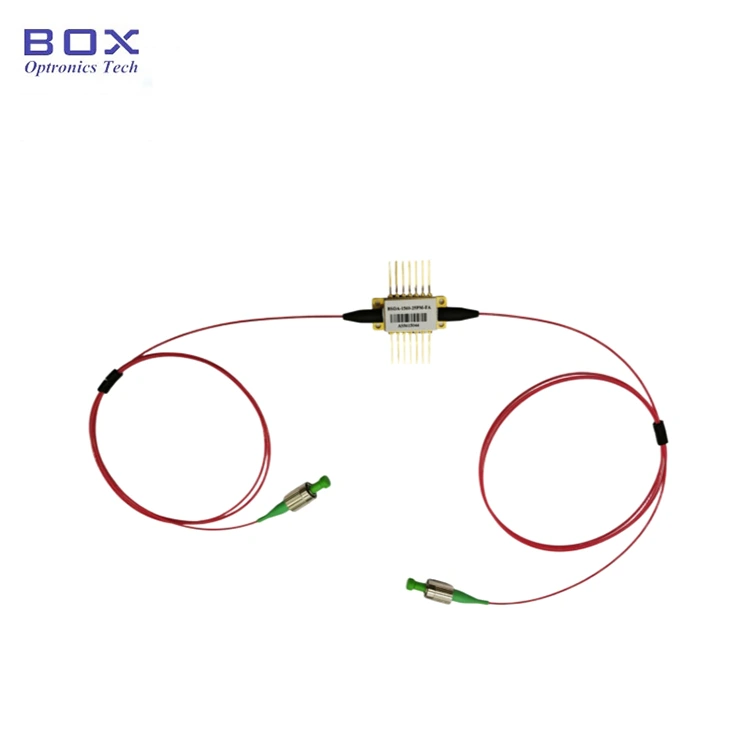

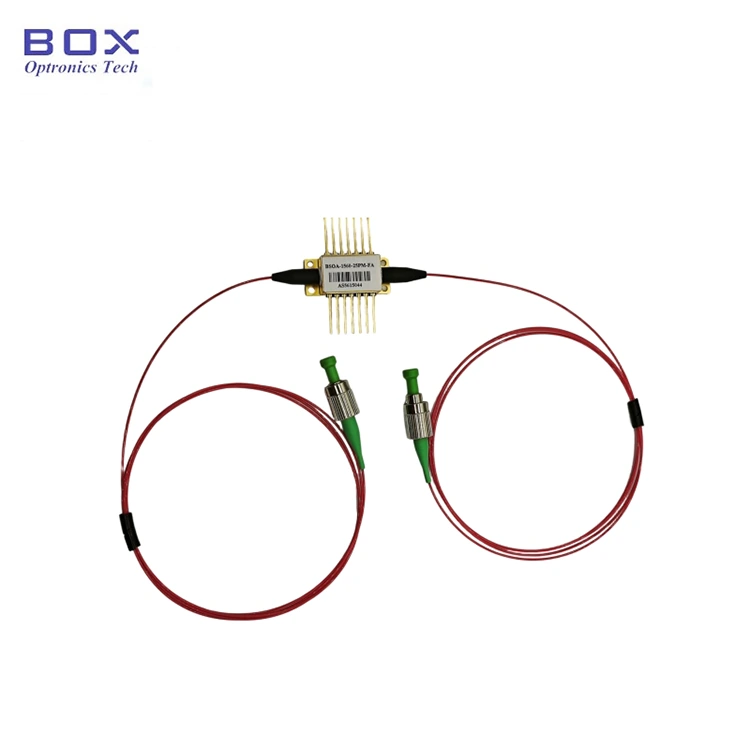

이것은 1550nm 23dBm 반도체 광 증폭기입니다. 14핀 버터플라이 패키지 포함. 23dBm 포화 광전력, 30~35dB를 특징으로 합니다. 작은 신호 이득, 일반적인 100nm -3dB 이득 대역폭, TEC 및 통합 안정적이고 부드러운 스펙트럼을 위한 서미스터. 손실 보상에 적합 광섬유 연결 및 스위치, WDM 광섬유 네트워크 및 MOPA 레이저.

제품 사양

제품 특징

● 40G 및 100G C-밴드 차단 셔터 또는 변조;

● 저소음 그림 &낮은 편광 의존성;

● 14핀 TEC 및 서미스터가 포함된 BTF 패키지.

제품 응용

● 손실 보상 광섬유 연결 및 스위치;

● WDM 광섬유 네트워크;

● MOPA(마스터 발진기 전력 증폭기) 레이저.

제품 세부정보

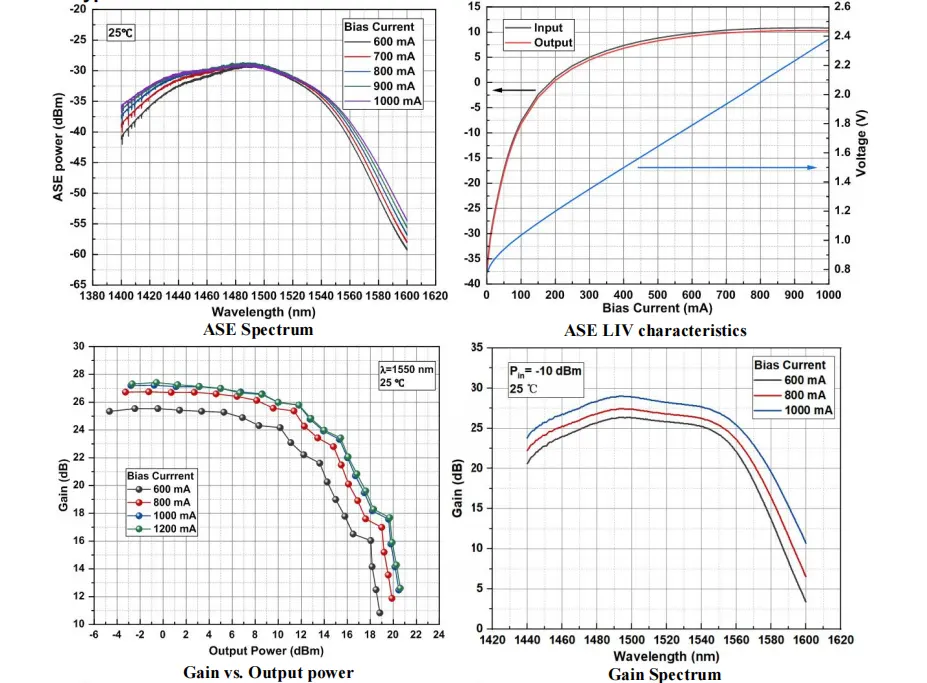

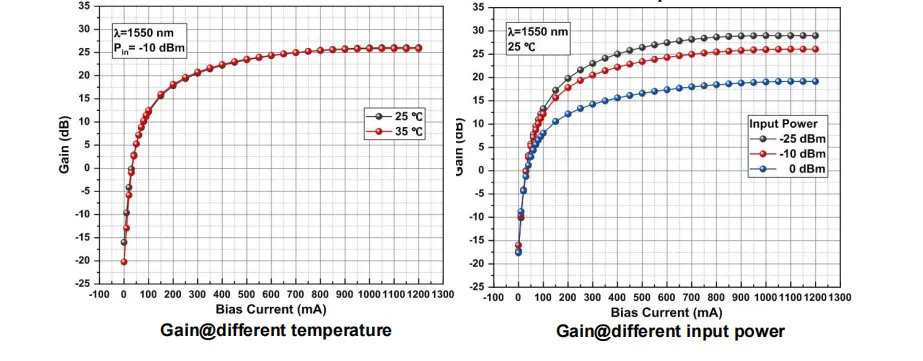

● 전형적인 특성 곡선

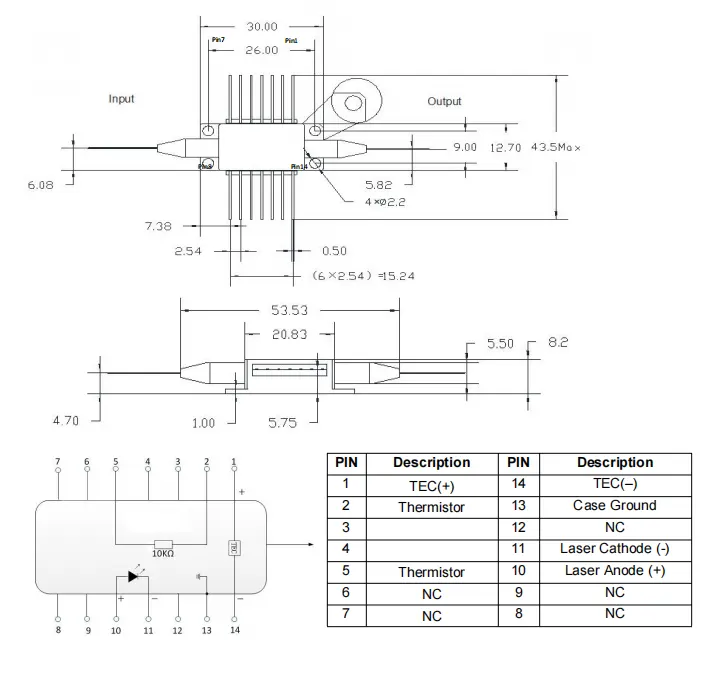

● 패키지 도면 및 PIN-OUT 정의(단위:mm)-1550nm 23dBm 반도체 광증폭기

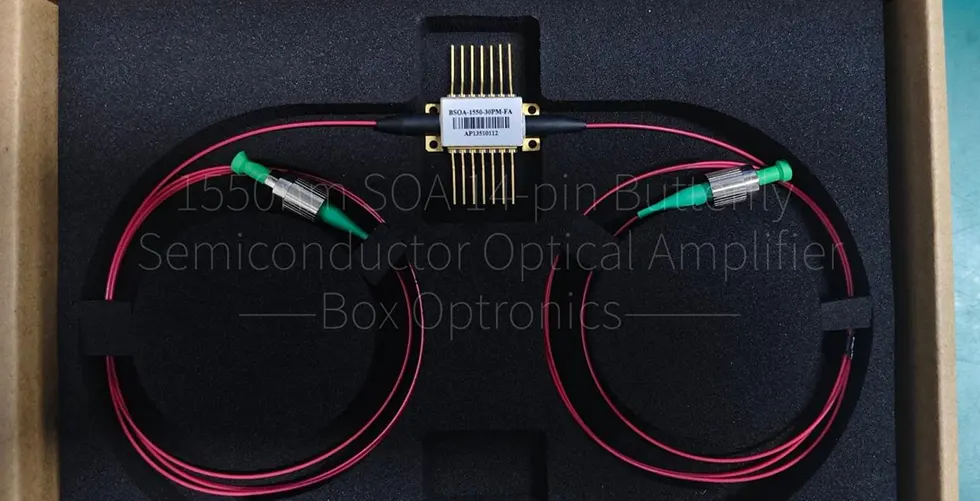

● 포장예

*독립형 장치; 내장 없음 드라이버(드라이버와 통합되는 모듈 패키지는 선택 사항입니다).

주문 정보

예: BSOA-1550-35PM-FA

(주문 정보: 1550nm 23dBm 반도체 광 증폭기, 30~35dB 소신호 이득, 23dBm 포화 광전력, 14핀 버터플라이 패키지, SM Hi1060 광섬유, FC/APC 커넥터 포함).

기타 맞춤형 요구 사항에 대해서는 다음 연락처로 문의하십시오. sales06@boxoptronics.com

데이터시트

데이터시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10~15일 정도 소요됩니다. (있는 경우 일부 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 메모

● 작동 시 이 장치는 고강도 레이저 빔을 방출합니다. 하다 광섬유 끝면을 직접 들여다보지 마십시오. 눈에 부상을 입을 수 있습니다.

● 이 장치는 정전기에 민감합니다. 그러므로 엄격한 준수 포장 중에 정전기 방지 조치가 필요합니다. 운송 및 사용법. 또한, 예방 조치를 취하여 예방 조치를 취해야 합니다. 전원 공급 장치 서지가 발생하면 전원 공급 장치가 영구적으로 손상될 수 있습니다. (예: 장비를 적절하게 접지하고 정전기 방지 장비를 착용하는지 확인) 손목 스트랩).

● 광섬유는 깨지기 쉽습니다. 광섬유를 사용하여 장치를 당기지 마십시오. 소켓에 장치를 삽입하거나 제거할 때 장치에 압력을 가하지 마십시오. 또는 장치 하우징 후면에 있는 슬리브를 당기십시오. 장치의 경우 커넥터가 장착되어 있으면 장치와 광섬유 커넥터가 모두 있는지 확인하십시오. 설치 또는 제거 중에 동시에 들어 올려집니다.

● 모든 구성품의 전원을 켜기 전에 먼저 쿨러를 활성화한 후, 그런 다음 증분식 전원 켜기 단계를 진행하여 칩 과열을 방지하고 과부하.

품질 보증 및 애프터 서비스

● 보증 기간:

1년 이내에 사람의 과실이 아닌 결함에 대한 무상 수리 또는 교체 구입 후 1년. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안에는 무상 수리 또는 교환 서비스를 제공합니다. 제품 품질 문제로 인한 하자에 대해서는 유상 처리해 드립니다. 그러나 Box Optronics는 다음과 같은 경우에는 무료 수리 서비스를 거부할 권리가 있습니다. 보증 기간:

(1) 자연적 요인(예: 번개, 먼지)으로 인한 손상 또는 환경 영향.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 인간의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조, 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
