1550.12nm DWDM DFB 레이저

제품개요-1550.12nm DWDM DFB 레이저

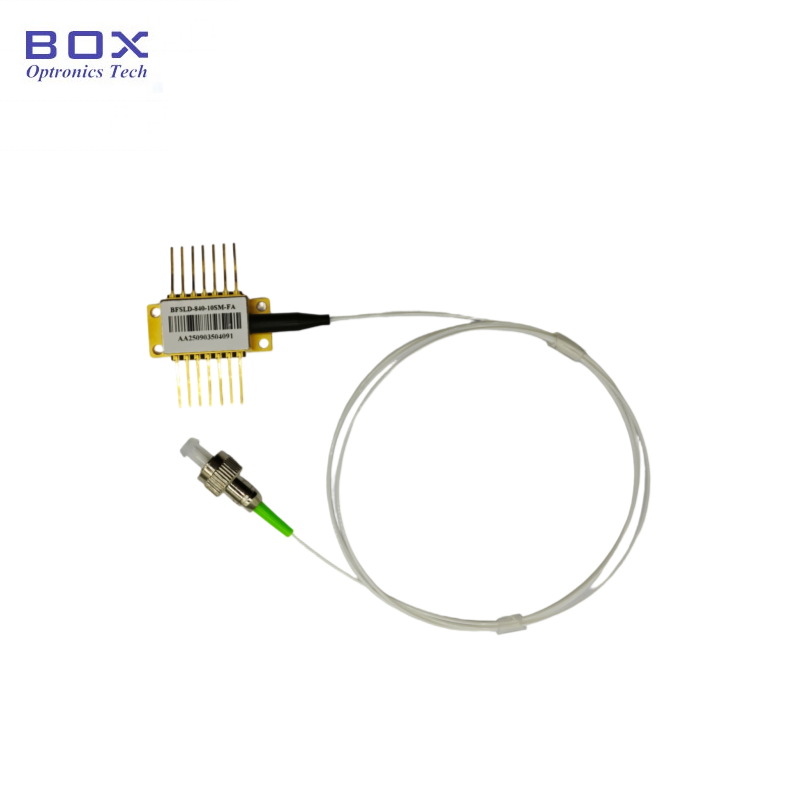

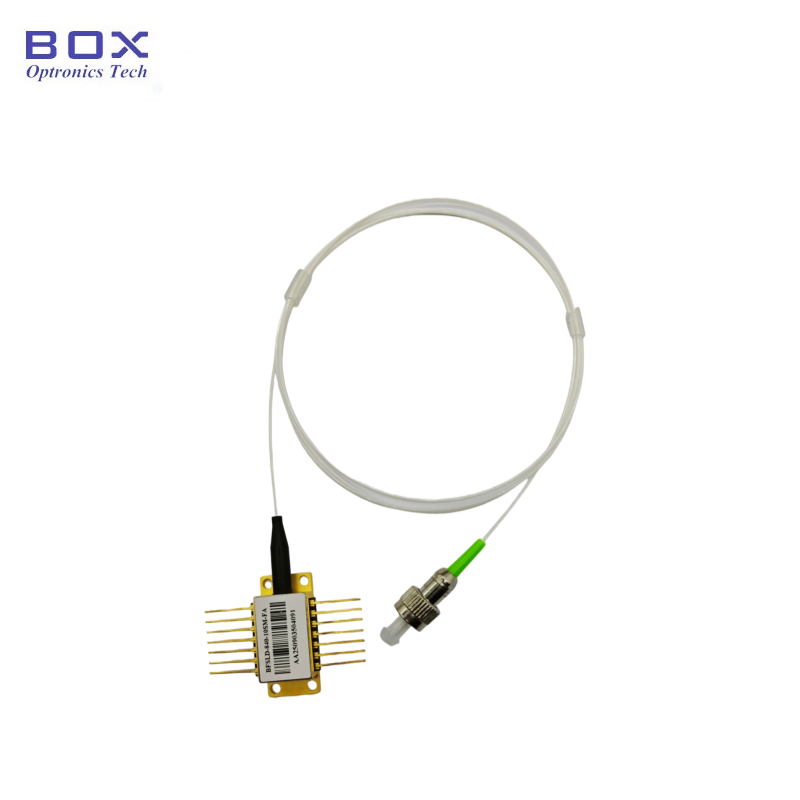

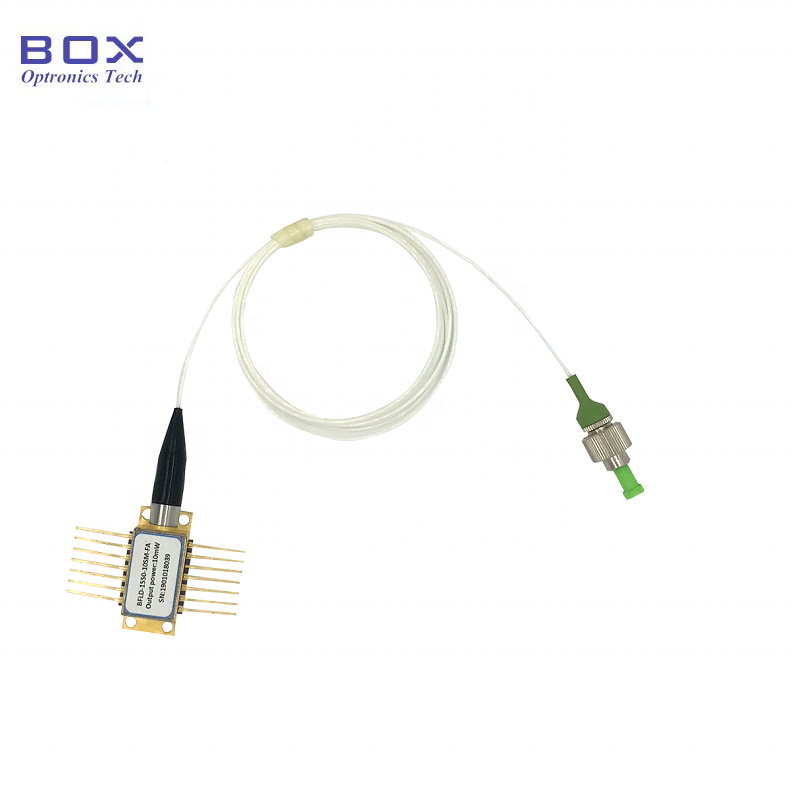

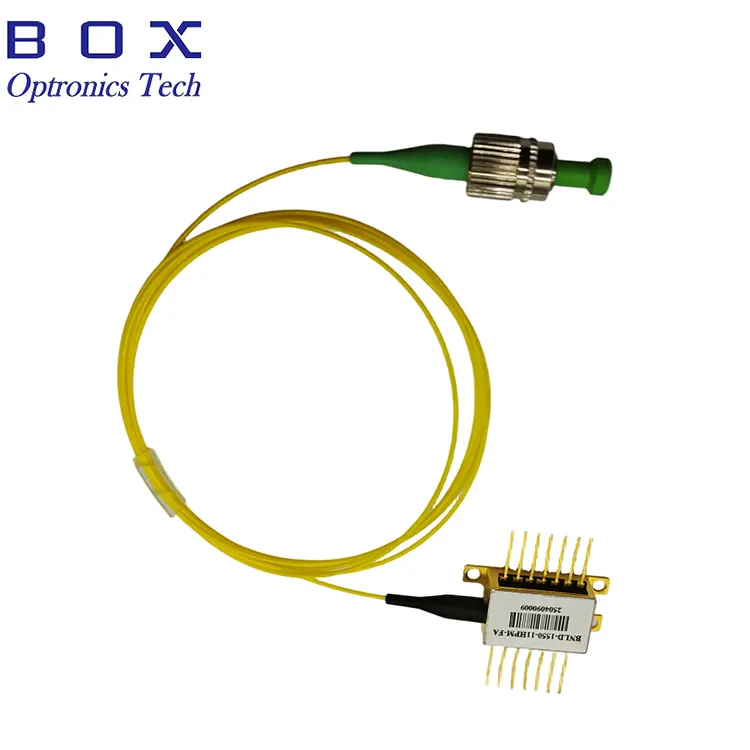

1550.12nm DWDM DFB 레이저(모델 BFLD-CH34-XXSM-FA, ITU 그리드 채널 34)는 아날로그 CATV 전송 및 DWDM 광통신 애플리케이션용으로 특별히 설계된 14핀 버터플라이 패키지 분산 피드백 레이저 다이오드입니다. 1550.12nm의 표준 ITU 그리드 파장에서 작동하는 이 장치는 FC/APC 커넥터가 있는 단일 모드 또는 편파 유지 광섬유를 통해 10mW 또는 20mW의 광 출력을 제공합니다.

절연체, 열전 냉각기(TEC), 10kΩ 서미스터 및 모니터 포토다이오드가 통합된 밀폐형 14핀 버터플라이 패키지에 들어 있는 이 레이저는 전체 -40°C ~ +85°C 작동 온도 범위에서 온도 및 전력 안정화를 제공합니다. 다양한 시스템 보드 설계와의 호환성을 위해 두 가지 핀아웃 구성(유형 1 및 유형 2)을 사용할 수 있습니다.

주요 특징 - 1550.12nm DWDM DFB 레이저

· 표준 ITU 그리드 파장: 1550.12nm(채널 34), 전체 CH18~CH64 범위선택 사항

· 높은 광 출력 전력: 10mW 또는 20mW

· CATV 전송에 최적화된 고급 아날로그 칩 설계

· 높은 측면 모드 억제율: SMSR ≥30dB

· 내장형 광 절연체: 25°C에서 ≥30dB 절연

· 높은 광 반사 손실: ≥40dB

· 넓은 변조 대역폭: 일반 2.5GHz

· TEC 및 서미스터가 통합된 14핀 밀폐형 버터플라이 패키지

· 전력 모니터링을 위한 통합 모니터 포토다이오드

· 광섬유 옵션: SMF-28e 단일 모드 또는 PMF-1550 편파 유지 광섬유

· 표준 FC/APC 커넥터, 1.0m 피그테일(900μm 느슨한 튜브)

· 넓은 작동 온도 범위: -40°C ~ +85°C

· 설계 유연성을 위한 2개의 핀아웃 구성(유형 1/유형 2)

일반적인 응용 분야 - 1550.12nm DWDM DFB 레이저

· CATV 방송 네트워크 및 헤드엔드 전송 시스템

· 제한된 광섬유 자원을 사용하는 네트워크(파장 다중화)

· 케이블 TV 허브 및 배급 장비

· 아날로그 RF-over-Fiber용 광 송신기 모듈

· 광섬유 테스트 및 측정 장비

· 광섬유를 통한 위성 및 RF 신호 분배

· 광통신 연구실 연구개발

· CATV 및 통신 장비에 OEM 통합

제품 사양 - 1550.12nm DWDM DFB 레이저

절대 최대 등급

전기광학 특성(T = 25°C, IF = IOP)

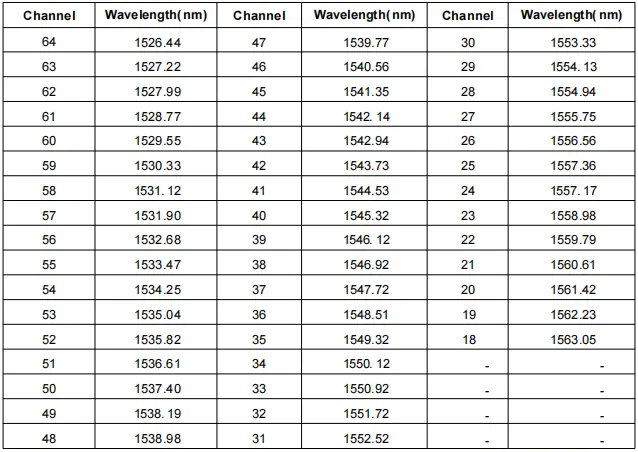

ITU 그리드 파장 참조(선택한 채널)

참고: 요청 시 전체 ITU 그리드 채널 CH18–CH64(1526.44nm–1563.05nm)를 사용할 수 있습니다.

광섬유 사양 - 1550.12nm DWDM DFB 레이저

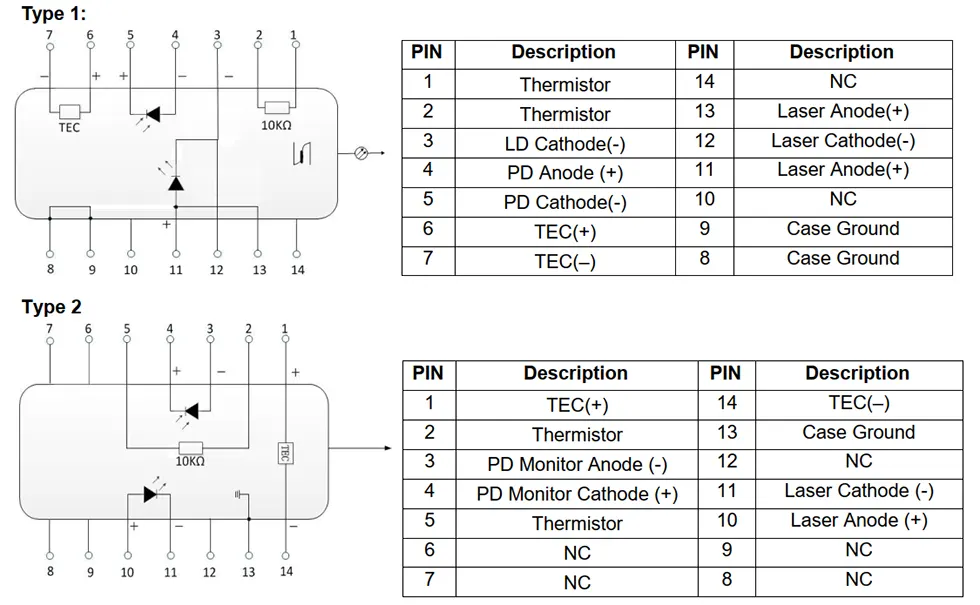

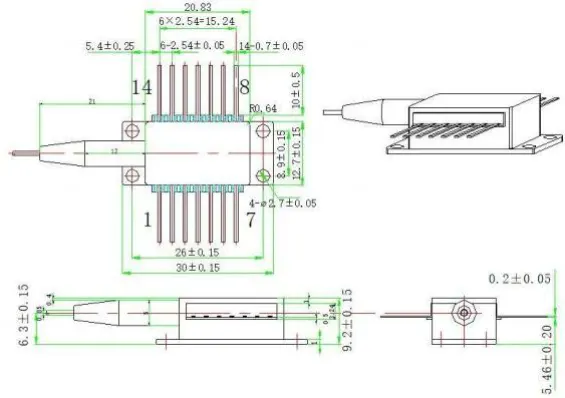

패키지 및 핀 정의 - 1550.12nm DWDM DFB 레이저

주문 정보 - 1550.12nm DWDM DFB 레이저

모델 명칭

BFLD - XXXX - XX - XX - XX (-X)

예: BFLD-CH34-10SM-FA

Box Optronics DWDM DFB 레이저를 선택하는 이유는 무엇입니까?

· CATV 애플리케이션을 위해 아날로그에 최적화된 설계를 갖춘 입증된 DFB 레이저 칩 기술

· 배송 전 100% 기능 테스트 및 번인 검사

· 파장 허용 오차가 엄격한 완전한 ITU 그리드 파장 지원(CH18~CH64)

· 공장 직접 공급으로 경쟁력 있는 가격

· 유연한 주문 수량 - R&D 프로토타입과 대량 생산 모두 지원

· 파장, 전력, 광섬유 유형, 커넥터 및 핀 구성에 대한 맞춤설정 옵션

· CATV 네트워크 구축 및 제작 프로그램을 위한 장기적인 공급 안정성

· 안정적인 넓은 온도 작동을 위해 TEC가 통합된 밀폐형 나비형 패키징

· 전체 추적 기능이 포함된 DHL/UPS/FedEx를 통한 국제 배송

자주 묻는 질문(FAQ)

Q: 이 DWDM DFB 레이저와 표준 DFB 레이저의 차이점은 무엇입니까?

A: 이 ITU 그리드 DFB 레이저는 정밀한 파장 제어와 아날로그 CATV에 최적화된 성능을 결합합니다. 높은 CNR(캐리어 대 잡음비), 낮은 왜곡 성능(CSO/CTB) 및 안정적인 광 출력을 위해 최적화된 레이저 칩 설계가 특징입니다.

주로 디지털 광통신용으로 설계된 표준 DFB 레이저와 비교하여 CATV DFB 레이저는 선형성과 잡음 성능이 중요한 아날로그 변조 응용 분야에 특별히 최적화되었습니다.

Q: 어떤 ITU 그리드 파장을 사용할 수 있습니까?

A: 우리는 일반적으로 사용되는 C 대역 DWDM 채널을 포괄하는 CH18(1563.05nm)부터 CH64(1526.44nm)까지의 ITU-T 그리드 파장을 제공합니다. 특정 시스템 요구 사항에 따라 맞춤형 파장을 사용할 수 있습니다.

Q: SMF와 PMF 파이버 옵션의 차이점은 무엇입니까?

A: SMF-28e는 표준 단일 모드 광섬유로, 편파가 중요하지 않은 대부분의 CATV 및 일반 광통신 애플리케이션에 적합합니다. PMF-1550은 편광에 민감한 시스템용으로 설계된 편광 유지 섬유입니다. PM 광섬유의 경우 느린 축이 커넥터 키에 정렬됩니다. 시스템 극성 요구 사항에 따라 선택하십시오.

Q: CATV 애플리케이션에 내장형 아이솔레이터가 중요한 이유는 무엇입니까?

A: 광섬유 반사 또는 광학 구성 요소로 인한 광학 피드백은 아날로그 전송 시스템에 잡음, 파장 불안정 및 신호 저하를 유발할 수 있습니다. 내장된 광 아이솔레이터는 광 피드백을 억제하여 안정적인 출력 전력, 저잡음, 안정적인 CATV 전송 성능을 보장합니다.

Q: 최소 주문 수량(MOQ)은 얼마입니까?

A: MOQ는 1pc입니다. 우리는 유연한 주문 수량을 지원합니다. 표준 모델은 R&D 및 프로토타입 제작을 위해 소량으로 공급될 수 있을 뿐만 아니라 CATV 네트워크 배포 및 생산을 위해 대량으로 공급될 수 있습니다. 필요한 수량에 대한 구체적인 가격은 영업팀에 문의하세요.

Q: 맞춤형 파장, 전력 또는 커넥터 구성을 얻을 수 있습니까?

A: 예, 우리는 모든 ITU 그리드 파장(CH18~CH64), 6~20mW 이내의 맞춤형 출력 전력 수준, 대체 광섬유 유형 및 길이, 다양한 커넥터 유형(FC/APC, SC/APC, LC 등), 맞춤형 핀 구성(유형 1 또는 유형 2)을 포함한 포괄적인 맞춤형 옵션을 제공합니다. 귀하의 특정 요구 사항을 당사에 문의하시면 당사 엔지니어링 팀이 타당성을 검토하고 견적을 제공할 것입니다.

데이터시트 및 테스트시트

데이터시트

테스트 시트

리드타임

· 표준 제품(재고 모델): 영업일 기준 3~5일

· 표준제작 : 2~3주

· 대량 주문: 생산 일정은 문의해 주세요.

· 맞춤주문 : 3~4주

· 국제 배송: 영업일 기준 최대 5일(DHL/UPS/FedEx Express)

작동 참고 사항 및 취급

· 레이저 다이오드는 정전기 방전(ESD)에 민감한 장치입니다. 취급 시 항상 적절한 ESD 보호 장치를 사용하십시오.

· 오염을 방지하기 위해 맨손가락으로 광섬유 종단면과 광학 구성 요소를 만지지 마십시오.

· 사용하지 않는 기기는 권장 보관 온도(-40°C~+85°C)에서 ESD 안전 포장에 넣어 보관하세요.

· 데이터시트에 지정된 절대 최대 정격을 초과하지 마십시오.

· 항상 전류 제한 및 과전압 보호 기능이 있는 레이저 다이오드 드라이버를 사용하십시오.

· 최적의 성능과 신뢰성을 위해 레이저 구동 전류를 적용하기 전에 TEC 온도 안정화를 활성화합니다.

· 섬유 손상을 방지하려면 섬유 피그테일을 과도하게 구부리지 마십시오.

· 손상 및 삽입 손실을 방지하기 위해 결합하기 전에 적절한 청소 도구로 광섬유 커넥터를 청소하십시오.

· 정격 전류 이상으로 레이저를 작동하거나 온도 범위를 벗어나면 수명이 단축되고 영구적인 손상이 발생할 수 있습니다.
