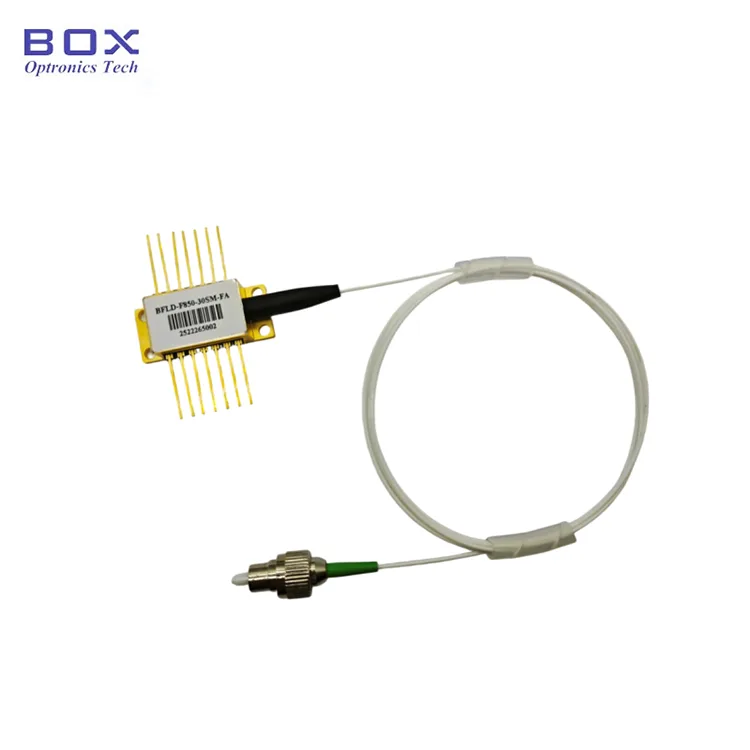

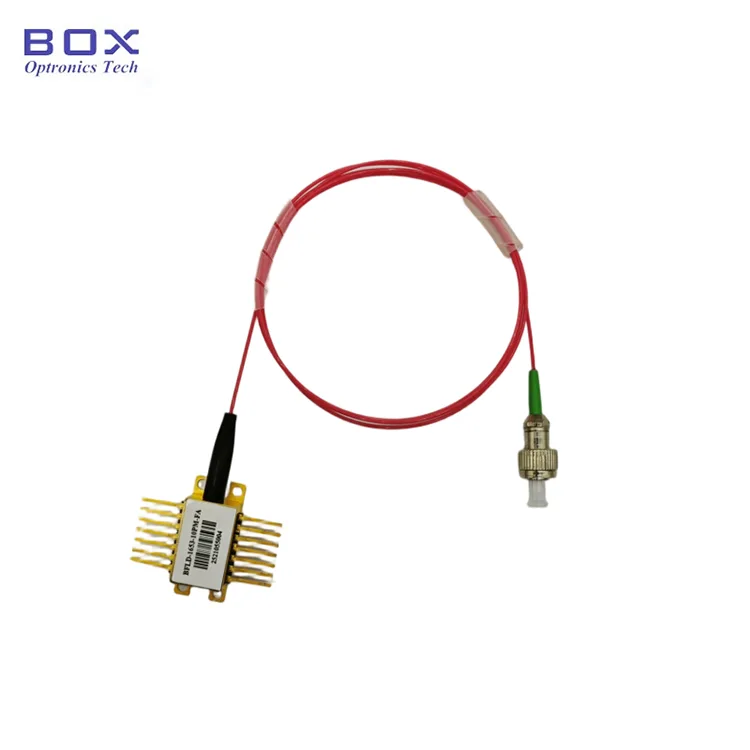

Box Optronics는 까다로운 광통신, 감지 및 테스트 응용 분야를 위해 설계된 프리미엄 광섬유 결합 레이저 소스인 1310nm 100mW DFB 레이저를 제공합니다. 이 장치는 다중 양자 우물(MQW) 분산 피드백(DFB) 구조를 갖추고 있어 뛰어난 파장 안정성, 높은 측면 모드 억제율 및 최대 120mW의 단일 모드 광섬유 출력 전력을 제공합니다.
TEC 냉각기, 서미스터, 광학 절연체 및 모니터 포토다이오드가 통합된 표준 14핀 버터플라이 패키지에 들어 있는 이 레이저는 OC-48 핀아웃 표준과 호환됩니다. 고전력 테스트 시스템, 광섬유 감지 네트워크 또는 차세대 통신 시스템 등 Box Optronics는 엄격한 품질 관리와 글로벌 기술 지원을 통해 안정적인 성능을 제공합니다.
● 높은 광 출력: 일반 최대 120mW(SM 광섬유)
● 우수한 파장 안정성을 위한 다중 양자 우물(MQW) DFB 구조
● 높은 측면 모드 억제율(SMSR): 일반 >35dB
● 역반사 보호를 위한 내장형 광 아이솔레이터
● 정확한 파장 제어를 위한 통합 TEC 냉각기 및 서미스터
● 실시간 전력 모니터링을 위한 모니터 포토다이오드
● 단일 모드(SM) 또는 편파 유지(PM) 광섬유 옵션
● 표준 FC/APC 파이버 커넥터(맞춤설정 가능)

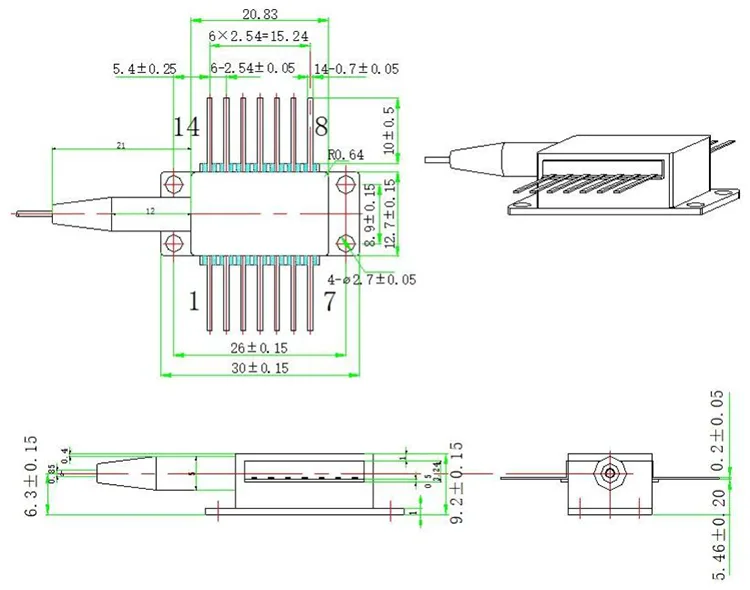

● OC-48 핀아웃 호환, 업계 표준 14핀 버터플라이 패키지
● 고출력 광학 테스트 및 측정 시스템
● 광섬유 통신 송신기 및 송수신기
● 광 증폭기 시드 소스
● FMCW LiDAR
● 연구 및 개발 실험실
● 산업 공정 모니터링 및 제어
|
매개변수 |
상징 |
상태 |
최소 |
최대. |
단위 |
|
레이저 순방향 전류 |
만약에 |
CW |
- |
400 |
엄마 |
|
역전압 |
VR |
CW |
- |
-2.0 |
V |
|
ESD 전압 |
ESD |
- |
500 |
- |
V |
|
작동 온도 |
맨 위 |
케이스 온도 |
0 |
+70 |
℃ |
|
보관온도 |
TSTG |
주변 온도 |
-40 |
+85 |
℃ |
|
매개변수 |
상징 |
상태 |
최소 |
유형 |
최대. |
단위 |
|
작동 파장 |
λC |
시계열, 25℃ |
1300 |
1310 |
1320 |
nm |
|
광출력(SM) |
PF |
SM섬유 |
90 |
120 |
- |
밀리와트 |
|
광출력(PM) |
PF |
PM 섬유 |
70 |
90 |
- |
밀리와트 |
|
임계 전류 |
ITH |
25℃ |
14 |
20 |
50 |
엄마 |
|
작동 전류 |
IOP |
CW |
- |
250 |
400 |
엄마 |
|
작동 전압 |
VOP |
25℃ |
- |
- |
3.0 |
V |
|
사이드 모드 억제 비율 |
SMSR |
- |
35 |
- |
- |
데시벨 |
|
TEC 전류 |
아이텍 |
- |
-1.5 |
- |
2.5 |
A |
|
기술 전압 |
VTEC |
- |
-2.5 |
- |
3.8 |
V |
|
서미스터 저항 |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
서미스터 B 값 |
β |
25℃/80℃ |
- |
3950 |
- |
K |
|

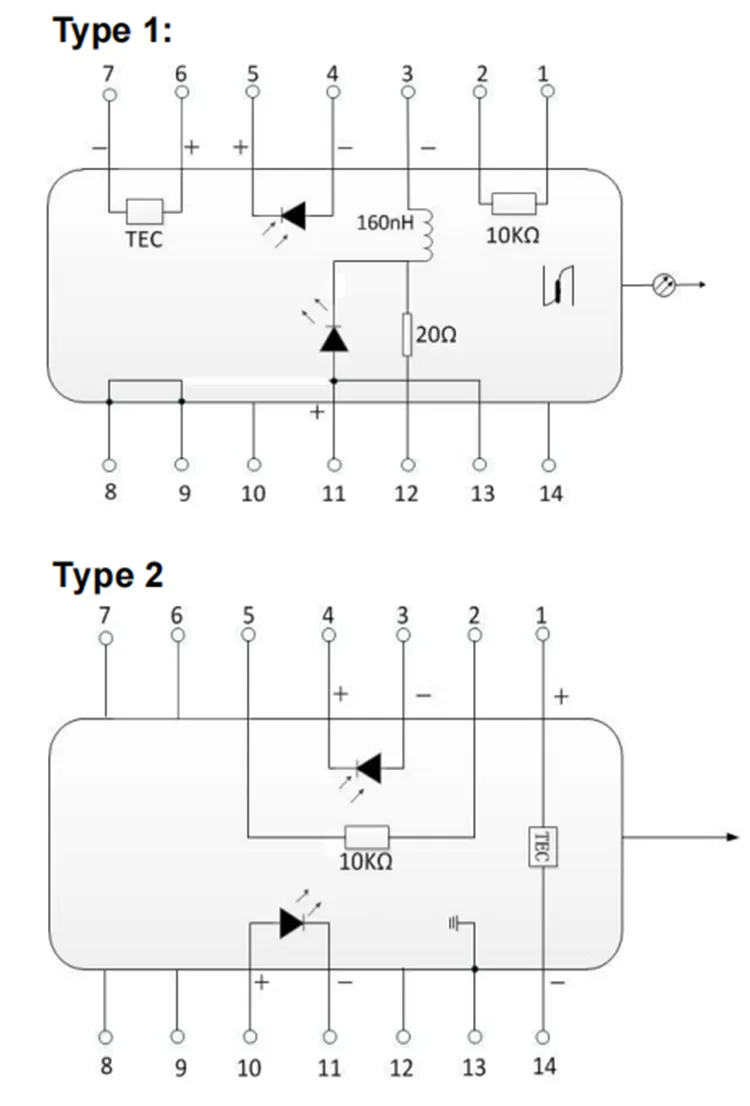

핀 |
설명 |
핀 |
설명 |
|
1 |
서미스터 |
14 |
NC(연결 없음) |
|
2 |
서미스터 |
13 |
레이저 양극(+) |
|
3 |
LD 음극(-) |
12 |
레이저 음극(-) |
|
4 |
PD 양극(+) |
11 |
레이저 양극(+) |
|
5 |
PD 음극(-) |
10 |
NC(연결 없음) |
|
6 |
텍 (+) |
9 |
케이스 그라운드 |
|
7 |
텍 (-) |
8 |
케이스 그라운드 |
핀아웃 정의(유형2)
|
핀 |
설명 |
핀 |
설명 |
|
1 |
텍 (+) |
14 |
텍(-) |
|
2 |
서미스터 |
13 |
케이스 그라운드 |
|
3 |
PD 모니터 양극(-) |
12 |
NC(연결 없음) |
|
4 |
PD 모니터 음극(+) |
11 |
레이저 음극(-) |
|
5 |
서미스터 |
10 |
레이저 양극(+) |
|
6 |
NC(연결 없음) |
9 |
NC(연결 없음) |
|
7 |
NC(연결 없음) |
8 |
NC(연결 없음) |
● ✓ 10년 이상의 전문 레이저 다이오드 제조 경험
● ✓ 배송 전 100% 테스트를 통한 엄격한 품질 관리
● ✓ 안정적인 대량 배송 기능을 갖춘 경쟁력 있는 가격
● ✓ 파장, 전력, 광섬유 및 패키지에 대한 유연한 맞춤 설정 옵션
● ✓ 7×24시간 기술 지원 및 빠른 응답
● ✓ 평가용 샘플 테스트 가능
● ✓ ISO9001:2015 인증 품질 관리 시스템
● ✓ DHL, UPS, FedEx 특급 배송을 통한 글로벌 배송
BFLD - XXXX - XX - XX - X
|
필드 |
암호 |
설명 |
|
제품 시리즈 |
BFLD |
버터플라이 DFB 레이저 다이오드 |
|
파장 |
1310 |
1310nm 중심 파장(다른 파장 사용 가능) |
|
출력 전력 |
상반기 |
100mW급 고출력(10:10mW, 20:20mW, 1H:100mW) |
|
섬유 종류 |
SM / 오후 |
SM: 단일 모드 광섬유 | PM: 편광 유지 섬유 |
|
커넥터 |
FA / SA |
FA: FC/APC | SA: SC/APC | 기타: 맞춤 요청 |
|
핀아웃 유형 |
1 / 2 |
유형 1 | 유형 2 |
예:BFLD-1310-1HPM-FA2
1310nm 100mW DFB14핀버터플라이 레이저 다이오드, PM 파이버, FC/APC 커넥터, Type-2 핀아웃
● 중심 파장: 1270~1650nm(맞춤 파장 사용 가능)
● 출력 전력: 10mW, 20mW, 기타
● 섬유 유형: 단일 모드 광섬유, 편파 유지 광섬유
● 섬유 길이: 1m, 1.5m, 2m(맞춤 길이)
● 커넥터 유형: FC/APC, FC/UPC, SC/APC, LC/APC, 베어 파이버
● 핀아웃 구성: 유형 1, 유형 2
맞춤 요구사항에 대해서는 영업팀에 문의하세요.
이메일: sales06@boxoptronics.com
전화: +86-13322933691
웹사이트: www.boxphotonics.com
각 장치에는 측정된 성능 매개변수를 문서화한 포괄적인 테스트 보고서가 함께 제공됩니다. 테스트 시트에는 세부 사양, 성능 곡선, 주의 사항이 포함되어 있습니다.
● 각 장치에 개별 테스트 보고서 포함
● 일반적인 스펙트럼 및 전력 곡선 제공
● EXW(Ex Works): DHL/UPS/FedEx 계정이 있는 경우 권장됩니다. 우리는 귀하의 계정을 사용하여 배송합니다. 우리가 부과하는 배송비는 없습니다.
● DAP(Delivered At Place): 택배 계좌가 없는 경우 선불 화물로 배송해 드릴 수 있습니다.
● 기타 조건: 논의하려면 문의해 주세요.
● PayPal: 샘플 및 소액 주문에 대한 빠르고 안전한 결제
● T/T(은행 송금): 일반 생산 주문에 대한 표준 결제 수단
● Alibaba Trade Assurance: 구매자 보증을 통해 온라인 거래에 대한 안전한 주문 보호
● 유연한 결제 조건: 장기 또는 전략적 파트너와 협상 가능
● 표준 제작: 영업일 기준 최대 10일
● 재고 상품: 배송까지 영업일 기준 2~3일
● 맞춤 구성: 영업일 기준 15~20일
● 대량 주문: 생산 일정은 문의해 주세요.
● 해외 배송: 영업일 기준 3~5일(DHL/UPS/FedEx Express)
● 신속 서비스: 요청 시 이용 가능(추가 요금이 적용될 수 있음)
이 장치는 정전기에 민감합니다. 포장, 운송 및 사용 중에는 정전기 방지 보호 조치를 엄격하게 준수해야 합니다. 그렇지 않으면 장치가 영구적으로 손상될 수 있습니다.
● 취급 시 항상 정전기 방지 손목 스트랩을 착용하세요.
● 올바르게 접지된 정전기 방지 매트 위에서 작업하세요.
● 모든 장비가 올바르게 접지되었는지 확인하세요.
● 핀과 광섬유 커넥터를 직접 만지지 마세요.
● 조정된 저잡음 전류원을 사용하세요.
● 손상을 방지하기 위해 적절한 전류 제한을 구현합니다.
● 전원 공급 장치 서지 및 전압 스파이크를 방지하세요.
● 최대 순방향 전류 정격을 초과하지 마세요.
● 레이저 전류를 적용하기 전에 항상 TEC 냉각을 켜십시오.
● 섬유가 과도하게 구부러지지 않도록 하세요.
● 광섬유 피그테일을 당기거나 비틀지 마십시오.
● 연결하기 전에 광섬유 커넥터를 청소하세요.
● 커넥터를 사용하지 않을 때는 항상 먼지 캡을 사용하세요.
● 사용하기 전에 광섬유 종단면에 손상이 있는지 검사하세요.
● 최적의 성능을 위해서는 적절한 방열판에 기기를 장착하세요.
● 패키지와 방열판 사이의 열 접촉이 양호한지 확인하세요.
● 더 나은 열 전달을 위해 감열재(열 그리스/패드)를 사용합니다.
● 신뢰성을 위해 지정된 온도 범위 내에서 작동하세요.
● 파장 안정화를 위해 충분한 예열 시간을 허용합니다.
