1064nm 30mW DFB 버터플라이 레이저 다이오드

목차

1. 1064nm 도입 30mW DFB 버터플라이 레이저 다이오드

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 제품 세부정보

6. 주문 정보

7. 데이터시트 및 테스트시트

8. 견적 및 지불 조건

9. 리드타임

10. 작동 참고 사항

11. 품질 보증 및 애프터 서비스

제품소개

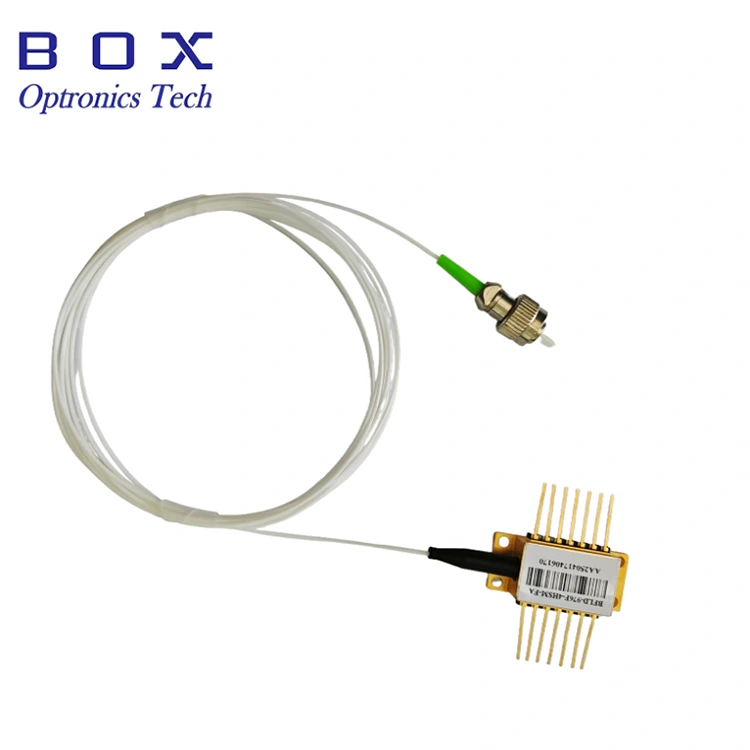

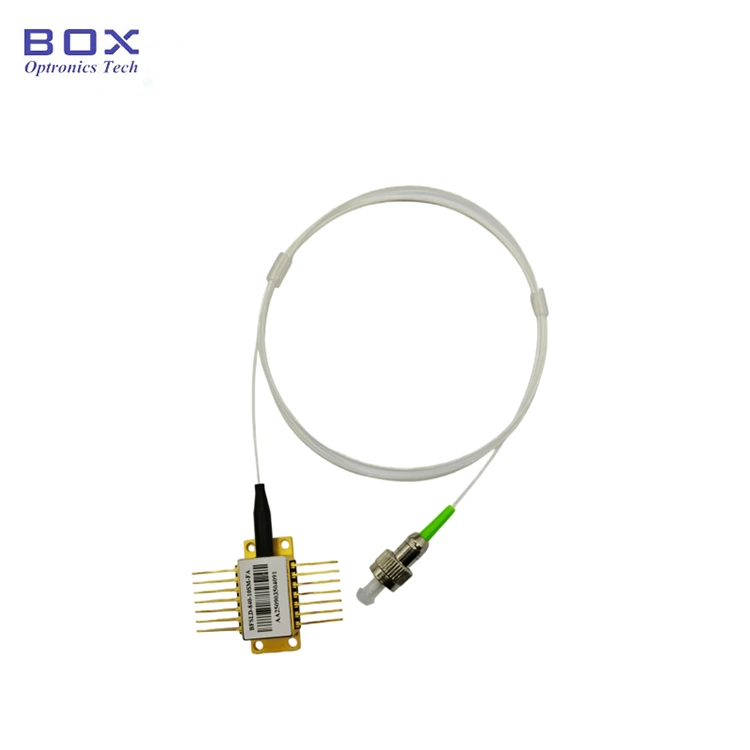

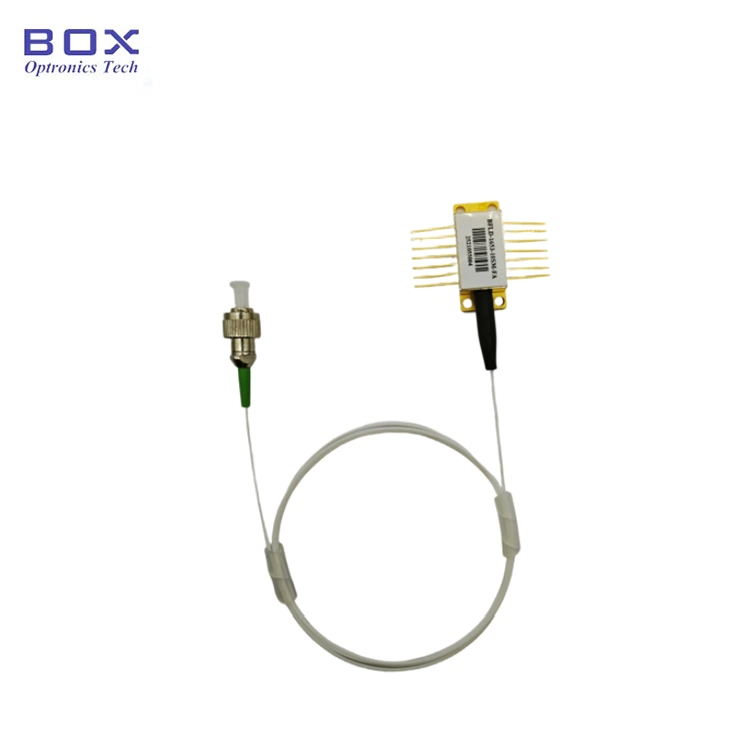

14핀 1064nm DFB 레이저 다이오드입니다. 표준 버터플라이 패키지, 중심 파장 1064nm, 파장 허용 오차 +/-1nm, 일반 출력 전력은 30mW입니다. 내장 TEC, 서미스터, 아이솔레이터 및 파장 안정성이 뛰어나 장기간 안정적인 작동이 가능한 모니터 PD입니다. 주로 광섬유 통신 및 감지에 사용됩니다. 엄격하게 배선하십시오 핀 정의에 따라 TEC 제어 및 과도한 섬유 굽힘 성능과 서비스 수명을 보장합니다.

제품 사양

제품특징

● 다중 양자 우물(MQW) 분산 피드백(DFB) 레이저;

● 출력 전원 켜짐 30mW까지;

● SM 또는 PM 섬유;

● 14핀 서미스터, TEC가 포함된 BTF 패키지, 절연체 및 모니터 PD.

제품 응용

● 광섬유 통신;

● 광학기기;

● 광섬유 센서;

● 광원.

제품 세부정보

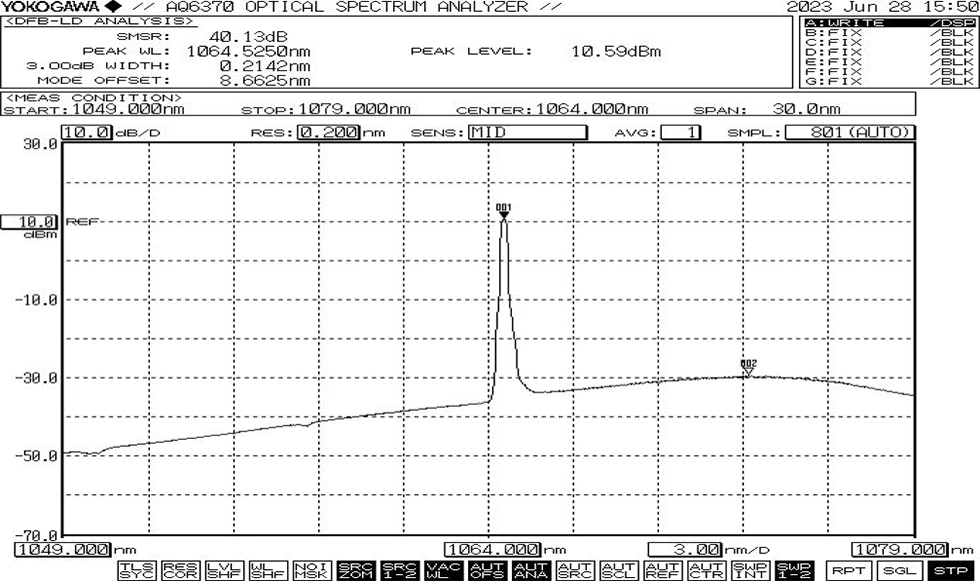

● 일반 스펙트럼: 1064nm, +/-1 WL 허용 오차

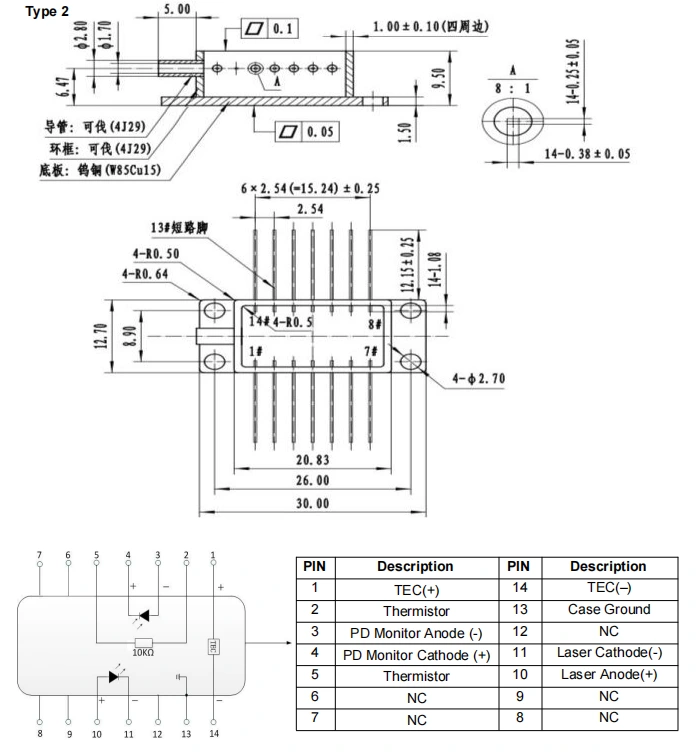

● 패키지 도면 및 PIN-OUT 정의(단위:mm)-1064nm 30mW DFB 나비 레이저 다이오드

● 표준 액세서리

*독립형 장치; 내장 드라이버가 없습니다(외부 드라이버는 선택 사항).

주문 정보

예: BFLD-1064-30SM-FA

(주문 정보: 1064nm 30mW DFB 버터플라이 레이저 다이오드, SM 섬유 포함, FC/APC 커넥터, 펌프 핀).

기타 맞춤형 요구 사항에 대해서는 다음 연락처로 문의하십시오. sales06@boxoptronics.com

데이터시트 및 테스트 시트

데이터시트

테스트 시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10일 정도 소요됩니다. (어떤 것이 있다면 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 메모

● 모든 구성품의 전원을 켜기 전에 먼저 쿨러를 활성화한 후, 그런 다음 증분식 전원 켜기 단계를 진행하여 칩 과열을 방지하고 과부하.

● 작동 시 이 장치는 고강도 레이저 빔을 방출합니다. 하다 광섬유 끝면을 직접 들여다보지 마십시오. 눈에 부상을 입을 수 있습니다.

● 광섬유는 깨지기 쉽습니다. 광섬유를 사용하여 장치를 당기지 마십시오. 소켓에 장치를 삽입하거나 제거할 때 장치에 압력을 가하지 마십시오. 또는 장치 하우징 후면에 있는 슬리브를 당기십시오. 장치의 경우 커넥터가 장착되어 있으면 장치와 광섬유 커넥터가 모두 있는지 확인하십시오. 설치 또는 제거 중에 동시에 들어 올려집니다.

● 핀에 납땜이 필요한 경우 납땜 온도는 다음과 같아야 합니다. 260°C를 초과하고 납땜 시간은 10초를 초과해서는 안 됩니다. 특정 다음 사항에 주의해야 합니다. 납땜 공정 중 장치는 전원이 꺼진 상태에 있어야 하며 납땜 인두는 적절하게 작동되어야 합니다. 접지.

● 전원을 켜는 동안 직접적으로 높은 전류를 가하지 마십시오. 이로 인해 칩이 손상될 위험이 있습니다. 대신 현재 수준에서 장치 전원을 켜십시오. 칩의 임계값에 가깝고 점차적으로 작은 전류를 증가시킵니다. 원하는 수준에 도달할 때까지 증가합니다.

품질 보증 및 애프터 서비스

● 보증 기간:

1년 이내에 사람의 과실이 아닌 결함에 대한 무상 수리 또는 교체 구입 후 1년. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안에는 무상 수리 또는 교환 서비스를 제공합니다. 제품 품질 문제로 인한 하자에 대해서는 유상 처리해 드립니다. 그러나 박스 Optronics는 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다. 보증 기간 내의 경우:

(1) 자연적 요인(예: 번개, 먼지)으로 인한 손상 또는 환경 영향.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 인간의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조, 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
