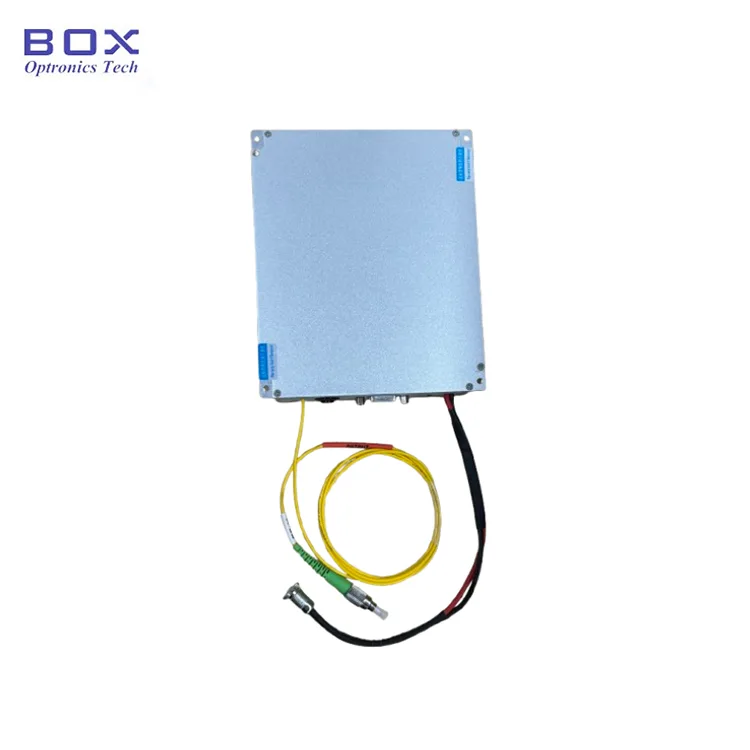

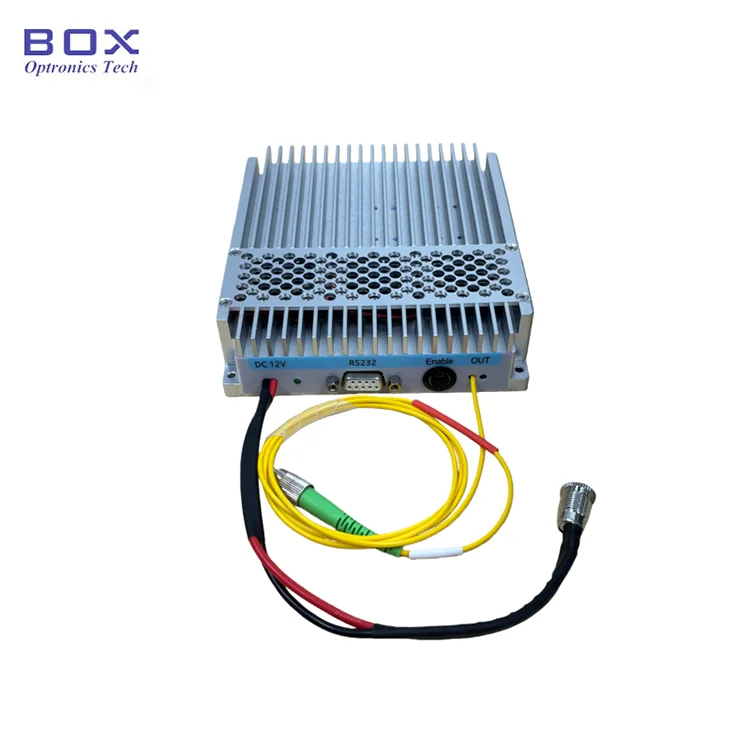

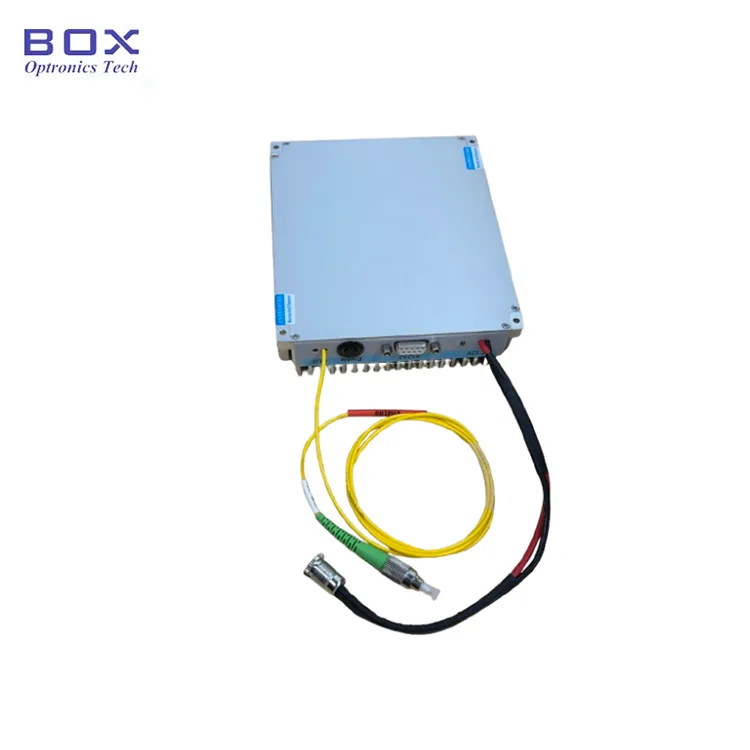

1550nm 1W 파이버 결합 레이저는 고출력 이득 광학 모듈과 결합된 DFB 시드 레이저를 활용하여 단일 파장, 고출력 레이저 출력을 달성합니다. 높은 파장 정확도와 높은 사이드 모드 억제율이 특징입니다. 옵션에는 단일 모드 또는 편파 유지 광섬유가 포함됩니다. 이 장치는 조정 가능한 전류, 전원을 켤 때 즉각적인 발광 및 사용자 친화적인 작동으로 높은 출력을 제공하므로 연구원이 실험실에서 사용하는 데 이상적입니다.
|
매개변수 |
단위 |
가치 |
메모 |
|||||
|
파장 범위 |
nm |
1550 |
|
|||||
|
파장 정확도 |
nm |
±0.5 |
|
|||||
|
스펙트럼 선폭 |
nm |
≤0.1 |
|
|||||
|
측면 모드 억제 비율(SMSR) |
데시벨 |
≥50 |
|
|||||
|
작동 모드 |
- |
CW |
|
|||||
|
출력 전력 |
dBm |
30 |
33 |
37 |
40 |
41 |
43 |
1~20W |
|
전력 조절 범위 |
- |
10%~100% |
|
|||||
|
광전력 불안정 |
데시벨 |
≤±0.02(15분); ≤±0.05(8시간) |
≤±0.5%; ≤±1.2% |
|||||
|
편광 상태 |
- |
무작위의 |
선형 편광 |
|
||||
|
분극소광비(PER) |
데시벨 |
- |
≥23 |
|
||||
|
피그테일 광섬유 및 커넥터 유형 |
- |
SMF-28 |
PM1550 |
FC/APC |
||||
|
통신 인터페이스 |
- |
터치스크린/DB9 암(RS232) |
벤치탑 |
|||||
|
DB9 암(RS232) |
기준 치수 |
|||||||
|
전원공급장치 |
- |
AC 100~240V, <150W |
벤치탑 |
|||||
|
DC 12V, <60W |
기준 치수 |
|||||||
|
치수 |
mm |
30~33dBm: 255(W)×322(D)×115(H) |
지하 2층 |
|||||
|
37~43dBm: 376(W)×340(D)×112(H) |
B3 |
|||||||
|
30~33dBm: 150(W)×125(D)×21.5(H) |
M21 |
|||||||
|
30~33dBm: 150(W)×125(D)×31.5(H) |
M31 |
|||||||
|
37~40dBm: 139(W)×235(D)×70(H) |
M70 |
|||||||
|
작동 온도 |
℃ |
-5 ~ +55 |
|
|||||
|
작동 습도 |
- |
0~70% |
|
|||||
● DFB 시드 + 고전력 이득 스테이지 아키텍처는 선폭과 전력의 균형을 유지합니다.
● 장기간 연속 작동을 위한 뛰어난 전력 안정성;
● 유연한 시스템 통합을 위한 SM 및 PM 광섬유 옵션;
● 연구실 및 OEM 통합을 위한 벤치탑 및 모듈 패키지;
● 10%~100% 연속 전력 조정.
● 일관된 광통신 테스트 및 연구;
● 비선형 광학 및 초연속체 생성;
● LiDAR 송신기 광원;
● 광섬유 증폭기 펌핑 및 이득 특성화.

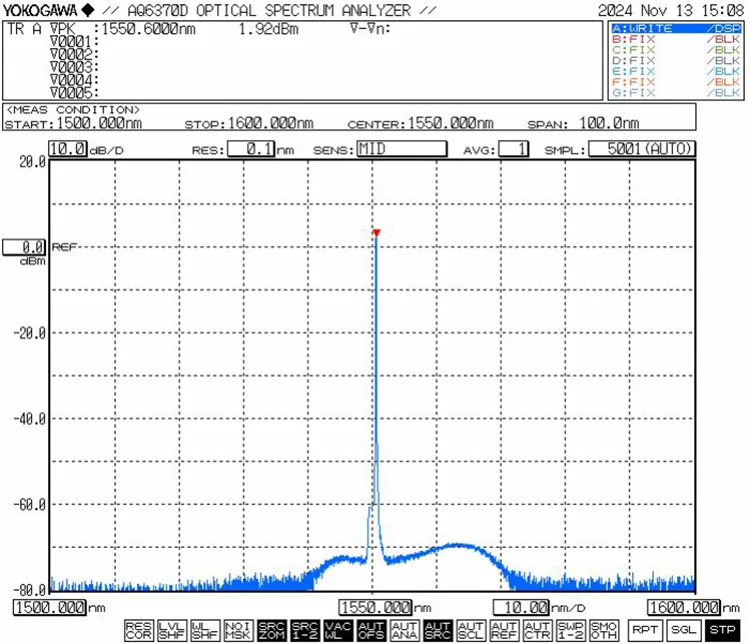

● 일반적인 특성 곡선: λ= 1550nm, 선폭 ≤3MHz, Pavg= 20W

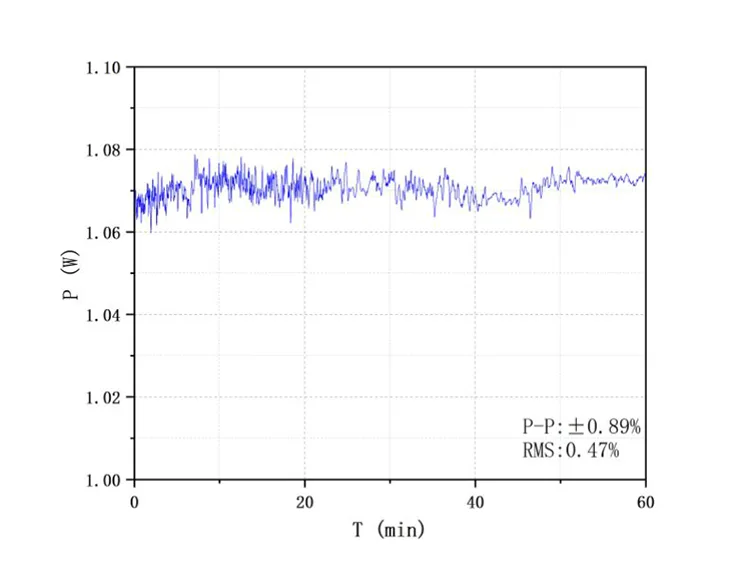

● 레이저 전력 및 전력 안정성(전력 안정성 테스트@1W)

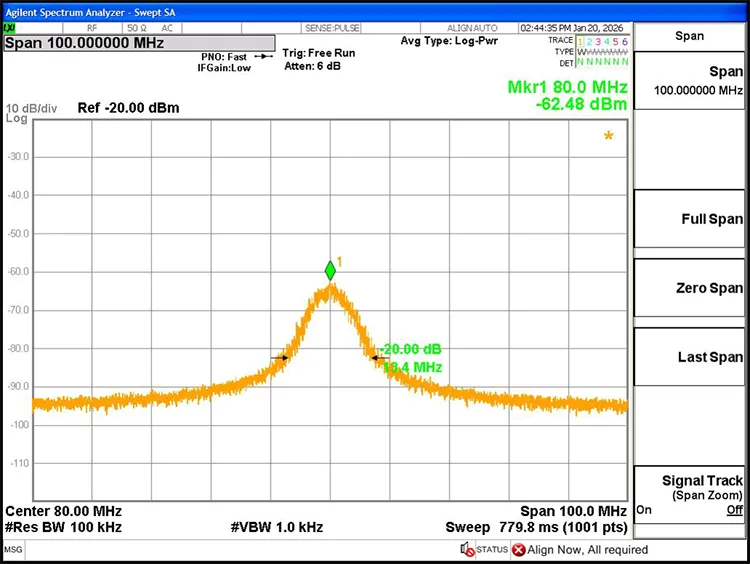

● 레이저 선폭@3dB: 0.67MHz
|
파이버 레이저 |
파장 |
출력 전력 |
섬유 종류 |
차원 |
|
HFL |
-XXXX |
-더블 엑스 |
더블 엑스 |
-엑스 |
|
|
1550:1550nm 1535~1565nm |
30: 30dBm 33: 33dBm 37: 37dBm 40: 40dBm 41: 41dBm 43: 43dBm |
SM: SMF-28e 오후: PM1550 |
M21: 모듈 M31: 모듈 M70: 모듈 B: 벤치탑 |
예: HFL-1550-30-PM-M31
(주문 정보: 1550nm 1W 파이버 결합 레이저, 1W(30dBm) 출력 전력, PM1550섬유, 모듈 패키지).
● 견적 조건
(1) EXW
(2) DAP
(3) 기타
● 결제 조건
PayPal 및 T/T를 사용할 수 있습니다.
1단계. 포장 풀기: 조립하기 전에 모든 부속품이 완전한지 확인하십시오.
● 표준 액세서리
|
|
부속품 |
수량 |
|
1 |
광원(모듈 호스트) |
1 |
|
2 |
USB-RS485 DB9 데이터 케이블 |
1 |
|
3 |
전원 어댑터(옵션) |
1 |
|
4 |
제품 테스트 보고서 |
1 |
2단계. 전원 공급 장치: 전원 포트는 표준 DC5.5×2.1mm 인터페이스를 사용합니다. 정품에 맞는 전원 어댑터(DC5V 또는 DC12V)만 사용하세요. 부적절한 전원 어댑터는 광원을 손상시킬 수 있습니다. 스위치 전원 공급 장치에 연결하기 위한 U자형 커넥터 전원 케이블은 구매 시 요청하면 제공됩니다.
3단계. 출력 광섬유 연결: 광섬유 커넥터에서 더스트 캡을 제거하고, 끝면의 오염이나 손상 여부를 검사하고, 다른 광섬유 장치나 테스트 장비에 연결하기 전에 청결을 확인하세요. 고전력 모델의 경우 융착 접합을 권장합니다.
설정4. 호스트 컴퓨터에 연결: 포함된 USB-RS232 직렬 데이터 케이블을 사용하여 모듈을 컴퓨터에 연결합니다. 통신을 활성화하려면 전용 직렬 드라이버(Box Optronics에서 제공)를 설치하세요. 드라이버가 없으면 호스트 소프트웨어가 모듈에 연결할 수 없습니다.

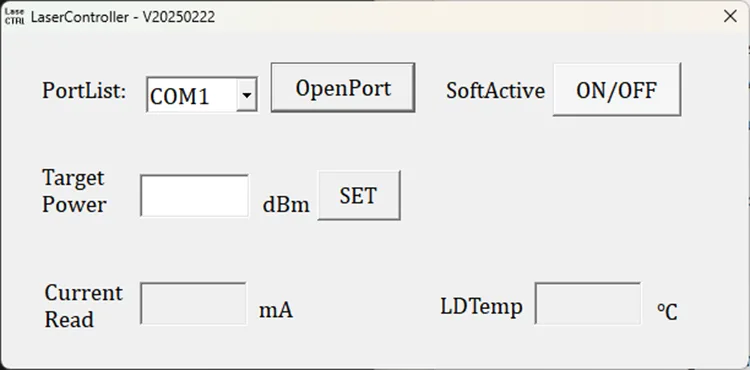

5단계. 제어 소프트웨어: 호스트 소프트웨어를 사용하면 "SoftActive" 버튼을 통해 출력 전력을 조정하고 레이저 출력을 제어할 수 있습니다(아래 인터페이스 다이어그램 참조). 소프트웨어는 설정된 펌프 전류, 출력 전력 및 온도 모니터링 상태를 표시합니다.
6단계. 사용 후에는 닫기 버튼을 클릭하고 전원을 끄고 광섬유 연결을 분리하십시오.
● 먼지 축적 및 종단면 손상을 방지하려면 광섬유 커넥터를 자주 연결/분리하지 마세요.

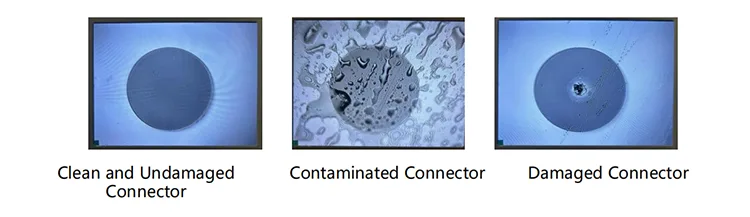

● 보푸라기가 없는 천으로 광섬유 커넥터를 청소하고 연결하기 전에 광섬유 종단면 감지기로 검사합니다. 종단면 연소를 방지하려면 항상 전원 없이 광섬유를 연결/연결 해제하세요. 사용하지 않는 커넥터를 더스트 캡으로 막으십시오.
● 습기, 먼지, 부식에 주의하시기 바랍니다. 건조한 곳에 보관하십시오.
● 장기간 사용시에는 방열판 위에 올려두시기 바랍니다.
구입일로부터 1년 이내에 사람의 과실로 인한 결함이 아닌 경우 무상 수리 또는 교체해 드립니다. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.
무상 보증 기간 동안, 제품 품질 문제로 인한 고장에 대해서는 무상 수리 또는 교환 서비스를 제공해 드립니다. 그러나 Box Optronics는 보증 기간 내에 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다.
(1) 자연적 요인(예: 번개, 먼지) 또는 환경적 영향으로 인한 손상.
(2) 사용자의 부적절한 조작으로 인한 오작동.
(3) 사람의 실수로 인한 명백한 물리적 손상.
(4) 무단 분해, 개조 또는 수리.
(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.
(6) 운송 중 손상 또는 손실.
