C-밴드 에르븀 첨가 파이버 부스터 증폭기

목차

1. 소개 C-밴드 에르븀 첨가 파이버 부스터 증폭기

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 제품 세부정보

6. 주문정보

7. 데이터시트 및 테스트시트

8. 견적 조건 및 결제

9. 리드타임

10. 작업 단계

11. 작동 참고 사항 및 유지보수

12. 품질 보증 및 애프터 서비스

제품소개

C밴드 에르븀 첨가 파이버 부스터 증폭기는 다음과 같습니다. 광통신, 광섬유 감지, CATV, 그리고 실험실 연구. 넓은 파장 범위, 높은 전력 및 ACC 및 APC 작동 모드 모두에서 저소음. 통신 직렬 포트 플러그 앤 플레이 작동을 위해 전원 케이블이 제공됩니다. 명령은 고객 시스템에 쉽게 통합할 수 있습니다. 다중 출력 전력 단일 모드 및 편파 유지 섬유 옵션. 1년 보증이 포함되어 있습니다. 언제 이 모듈을 사용하여 광섬유 끝면이 깨끗한지 확인하고 레이저에 주의하십시오. 입력 제한 사항을 확인하고 필요한 레이저 안전 예방 조치를 취하십시오.

제품 사양

제품특징

● 넓은 파장 범위;

● 높음 출력 전력;

● 저소음;

● DB9 쉬운 통합을 위한 Female(RS232) 통신.

1. 제품 응용분야-C-밴드 에르븀 첨가 섬유 부스터 증폭기

● 광학 광섬유 통신;

● 광학 섬유 센서;

● 섬유 레이저.

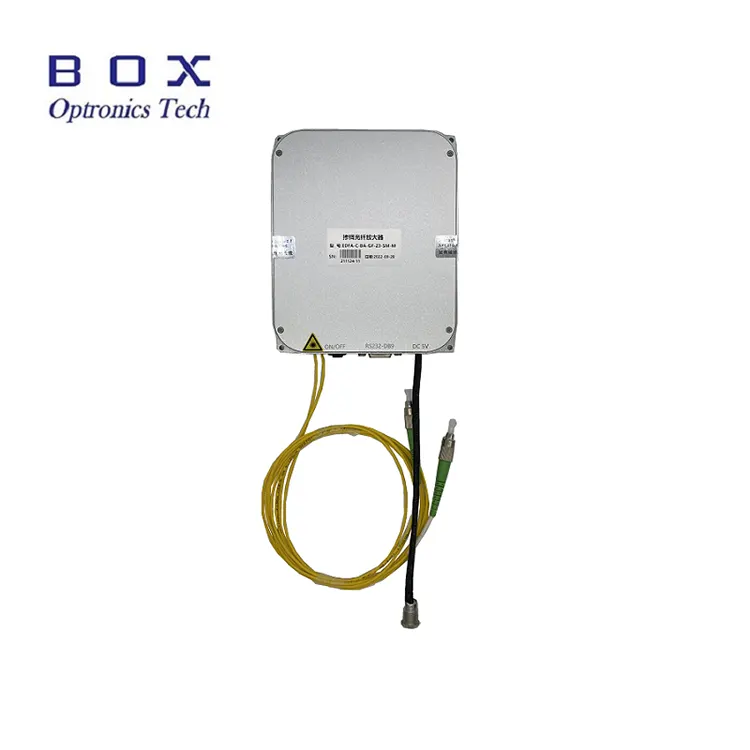

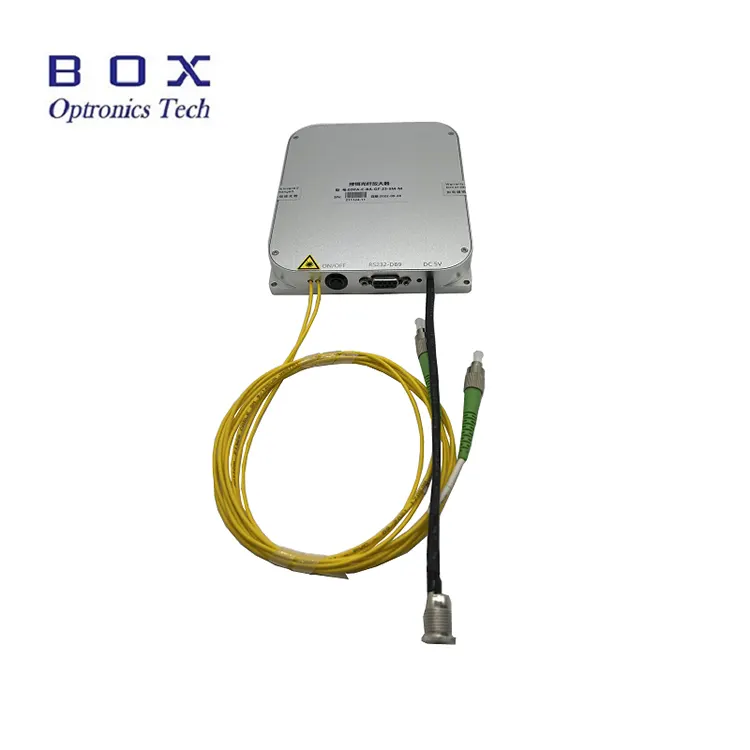

제품 세부정보

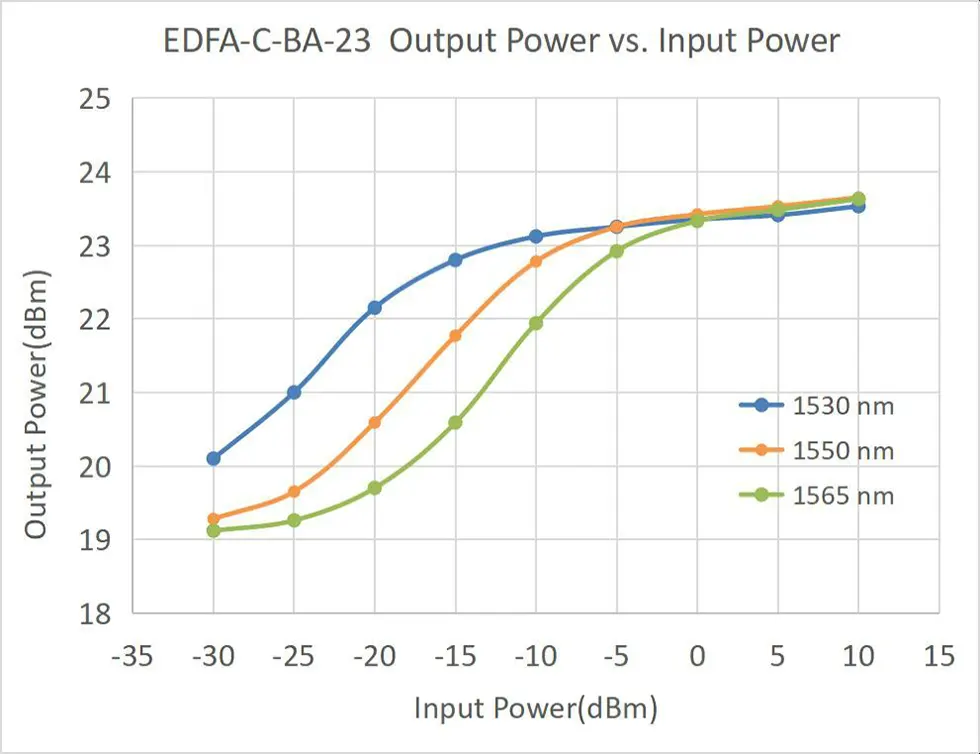

● 전형적인 특성 곡선

● 표준 액세서리

주문 정보

예: EDFA-C-BA-23-SM-M

(주문 정보: C 밴드 에르븀 첨가 파이버 부스터 증폭기, 23dB 출력 전력, SMF-28e 파이버 포함, 모듈 패키지).

기타 맞춤형 요구 사항에 대해서는 sales06@boxoptronics.com으로 문의하십시오.

데이터시트 및 테스트 시트

데이터시트

테스트 시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10~15일 정도 소요됩니다. (재고가 있는 경우에는 더 빨리 배송됩니다. 배송되었습니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 단계

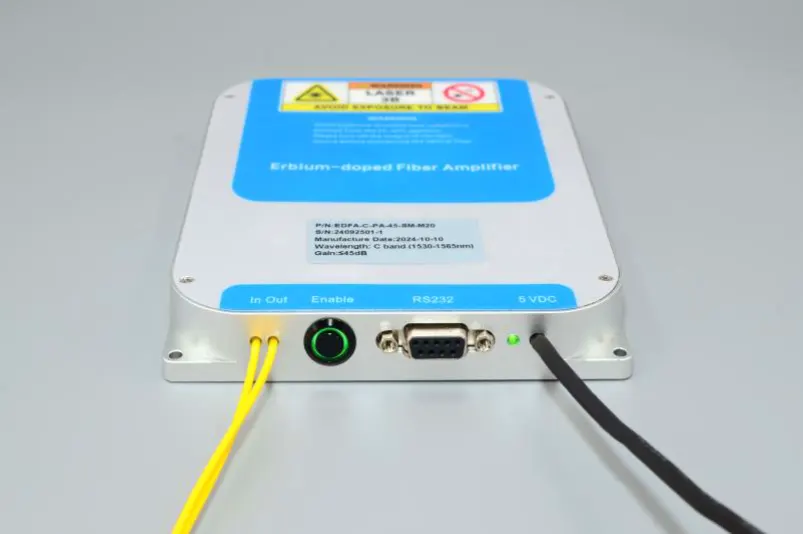

Step1.외관:전면 EDFA의 입출력 광섬유는 순차적으로 장착되어 있으며, 광 증폭 출력 활성화 스위치, 호스트 컴퓨터 통신 인터페이스(기본 RS232 DB9), 전원 표시등 및 전원 코드 (기본 DC 5V).

Step2.Power 공급:전원 포트는 기본 DC5.5×2.1mm 전원입니다. 인터페이스 및 일치하는 DC5V DC 전원 어댑터가 제공됩니다. 제품이 공장에서 출고됩니다. 전원 어댑터와 연결 방법 EDFA 모듈은 아래 그림에 나와 있습니다. 반드시 이용해주시기 바랍니다. 원래 일치하는 전원 어댑터. 부적절한 전원 어댑터를 사용하면 EDFA가 제대로 작동하지 않거나 EDFA가 손상될 수 있습니다. U자형 사용자가 연결할 수 있도록 커넥터 전원 공급 라인도 제공될 수 있습니다. 스위칭 전원 공급 장치이지만 조달 과정에서 사전에 제안해야 합니다.

Step3.광섬유 점퍼 연결:열기 광섬유 커넥터의 더스트 캡을 제거하고 광섬유 끝면을 확인하십시오. 다른 광케이블을 연결하기 전에 오염이나 손상이 없는지 확인하십시오. 섬유 장치 또는 테스트 장비. 고출력 EDFA의 출력 광섬유용 모델의 경우 융착접속 방식을 사용하여 연결하는 것을 권장합니다.

Setp4.열 방출:이것 에르븀 첨가 광섬유 증폭기 모듈은 일정량의 열을 발생시킵니다. 는 앰프의 바닥면(문자가 없는 쪽)이 가까이 있어야 합니다. 방열판, 방열 핀 또는 금속 표면과 접촉하지 마십시오. 사용자 섀시 하단. 달성하려면 적절한 공기 냉각이 권장됩니다. 좋은 방열 효과. 권장되는 최적의 작업 환경 온도는 -5 ~ +35℃입니다. 때 주변 온도가 50℃를 초과하는 경우 대기 상태의 앰프는 시작되지 않습니다. 주변 온도가 55℃를 초과하는 경우 작동 상태의 증폭기는 자동으로 레이저 출력을 중지하고 입력됩니다. 자기 보호를 위한 대기 상태. 주변 온도가 50℃로 떨어지면 앰프는 자동으로 출력을 재개합니다.

5 단계. 입력 광 전력: 이 에르븀 첨가 광섬유 증폭기에는 임계값이 없습니다. 입력 광 신호 전력에 대한 요구 사항. 평균 전력이 입력 광 신호가 거의 0 전력으로 감소하더라도 증폭기는 여전히 작동 상태를 유지하고 출력 포트에서 자연 방출이 발생합니다. 출력. 그러나 보다 이상적인 증폭 효과와 신호 대 잡음비를 얻기 위해서는 비율 내에서 입력 광 전력을 제어하는 것이 좋습니다. 테스트 시트 또는 제품 사양에 설명된 범위입니다.

6단계.호스트 컴퓨터 제어: 이 앰프는 모듈식 제품이므로 다음을 수행해야 합니다. 전용 호스트 컴퓨터 소프트웨어와 결합하여 조정 및 모니터링 EDFA의 작동 상태 및 작동 매개변수. 사용자의 컴퓨터에 필요한 USB-232 직렬 포트 드라이버 프로그램과 EDFA 호스트 컴퓨터를 설치하려면 당사에서 제공하는 제어 소프트웨어입니다. USB-232 직렬 포트 드라이버 프로그램을 설치해야 합니다. 그렇지 않으면 호스트 컴퓨터 소프트웨어를 연결할 수 없습니다. EDFA 모듈과 정상적으로 통신합니다. 주목해야 할 점은 USB-232 직렬 포트 드라이버 프로그램은 실제 USB-232와 일치해야 합니다. 직렬 포트 케이블이 사용됩니다. EDFA 호스트 컴퓨터의 소프트웨어 버전 번호 소프트웨어는 설명서에 기록된 소프트웨어 버전 번호와 일치해야 합니다. 제품 테스트 시트.

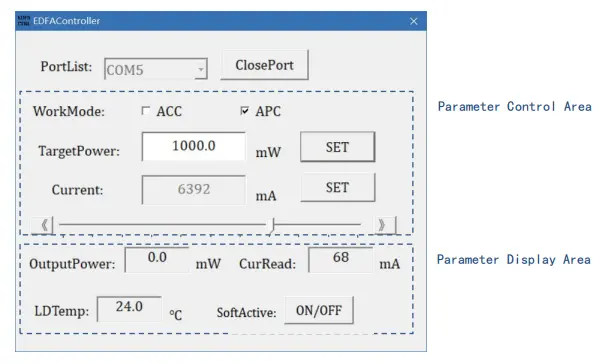

7단계. 호스트 컴퓨터 소프트웨어 인터페이스: 호스트 컴퓨터 소프트웨어가 표시할 수 있는 정보에는 다음이 포함됩니다. 증폭기 작동 모드, 출력 광 전력 목표 값, 펌프 레이저 현재 목표값 및 온도 모니터링 상태.

8단계. 특정 작업:이후 호스트 컴퓨터 소프트웨어를 시작하려면 먼저 올바른 직렬 포트를 선택하세요. 직렬 포트 시퀀스 PortList의 번호, OpenPort 버튼을 클릭하여 엽니다. 직렬 포트. 이때 Current Read 및 LDTemp 창이 표시됩니다. 모듈의 작동 전류 및 펌프 온도. 목표를 입력하세요 TargetPower 창에서 광파워 값을 입력하고 SET 버튼을 클릭하세요. 언제 EDFA 모듈의 버튼 스위치와 SoftActive 버튼 스위치는 소프트웨어가 둘 다 켜져 있으면 설정이 적용되고 EDFA에 광학 기능이 있습니다. 전력 출력.

9단계. 제어 모드: 표준 모델 이 광섬유 증폭기는 두 가지 작동 모드, 자동 전류 제어를 지원합니다. 모드(ACC 모드) 및 자동 전력 제어 모드(APC 모드). 전환할 수 있습니다. WorkMode 옵션을 통해 이 두 가지 작업 모드 사이를 전환할 수 있습니다. 전환할 때, 먼저 활성 버튼 스위치를 끄십시오. (* 일부 앰프 모델은 EDFA-C-PA와 같은 ACC 모드만 지원합니다. ACC 모드에서 펌프에 들어가십시오. Current 창에서 현재 값을 선택하고 SET 버튼을 클릭하거나 직접 드래그하세요. 왼쪽 및 오른쪽 슬라이더를 사용하여 펌프 현재 값을 설정합니다. APC 모드에서 다음을 입력하십시오. TargetPower 창에서 목표 광전력 값을 입력하고 SET을 클릭합니다. 버튼.

10단계. 출력 활성화: 모듈 전면의 버튼 스위치와 SoftActive 버튼 활성화 소프트웨어의 스위치가 모두 켜져 있으면 설정이 적용되고 증폭기에는 레이저 출력이 있고 레이저 표시등이 켜져 있습니다. ON/OFF 버튼이 빨간색으로 표시됩니다. 매개변수 모니터링의 OutputPower 영역은 현재 실제 출력 광 전력을 표시하고 CurRead는 현재를 표시합니다. 펌프 전류, LDTemp는 내부 온도를 표시합니다.

11단계. 종료:먼저 끄십시오 앰프 측면의 ON/OFF 버튼 스위치와 SoftActive 버튼 소프트웨어를 켜고 ClosePort를 클릭하여 직렬 포트를 닫은 다음 소프트웨어를 닫습니다.

12단계. 매개변수 메모리: 모드 및 제어 소프트웨어에 의해 설정된 매개변수는 자동으로 EDFA 모듈에는 전원 차단 메모리 기능이 있습니다. 그럴 필요가 없다면 EDFA 매개변수를 수정하면 호스트 컴퓨터에 연결할 필요가 없습니다. 다시 사용할 때.

작동 참고 사항 및 유지보수

● 시동 시 먼저 전원 스위치와 키 스위치가 제대로 작동하는지 확인하세요. 꺼진 다음 전원 공급 장치를 연결하십시오. 종료할 때 먼저 키 스위치를 끄고 출력 후 전원 공급 장치를 분리하십시오. 표시등이 꺼집니다. 전원 공급 장치를 직접 차단하지 마십시오. EDFA가 작동 중입니다.

● 출력 단자를 자주 꽂고 뽑는 것은 권장하지 않습니다. 먼지 오염을 방지하기 위한 광섬유 커넥터 광섬유 커넥터 끝면의 삽입 손실 또는 연소.

● 보푸라기가 없는 천으로 광섬유 커넥터를 청소하고 천으로 검사합니다. 연결 전 광섬유 단면 감지기. 항상 광섬유를 연결/분리하세요 끝면 연소를 방지할 수 있는 전원이 없습니다. 광섬유 커넥터는 다음과 같아야 합니다. 더스트 캡으로 덮여 있습니다.

● 출력 광섬유를 다른 광섬유에 연결해야 하는 경우 융착 접속기를 사용하는 것이 좋습니다.

● 습기, 먼지, 부식에 주의하세요. 저장 건조한 곳에.

품질 보증 및 애프터 서비스

● 보증 기간:

1년 이내에 사람의 과실이 아닌 결함에 대한 무상 수리 또는 교체 구입 후 1년. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안에는 무상 수리 또는 교환 서비스를 제공합니다. 제품 품질 문제로 인한 하자에 대해서는 유상 처리해 드립니다. 그러나 박스 Optronics는 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다. 보증 기간 내의 경우:

(1) 자연적 요인(예: 번개, 먼지)으로 인한 손상 또는 환경 영향.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 인간의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조, 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
