C 밴드 에르븀 첨가 광섬유 전치 증폭기

Box Optronics는 C-밴드 에르븀 첨가 파이버 전치 증폭기 전문 제조업체 및 공급업체입니다. 프리앰프는 -45~25dbm 범위의 작은 광신호를 증폭하는데 특별히 사용됩니다. 소신호의 일반적인 이득은 35~45dB만큼 높고 잡음 계수가 낮아 광 수신기 앞의 감도를 향상시키는 데 적합합니다. 우리는 대규모 납품 능력을 보유하고 있으며, 뛰어난 출력 안정성과 높은 비용 효율성을 특징으로 하는 우리 제품은 전 세계 고객들로부터 폭넓은 인지도를 얻고 있습니다.

문의 보내기

제품 설명

제품소개

C 밴드 에르븀 첨가 광섬유 전치 증폭기가 설계되었습니다. 광 수신기 이전의 감도를 향상시킵니다. 프리앰프는 특히 다음 범위의 작은 광 신호 증폭에 사용됩니다. -45~25dbm. 작은 신호의 일반적인 이득은 35~45dB만큼 높으며, 소음은 4.5dB 미만입니다. 레이저의 전력 증폭에 사용될 수 있습니다. C 밴드 1530~1565nm 파장 범위의 신호. 자동 전류 제어(ACC) 작동 모드. PC용 명령 및 제어 소프트웨어 제공 운영.

제품 사양

매개변수	단위	가치		메모
부품 번호	-	EDFA‑PA‑35	EDFA‑PA‑45
스펙트럼 범위	nm	1530~1565		C-밴드
입력 전원	dBm	-35~-25	-45~-25
이득계수	데시벨	35@-35dBm 입력	45@-45dBm 입력	35@-25dBm 입력
소음 지수	데시벨	≤4.5
PDG	데시벨	≤0.3
PMD	추신	≤0.5
입력/출력 절연	데시벨	≥35
전력 모니터	데시벨	출력 전력
작동 모드	-	ACC
피그테일 섬유	-	SMF‑28		FC/APC
통신 인터페이스	-	터치스크린/DB9 암(RS232)		벤치탑
통신 인터페이스	-	DB9 암(RS232)		기준 치수
전원 공급 장치	-	AC 110~240V, <30W		벤치탑
전원 공급 장치	-	DC 5V, <15W		기준 치수
치수	mm	260(W)×280(D)×120(H)		벤치탑
		150(W)×125(D)×20(H)		기준 치수
		70(W)×90(D)×15(H)		기준 치수
작동 온도	℃	-5 ~ +55
작동 습도	℃	0~70%

제품 특징

● 넓은 파장 범위-1530~1565nm;

● 저소음 <4.5dB;

● 터치스크린/DB9 Female(RS232) 통신 인터페이스 쉬운 조작.

제품 응용

● 광학 광섬유 통신;

● 광학 섬유 센서;

● 섬유 레이저.

제품 세부정보

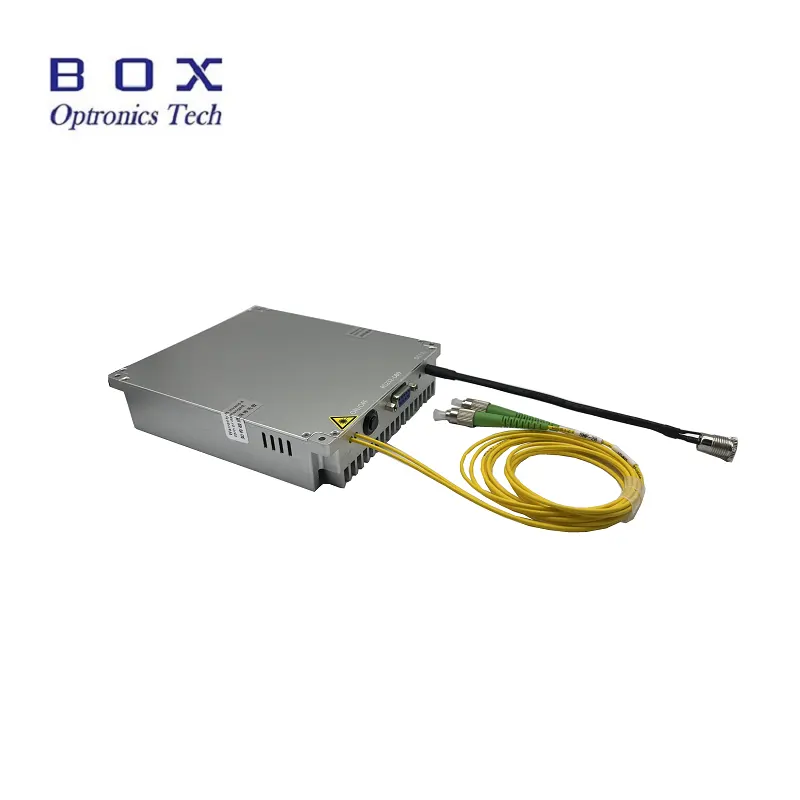

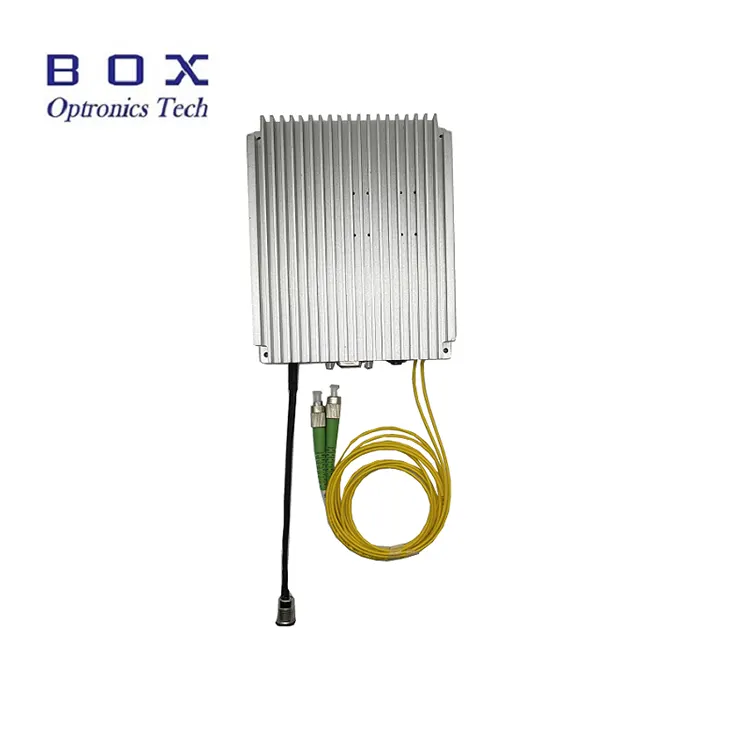

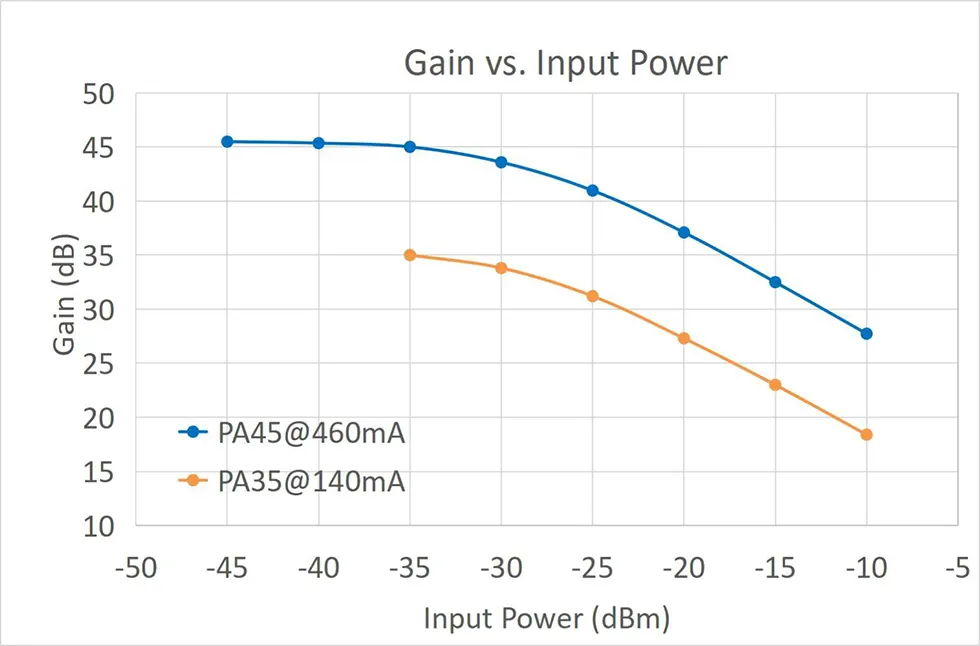

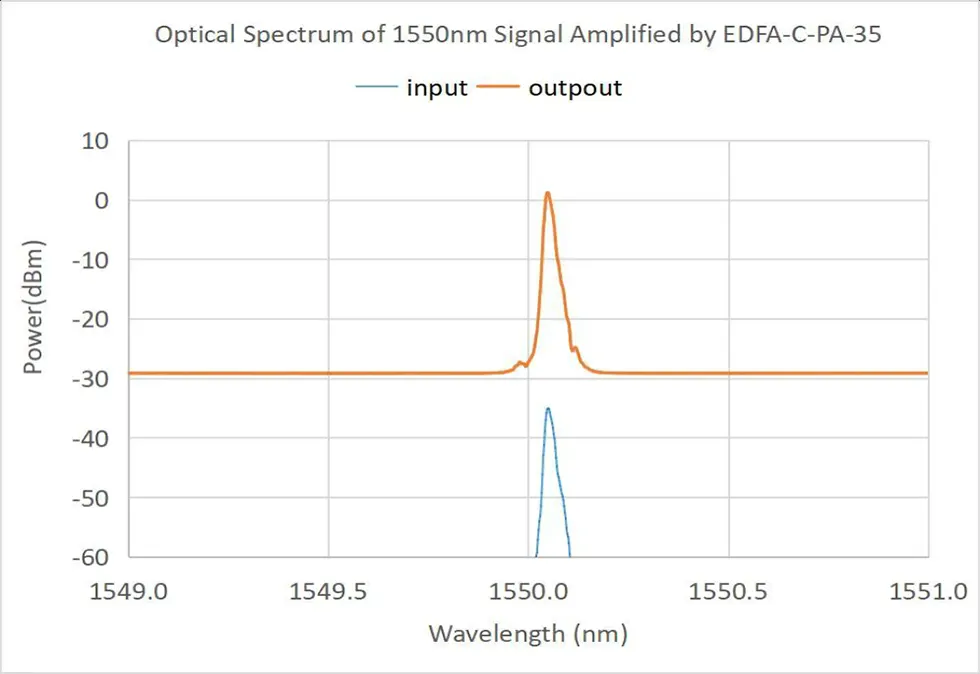

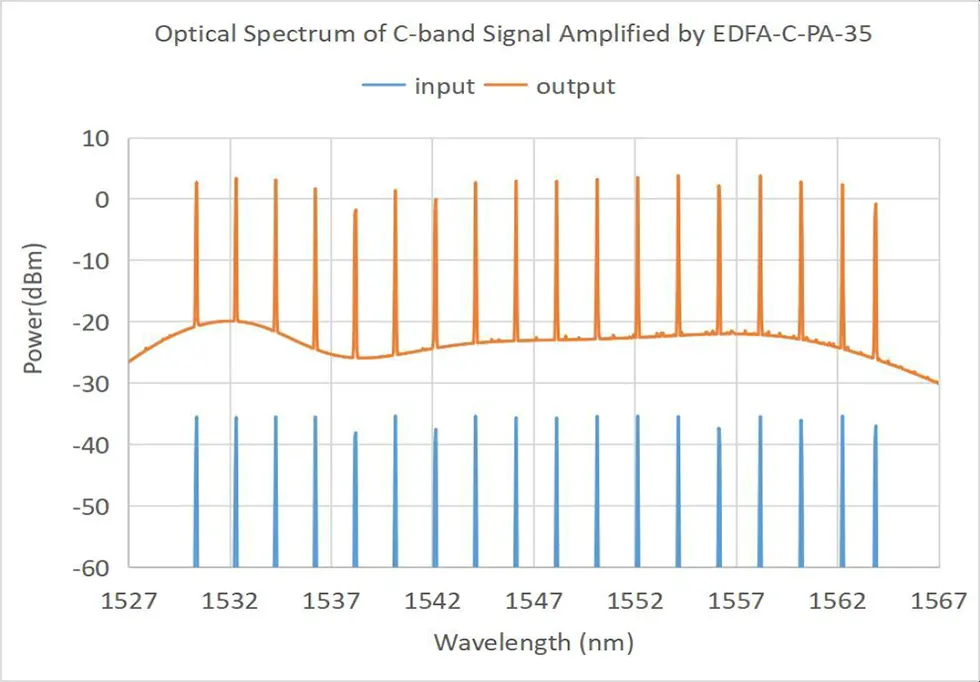

● 전형적인 특성 곡선

C-band Erbium-doped Fiber Pre-Amplifier

주문정보

이름

EDFA 유형

파장

소신호 이득

섬유 종류

차원

EDFA

-더블 엑스

-엑스

-더블 엑스

더블 엑스

-엑스

에르븀 첨가

광섬유 증폭기

PA: 프리앰프

C:C밴드

35: 35dB@-35dBm 45: 45dB@-45dBm

SM:SMF-28e

M15: 모듈 M20: 모듈 B: 벤치탑

예:EDFA-PA-C-35-SM-M

(주문정보:C밴드 에르븀첨가섬유 전치 증폭기, 35dBm소신호 이득, SMF-28e섬유 포함, 모듈 패키지).

기타 맞춤형 요구 사항에 대해서는 sales06@boxoptronics.com으로 문의하십시오.

데이터시트 및 시험지

데이터시트

테스트 시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10~15일 정도 소요됩니다. (재고가 있는 경우에는 더 빨리 배송됩니다. 배송되었습니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 단계

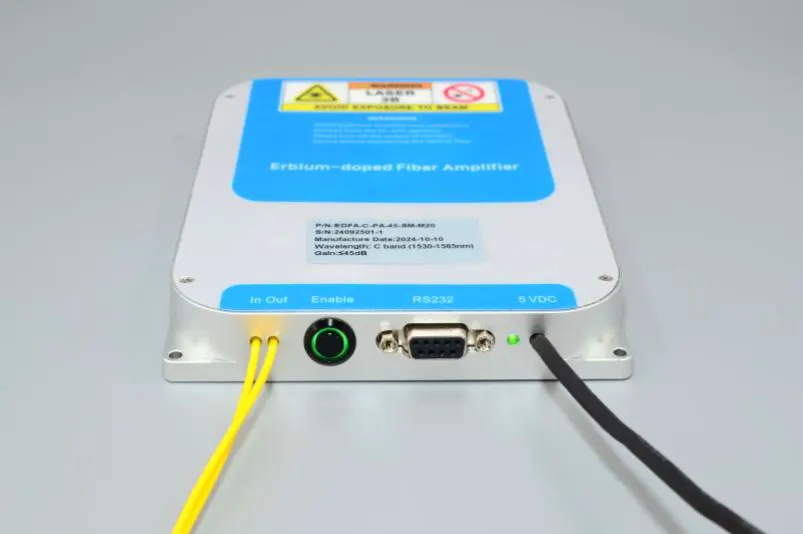

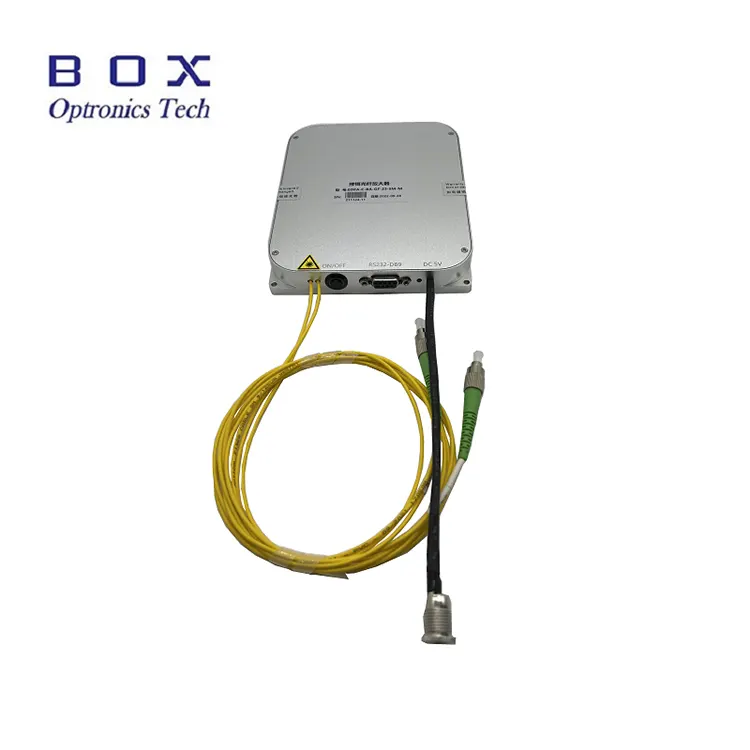

Step1.외관:전면 EDFA의 입출력 광섬유는 순차적으로 장착되어 있으며, 광 증폭 출력 활성화 스위치, 호스트 컴퓨터 통신 인터페이스(기본 RS232 DB9), 전원 표시등 및 전원 코드 (기본 DC 5V).

C-band Erbium-doped Fiber Pre-Amplifier

Step2.Power 공급:전원 포트는 기본 DC5.5×2.1mm 전원입니다. 인터페이스 및 일치하는 DC5V DC 전원 어댑터가 제공됩니다. 제품이 공장에서 출고됩니다. 전원 어댑터와 연결 방법 EDFA 모듈은 아래 그림에 나와 있습니다. 반드시 이용해주시기 바랍니다. 원래 일치하는 전원 어댑터. 부적절한 전원 어댑터를 사용하면 EDFA가 제대로 작동하지 않거나 EDFA가 손상될 수 있습니다. U자형 사용자가 연결할 수 있도록 커넥터 전원 공급 라인도 제공될 수 있습니다. 엇바꾸기 전력 공급, 그러나 도중 미리 제안되어야 합니다 조달.

C-band Erbium-doped Fiber Pre-Amplifier

Step3.광섬유 점퍼 연결:열기 광섬유 커넥터의 더스트 캡을 제거하고 광섬유 끝면을 확인하십시오. 다른 광케이블을 연결하기 전에 오염이나 손상이 없는지 확인하십시오. 섬유 장치 또는 테스트 장비. 고출력 EDFA의 출력 광섬유용 모델의 경우 융착접속 방식을 사용하여 연결하는 것을 권장합니다.

Setp4.열 방출:이것 에르븀 첨가 광섬유 증폭기 모듈은 일정량의 열을 발생시킵니다. 는 앰프의 바닥면(문자가 없는 쪽)이 가까이 있어야 합니다. 방열판, 방열 핀 또는 금속 표면과 접촉하지 마십시오. 사용자 섀시 하단. 달성하려면 적절한 공기 냉각이 권장됩니다. 좋은 방열 효과. 권장되는 최적의 작업 환경 온도는 -5 ~ +35℃입니다. 때 주변 온도가 50℃를 초과하는 경우 대기 상태의 앰프는 시작되지 않습니다. 주변 온도가 55℃를 초과하는 경우 작동 상태의 증폭기는 자동으로 레이저 출력을 중지하고 입력됩니다. 자기 보호를 위한 대기 상태. 주변 온도가 50℃로 떨어지면 앰프는 자동으로 출력을 재개합니다.

5 단계. 입력 광 출력: 이 에르븀 첨가 광섬유 증폭기에는 임계값 요구 사항이 없습니다. 입력 광 신호 전력에 대해. 입력 광의 평균 전력이 신호가 거의 0의 전력으로 감소하더라도 증폭기는 여전히 작동 상태 및 출력 포트에는 자연 방출 출력이 있습니다. 그러나 보다 이상적인 증폭 효과와 신호 대 잡음비를 얻으려면 전력 범위 내에서 입력 광 전력을 제어하는 것이 좋습니다. 테스트 시트나 제품 사양에 설명되어 있습니다.

6단계.호스트 컴퓨터 제어: 이 앰프는 모듈식 제품이므로 다음을 수행해야 합니다. 전용 호스트 컴퓨터 소프트웨어와 결합하여 조정 및 모니터링 EDFA의 작동 상태 및 작동 매개변수. 사용자의 컴퓨터에 필요한 USB-232 직렬 포트 드라이버 프로그램과 EDFA 호스트 컴퓨터를 설치하려면 당사에서 제공하는 제어 소프트웨어입니다. USB-232 직렬 포트 드라이버 프로그램을 설치해야 합니다. 그렇지 않으면 호스트 컴퓨터 소프트웨어를 연결할 수 없습니다. EDFA 모듈과 정상적으로 통신합니다. 주목해야 할 점은 USB-232 직렬 포트 드라이버 프로그램은 실제 USB-232와 일치해야 합니다. 직렬 포트 케이블이 사용됩니다. EDFA 호스트 컴퓨터의 소프트웨어 버전 번호 소프트웨어는 설명서에 기록된 소프트웨어 버전 번호와 일치해야 합니다. 제품 테스트 시트.

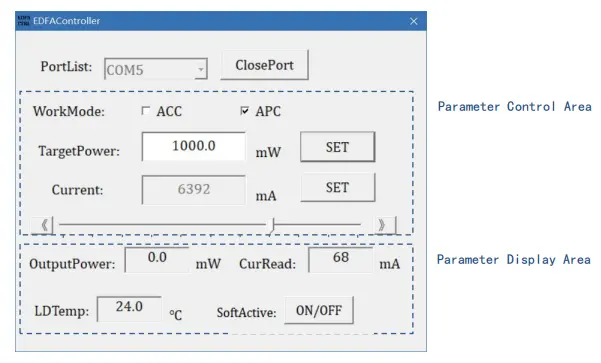

7단계. 호스트 컴퓨터 소프트웨어 인터페이스: 호스트 컴퓨터 소프트웨어가 표시할 수 있는 정보에는 다음이 포함됩니다. 증폭기 작동 모드, 출력 광 전력 목표 값, 펌프 레이저 현재 목표값 및 온도 모니터링 상태.

C-band Erbium-doped Fiber Pre-Amplifier

8단계. 특정 작업:시작 후 호스트 컴퓨터 소프트웨어에서 먼저 올바른 직렬 포트 번호를 선택하십시오. 직렬 포트 시퀀스 PortList, OpenPort 버튼을 클릭하여 직렬 포트를 엽니다. 항구. 이때 Current Read 및 LDTemp 창에는 다음이 표시됩니다. 모듈의 작동 전류 및 펌프 온도. 대상 광 입력 TargetPower 창에서 power 값을 입력하고 SET 버튼을 클릭합니다. 버튼을 누르면 EDFA 모듈의 스위치와 소프트웨어의 SoftActive 버튼 스위치는 둘 다 켜면 설정이 적용되고 EDFA에는 광 전원 출력이 있습니다.

9단계. 제어 모드: 표준 모델 이 광섬유 증폭기는 두 가지 작동 모드, 자동 전류 제어를 지원합니다. 모드(ACC 모드) 및 자동 전력 제어 모드(APC 모드). 전환할 수 있습니다. WorkMode 옵션을 통해 이 두 가지 작업 모드 사이를 전환할 수 있습니다. 전환할 때, 먼저 활성 버튼 스위치를 끄십시오. (* 일부 앰프 모델은 EDFA-C-PA와 같은 ACC 모드만 지원합니다. ACC 모드에서 펌프에 들어가십시오. Current 창에서 현재 값을 선택하고 SET 버튼을 클릭하거나 직접 드래그하세요. 왼쪽 및 오른쪽 슬라이더를 사용하여 펌프 현재 값을 설정합니다. APC 모드에서 다음을 입력하십시오. TargetPower 창에서 목표 광전력 값을 입력하고 SET을 클릭합니다. 버튼.

10단계. 출력 활성화: 모듈 전면의 버튼 스위치와 SoftActive 버튼 활성화 소프트웨어의 스위치가 모두 켜져 있으면 설정이 적용되고 증폭기에는 레이저 출력이 있고 레이저 표시등이 켜져 있습니다. ON/OFF 버튼이 빨간색으로 표시됩니다. 매개변수 모니터링의 OutputPower 영역은 현재 실제 출력 광 전력을 표시하고 CurRead는 현재를 표시합니다. 펌프 전류, LDTemp는 내부 온도를 표시합니다.

11단계. 종료:먼저 끄십시오 앰프 측면의 ON/OFF 버튼 스위치와 SoftActive 버튼 소프트웨어를 켜고 ClosePort를 클릭하여 직렬 포트를 닫은 다음 소프트웨어를 닫습니다.

12단계. 매개변수 메모리: 모드 및 제어 소프트웨어에 의해 설정된 매개변수는 자동으로 EDFA 모듈에는 전원 차단 메모리 기능이 있습니다. 그럴 필요가 없다면 EDFA 매개변수를 수정하면 호스트 컴퓨터에 연결할 필요가 없습니다. 다시 사용할 때.

작동 참고 사항 및 유지보수

● 출력 광섬유를 다른 광섬유에 연결해야 하는 경우 융착 접속기를 사용하는 것이 좋습니다.

● 시동 시 먼저 전원 스위치와 키 스위치가 제대로 작동하는지 확인하세요. 꺼진 다음 전원 공급 장치를 연결하십시오. 종료할 때 먼저 키 스위치를 끄고 출력 후 전원 공급 장치를 분리하십시오. 표시등이 꺼집니다. 전원 공급 장치를 직접 차단하지 마십시오. EDFA가 작동 중입니다.

● 보푸라기가 없는 천으로 광섬유 커넥터를 청소하고 천으로 검사합니다. 연결 전 광섬유 단면 감지기. 항상 광섬유를 연결/분리하세요 끝면 연소를 방지할 수 있는 전원이 없습니다. 광섬유 커넥터는 다음과 같아야 합니다. 더스트 캡으로 덮여 있습니다.

● 출력 단자를 자주 꽂고 뽑는 것은 권장하지 않습니다. 먼지 오염을 방지하기 위한 광섬유 커넥터 광섬유 커넥터 끝면의 삽입 손실 또는 연소.

● 장비를 건조하게 유지하고 건조한 곳에 보관하십시오.
