마이크로 모듈 C-밴드 에르븀 첨가 파이버 부스터 증폭기

목차

1. 소개 마이크로 모듈 C-밴드 에르븀 첨가 파이버 부스터 증폭기

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 제품 세부정보

6. 주문정보

7. 데이터시트

8. 견적 조건 및 결제

9. 리드타임

10. 작업 단계

11. 작동 참고 사항 및 유지보수

12. 품질 보증 및 애프터 서비스

제품소개

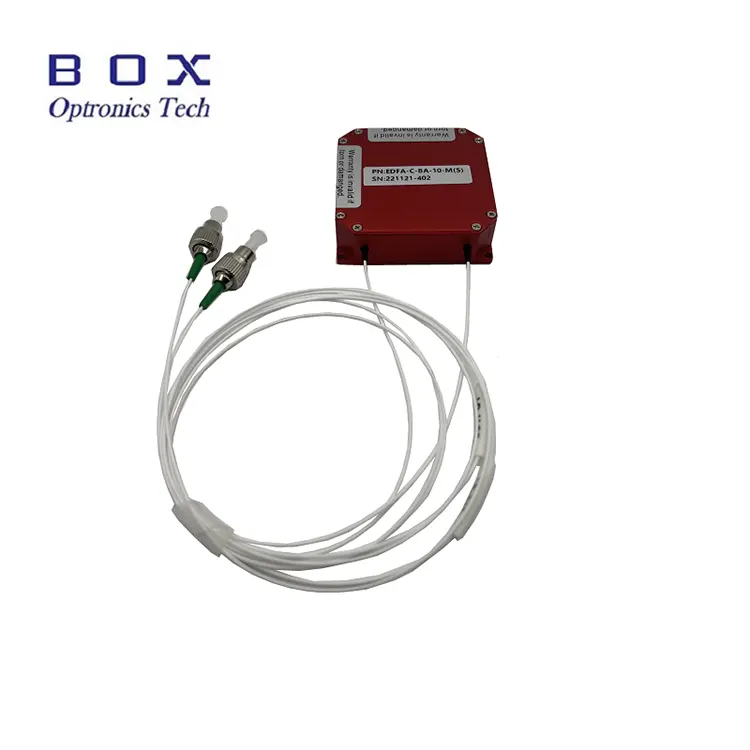

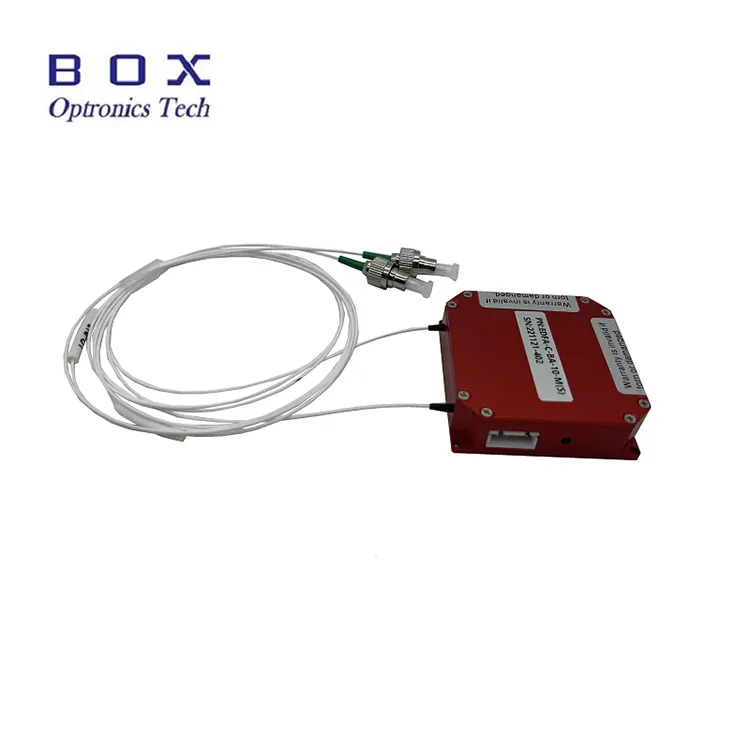

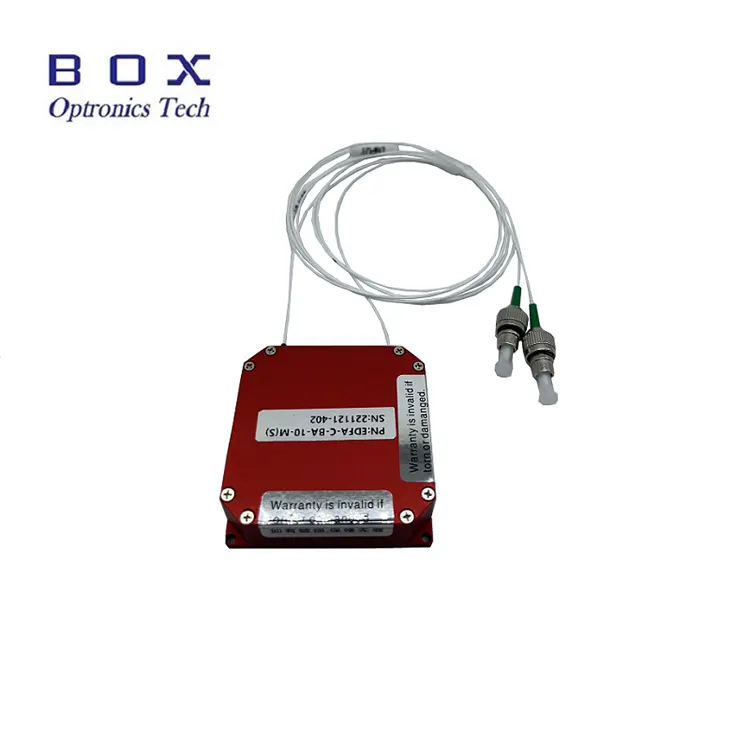

마이크로 모듈 C-밴드 에르븀 첨가 파이버 부스터 증폭기는 제한된 공간에 적용되도록 설계되었습니다. 치수는 50(W)×50(D)×15(H)mm 또는 45(W)×65(D)×10(H)mm 옵션입니다. 그들은 수 있습니다 C-band 1530~1565nm의 레이저 신호의 전력 증폭에 사용됩니다. 파장 범위. 이 제품은 10/13/17/20/23dBm 고전력과 저잡음이 특징입니다. 에이 PC 동작을 위한 통신 시리얼 포트와 전원 케이블이 제공됩니다. 언제 이 모듈을 사용하여 광섬유 끝면이 깨끗한지 확인하고 레이저에 주의하십시오. 입력 제한 사항을 확인하고 필요한 레이저 안전 예방 조치를 취하십시오.

제품 사양

제품 특징

● 넓은 파장 범위-1530~1565nm;

● 초소형 디자인;

● 저소음 <5dB;

● RS232/TTL 제어 모드.

제품 응용

● 광학 광섬유 통신;

● 광학 섬유 센서;

● 섬유 레이저.

제품 세부정보

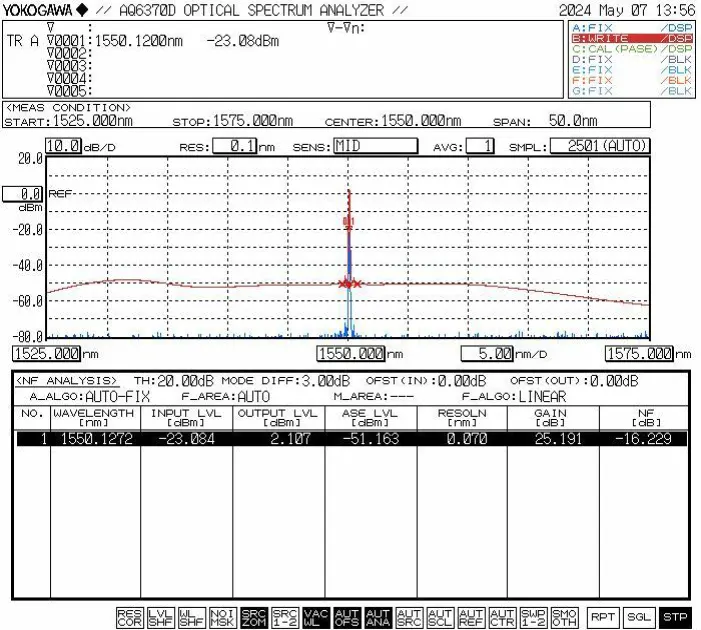

● 전형적인 특성 곡선

● 통신 핀 정의(왼쪽에서 오른쪽으로: 1~4):

통신 수준은 TTL 표준을 준수합니다. TTL-RS232 컴퓨터에 연결하려면 레벨 변환이 필요합니다.

주문정보

예: EDFA-BA-C-23-SM-MIC

(주문 정보: 마이크로 모듈 C-밴드 에르븀 첨가 파이버 부스터 증폭기, 23dB 출력 전력, SMF-28e 파이버 포함, 모듈 패키지).

기타 맞춤형 요구 사항에 대해서는 sales06@boxoptronics.com으로 문의하십시오.

데이터시트

데이터시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10~15일 정도 소요됩니다. (재고가 있는 경우에는 더 빨리 배송됩니다. 배송되었습니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 단계

Step1.포장해체 및 조립

조립하기 전에 모든 액세서리가 완전한지 확인하십시오.

Step2.전원 및 광섬유 연결 패치 코드

전원 공급 장치를 연결하십시오. 신호등을 입력에 연결하십시오

Step3.앰프 켜기

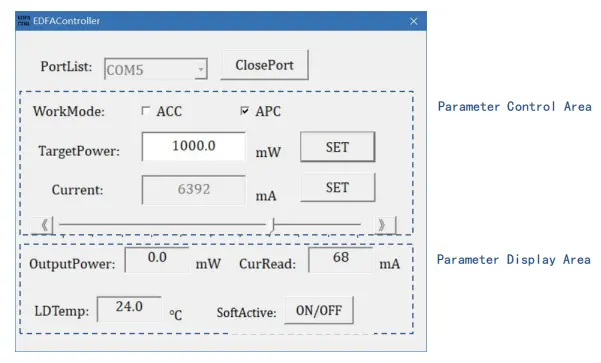

앰프 전원을 켜세요. 참고: 작동 전류 및 이득 값은 마지막 종료 시 호스트 컴퓨터에 의해 설정된 매개변수입니다. 필요한 경우 소프트웨어를 통해 수정할 수 있습니다. 플러그를 꽂거나 연결하는 것은 엄격히 금지됩니다. 레이저가 작동하는 동안 광섬유 커넥터를 분리하세요.

Setp4.Shutdown

사용 후에는 전원 케이블을 분리하세요.

작동 참고 사항 및 유지보수

● 앰프가 작동 중일 때 전원 공급을 직접 차단하지 마십시오. 운영.

● 광섬유가 타는 것을 방지하기 위해 광섬유 커넥터에 먼지가 없도록 보관하십시오. 커넥터 끝면. 먼지가 없는 렌즈 종이로 광섬유 커넥터를 청소하기 전에 화이버 단면 검사기로 검사 후 플랜지를 통해 연결 깨끗함을 확인한 후에야. 그렇지 않으면 광섬유 커넥터 끝면이 손상될 수 있습니다. 레이저가 켜지면 화상을 입습니다. 다음과 같은 경우에는 레이저 없는 작동을 보장하십시오. 플랜지를 연결하고 사용하지 않을 때는 섬유 먼지 캡을 착용하십시오.

● 장비를 건조하게 유지하고 건조한 곳에 보관하십시오.

품질 보증 및 애프터 서비스

● 보증 기간:

1년 이내에 사람의 과실이 아닌 결함에 대한 무상 수리 또는 교체 구입 후 1년. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안에는 무상 수리 또는 교환 서비스를 제공합니다. 제품 품질 문제로 인한 하자에 대해서는 유상 처리해 드립니다. 그러나 박스 Optronics는 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다. 보증 기간 내의 경우:

(1) 자연적 요인(예: 번개, 먼지)으로 인한 손상 또는 환경 영향.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 인간의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조, 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
