1550nm 10mW DFB 버터플라이 레이저 다이오드

목차

1. 1550nm 도입 10mW DFB 버터플라이 레이저 다이오드

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 제품 세부정보

6. 주문 정보

7. 데이터시트 및 테스트시트

8. 견적 및 지불 조건

9. 리드타임

10. 작동 참고 사항

11. 품질 보증 및 애프터 서비스

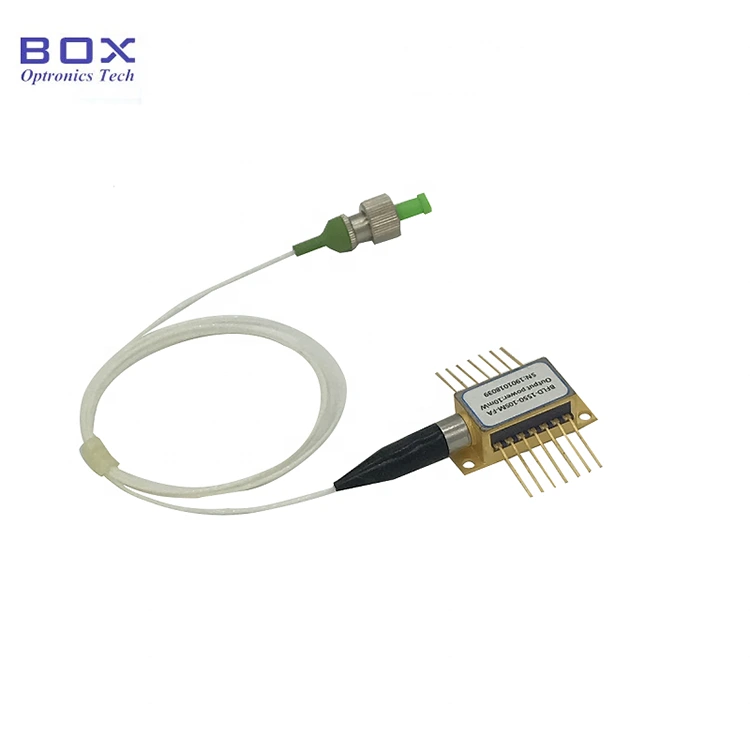

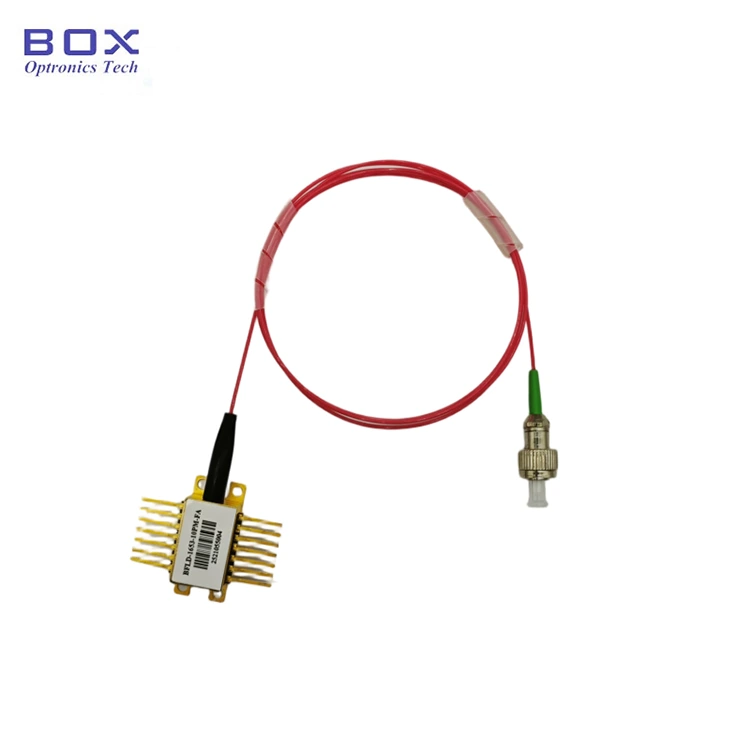

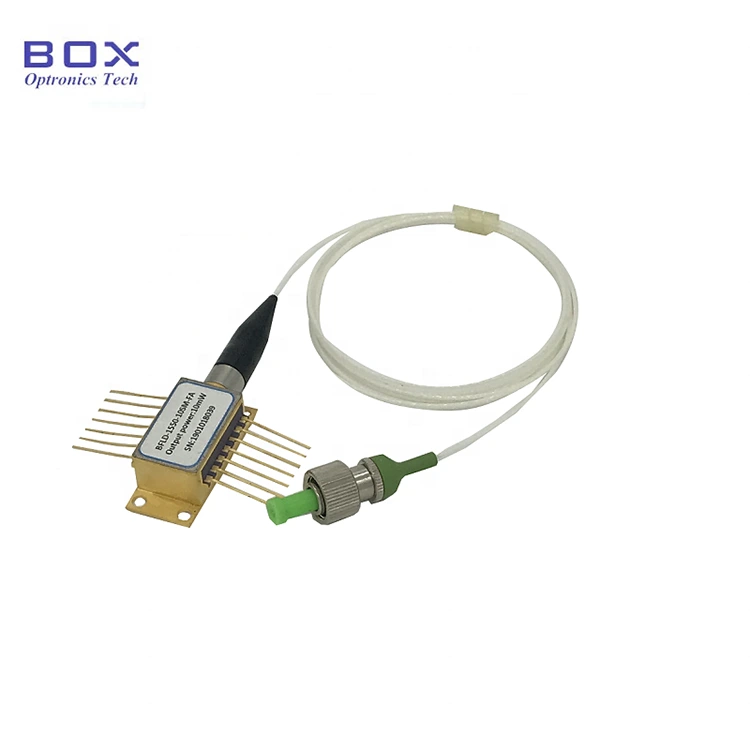

제품소개

이것은 14핀 버터플라이를 갖춘 1550nm DFB 레이저입니다. 패키지, 내장 TEC 및 서미스터. 10mW의 안정적인 파장을 제공합니다. 출력 전력, 일반적인 40dB 측면 모드 억제 비율 및 낮은 임계값 현재. SM/PM 섬유 옵션, 넓은 작동 온도 및 높은 광섬유 통신, 광학 기기 및 광섬유에 적합한 신뢰성 감지. 구동 전류와 온도를 엄격하게 제어하고 피하십시오. 과전류 손상.

제품 사양

제품특징

● 다중 양자 우물(MQW) 분산 피드백(DFB) 레이저;

● SMF-28e 또는 PMF-1550 피그테일;

● TEC 및 모니터 PD가 포함된 14핀 BTF 패키지,

● 넓은 작동 온도 범위 -20~+70℃.

제품 응용

● 광섬유 통신;

● 광학기기;

● 광섬유 센서;

● 광원.

제품 세부정보

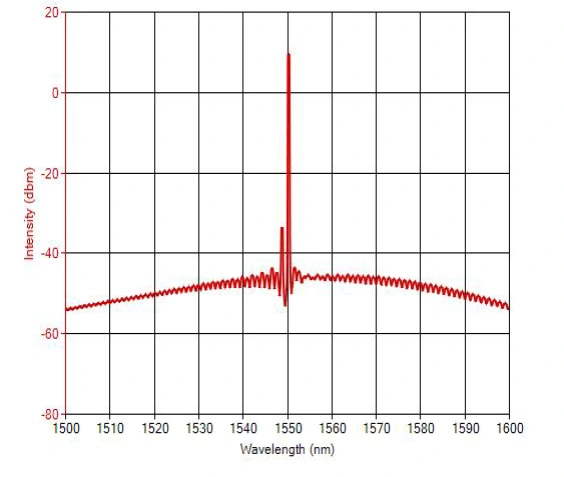

● 일반 스펙트럼: 1550nm, WL 허용 오차 +/-3nm.

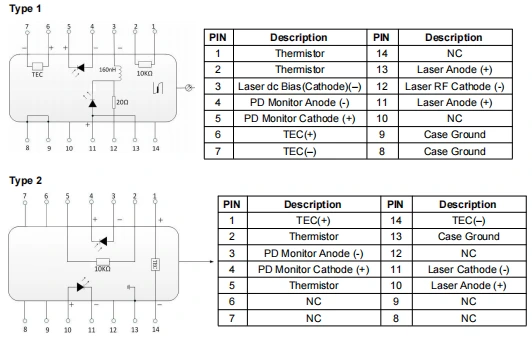

● 핀아웃 정의 - 1550nm 10mW DFB 버터플라이 레이저 다이오드

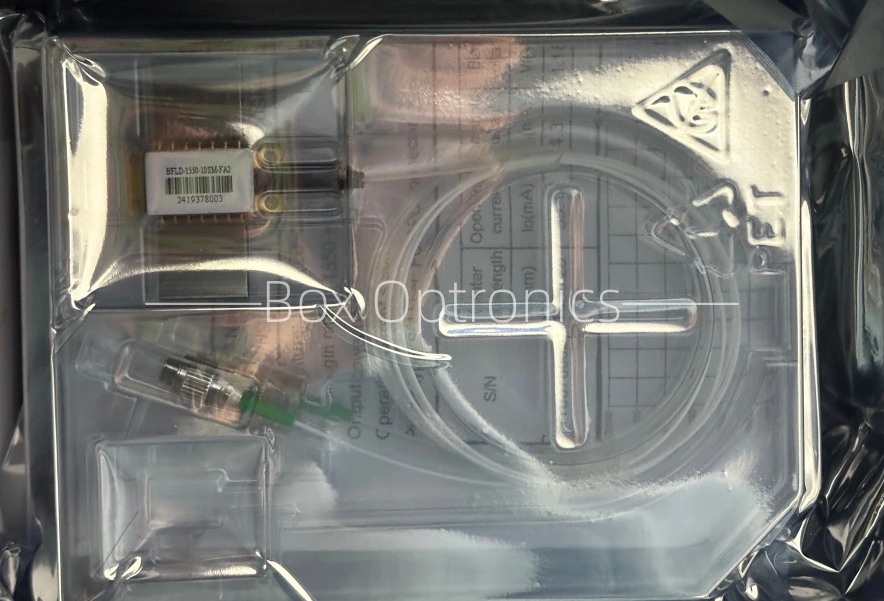

● 포장예

*드라이브가 없는 독립형 장치; 통합된 모듈 패키지 드라이버 회로는 선택 사항입니다.

주문 정보

예: BFLD-1550-10SM-FA2

(주문 정보: 1550nm 10mW DFB 버터플라이 레이저 다이오드, SM 섬유, FC/APC 커넥터 포함, 유형 2 핀아웃).

기타 맞춤형 요구 사항에 대해서는 다음 연락처로 문의하십시오. sales06@boxoptronics.com

데이터시트 및 테스트시트

데이터시트

테스트 시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

(3)기타

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10일 정도 소요됩니다. (어떤 것이 있다면 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 메모

● 작동 시 이 장치는 고강도 레이저 빔을 방출합니다. 하다 광섬유 끝면을 직접 들여다보지 마십시오. 눈에 부상을 입을 수 있습니다.

● 광섬유는 깨지기 쉽습니다. 광섬유를 사용하여 장치를 당기지 마십시오. 소켓에 장치를 삽입하거나 제거할 때 장치에 압력을 가하지 마십시오. 또는 장치 하우징 후면에 있는 슬리브를 당기십시오. 장치의 경우 커넥터가 장착되어 있으면 장치와 광섬유 커넥터가 모두 있는지 확인하십시오. 설치 또는 제거 중에 동시에 들어 올려집니다.

● 모든 구성품의 전원을 켜기 전에 먼저 쿨러를 활성화한 후, 그런 다음 증분식 전원 켜기 단계를 진행하여 칩 과열을 방지하고 과부하.

품질 보증 및 애프터 서비스

● 보증 기간:

1년 이내에 사람의 과실이 아닌 결함에 대한 무상 수리 또는 교체 구입 후 1년. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안에는 무상 수리 또는 교환 서비스를 제공합니다. 제품 품질 문제로 인한 하자에 대해서는 유상 처리해 드립니다. 그러나 Box Optronics는 다음과 같은 경우에는 무료 수리 서비스를 거부할 권리가 있습니다. 보증 기간:

(1) 자연적 요인(예: 번개, 먼지)으로 인한 손상 또는 환경 영향.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 인간의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조, 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
