제품소개

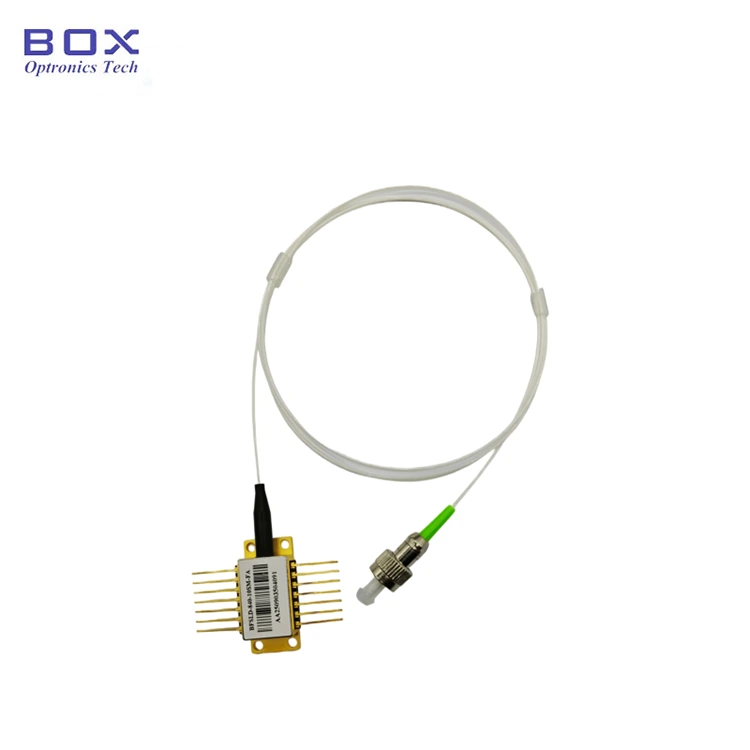

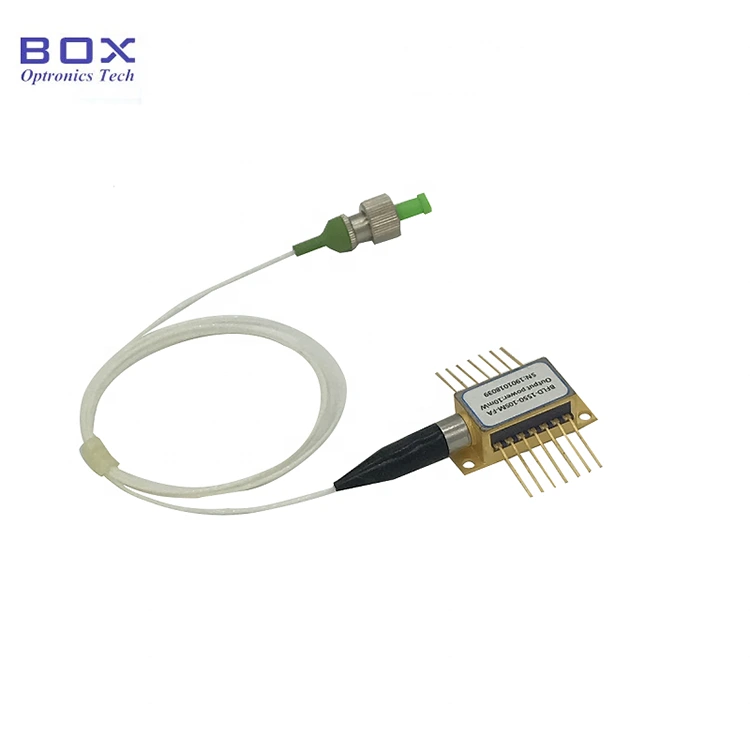

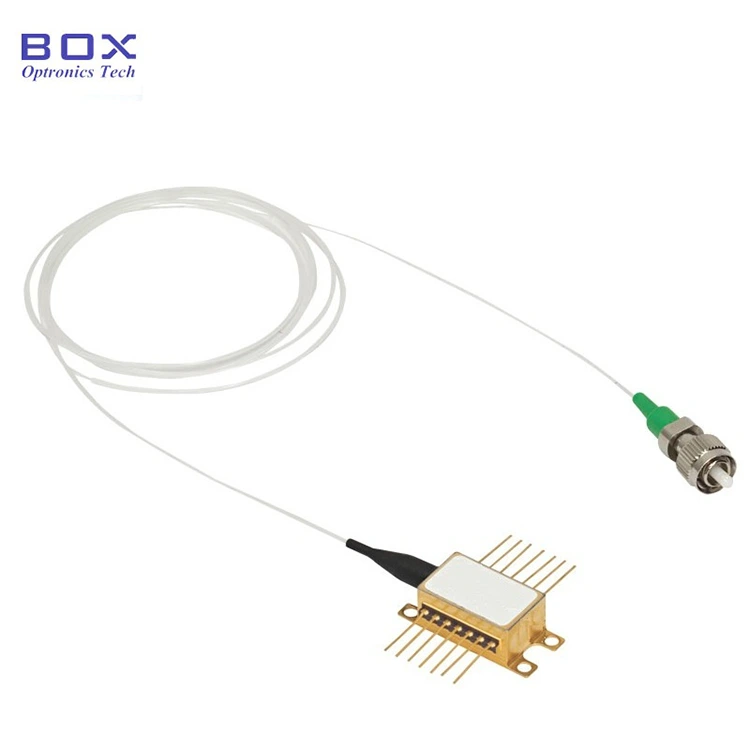

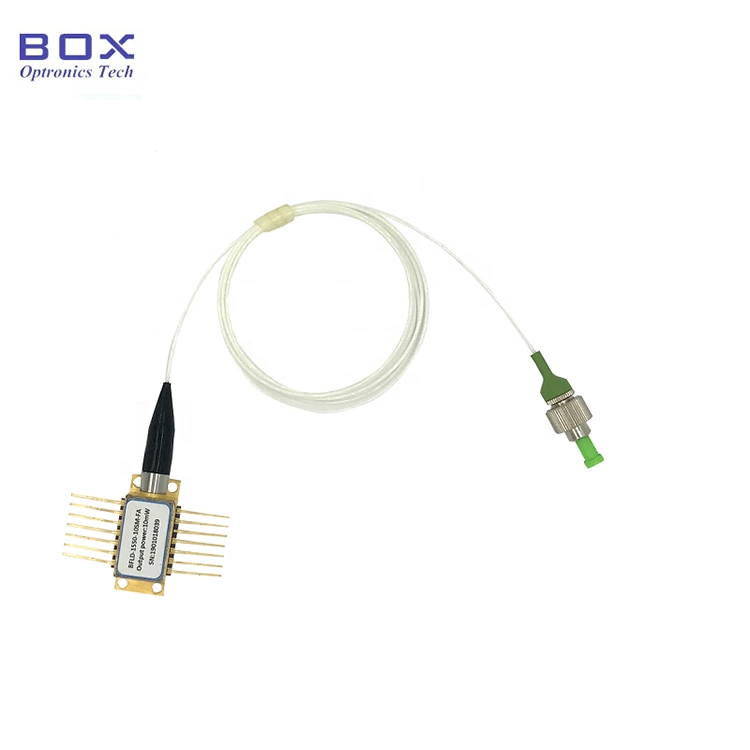

1550nm DFB 100mW 고출력 버터플라이 레이저 기반 업계 표준인 14핀을 채택한 MQW(Multi-Quantum Well) DFB 칩에 버터플라이 패키지에는 TEC(열전기 냉각기), 서미스터, 백라이트 모니터링 PD(포토다이오드). 핀에 납땜이 필요한 경우 납땜 온도는 260°C를 초과해서는 안 되며 납땜 시간은 10초를 초과하면 안 됩니다.

제품 사양

제품특징

● SM섬유 또는 PM 섬유 피그테일;

● 높음 최대 100mW의 출력 전력;

● 높은 측면 모드 억제 비율;

● 14핀 TEC, 서미스터 및 모니터 PD.

제품 응용

● 광섬유 통신;

● 실험실 광학 테스트;

● 광섬유 감지.

제품 세부정보

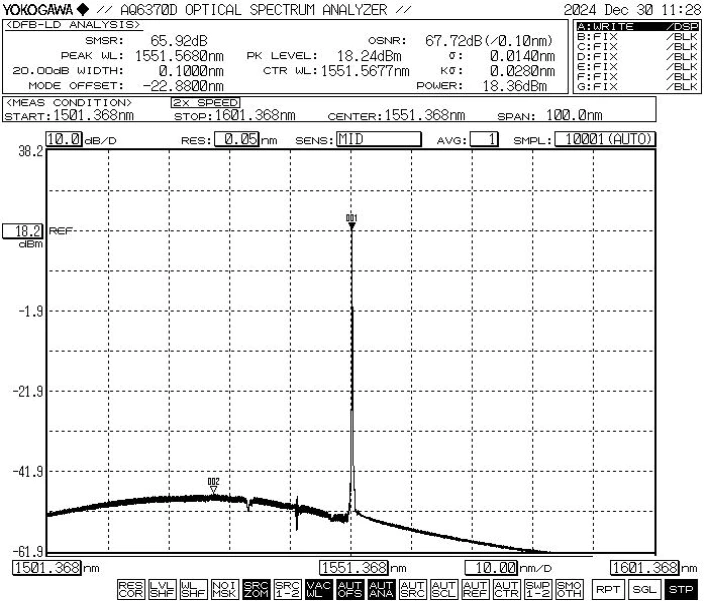

● 일반 스펙트럼: 1550nm, +/-2 WL 허용 오차.

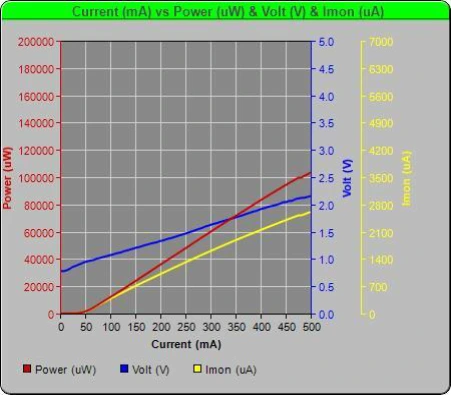

● PIV-1550nm DFB 100mW 고출력 버터플라이 레이저

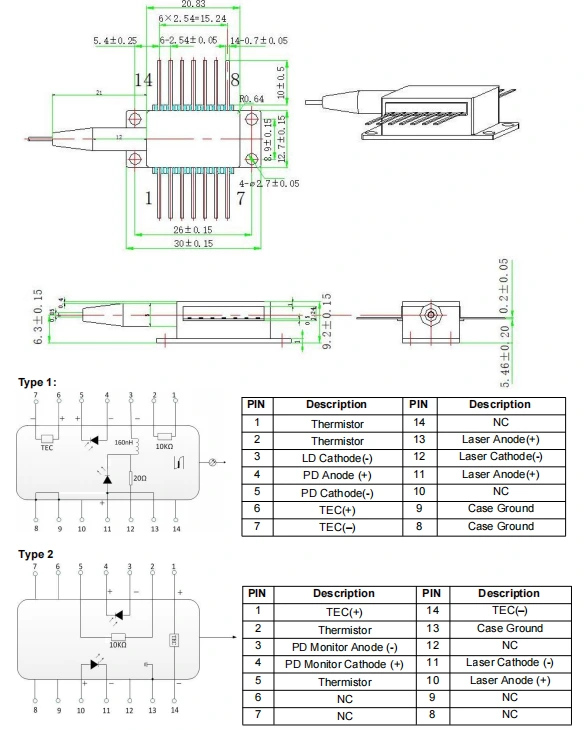

● 패키지 도면 및 PIN-OUT 정의(단위:mm)-1550nm DFB 100mW 고출력 나비 레이저

주문 정보

예: BFLD-1550-1HSM-FA2

(주문 정보: 1550nm DFB 100mW 고출력 버터플라이 레이저, SM 광섬유, FC/APC 커넥터, 펌프 핀 포함).

기타 맞춤형 요구 사항에 대해서는 다음 연락처로 문의하십시오. sales06@boxoptronics.com

데이터시트 및 테스트 시트

데이터시트

테스트 시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

(3)기타

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10일 정도 소요됩니다. (어떤 것이 있다면 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 메모

● 이 장치는 정전기에 민감합니다. 그러므로 엄격한 준수 포장 중에 정전기 방지 조치가 필요합니다. 운송 및 사용법. 또한, 예방 조치를 취하여 예방 조치를 취해야 합니다. 전원 공급 장치 서지가 발생하면 전원 공급 장치가 영구적으로 손상될 수 있습니다. (예: 장비를 적절하게 접지하고 정전기 방지 장비를 착용하는지 확인) 손목 스트랩).

● 광섬유는 깨지기 쉽습니다. 광섬유를 사용하여 장치를 당기지 마십시오. 소켓에 장치를 삽입하거나 제거할 때 장치에 압력을 가하지 마십시오. 또는 장치 하우징 후면에 있는 슬리브를 당기십시오. 장치의 경우 커넥터가 장착되어 있으면 장치와 광섬유 커넥터가 모두 있는지 확인하십시오. 설치 또는 제거 중에 동시에 들어 올려집니다.

● 기기 사용시에는 동작전압과 규격을 엄격히 준수하여 주십시오. 데이터시트에 지정된 전류 범위. Ith를 포함한 주요 매개변수 (임계 전류), Iop max(최대 작동 전류), Vop max(최대 작동 전류) 작동 전압) 및 λc(중심 파장) - 참조해야 함 특히 배송 시 제공된 테스트 보고서에 나와 있습니다. 참고:작동 절대 최대 정격을 초과하면 장치가 영구적으로 손상될 수 있습니다.

품질 보증 및 애프터 서비스

● 보증 기간:

1년 이내에 사람의 과실이 아닌 결함에 대한 무상 수리 또는 교체 구입 후 1년. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안에는 무상 수리 또는 교환 서비스를 제공합니다. 제품 품질 문제로 인한 하자에 대해서는 유상 처리해 드립니다. 그러나 박스 Optronics는 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다. 보증 기간 내의 경우:

(1) 자연적 요인(예: 번개, 먼지)으로 인한 손상 또는 환경 영향.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 인간의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조, 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
