1550nm DFB 40mW 고출력 버터플라이 레이저

목차

1. 1550nm 도입 DFB 40mW 고출력 버터플라이 레이저

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 포장 세부사항

6. 주문 정보

7. 데이터시트

8. 견적 및 지불 조건

9. 리드타임

10. 작동 참고 사항

11. FAQ

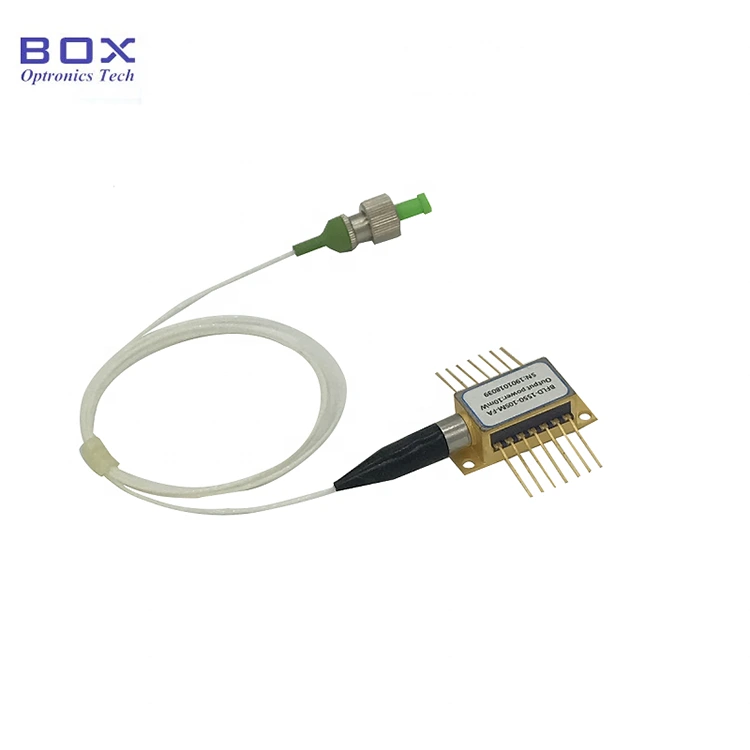

제품소개

이것은 1550nm DFB 40mW 고출력 버터플라이 레이저입니다. TEC, 모니터 PD, 서미스터가 내장되어 있습니다. 40mW의 안정적인 파장을 제공합니다. 출력 전력 및 낮은 임계 전류. SM/PM 광섬유 옵션, 와이드 작동 온도 및 높은 신뢰성, 광섬유 통신에 적합, 광학 기기 및 광섬유 감지. 구동 전류를 제어하고 온도를 엄격히 준수하고 과전류 손상을 피하십시오.

제품 사양

제품특징

● 다중 양자 우물(MQW) 분산 피드백(DFB) 레이저;

● SM 섬유 또는 PM 섬유 피그테일;

● 출력 전력 40mW;

● 14핀 TEC 및 모니터 PD가 포함된 BTF 패키지.

제품 응용

● 광섬유 통신;

● 광섬유 감지;

● 광학 장치 테스트.

제품 세부정보

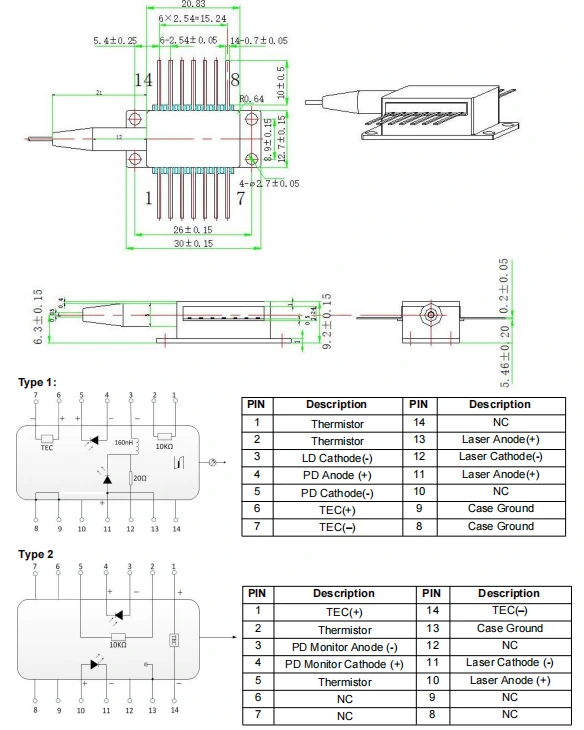

● 패키지 도면 및 PIN-OUT 정의(단위:mm)-1550nm DFB 40mW High 파워 버터플라이 레이저

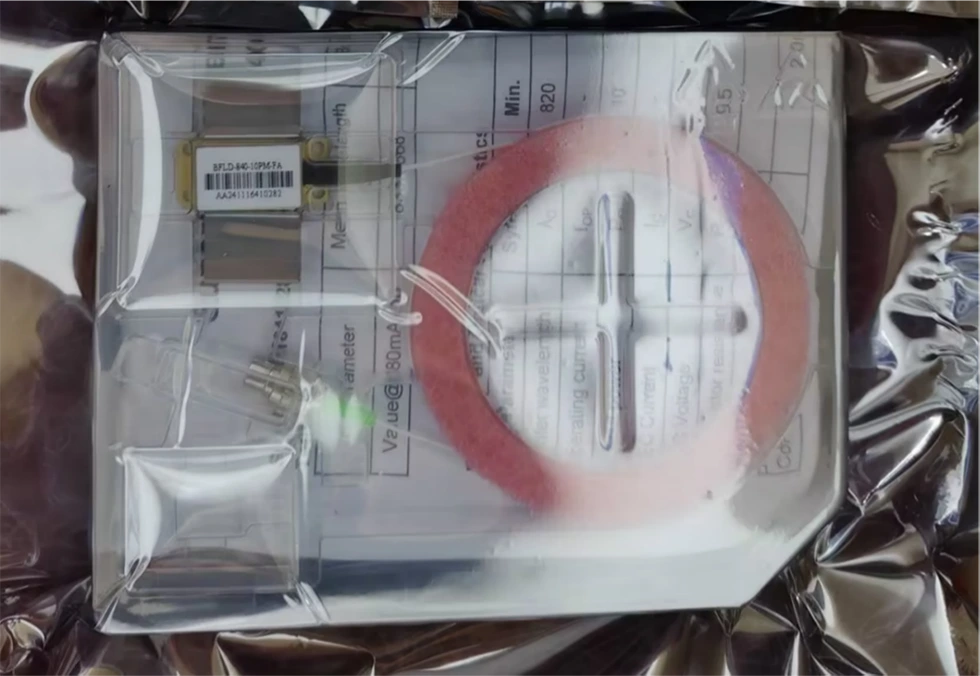

● 포장예

*드라이브가 없는 독립형 장치; 드라이버와 통합된 모듈 패키지 회로는 선택 사항입니다.

주문 정보

예: BFLD-1550-40SM-FA1

(주문 정보: 1550nm DFB 40mW 고출력 버터플라이 레이저, SM 광섬유, FC/APC 커넥터, 텔레콤 핀).

기타 맞춤형 요구 사항에 대해서는 다음 연락처로 문의하십시오. sales06@boxoptronics.com

데이터시트

데이터시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

(3)기타

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10일 정도 소요됩니다. (어떤 것이 있다면 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 메모

● 작동 시 이 장치는 고강도 레이저 빔을 방출합니다. 하다 광섬유 끝면을 직접 들여다보지 마십시오. 눈에 부상을 입을 수 있습니다.

● 이 장치는 정전기에 민감합니다. 그러므로 엄격한 준수 포장 중에 정전기 방지 조치가 필요합니다. 운송 및 사용법. 또한, 예방 조치를 취하여 예방 조치를 취해야 합니다. 전원 공급 장치 서지가 발생하면 전원 공급 장치가 영구적으로 손상될 수 있습니다. (예: 장비를 적절하게 접지하고 정전기 방지 장비를 착용하는지 확인) 손목 스트랩).

● 광섬유는 깨지기 쉽습니다. 광섬유를 사용하여 장치를 당기지 마십시오. 소켓에 장치를 삽입하거나 제거할 때 장치에 압력을 가하지 마십시오. 또는 장치 하우징 후면에 있는 슬리브를 당기십시오. 장치의 경우 커넥터가 장착되어 있으면 장치와 광섬유 커넥터가 모두 있는지 확인하십시오. 설치 또는 제거 중에 동시에 들어 올려집니다.

● 핀에 납땜이 필요한 경우 납땜 온도는 다음과 같아야 합니다. 260°C를 초과하고 납땜 시간은 10초를 초과해서는 안 됩니다. 특정 다음 사항에 주의해야 합니다. 납땜 공정 중 장치는 전원이 꺼진 상태여야 하며 납땜 인두는 적절하게 접지되어야 합니다.

● 전원을 켜는 동안 직접적으로 높은 전류를 가하지 마십시오. 이로 인해 칩이 손상될 위험이 있습니다. 대신 현재 수준에서 장치 전원을 켜십시오. 칩의 임계값에 가깝고 점차적으로 작은 전류를 증가시킵니다. 원하는 수준에 도달할 때까지 증가합니다.

● 모든 구성품의 전원을 켜기 전에 먼저 쿨러를 활성화한 후, 그런 다음 증분식 전원 켜기 단계를 진행하여 칩 과열을 방지하고 과부하.

FAQ

● 변경이 가능한가요? 전류를 조정하여 파장을? 범위는 무엇입니까?

--예. 현재 파장 계수는 0.01 nm/mA이고 온도 파장은 계수는 0.1nm/℃입니다. WL 조정 가능 범위는 ~중심 WL+/- 1nm 정도입니다.

● 선폭은 얼마입니까? 당신은 좁은 선폭 LD를 제공합니까?

--3~5MHz. 1550nm 좁은 선폭 LD(옵션): 400kHz, 100kHz, 50kHz, 10kHz 미만.

● 전력 규제란 무엇입니까? 범위?

--10~100%

● 파장은 무엇입니까? 관용?

--+/-3nm. 적은 것이 또한 선택 사항입니다.

● 보호 장치를 제공합니까? 섬유 튜브와 섬유 커넥터?

--예. 900um 느슨한 튜브 및 FC/APC, SC/APC 또는 기타 커넥터는 선택 사항입니다.
