840nm 파이버 결합 SLD 광대역 광원

제품 개요 - 840nm 파이버 결합 SLD 광대역 광원

Box Optronics는 반도체 광 증폭기 구조의 ASE(증폭 자발 방출)를 기반으로 하는 고성능 능동 광학 부품인 840nm 파이버 결합 SLD 광대역 광원을 제조하여 넓은 스펙트럼 대역폭과 낮은 시간 일관성으로 높은 광 출력을 제공합니다.

레이저 다이오드보다 훨씬 더 넓은 스펙트럼을 유지하면서 LED보다 더 높은 출력 전력을 제공하므로 낮은 일관성과 높은 밝기가 필요한 응용 분야에 적합합니다.

5mW 최소 출력 전력, 10nm 일반 3dB 대역폭 및 탁월한 전력 안정성(단기 ≤±0.02dB, 장기 ≤±0.05dB)을 특징으로 하는 이 840nm SLD 소스는 정밀 광섬유 감지 및 이미징 시스템에 최적화되어 있습니다. 이 장치는 시스템 통합을 위한 소형 모듈 형태(70×90×18mm)와 실험실 및 테스트 환경을 위한 벤치탑 형태(195×220×120mm)로 제공됩니다.

780-HP 파이버 피그테일과 FC/APC 커넥터가 표준으로 장착되어 있고 모니터링 및 제어를 위한 옵션 RS485 통신 인터페이스가 장착된 이 SLD 광원은 다양한 응용 분야에 대한 다양성과 신뢰성을 제공합니다.

주요 특징 - 840nm 파이버 결합 SLD 광대역 광원

● 높은 출력 전력: 최소 5mW

● 넓은 스펙트럼 대역폭: 일반 10nm(-3dB)

● 깨끗한 스펙트럼을 위한 낮은 스펙트럼 리플

● 가우스 스펙트럼 프로필

● 우수한 전력 안정성: 단기 ≤±0.02dB/15min

● 장기 안정성: ≤±0.05dB/8시간

● 780-HP 파이버와 파이버 결합 출력

● FC/APC 커넥터 표준, 기타 옵션 사용 가능

● 두 가지 폼 팩터: 모듈 및 벤치탑

● 모니터링을 위한 RS485 통신 인터페이스

● 저비용 솔루션 비교

● 넓은 작동 온도 범위: -5°C ~ +55°C

● 컴팩트하고 견고한 패키지 디자인

● 터치 스크린 제어 기능이 있는 벤치탑 버전(옵션)

일반적인 응용 분야 - 840nm 파이버 결합 SLD 광대역 광원

● 광섬유 자이로스코프(FOG)

● OCT(광간섭단층촬영) 시스템

● 의료 영상 및 생체 광학

● 광섬유 감지 시스템

● 백색광 간섭계

● 광학 부품 테스트 및 특성화

● 연구개발 연구소

● 광간섭 도메인 반사측정(OCDR)

기술 사양 - 840nm 파이버 결합 SLD 광대역 광원

광학 사양(T=25°C)

기계 및 환경 사양

제품 세부 정보 - 840nm 파이버 결합 SLD 광대역 광원

SLD란 무엇입니까?

초발광 다이오드(SLD)는 레이저 다이오드형 도파관 구조에서 높은 광학 이득을 갖는 ASE(증폭 자연 방출)를 기반으로 하는 반도체 광대역 광원으로, 레이저 발진을 방지하기 위해 억제된 광학 피드백 조건에서 작동합니다.

공진 공동에 의존하는 레이저 다이오드와 달리 SLD는 저반사율(AR 코팅) 면과 각진 또는 기울어진 도파관 구조를 사용하여 공동 피드백을 억제하고 레이저 동작을 피하면서 높은 광학 이득을 가능하게 합니다.

SLD의 주요 특징:

• 낮은 시간적 일관성을 유지하면서 LED보다 훨씬 더 높은 출력 전력과 밝기

• 부드러운 ASE 스펙트럼 포락선을 사용한 광대역 방출

• 매우 낮은 시간적 일관성(짧은 일관성 길이), OCT와 같은 간섭계 애플리케이션에 이상적

• 효율적인 단일 모드 광섬유 결합을 가능하게 하는 일반적으로 단일 가로 모드 도파관 구조

• 일반적으로 디자인에 따라 준가우시안 또는 맞춤형 플랫탑 프로파일로 엔지니어링되는 스펙트럼 형태

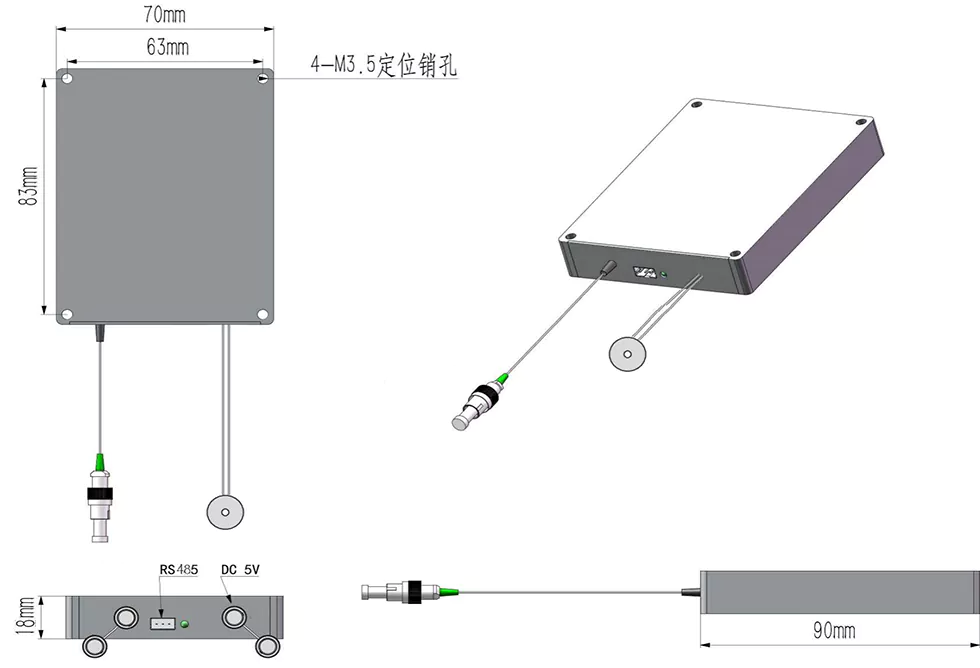

패키지 크기

840nm SLD 광대역 광원은 두 가지 패키지 구성으로 제공됩니다.

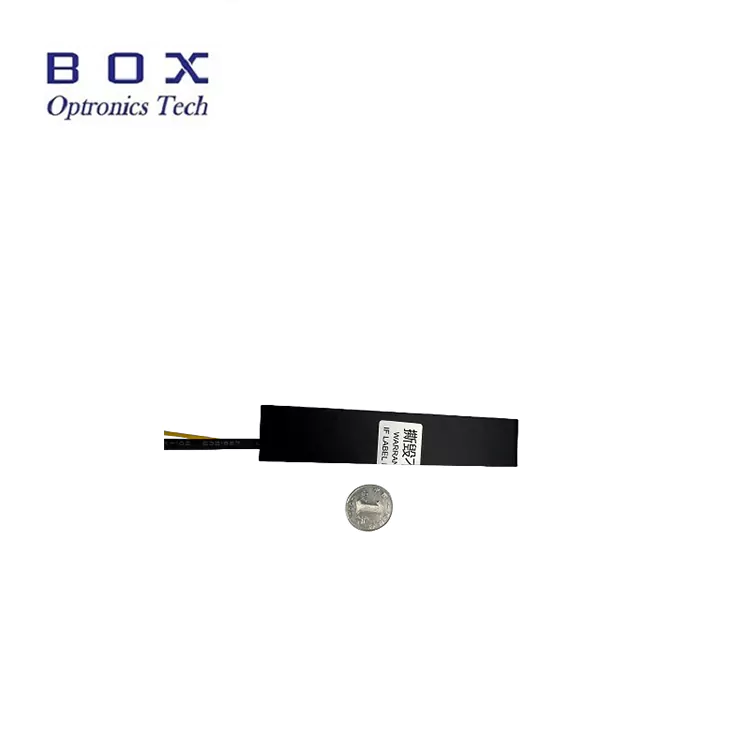

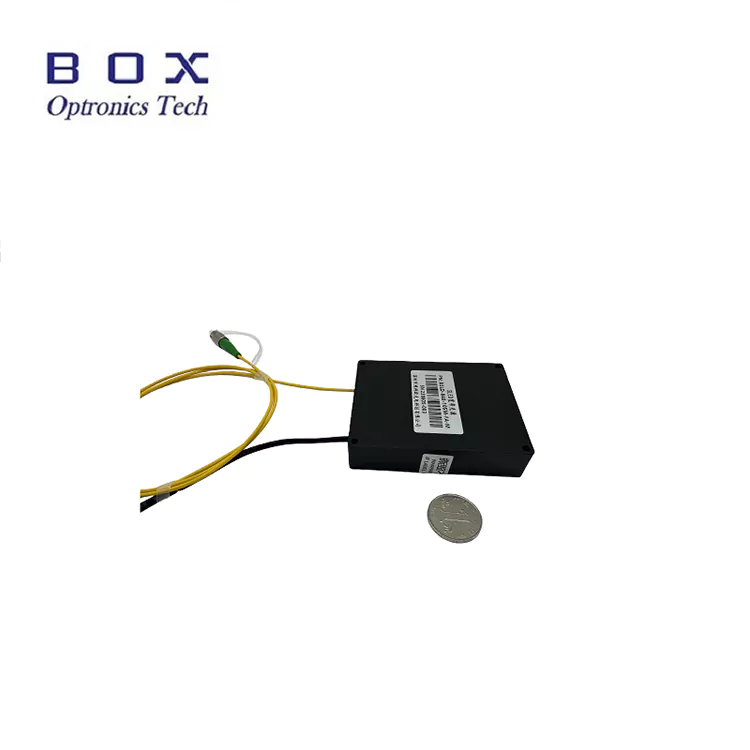

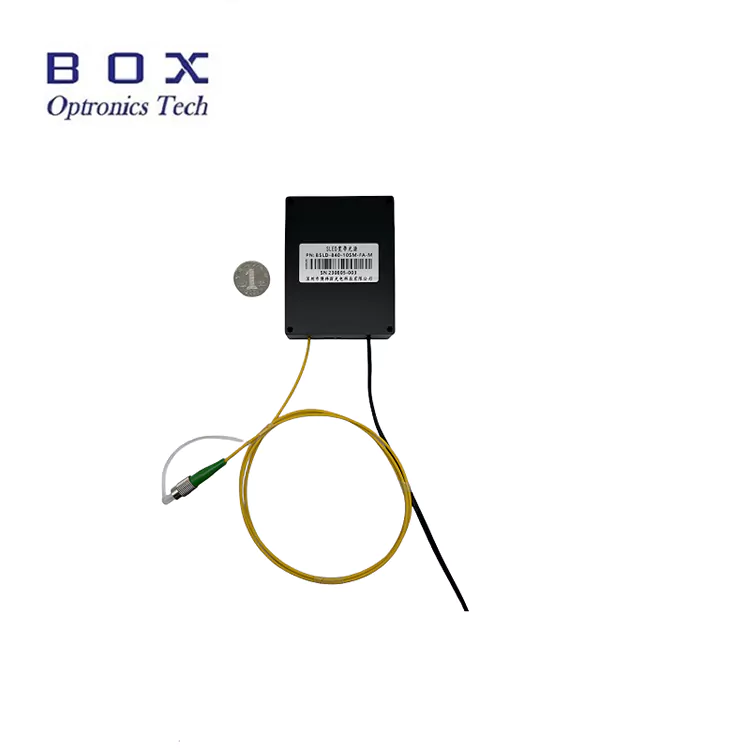

모듈 버전(70×90×18mm):

• 시스템 통합을 위한 컴팩트하고 로우 프로파일 디자인

• 안전한 설치를 위한 4-M3.5 장착 구멍

• DC 전원 입력(5V 또는 12V)

• RS485 통신 포트(DB9 암)

• FC/APC 커넥터가 있는 광섬유 피그테일 출력

• 기기 및 시스템에 내장하는 데 적합

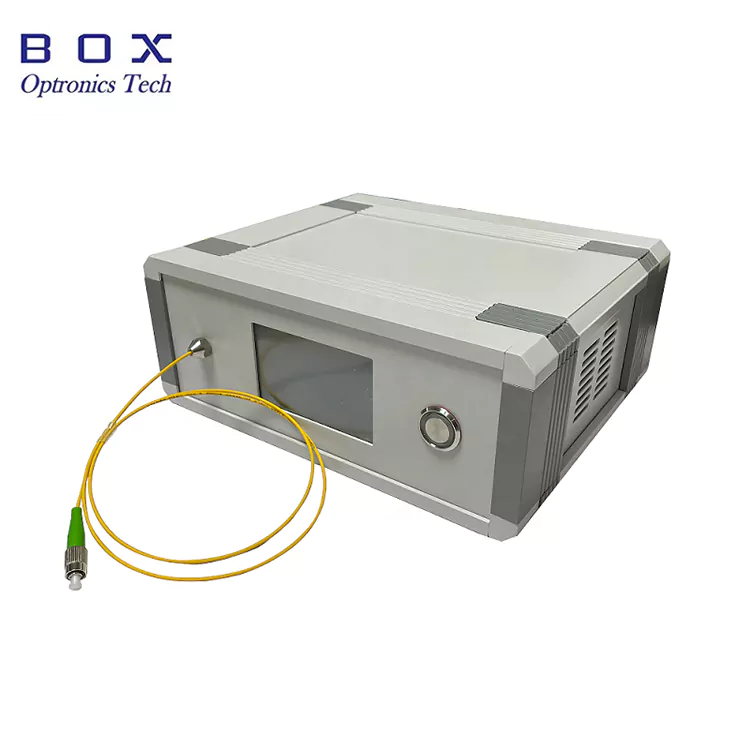

벤치탑 버전(195×220×120mm):

• 실험실용 탁상형 폼 팩터

• 상태 모니터링을 위한 내장형 터치스크린 디스플레이

• AC 전원 입력(110~240V 범용)

• RS485 통신 포트(DB9 암)

• 전면 패널의 광섬유 출력

• 사용하기 쉬운 플러그 앤 플레이 작동

• R&D 실험실 및 테스트 환경에 적합

제어 및 모니터링

모듈 및 벤치탑 버전 모두 모니터링 및 제어를 위해 RS485 통신 인터페이스를 지원합니다. 벤치탑 버전에는 로컬 작동을 위한 내장형 터치 스크린도 추가로 포함되어 있습니다.

사용 가능한 모니터링 및 제어 매개변수:

• 출력 전력 모니터링

• 드라이브 전류 모니터링

• 온도 모니터링

• 전력 조정(선택사항)

• PC 제어용 호스트 컴퓨터 소프트웨어(선택사항)

Box Optronics를 선택하는 이유는 무엇입니까?

• 배송 전 100% 테스트를 통한 엄격한 품질 관리

• 안정적인 대량 배송 기능을 갖춘 경쟁력 있는 가격

• 파장, 전력, 대역폭, 광섬유, 커넥터에 대한 유연한 맞춤설정 옵션

• 7×24시간 기술 지원 및 빠른 응답

• DHL, UPS, FedEx 특급 배송을 통한 글로벌 배송

• 모듈 및 벤치탑 버전 모두 사용 가능

• 시스템 통합을 위한 선택적 호스트 소프트웨어

• 생산 수량에 대한 안정적인 장기 공급

스펙트럼 성능 - 840nm 파이버 결합 SLD 광대역 광원

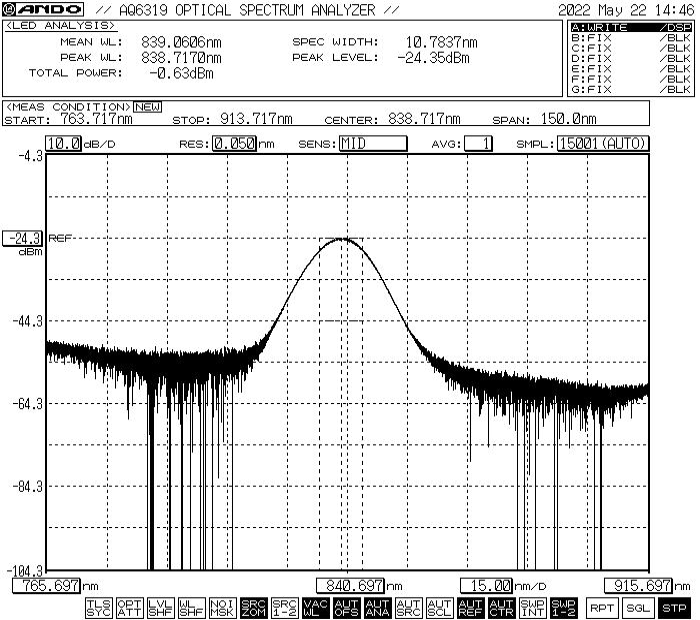

일반적인 스펙트럼은 약 10nm -3dB 대역폭으로 약 840nm의 중심 파장을 보여줍니다.

*참고: 표시된 스펙트럼은 일반적인 성능입니다. 실제 스펙트럼은 장치마다 약간 다를 수 있습니다. 특정 스펙트럼 데이터 또는 맞춤형 스펙트럼 요구 사항에 대해서는 당사에 문의하십시오.

주문 정보 - 840nm 파이버 결합 SLD 광대역 광원

모델 명칭

BSLD - XXX - XX - XX - X - (X)

예: BSLD - 840 - 51 - SM - M

840nm SLD 광대역 광원, 5mW 출력, 10nm 대역폭, 780-HP 파이버, 모듈 버전, 5VDC 전원 공급 장치

사용 가능한 사용자 정의 옵션

• 중심 파장: 840nm 표준, 요청 시 다른 파장 제공 가능

• 출력 전력: 5mW 표준, 더 높은 전력 옵션 사용 가능

• 스펙트럼 대역폭: 10nm 표준, 기타 대역폭 옵션 사용 가능

• 섬유 유형: 780-HP 표준, 기타 특수 섬유 사용 가능

• 섬유 길이: 0.5m, 1m, 1.5m, 2m(맞춤 길이 가능)

• 피그테일 유형: 900μm 느슨한 튜브, 3.0mm 느슨한 튜브

• 커넥터 유형: FC/APC 표준, FC/UPC, SC/APC, LC/APC 또는 맞춤

• 패키지 유형: 모듈 또는 벤치탑

• 전원 공급 전압: 5VDC, 12VDC(모듈), 110-240VAC(벤치탑)

• 광 아이솔레이터: 내장 아이솔레이터 옵션 사용 가능

• 통신 인터페이스: RS485 표준, 기타 인터페이스 사용 가능

• 호스트 컴퓨터 소프트웨어: 모니터링 및 제어에 사용 가능

맞춤형 요구 사항에 대해서는 당사 영업팀에 문의하여 사양을 문의하시기 바랍니다.

데이터시트 및 테스트 보고서

각 840nm SLD 광대역 광원은 측정된 성능 매개변수를 기록한 포괄적인 테스트 보고서와 함께 배송됩니다. 데이터시트 PDF 파일에는 세부 사양, 성능 곡선 및 치수 도면이 포함되어 있습니다.

• 각 장치에 포함된 개별 테스트 보고서

• 각 상품의 추적 가능한 일련번호

데이터시트

견적 및 지불 조건

견적 조건

• EXW(Ex Works): DHL/UPS/FedEx 계정이 있는 경우 권장됩니다. 우리는 귀하의 계정을 사용하여 배송합니다. 우리는 배송비를 청구하지 않습니다.

• DAP(장소 배송): 택배 계정이 없는 경우 선불 화물로 배송을 준비해 드릴 수 있습니다.

• 기타 조건: 논의하려면 문의해 주세요.

지불 조건

• PayPal: 샘플 및 소액 주문에 대한 빠르고 안전한 결제

• T/T(은행 송금): 일반 생산 주문에 대한 표준 결제 방법

• Alibaba Trade Assurance: 구매자 보증을 통해 온라인 거래에 대한 안전한 주문 보호

• 신용카드: PayPal, Alibaba를 통해 사용 가능

• 유연한 결제 조건: 협상 가능

리드타임

• 표준 제작: 영업일 기준 ~10~15일

• 맞춤 구성: 영업일 기준 15~20일

• 대량 주문: 생산 일정은 문의해 주세요.

• 해외 배송: 영업일 기준 최대 3~5일(DHL/UPS/FedEx Express)

• 신속 서비스: 요청 시 이용 가능

작동 참고 사항 및 취급

섬유 취급

• 섬유를 손상시킬 수 있는 날카로운 구부림이나 꼬임은 피하세요.

• 섬유 땋은 머리를 당기거나 비틀지 마십시오.

• 연결하기 전에 적절한 청소 도구를 사용하여 광섬유 커넥터를 청소하세요.

• 커넥터를 사용하지 않을 때는 항상 먼지 캡을 사용하세요.

• 사용하기 전에 광섬유 종단면에 손상이 없는지 검사하세요.

전원 및 작동 고려 사항

• 연결하기 전에 적절한 전원 공급 장치 전압을 확인하세요.

• 최대 구동 전류 또는 정격 전력을 초과하지 마십시오.

• 지속적인 작동을 위해 적절한 방열판을 사용하세요.

• 광섬유를 연결/분리하기 전에 전원을 끄세요.

• 전원이 켜져 있을 때 광섬유 출력을 직접 쳐다보지 마십시오.
