응용

광간섭단층촬영(OCT)용 SLED

원칙


(1) 광대역, 낮은 일관성 소스(예: SLED)에서 방출된 빛은 빔 분할기(또는 파이버 커플러)에 의해 두 개의 빔으로 분할되어 각각 참조 암과 샘플 암으로 들어갑니다.

(2) 참조 암의 빛은 거울에 의해 다시 반사됩니다.

(3) 샘플 암의 빛이 조사 중인 조직이나 물질을 조명한 후 다양한 깊이에서 후방 산란된 빛이 돌아옵니다.

(4) 두 개의 빔이 빔 분할기에서 재결합됩니다. 두 암 사이의 광 경로 차이가 광원의 간섭 길이 내에 속하는 경우에만 간섭 신호가 생성됩니다. 이 짧은 일관성 길이는 시스템의 높은 축 해상도를 보장합니다.

(5) 참조 거울의 위치를 ​​스캔하거나 주파수 스위핑을 사용하여 간섭 신호를 획득함으로써 시스템은 샘플 레이어의 2차원 또는 3차원 단층 촬영 이미지를 레이어별로 재구성할 수 있습니다.

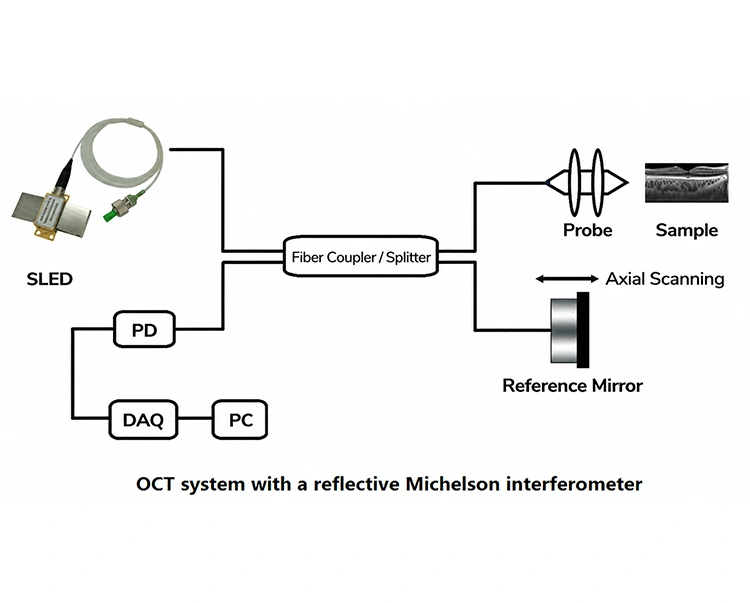

광학 경로 구조






주요 구성 요소 기능


요소

기능 설명

SLED 광원

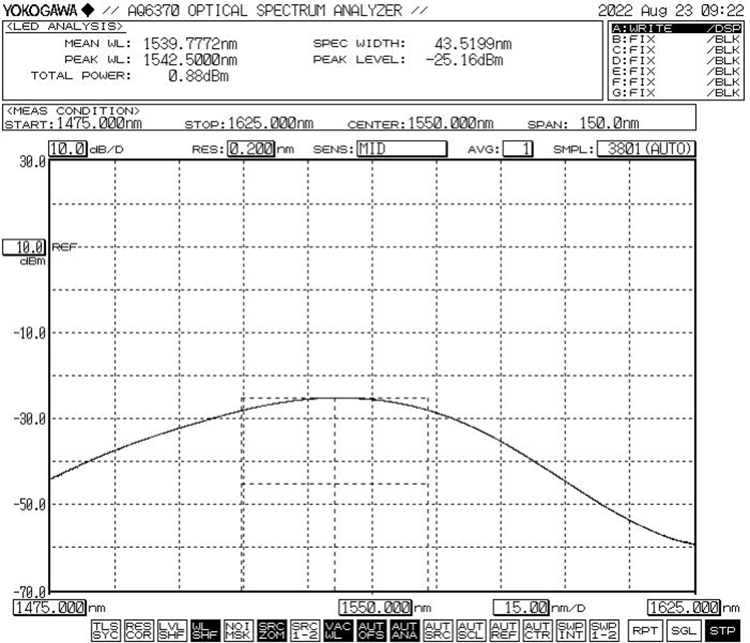

광대역 저간섭성 조명을 제공하여 OCT 시스템의 핵심 광원 역할을 하여 높은 축 해상도를 달성합니다. 일반적으로 800~1550nm의 근적외선 대역에서 작동합니다.

파이버 커플러/스플리터

광원을 샘플 암과 기준 암으로 분할하고 양쪽 암의 에코 신호를 검출기로 결합합니다.

조사

시료의 표면이나 내부에 광선의 초점을 맞추고, 다양한 깊이에서 후방 반사/후방 산란된 광학 신호를 수집합니다.

참조 거울

안정적인 기준 광학 경로를 제공합니다. 정밀한 축 스캐닝을 통해 기준 암의 광 경로 길이를 변경하고, 다양한 샘플 깊이에서 반사된 빛과 간섭 신호 매칭을 실현하며, 깊이 분해 스캐닝을 완료합니다.

PD

샘플 암과 기준 암에서 간섭 광 신호를 감지합니다.

데이터 수집 시스템

(DAQ)

컴퓨터에서 실시간 처리 및 저장을 위해 광전 신호를 디지털 신호로 변환합니다.

PC

FFT(고속 푸리에 변환)와 같은 알고리즘을 통해 획득한 간섭 신호를 처리하고 시료의 고해상도 2D 또는 3D 단층 촬영 이미지를 재구성합니다.


제품 목록(우리가 제공하는 제품)

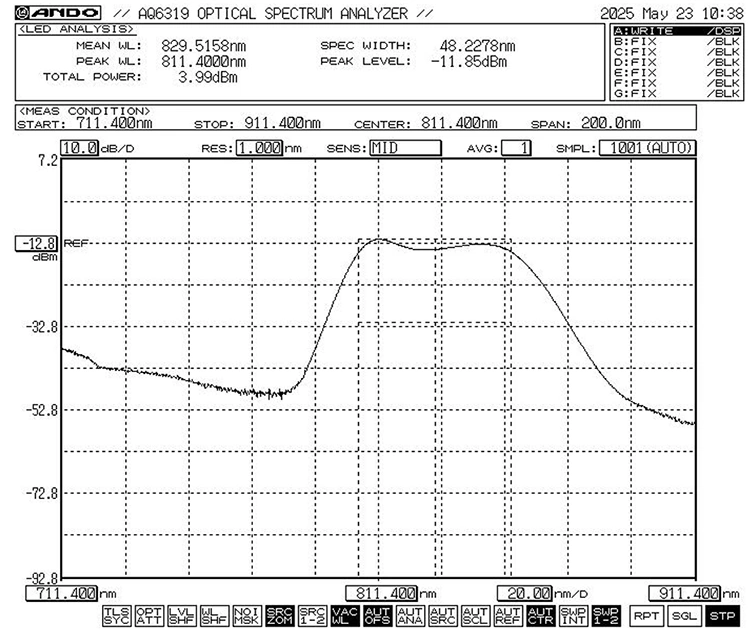

840nm 20mW SLED 광대역 광원

840nm 10mW 35nm BW SLD 다이오드

1060nm 1064nm SLD 광원


FAQ


Q1: OCT에 일반적으로 사용되는 SLD 광대역 광원의 파장(nm)은 무엇입니까?

A1: 생체의학 이미징 → 800–1060nm;

산업용 검사/광섬유 애플리케이션 → 1300–1550nm.







Q2: SLED 광대역 광원에는 절연체가 필요합니까?

A2: 산업용 애플리케이션의 경우 반사된 광 파워의 크기를 독립적으로 평가할 필요가 있습니다. 보증되는 경우 여러 개의 절연체가 필요할 수 있습니다.



Q3: 귀하가 제공하는 SLD 광원에는 드라이버 회로가 내장되어 있습니까?

A3: 예, 우리는 레이저 칩, 드라이버 회로 및 (선택 사항) 파이버 커플러를 통합하는 모듈식 솔루션을 제공합니다. 이를 통해 고객이 외부 드라이버를 연결할 필요 없이 직접 사용하거나 추가 시스템 통합이 가능합니다.
