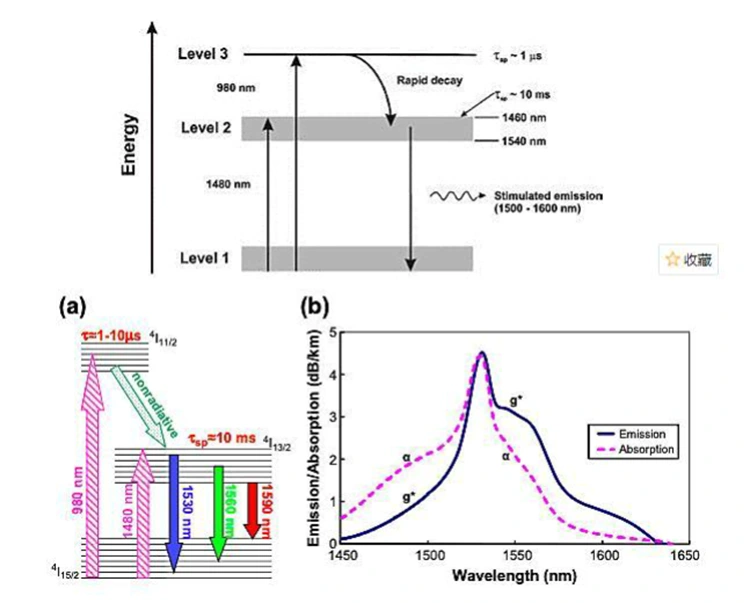

● 에너지는 980nm 또는 1480nm 펌프 소스를 사용하여 에르븀 첨가 광섬유에 주입되고, 바닥 상태 에르븀 이온(Er³⁺)을 더 높은 에너지 레벨로 여기시킵니다. 그런 다음 이러한 이온은 준안정 상태로 빠르게 이완되어 인구 반전을 달성합니다.
● 1550nm 신호광이 에르븀 첨가 광섬유를 통과하면 유도 방출 과정이 시작됩니다. 이로 인해 준안정 에르븀 이온(Er3⁺)이 바닥 상태로 다시 전환되어 신호광과 동일한 응집성 광자를 방출하여 (소신호 체제에서) 신호 전력이 기하급수적으로 증폭됩니다.
● 멀티모드 펌프 결합 기술과 결합된 에르븀-이테르븀 공동 첨가 광섬유를 사용하면 포화 출력 전력이 크게 향상되어(수 와트의 전력 수준에 도달) 초장거리 해저 케이블, 고출력 CATV 시스템 및 고밀도 전송 시나리오의 요구 사항을 충족할 수 있습니다.
|

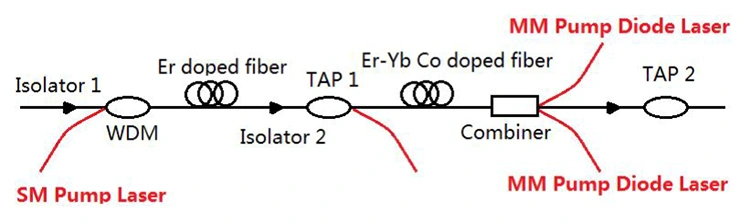

요소 |
설명 |
|
광 아이솔레이터 |
광신호를 한 방향으로 전도하고 반사광이 자체 발진을 일으키는 것을 방지하며 펌프 소스와 신호 링크 안정성을 보호합니다. |
|
WDM 커플러 |
단일 모드(SM) 980/1480nm 펌프 광과 1550nm 신호광을 에르븀 첨가 광섬유에 효율적으로 결합하여 에너지와 신호를 동시에 전송합니다. |
|
Er 도핑된 섬유 |
에르븀 이온의 에너지 준위 전이를 통해 광신호를 증폭시켜 기본 이득 및 잡음 성능을 결정하는 핵심 이득 매질입니다. |
|
탭 분배기 |
메인 링크에 영향을 주지 않고 전력 모니터링을 위해 실시간으로 광 신호의 일부를 탭하여 시스템 상태 시각화를 가능하게 합니다. |
|
Er-Yb 공동 도핑 섬유 |
펌프 흡수 효율과 포화 출력을 향상시켜 고출력 및 장거리 증폭 애플리케이션에 적합합니다. |
|
결합기 |
다중 모드(MM) 펌프 광을 사전 증폭된 신호 광과 결합하여 고출력 펌프 주입을 실현하고 스테이지 후 이득을 향상시킵니다. 고전력 EYDFA 설계에 널리 사용됩니다. |
|
펌프레이저 소스 |
980 nm / 1480 nm에서 여기 에너지 제공: • 980nm 펌프: 저소음, 고효율, 중거리 및 단거리 응용 분야에 적합 • 1480nm 펌프: 더 높은 포화 전력, 초장거리 및 해저 케이블 애플리케이션에 적합 • 다중 모드 펌프: 고출력 증폭 요구 사항에 적합 |
구동 회로가 내장된 980nm 펌프 다이오드 레이저 모듈
Q1: 980nm 펌핑과 1480nm 펌핑의 장점은 각각 무엇입니까?
A1: 980nm 펌핑의 장점: 높은 펌프 변환 효율과 낮은 노이즈 지수. 이는 대도시 지역 네트워크, 액세스 네트워크 및 일부 데이터 센터 상호 연결 시나리오에서 널리 사용되는 저전력 및 중간 전력 EDFA의 주류 선택입니다.
1480nm 펌핑의 장점: 더 높은 펌프 양자 효율과 더 높은 단일 장치 출력으로 포화 출력이 크게 향상됩니다. 특히 초장거리 백본 네트워크, 해저 광케이블 및 고용량 장거리 전송 시나리오에 적합한 고전력 EDFA용 핵심 펌핑 솔루션입니다.
Q2: 단일 모드와 다중 모드 EDFA의 차이점은 무엇입니까?
A2: 업계의 모든 주류 EDFA는 단일 모드 EDFA입니다. 상업적으로 실행 가능한 다중 모드 EDFA 제품은 없습니다. 단일 모드 EDFA는 단일 모드 광섬유 시스템을 위해 특별히 설계되었으며 단일 모드 광섬유의 저손실 특성과 일치합니다. 주로 장거리 광전송에 사용되며 통신 및 장거리 데이터센터 전송의 핵심 부품으로 사용됩니다. 다중 모드 광섬유는 전송 손실이 크고 다중 경로 분산이 높은 약 100m의 단거리 전송에만 적합합니다. 단거리 시나리오의 이득 보상을 위해서는 EDFA 대신 소형 SOA(반도체 광 증폭기)가 선호됩니다.
Q3: 파장 범위가 EDFA 성능에 영향을 줍니까?
A3: 예, 파장은 EDFA 성능에 영향을 미칩니다. EDFA는 주로 약 1550 nm를 중심으로 하는 C 밴드와 L 밴드에서 작동합니다. 설계된 범위 내에서 평탄한 이득과 낮은 잡음을 제공합니다. 범위를 벗어나면 게인이 감소하고 노이즈가 증가합니다. EDFA 성능을 보장하려면 증폭기의 파장 범위가 시스템 요구 사항과 일치하는지 확인하십시오.
-
