C-대역 ASE 광대역 광원 마이크로 모듈

목차

1. 소개 C-대역 ASE 광대역 광원 마이크로 모듈

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 제품 세부정보

6. 작업 단계

7. 주문정보

8. 데이터시트

9. 견적 조건 및 결제

10. 리드타임

11. 작동 참고 사항 및 유지보수

12. 품질 보증 및 애프터 서비스

제품소개

C 밴드 ASE 광대역 광원 마이크로 모듈은 컴팩트한 크기, 광대역 스펙트럼 및 높은 대역폭을 요구하는 애플리케이션을 위해 설계되었습니다. 출력 안정성. 매우 작은 설치 공간을 특징으로 하는 이 제품은 다음 용도에 이상적입니다. 뛰어난 광학 성능을 유지하면서 공간이 제한된 시스템. 는 모듈은 10/20/50mW 고정 출력 전력으로 RS232 또는 TTL 제어를 지원합니다. 제발 온도와 습도를 조절하여 사용하고 열 방출이 잘 되도록 하며 피하십시오. 출력 과부하.

제품 사양

제품특징

● 울트라 작은 크기 50*50*15mm;

● 높은 안정성 10/20/50mW 출력 전력;

● 스펙트럼 평탄도 ≤2dB;

● 손쉬운 통합을 위해 RS232/TTL 제어를 지원합니다.

1. 제품 응용 - C-band ASE 광대역 광원 마이크로 모듈

● 광학 부품 테스트;

● 광통신 연구개발

● 광섬유 감지.

제품 세부정보

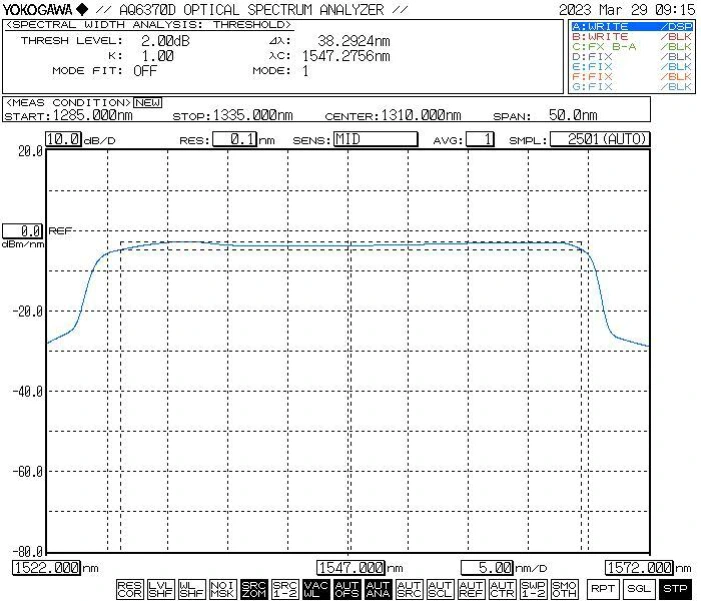

● 일반 스펙트럼

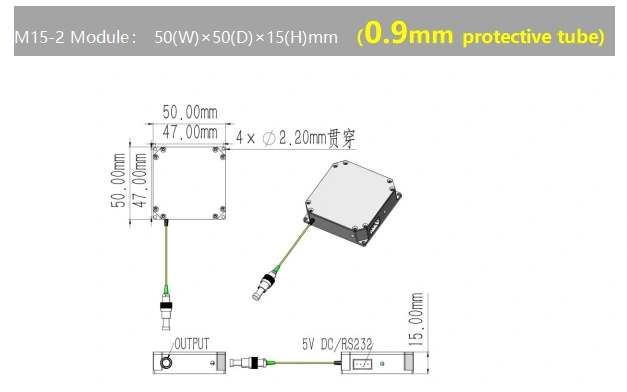

● 치수(mm) : 마이크로모듈

작동 단계

Step1.Unpacking

조립하기 전에 모든 부속품이 완전한지 확인하십시오.

Step2.전원 및 광섬유 패치 연결 코드

전원 공급 장치를 켜십시오. 광원 출력 포트를 사용하여 연결하십시오. 섬유 패치 코드.

Step3.광원 활성화

광원 전원 공급 장치를 켜십시오. 참고: 이 단계에서는 작동 전류 및 전력은 호스트가 설정한 매개변수와 일치합니다. 가장 최근 종료 중 컴퓨터; 조정이 필요한 경우 이 설정은 소프트웨어를 통해 수정할 수 있습니다. 경고: 엄격히 금지됩니다 광원이 켜져 있는 동안 광섬유 커넥터를 연결하거나 분리하려면 활동적입니다.

Setp4.종료

사용 후에는 전원 코드를 뽑아주세요.

주문 정보

예: ASE-C-20-SM-MC

(주문 정보: C-band ASE 광대역 광원 마이크로 모듈, 20mW 출력 전력, SM 광섬유, 마이크로 모듈 패키지 포함).

기타 맞춤형 요구 사항에 대해서는 다음 연락처로 문의하십시오. sales06@boxoptronics.com

데이터시트

데이터시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

(3)기타

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10일 정도 소요됩니다. (어떤 것이 있다면 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 참고 사항 및 유지보수

● 광섬유 커넥터를 자주 꽂거나 뽑지 마십시오. 먼지 축적 및 단면 손상.

● 보푸라기가 없는 천으로 광섬유 커넥터를 청소하고 천으로 검사합니다. 연결 전 광섬유 단면 감지기. 항상 광섬유를 연결/분리하세요 끝면 연소를 방지할 수 있는 전원이 없습니다. 사용하지 않는 커넥터를 더스트 캡으로 막으십시오.

● 건조하고 습기가 없는 환경에 장비를 보관하십시오.

2. 품질 보증 및 애프터 서비스 - C-band ASE 광대역 조명 소스 마이크로 모듈

● 보증 기간:

1년 이내에 사람의 과실이 아닌 결함에 대한 무상 수리 또는 교체 구입 후 1년. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안에는 무상 수리 또는 교환 서비스를 제공합니다. 제품 품질 문제로 인한 하자에 대해서는 유상 처리해 드립니다. 그러나 박스 Optronics는 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다. 보증 기간 내의 경우:

(1) 자연적 요인(예: 번개, 먼지)으로 인한 손상 또는 환경 영향.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 인간의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조, 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
