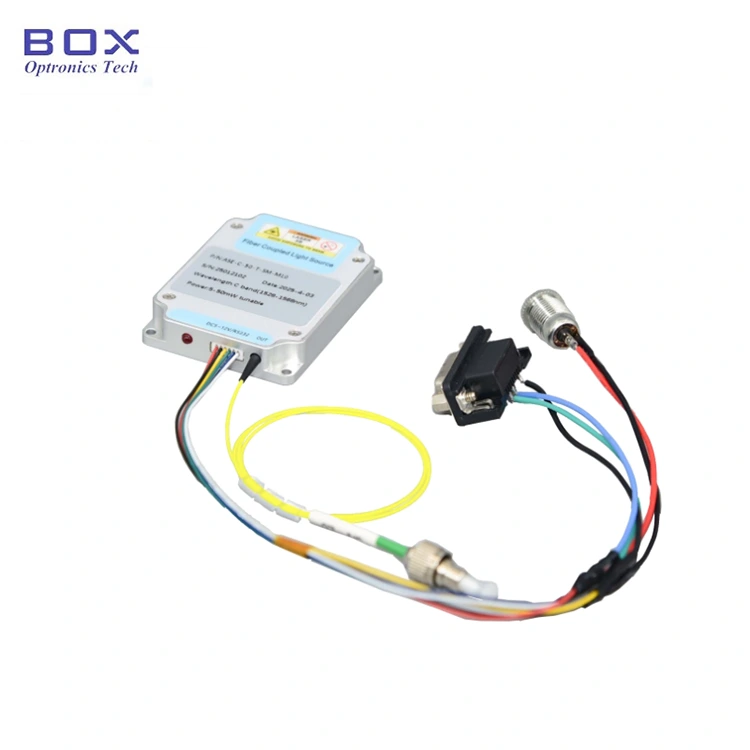

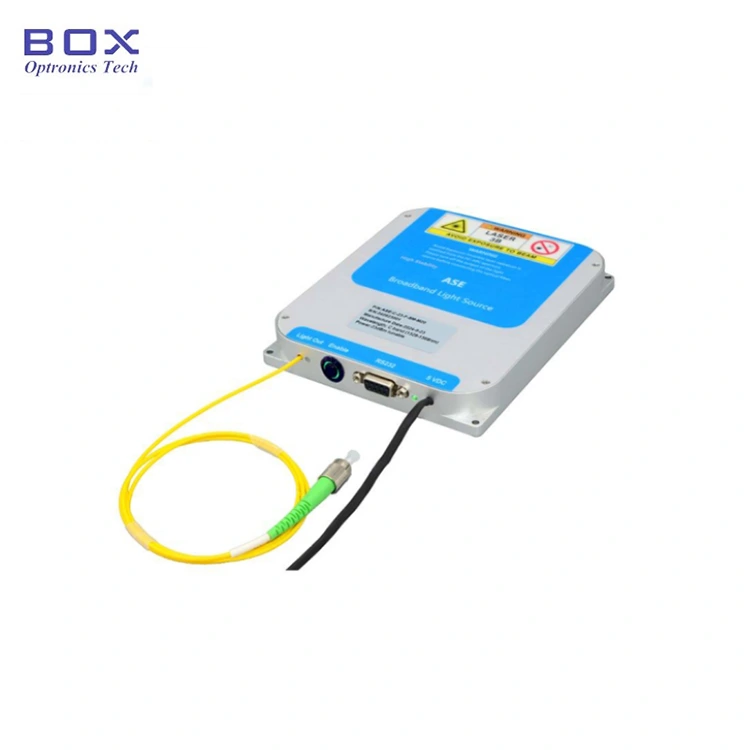

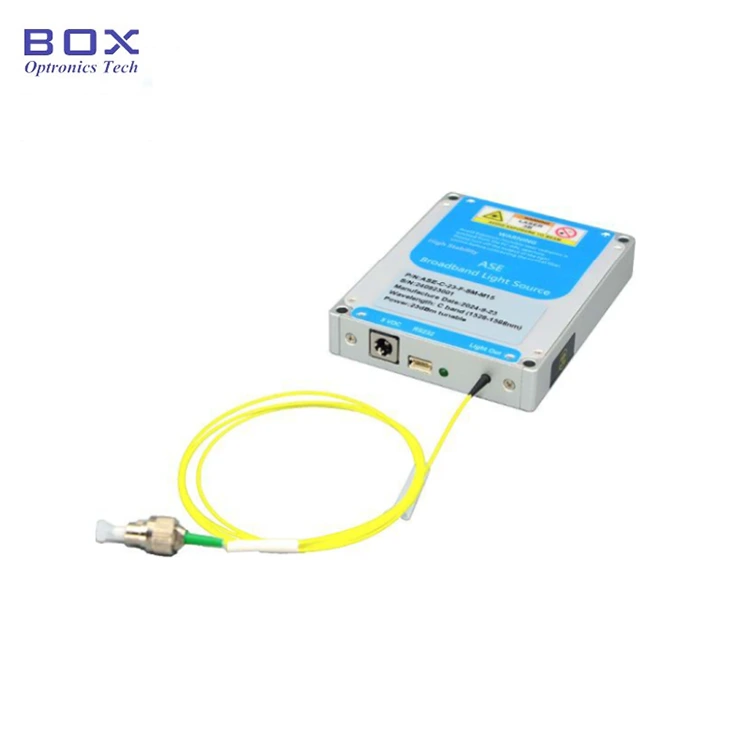

C-대역 ASE 광대역 광원

Box Optronics는 중국 심천에 본사를 둔 C-밴드 ASE 광대역 광원의 선도적인 공급업체입니다. 당사의 광원은 광대역 스펙트럼과 높은 안정성의 출력을 위해 설계되었습니다. 우리는 유연한 섬유 선택과 모듈식 통합을 제공하여 글로벌 고객에게 고품질 성능을 보장합니다. 의료 영상 및 광섬유 감지 시나리오에 이상적입니다.

문의 보내기

제품 설명

제품소개

이 ASE 광대역 광원은 다음에 속합니다. 비간섭성 광원은 반도체 레이저 펌핑 에르븀 첨가 석영 섬유. 스펙트럼 평탄화 기술은 광대역 평면 스펙트럼을 달성하고 파장은 C 밴드를 포괄합니다. SM 섬유 또는 PM 섬유를 통해 달성되는 스펙트럼 평탄도 <2dB 출력, 다양한 레벨의 전력 옵션, 광섬유 감지 애플리케이션에 적합합니다.

제품 사양

목	단위	가치							메모
스펙트럼 범위	nm	1528~1569
출력 전력	밀리와트	10	20	50	100	200	400	500
전력 스펙트럼 밀도	dBm/nm	-6	-3	1	4	7	10	11
전력 조절 범위	-	10%~100%							선택 과목
스펙트럼 평탄도	데시벨	≤2(10~200mW); ≤3 (400~500mW)
스펙트럼 리플	데시벨	≤0.1
출력 절연	데시벨	≥35
전력 불안정	데시벨	≤±0.02(15분); ≤±0.05(8시간)							≤±0.5%; ≤±1.2%
편광 상태	-	무작위의				선형 편광
당	데시벨	≤0.2				≥23
피그테일 섬유	-	SMF-28				PM1550			FC/APC
통신 인터페이스	-	터치스크린 / DB9 암 (RS232)							벤치탑
		DB9 암(RS232)							기준 치수
전원 공급 장치	-	AC 110~240V, <30W							벤치탑
		DC 5V, <15W							기준 치수
치수	mm	260(W)×280(D)×120(H)							벤치탑
		150(W)×125(D)×20(H)							기준 치수
		10~200mW:70(W)×90(D)×15(H)							SM 선택사항
작동 온도	℃	-5 ~ +55
작동 습도	℃	0~70%

제품특징

● 높은 안정성 출력;

● 플랫 스펙트럼;

● DB9 쉬운 통합을 위한 Female(RS232) 통신.

제품 응용

● 광섬유 감지;

● 의료 이미징;

● 통신;

● 광학 장치 테스트.

제품 세부정보

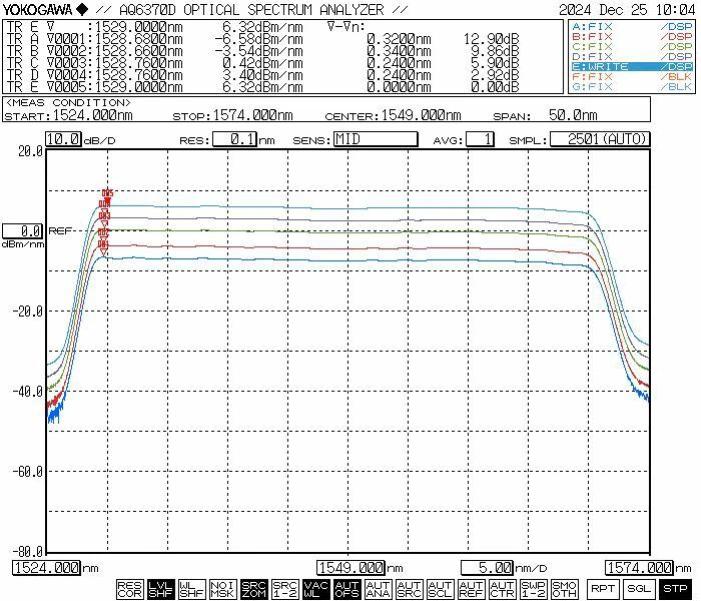

● 일반적인 스펙트럼:

C-band ASE Broadband Light Source

● 표준 액세서리

	부속품	수량
1	ASE 광원(모듈 호스트)	1
2	데이터 케이블	1
3	전원 어댑터(옵션)	1
4	제품 테스트 보고서	1
5	사용 설명서	1

C-band ASE Broadband Light Source

작동 단계

1단계.포장 풀기 및 조립:조립하기 전에 액세서리가 완전한지 확인하십시오.

2단계. 섬유 점퍼 연결:오픈 광케이블 커넥터나 플랜지의 더스트 캡을 닫고 광케이블 끝면을 확인하십시오. 테스트할 장치 또는 전력계에 광섬유를 연결하거나 광섬유를 연결합니다. 오염이나 파손이 없는지 확인한 후.

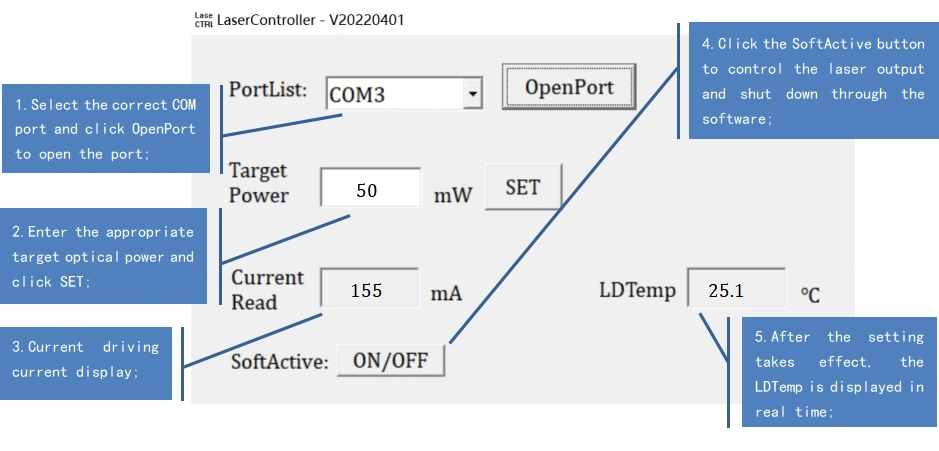

3단계. 전원 어댑터 및 직렬 케이블 연결: 광원 모듈과 전원 어댑터를 연결합니다. 연결하다 USB-RS232 신호 케이블을 사용하여 광원 모듈과 컴퓨터를 연결합니다. (참고: 컴퓨터에 먼저 직렬 포트 드라이버를 설치해야 합니다. 운전자를 찾을 수 있습니다 CD-ROM에 있거나 Box Optronics 회사에서 구입했습니다.)

설정4. 사용: 광원을 엽니다 활성화 스위치; 광원 출력 표시등이 켜져 있고 있습니다. 광전력 출력. 이때 작동 전류 및 광 출력 값 마지막 종료 시 호스트 컴퓨터에 의해 설정된 매개변수입니다. 그들은 수 있습니다 수정되어 호스트 컴퓨터 소프트웨어에 저장됨(모델 버전에만 해당) 조정가능한 힘으로).

5단계. 사용 후: 닫기를 클릭하세요. 버튼을 누르고 전원 공급 장치를 끄고 광섬유 연결을 분리하십시오.

주문 정보

이름

파장

출력 전력

섬유 종류

전력 조절 가능

(선택 과목)

차원

ASE

-XXXX

-더블 엑스

-티

-엑스

ASE 광원

C:C밴드

10:10mW

20:20mW

30:30mW

50:50mW

1시간:100mW

2H:200mW

4H:400mW

5H:500mW

SM:SMF-28

오후:PM1550

티:와

M15:모듈

M20:모듈

B:벤치탑

예: ASE-C-50-SM-T-M

(주문정보: C밴드 ASE 광대역 광원, 50mW 출력 전원, SM 광섬유 포함, 전원 조절 가능, 모듈 패키지).

기타 맞춤형 요구 사항에 대해서는 다음 연락처로 문의하십시오. sales06@boxoptronics.com

데이터시트 및 테스트 시트

데이터시트

테스트 시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

(3)기타

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10~15일 정도 소요됩니다. (있는 경우 일부 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 참고 사항 및 유지보수

● 광섬유를 자주 연결하고 분리하는 것은 권장되지 않습니다. 출력단의 커넥터. 이렇게 하면 먼지로 인한 오염을 방지할 수 있습니다. 삽입 손실이 증가하거나 커넥터 끝면이 탈 수 있습니다.

● 시동 시 먼저 전원 스위치와 키 스위치가 제대로 작동하는지 확인하세요. 꺼진 다음 전원을 연결하십시오. 종료할 때는 먼저 전원을 끄세요. 키 스위치; 상태 표시등이 꺼진 후 전원을 분리하십시오. 마 광원이 작동하는 동안 직접 전원을 차단하지 마십시오.

● 출력 전력이 더 낮은 ASE 광대역 광원 모델의 경우 200mW 이상인 경우 출력 광섬유 커넥터를 다른 단일 모드에 연결할 수 있습니다. 탈착식 어댑터(파이버 플랜지)를 통한 파이버 장치. 그러나 만약 끝면이 광섬유 커넥터가 오염되어 화상 손상을 입을 위험이 매우 높습니다. 레이저가 활성화되면 레이저 출력이 매우 낮더라도 마찬가지입니다. 그러므로, 광섬유 커넥터를 연결하기 전에 반드시 특수 광섬유를 사용해야 합니다. 끝면을 철저히 청소하는 청소 도구. 추가적으로 섬유질을 사용하세요. 표면을 주의 깊게 검사하여 표면이 완전히 접착되었는지 확인하는 끝면 검사기 광섬유를 통해 연결하기 전에 먼지와 오염 물질이 없어야 합니다. 플랜지. 광섬유 커넥터의 청소, 점검, 접속 시에는 광원이 비활성화된 상태인지 확인해야 합니다. 아니오 광원이 켜져 있는 동안 이러한 작업을 수행해야 하는 상황 빛을 방출. 사용이 완료되고 커넥터가 분리된 경우 다른 광섬유 구성요소에서 광섬유 커넥터를 즉시 덮어야 합니다. 보호용 먼지 캡이 있습니다.

● 출력 전력이 200mW인 광대역 ASE 광원 모델 또는 그 이상에는 FC/APC 커넥터로 종단 처리된 출력 피그테일이 있을 수 있습니다. 그러나 이 커넥터는 사용자가 시작한 출력 전원에만 사용됩니다. 모니터링(광 파워 미터에 연결) 또는 인터페이스 레이저 출력을 자유 공간으로 보내는 FC 종단 광섬유 콜리메이터. 그것 플랜지 어댑터를 사용하여 직접 결합하지 않는 것이 좋습니다. 다른 사용자 소유 광섬유 또는 장치의 피그테일과의 커넥터; 그렇게 해서 광섬유 커넥터와 케이블 모두를 손상시킬 수 있는 심각한 위험이 있습니다. 앰프 유닛 자체. 다른 광섬유와의 상호 연결이 필요한 경우 융합 접합을 활용하는 것이 좋습니다. 또한 다음 유형을 확인하세요. 연결되는 광섬유는 상호 호환됩니다.

● 습기, 먼지, 부식에 주의하세요. 저장 건조한 곳에.
