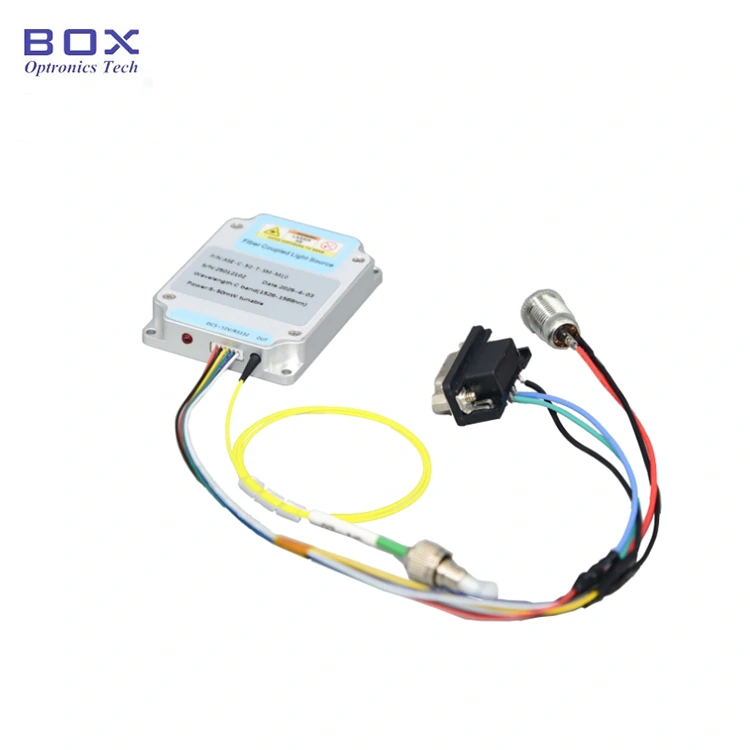

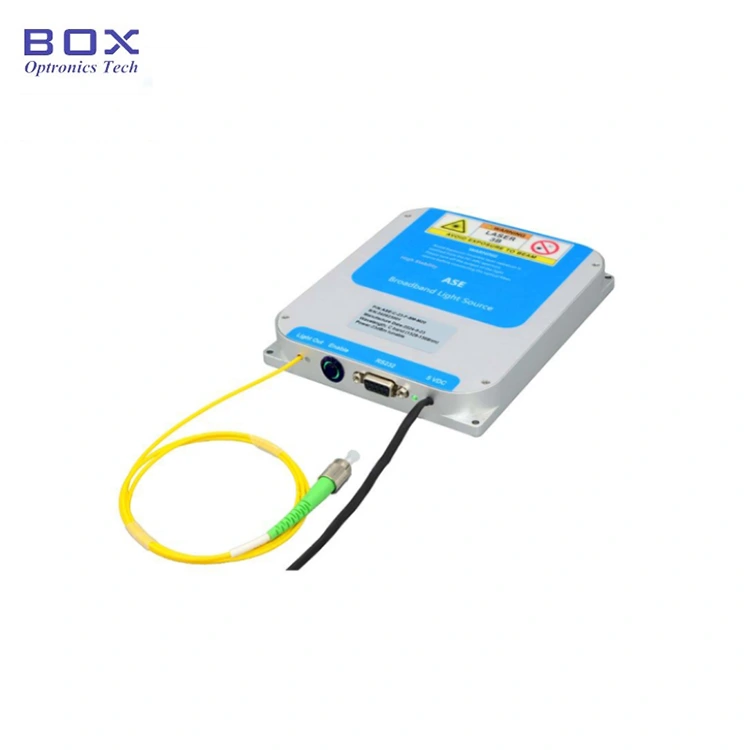

C-대역 낮은 평탄도 ASE 광대역 광원

Box Optronics는 중국 심천에 본사를 둔 C-밴드 저평탄도 ASE 광대역 광원의 선도적인 공급업체입니다. 당사의 광원은 광대역 스펙트럼과 높은 안정성의 출력을 위해 설계되었습니다. 우리는 SMF-28e 피그테일 및 모듈식 통합을 제공하여 글로벌 고객에게 고품질 성능을 보장합니다. 비용 효율적이며 의료 영상 및 섬유 감지 응용 분야에 이상적입니다.

문의 보내기

제품 설명

제품소개

이것은 일관되지 않은 C-밴드 저평탄도 ASE입니다. 광대역 광원(Broadband Light Source)은 1526~1566nm 스펙트럼을 갖는 에르븀 첨가 석영 섬유의 반도체 레이저 적용 범위 및 10/20/30/50mW 출력 전력. 전체 액세서리 세트가 포함되어 있습니다. 사용 설명서 제공. 광섬유에 적합합니다. 장치 테스트, FBG 격자 생산, 의료 영상 등을 수행하십시오. 습기, 먼지, 부식에 대한 예방 조치; 건조한 곳에 보관해야 해요 장소.

제품 사양

목	단위	가치				메모
스펙트럼 범위	nm	1526~1566				±1nm
출력 전력	밀리와트	10	20	30	50	조정 불가능
전력 스펙트럼 밀도	dBm/nm	-6	-3	1	3
스펙트럼 평탄도	데시벨	7 이하
스펙트럼 리플	데시벨	≤0.1
출력 절연	데시벨	≥35
전력 불안정	데시벨	≤±0.02(15분); ≤±0.05(8시간)				≤±0.5%; ≤±1.2%
편광 상태	-	완전 무극성
당	데시벨	≤0.2
피그테일 섬유	-	SMF-28				FC/APC
통신 인터페이스	-	DB9 암(RS232)				기준 치수
전원 공급 장치	-	DC 5V, <15W				기준 치수

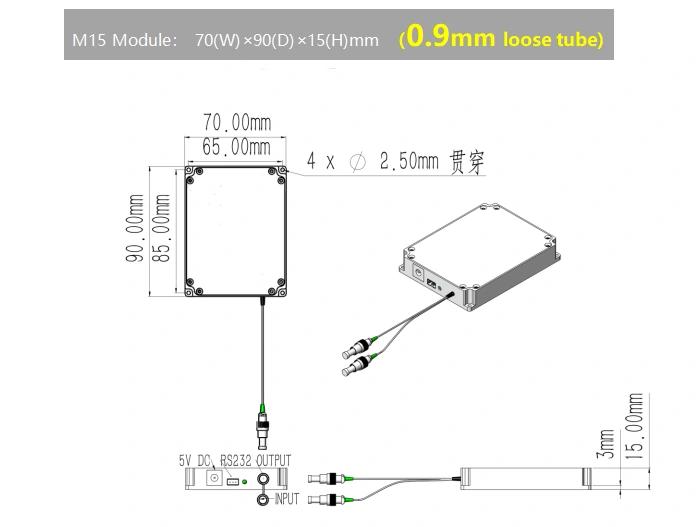

치수	mm	10~30mW: 40(W)×60(D)×10(H)				기준 치수
치수	mm	10~50mW: 70(W)×90(D)×15(H)				기준 치수
작동 온도	℃	-5 ~ +55
작동 습도	℃	0~70%

제품특징

● 효과적인 코즈;

● 넓은 스펙트럼;

● 높음 안정성 출력 전력.

제품 응용

● 광학 섬유 감지;

● 의료 이미징;

● 광섬유 장치 테스트.

제품 세부정보

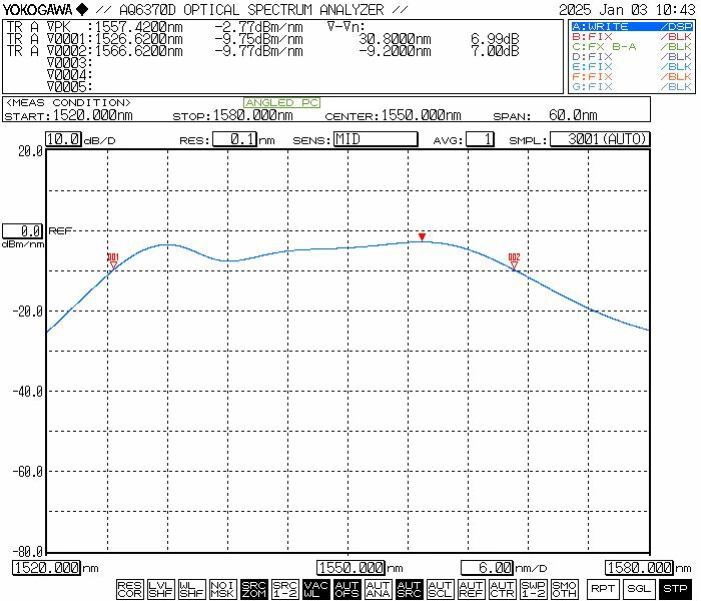

● 일반 스펙트럼

C-band Low Flatness ASE Broadband Light Source

● 표준 액세서리

	부속품	수량
1	ASE 광원(모듈 호스트)	1
2	USB-RS232 DB9 신호 케이블	1
3	DB9- 3PIN 232 신호 케이블	1
4	전원 어댑터(옵션)	1
5	제품 테스트 보고서	1
6	사용 설명서	1

C-band Low Flatness ASE Broadband Light Source

작동 단계

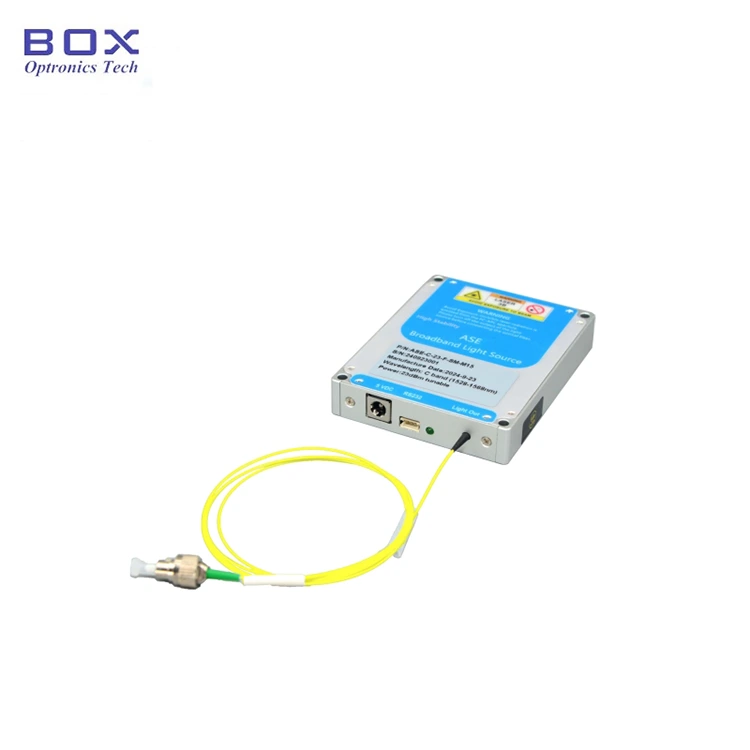

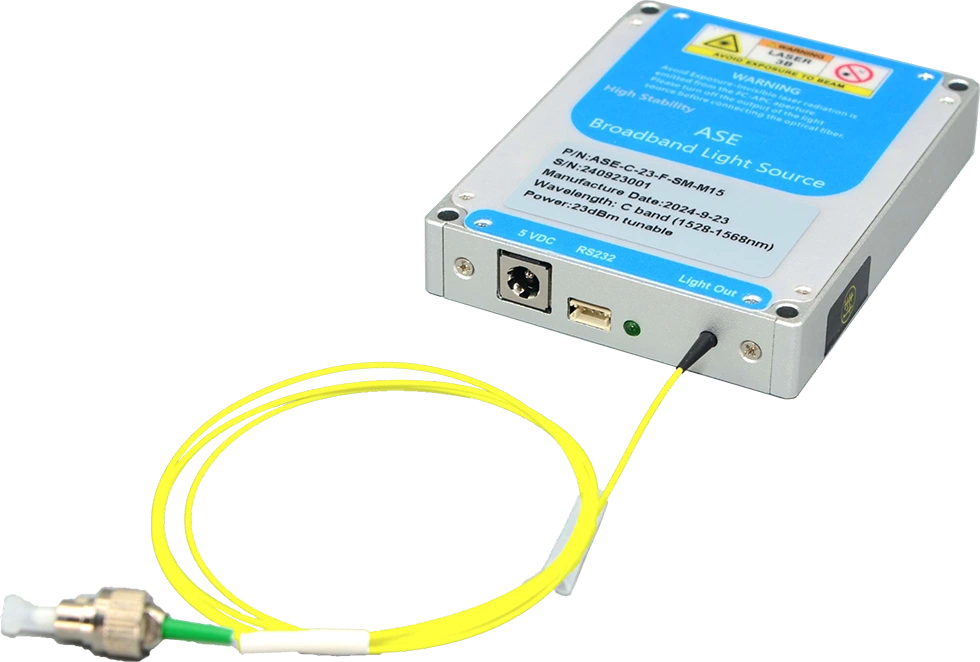

1단계. 외관:왼쪽에서 오른쪽으로-전원 포트, ZH2.54(3핀) 직렬 통신 인터페이스, 전원 표시 LED 및 광 출력을 위한 단일 모드 광섬유 포트.

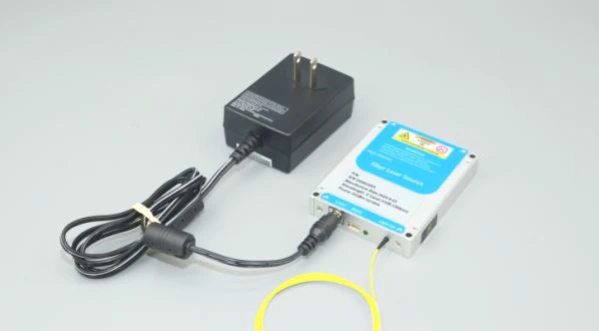

2 단계. 전원 공급 장치: 기본값 전원 입력 포트는 DC 5.5×2.1mm입니다. 인터페이스; 당시에는 일치하는 DC 5V 전원 어댑터가 장치에 포함되어 있습니다. 선적의. 전원 어댑터를 광원에 연결하는 방법 모듈은 첨부된 그림에 나와 있습니다. 꼭 사용해주세요 원래 번들로 제공되는 전원 어댑터만 해당됩니다. 호환되지 않는 전원 사용 어댑터로 인해 광원이 손상될 수 있습니다. 또는 버전 U자형 터미널 커넥터가 있는 전원 케이블을 사용하여 스위칭 전원 공급 장치에 대한 연결을 용이하게 합니다. 그러나 이 옵션은 다음과 같아야 합니다. 구매 시 특별히 요청했습니다.

C-band Low Flatness ASE Broadband Light Source

3단계.광섬유 패치 코드 연결:광섬유 커넥터에서 더스트 캡을 제거하고 광케이블 끝면을 검사합니다. 다른 장치에 연결하기 전에 오염이나 손상이 없는지 확인하십시오. 광섬유 부품 또는 테스트 장비. 고출력 광원의 경우 연결에는 융착 접합을 활용하는 것이 좋습니다.

Setp4.광원 연결 호스트 PC에 대한 모듈: 원래 USB-RS232 직렬 데이터 케이블을 사용하십시오. 모듈을 컴퓨터에 연결하기 위해 광원 모듈에 포함되어 있습니다. 컴퓨터에는 전용 직렬 포트 드라이버를 사전 설치해야 합니다. USB-RS232 케이블을 올바르게 인식하려면 그렇지 않으면 호스트 소프트웨어가 올바른 연결을 설정하거나 빛과 통신할 수 없습니다 소스 모듈. 필요한 드라이버를 얻으려면 Box Optronics에 문의하십시오.

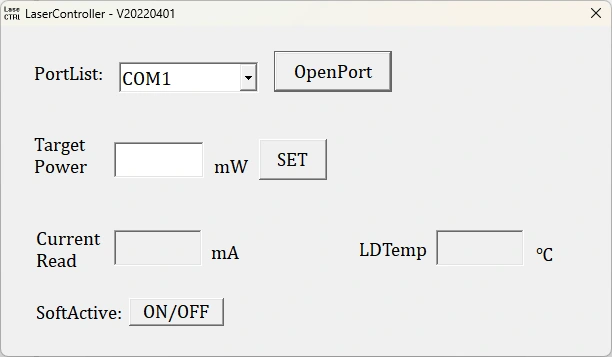

5단계.소프트웨어: 전력 조절이 가능한 ASE 광원 모듈 제품의 경우, 광 출력 전력은 호스트 소프트웨어를 통해 조절될 수 있습니다. 고정전력용 모델에서는 출력 레벨을 조정할 수 없습니다.

C-band Low Flatness ASE Broadband Light Source

주문 정보

이름

파장

평탄

출력 전력

섬유 종류

차원

ASE

-F7

-더블 엑스

더블 엑스

-엑스

ASE 광원

C:C밴드

F7: 7dB 이하

10:10mW

20:20mW

30:30mW

50:50mW

SM:SMF-28e

남: 모듈

B:벤치탑

예: ASE-C-F7-20-SM-M

(주문 정보: C-밴드 저평탄도 ASE 광대역 광원, 스펙트럼 평탄도 ≤7dB, 20mW 출력 전력, SM 광섬유, 모듈 패키지 포함).

기타 맞춤형 요구 사항에 대해서는 다음 연락처로 문의하십시오. sales06@boxoptronics.com

데이터시트 및 테스트 시트

데이터시트

테스트 시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

(3)기타

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10일 정도 소요됩니다. (어떤 것이 있다면 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 참고 사항 및 유지보수

● 깨끗한 단면 조건에서 단일 모드 광섬유(예: Hi-1060, PM980, G652D 또는 PM1550)의 이론적 전력 허용 오차는 다음과 같습니다. 약 200mW의 연속광. 결과적으로 광원과 출력 전력 레벨이 200mW 미만인 증폭기, 출력 광섬유 커넥터 표준 어댑터를 사용하여 다른 단일 모드 광섬유 장치에 연결 가능 (섬유 플랜지). 단, 광케이블 커넥터 단면이 오염된 경우에는 레이저가 활성화되는 순간 소진될 위험이 매우 높습니다. 레이저 출력이 매우 낮습니다. 따라서 광섬유를 연결하기 전에 커넥터 종단면은 특수 광케이블 청소를 사용하여 철저하게 청소해야 합니다. 도구. 또한, 광섬유 단면 검사기를 사용하여 주의 깊게 확인해야 합니다. 표면을 검사하여 먼지와 오염 물질이 전혀 없는지 확인하십시오. 광섬유 플랜지를 통해 연결을 진행하기 전에.

● 광섬유 커넥터를 청소, 검사 또는 연결할 때는 광원이 빛을 방출하지 않는지 확인해야 합니다. 어떤 상황에서도 조명이 활성화된 동안 작업을 수행해야 합니다. 사용이 완료되면 다른 광섬유 커넥터에서 연결을 끊은 후 커넥터는 다음과 같아야 합니다. 더스트 캡을 장착해야 합니다.

● 출력 광섬유를 다른 광섬유에 연결해야 하는 경우 융착 접속기를 사용하는 것이 좋습니다.

● 광섬유를 자주 삽입하거나 제거하는 것은 권장되지 않습니다. 먼지 오염을 방지하기 위해 출력단에 커넥터를 장착하십시오. 삽입 손실이 증가하거나 광섬유 커넥터 끝면이 손상될 수 있습니다.

● 습기, 먼지, 부식에 주의하세요. 저장 건조한 곳에.
