L-대역 ASE 광대역 광원

목차

1. 소개 L-대역 ASE 광대역 광원

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 제품 세부정보

6. 작업 단계

7. 주문정보

8. 데이터시트

9. 견적 조건 및 결제

10. 리드타임

11. 작동 참고 사항 및 유지보수

12. 품질 보증 및 애프터 서비스

제품소개

이것은 L-대역 ASE 광대역 광원이 제공하는 것입니다. L-밴드 파장 범위(1567~1603nm)에서 안정적인 10~200mW 고출력 광원입니다. 고정밀 애플리케이션용으로 설계된 이 제품은 광범위한 스펙트럼과 저잡음 출력으로 광통신, 광섬유 감지 및 의료 영상.

제품 사양

제품특징

● 스펙트럼 평탄도 ≤2.5dB;

● 10/20/50/100/200mW 출력 전력, 10~100% 조정 가능;

● DB9 쉬운 통합을 위한 Female(RS232) 통신.

1. 제품 응용 - L-band ASE 광대역 광원

● 광학 섬유 감지;

● 의료 이미징;

● 광학 광섬유 통신.

제품 세부정보

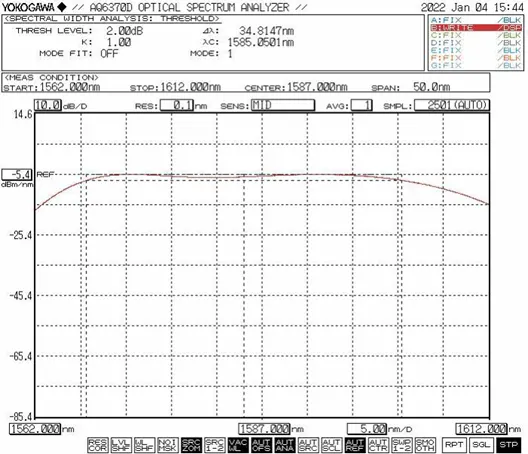

● 일반 스펙트럼

● 표준 액세서리

작동 단계

Step1.포장 풀기 및 조립: 부탁드립니다. 액세서리가 완전한지 확인하십시오.

조립 전.

Step2.광섬유 점퍼 연결: 열기 광케이블 커넥터나 플랜지의 더스트 캡을 닫고 광케이블 끝면을 확인하십시오. 테스트할 장치 또는 전력계에 광섬유를 연결하거나 광섬유를 연결합니다. 오염이나 파손이 없는지 확인한 후.

Step3.전원 어댑터 연결 및 직렬 케이블: 광원 모듈과 전원 어댑터를 연결합니다. 연결하다 USB-RS232 신호 케이블을 사용하여 광원 모듈과 컴퓨터를 연결합니다. (참고: 컴퓨터에 먼저 직렬 포트 드라이버를 설치해야 합니다. 운전자는 다음과 같습니다. CD-ROM에 있거나 Box Optronics 회사에서 구입했습니다.)

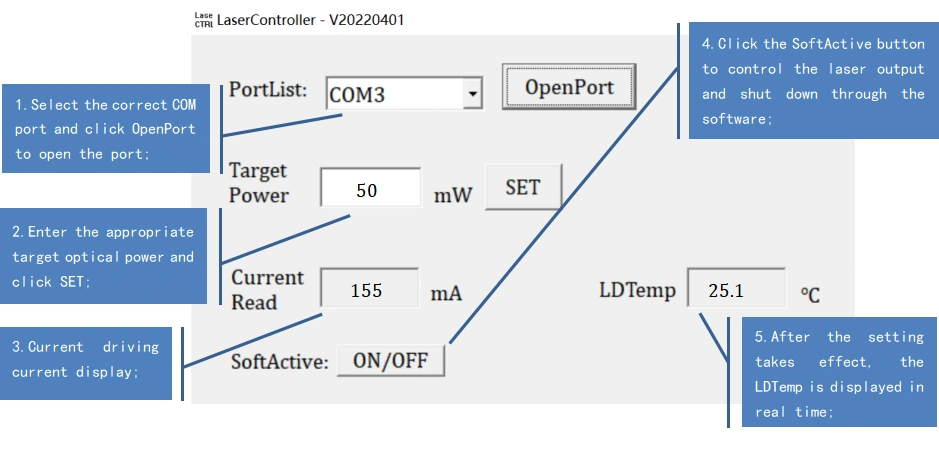

Setp4.Use: 광원을 엽니다 활성화 스위치; 광원 출력 표시등이 켜져 있고 있습니다. 광전력 출력. 이때 작동 전류 및 광 출력 값 마지막 종료 시 호스트 컴퓨터에 의해 설정된 매개변수입니다. 그들은 수 있습니다 수정되어 호스트 컴퓨터 소프트웨어에 저장됨(모델 버전에만 해당) 조정가능한 힘으로).

Step5.사용 후: 닫기 버튼을 클릭하고 전원 공급 장치를 끄고 연결을 끊습니다. 광섬유 연결.

주문 정보

예: ASE-L-2H-SM-T-B

(주문 정보: L-band ASE 광대역 광원, 200mW 출력 전력, 전력 조절 가능, SM 광섬유 사용, 벤치탑 패키지).

기타 맞춤형 요구 사항에 대해서는 다음 연락처로 문의하십시오. sales06@boxoptronics.com

데이터시트

데이터시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

(3)기타

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10~15일 정도 소요됩니다. (있는 경우 일부 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 참고 사항 및 유지보수

● 광섬유를 자주 연결하고 분리하는 것은 권장되지 않습니다. 출력단의 커넥터. 이렇게 하면 먼지로 인한 오염을 방지할 수 있습니다. 삽입 손실이 증가하거나 커넥터 끝면이 탈 수 있습니다.

● 시동 시 먼저 전원 스위치와 키 스위치가 제대로 작동하는지 확인하세요. 꺼진 다음 전원을 연결하십시오. 종료할 때는 먼저 전원을 끄세요. 키 스위치; 상태 표시등이 꺼진 후 전원을 분리하십시오. 마 광원이 작동하는 동안 직접 전원을 차단하지 마십시오.

● 출력 광섬유를 다른 광섬유에 연결해야 하는 경우 융착 접속기를 사용하는 것이 좋습니다.

● 습기, 먼지, 부식에 주의하세요. 저장 건조한 곳에.

품질 보증 및 애프터 서비스

● 보증 기간:

1년 이내에 사람의 과실이 아닌 결함에 대한 무상 수리 또는 교체 구입 후 1년. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안에는 무상 수리 또는 교환 서비스를 제공합니다. 제품 품질 문제로 인한 하자에 대해서는 유상 처리해 드립니다. 그러나 박스 Optronics는 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다. 보증 기간 내의 경우:

(1) 자연적 요인(예: 번개, 먼지)으로 인한 손상 또는 환경 영향.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 인간의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조, 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
