1064nm ASE 광대역 광원

Box Optronics는 중국에서 RS232 통신이 가능한 1064nm ASE 광대역 광원을 공급합니다. 수년간의 광전자소자 전문지식을 바탕으로 통합 드라이버 설계 및 안정적인 스펙트럼 제어를 통해 원스톱 광원 솔루션과 맞춤형 기능 개발을 글로벌 고객에게 제공하여 광섬유 센싱, 의료 영상 및 광섬유 장치 테스트 애플리케이션에서 효율적인 시스템 통합을 지원합니다.

문의 보내기

제품 설명

제품소개

이것은 1064nm ASE 광대역 광원입니다. 스펙트럼이 1040~1080nm인 이터븀 첨가 광섬유 및 반도체 펌프 레이저 적용 범위 및 10/20/30/50/100/500/1000mW 출력 전력. 완전한 세트 액세서리 포함; 사용 설명서 제공. 광섬유 장치 테스트, FBG 격자 생산, 의료에 적합합니다. 이미징 등 습기, 먼지, 부식에 주의하세요. 그것 건조한 곳에 보관해야 합니다.

제품 사양

목	단위	가치							메모
중심 파장	nm	1064±2
스펙트럼 범위	nm	1040~1080							@10dB
출력 전력	밀리와트	10	20	30	50	100	500	1000
전력 조절 범위	-	10%~100%							선택 과목
출력 절연	데시벨	≥35
전력 불안정	데시벨	≤±0.02(15분); ≤±0.05(8시간)							≤±0.5%; ≤±1.2%
편광 상태	-	자연적인 편광				선형 편광
당	데시벨	≤0.2				≥23(10‑100mW)
피그테일 섬유	-	하이1060				PM980			FC/APC
통신 인터페이스	-	터치스크린 / DB9 암 (RS232)							벤치탑
		DB9 암(RS232)							기준 치수
전원 공급 장치	-	AC 110~240V, <30W;							벤치탑
		DC 5V, <24W							기준 치수
		255(W)×285(D)×115(H) (10, 20, 30, 50, 100mW)							벤치탑
치수	mm	255(W)×322(D)×115(H) (500, 1000mW)							벤치탑
		150(W)×125(D)×20(H) (10, 20, 30, 50, 100mW)							기준 치수
		139(W)×206(D)×27(H) (500, 1000mW)							기준 치수
작동 온도	℃	-5 ~ +55
작동 습도	℃	0~70%

제품특징

● 스펙트럼 평탄도; 것

● 출력 전원은 선택 사항이며 조정 가능합니다.

● 높은 안정성 출력 전력;

● 모듈/벤치탑 간편한 통합을 위한 통신 모니터링 기능이 있는 이중 옵션.

제품애플리케이션

● 섬유 감지;

● 의료 영상;

● 광섬유 장치 테스트.

제품 세부정보

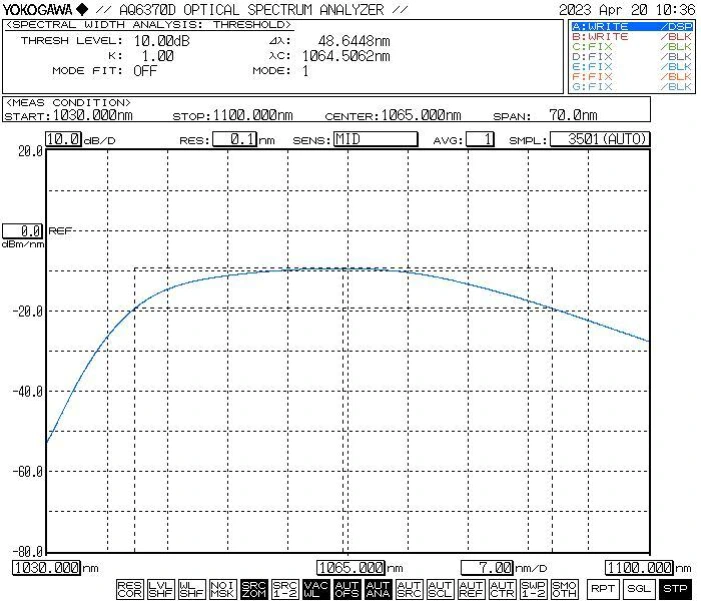

● 일반 스펙트럼

1064nm ASE Broadband Light Source

● 표준 액세서리

	부속품	수량
1	ASE 광원(모듈 호스트)	1
2	USB-RS232 DB9 데이터 케이블	1
3	전원 어댑터(옵션)	1
4	제품 테스트 보고서	1
5	사용 설명서	1

1064nm ASE Broadband Light Source

작업 단계

Step1.포장 풀기 및 조립: 부탁드립니다. 액세서리가 완전한지 확인하십시오.

조립 전.

Step2.광섬유 점퍼 연결: 열기 광케이블 커넥터나 플랜지의 더스트 캡을 닫고 광케이블 끝면을 확인하십시오. 테스트할 장치 또는 전력계에 광섬유를 연결하거나 광섬유를 연결합니다. 오염이나 파손이 없는지 확인한 후.

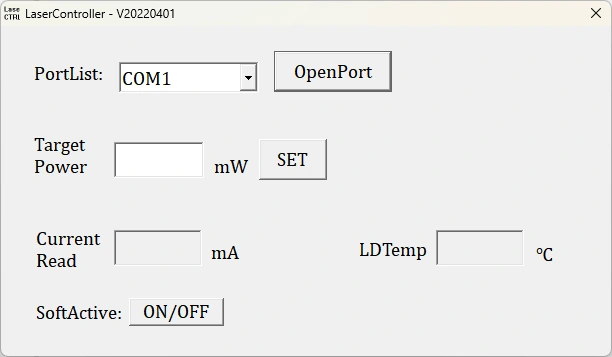

Step3.전원 어댑터 연결 및 직렬 케이블: 광원 모듈과 전원 어댑터를 연결합니다. 연결하다 USB-RS232 신호 케이블을 사용하여 광원 모듈과 컴퓨터를 연결합니다. (참고: 컴퓨터에 먼저 직렬 포트 드라이버를 설치해야 합니다. 운전자는 다음과 같습니다. CD-ROM에 있거나 Box Optronics 회사에서 구입했습니다.)

Setp4.Use: 광원을 엽니다 활성화 스위치; 광원 출력 표시등이 켜져 있고 있습니다. 광전력 출력. 이때 작동 전류 및 광 출력 값 마지막 종료 시 호스트 컴퓨터에 의해 설정된 매개변수입니다. 그들은 수 있습니다 수정되어 호스트 컴퓨터 소프트웨어에 저장됨(모델 버전에만 해당) 조정가능한 힘으로).

Step5.사용 후에는 닫기 버튼을 클릭하고 전원을 끄고 연결을 해제하세요. 광섬유 연결.

1064nm ASE Broadband Light Source

주문 정보

이름

파장

출력 전력

섬유 종류

전력 조절 가능

차원

ASE

-XXXX

-더블 엑스

-티

-엑스

ASE 광원

1064:1064nm

10:10mW

20:20mW

30:30mW

50:50mW

1시간:100mW

5H:500mW

1T:1000mW

SM: 하이1060

오후:PM980

T:조정 가능

M20 :모듈

M27:모듈

B:벤치탑

예: ASE-1064-10-SM-T-M20

(주문 정보: 1064nm ASE 광대역 광원, 10mW 출력 전원, 전원 조절 가능, SM Hi1060 파이버, 모듈 패키지 포함).

기타 맞춤형 요구 사항에 대해서는 다음 연락처로 문의하십시오. sales06@boxoptronics.com

데이터시트 및 테스트 시트

데이터시트

테스트 시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

(3)기타

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10~15일 정도 소요됩니다. (있는 경우 일부 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 참고 사항 및 유지보수

● 광섬유를 자주 연결하고 분리하는 것은 권장되지 않습니다. 출력단의 커넥터. 이렇게 하면 먼지로 인한 오염을 방지할 수 있습니다. 삽입 손실이 증가하거나 커넥터 끝면이 탈 수 있습니다.

● 시동 시 먼저 전원 스위치와 키 스위치가 제대로 작동하는지 확인하세요. 꺼진 다음 전원을 연결하십시오. 종료할 때는 먼저 전원을 끄세요. 키 스위치; 상태 표시등이 꺼진 후 전원을 분리하십시오. 마 광원이 작동하는 동안 직접 전원을 차단하지 마십시오.

● 출력 전력이 더 낮은 ASE 광대역 광원 모델의 경우 200mW 이상인 경우 출력 광섬유 커넥터를 다른 단일 모드에 연결할 수 있습니다. 탈착식 어댑터(파이버 플랜지)를 통한 파이버 장치. 그러나 만약 끝면이 광섬유 커넥터가 오염되어 화상 손상을 입을 위험이 매우 높습니다. 레이저가 활성화되면 레이저 출력이 매우 낮더라도 마찬가지입니다. 그러므로, 광섬유 커넥터를 연결하기 전에 반드시 특수 광섬유를 사용해야 합니다. 끝면을 철저히 청소하는 청소 도구. 추가적으로 섬유질을 사용하세요. 표면을 주의 깊게 검사하여 표면이 완전히 접착되었는지 확인하는 끝면 검사기 광섬유를 통해 연결하기 전에 먼지와 오염 물질이 없어야 합니다. 플랜지. 광섬유 커넥터의 청소, 점검, 접속 시에는 광원이 비활성화된 상태인지 확인해야 합니다. 아니오 광원이 켜져 있는 동안 이러한 작업을 수행해야 하는 상황 빛을 방출. 사용이 완료되고 커넥터가 분리된 경우 다른 광섬유 구성요소에서 광섬유 커넥터를 즉시 덮어야 합니다. 보호용 먼지 캡이 있습니다.

● 출력 전력이 200mW인 광대역 ASE 광원 모델 또는 그 이상에는 FC/APC 커넥터로 종단 처리된 출력 피그테일이 있을 수 있습니다. 그러나 이 커넥터는 사용자가 시작한 출력 전원에만 사용됩니다. 모니터링(광 파워 미터에 연결) 또는 인터페이스 레이저 출력을 자유 공간으로 보내는 FC 종단 광섬유 콜리메이터. 그것 플랜지 어댑터를 사용하여 직접 결합하지 않는 것이 좋습니다. 다른 사용자 소유 광섬유 또는 장치의 피그테일과의 커넥터; 그렇게 해서 광섬유 커넥터와 케이블 모두를 손상시킬 수 있는 심각한 위험이 있습니다. 앰프 유닛 자체. 다른 광섬유와의 상호 연결이 필요한 경우 융합 접합을 활용하는 것이 좋습니다. 또한 다음 유형을 확인하세요. 연결되는 광섬유는 상호 호환됩니다.

● 건조하고 습기가 없는 환경에 장비를 보관하십시오.
