1030nm ASE 광대역 광원

Box Optronics는 중국에서 RS232 통신 기능을 갖춘 1030nm ASE 광대역 광원 전문 제조업체 및 공급업체입니다. 수년간의 광전자소자 전문지식을 바탕으로 통합 드라이버 설계 및 안정적인 스펙트럼 제어를 통해 원스톱 광원 솔루션과 맞춤형 기능 개발을 글로벌 고객에게 제공하여 광섬유 센싱, 의료 영상 및 광섬유 장치 테스트 애플리케이션에서 효율적인 시스템 통합을 지원합니다.

문의 보내기

제품 설명

제품소개

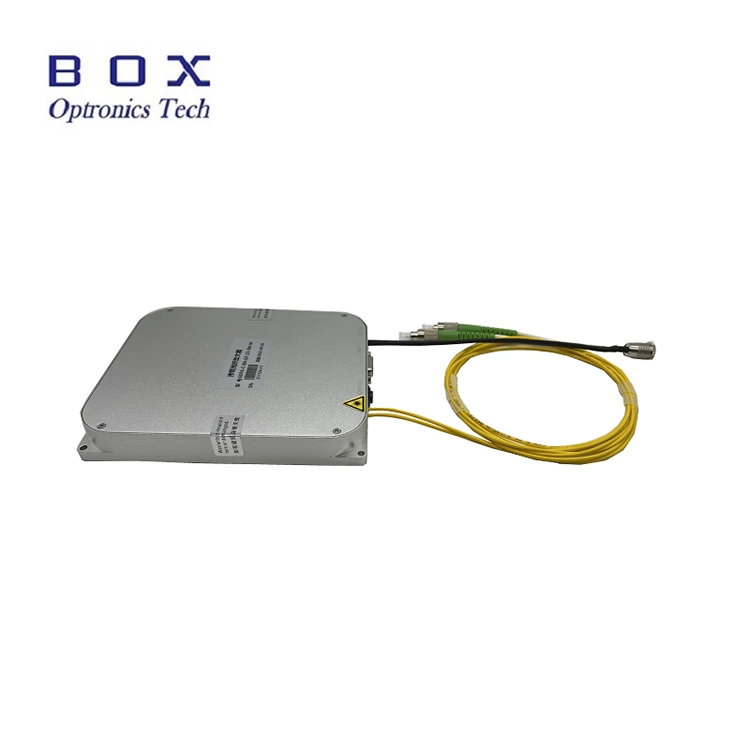

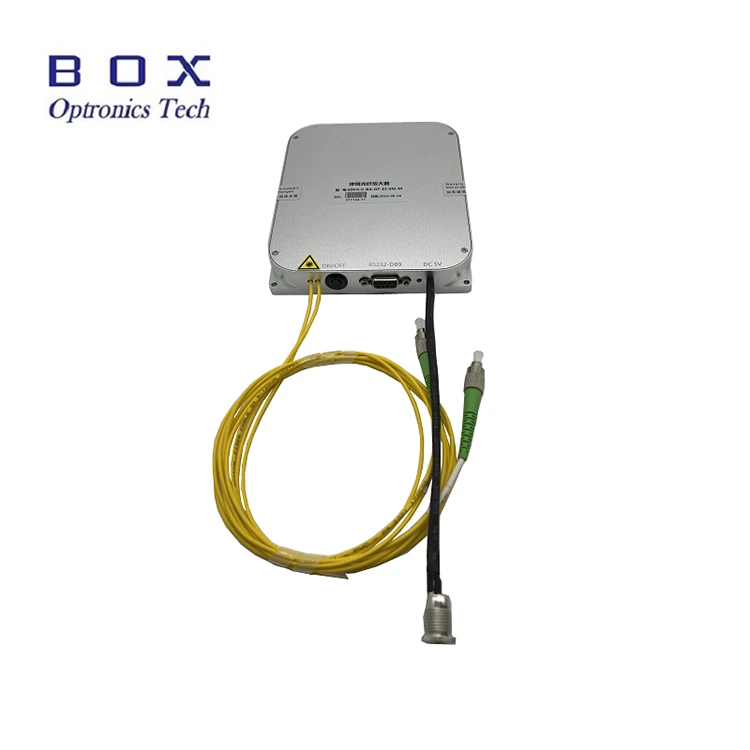

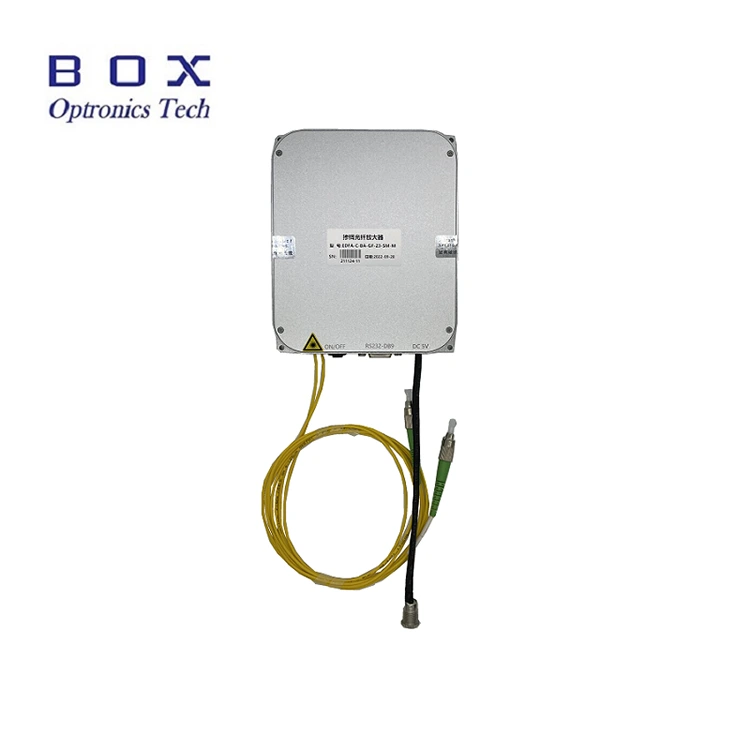

이것은 1030nm ASE 광대역 광원입니다. 1030nm 스펙트럼의 이터븀 첨가 광섬유 및 반도체 펌프 레이저 적용 범위, 10/20/30/50/100/500/1000mW 출력 전력 및 극성 0.2dB만큼 낮은 소광비. 전체 액세서리 세트가 포함되어 있습니다. 사용자 설명서 제공. 광섬유에 적합합니다. 장치 테스트, FBG 격자 생산, 의료 영상 등

제품 사양

목	단위	가치							메모
중심 파장	nm	1030±2
스펙트럼 범위	nm	1018~1044							@10dB
출력 전력	밀리와트	10	20	30	50	100	500	1000
전력 조절 범위	-	10%~100%							선택 과목
출력 절연	데시벨	≥35
전력 불안정	데시벨	≤±0.02(15분); ≤±0.05(8시간)							≤±0.5%; ≤±1.2%
편광 상태	-	자연적인 편광				선형 편광
당	데시벨	≤0.2				≥23(10-100mW)
피그테일 섬유	-	하이1060				PM980			FC/APC
통신 인터페이스	-	터치스크린 / DB9 여성(RS232)							벤치탑
		DB9 암(RS232)							기준 치수
전원 공급 장치	-	AC 110~240V, <30W							벤치탑
		DC 5V, <24W							기준 치수
치수	mm	255(W)×285(D)×115(H) (10, 20, 30, 50, 100mW)							벤치탑
		255(W)×322(D)×115(H) (500,1000mW)							벤치탑
		150(W)×125(D)×20(H) (10, 20, 30, 50, 100mW)							기준 치수
		139(W)×206(D)×27(H) (500, 1000mW)							기준 치수
작동 온도	℃	-5 ~ +55
작동 습도	℃	0~70%

제품특징

● 스펙트럼 평탄도;

● 출력 전력은 선택 사항이며 조정 가능합니다.

● 장기 파장 및 전력 안정성;

● DB9 쉬운 통합을 위한 Female(RS232) 통신.

제품 응용

● 섬유 감지;

● 의료 이미징;

● 섬유 광학 장치 테스트.

제품 세부정보

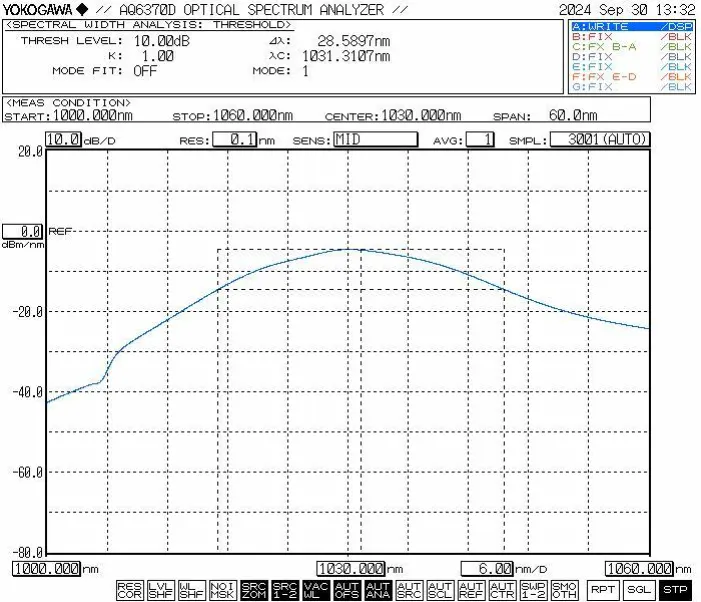

● 일반 스펙트럼

1030nm ASE Broadband Light Source

● 표준 액세서리

	부속품	수량
1	ASE 광원(모듈 호스트)	1
2	USB-RS232 DB9 데이터 케이블	1
3	전원 어댑터(옵션)	1
4	제품 테스트 보고서	1
5	사용 설명서	1

1030nm ASE Broadband Light Source

1. 작동 단계 - 1030nm ASE 광대역 광원

Step1.포장 풀기 및 조립: 부탁드립니다. 액세서리가 완전한지 확인하십시오.

조립 전.

Step2.광섬유 점퍼 연결: 열기 광케이블 커넥터나 플랜지의 더스트 캡을 닫고 광케이블 끝면을 확인하십시오. 테스트할 장치 또는 전력계에 광섬유를 연결하거나 광섬유를 연결합니다. 오염이나 파손이 없는지 확인한 후.

Step3.전원 어댑터 연결 및 직렬 케이블: 광원 모듈과 전원 어댑터를 연결합니다. 연결하다 USB-RS232 신호 케이블을 사용하여 광원 모듈과 컴퓨터를 연결합니다. (참고: 컴퓨터에 먼저 직렬 포트 드라이버를 설치해야 합니다. 운전자는 다음과 같습니다. CD-ROM에 있거나 Box Optronics 회사에서 구입했습니다.)

Setp4.Use: 광원을 엽니다 활성화 스위치; 광원 출력 표시등이 켜져 있고 있습니다. 광전력 출력. 이때 작동 전류 및 광 출력 값 마지막 종료 시 호스트 컴퓨터에 의해 설정된 매개변수입니다. 그들은 수 있습니다 수정되어 호스트 컴퓨터 소프트웨어에 저장됨(모델 버전에만 해당) 조정가능한 힘으로).

Step5.사용 후에는 닫기 버튼을 클릭하고 전원을 끄고 연결을 해제하세요. 광섬유 연결.

1030nm ASE Broadband Light Source

주문 정보

이름

파장

출력 전력

섬유 종류

전력 조절 가능

차원

ASE

-XXXX

-더블 엑스

-티

-엑스

ASE 광원

1030:1030nm

10:10mW

20:20mW

30:30mW

50:50mW

1시간:100mW

5H:500mW

1T:1000mW

SM: 하이1060

오후:PM980

T:조정 가능

M20 :모듈

M27:모듈

B:벤치탑

예: ASE-1030-5HSM-B

(주문 정보: 1030nm ASE 광대역 광원, 500mW 출력 SM Hi1060 파이버, 벤치탑 패키지 포함).

기타 맞춤형 요구 사항에 대해서는 다음 연락처로 문의하십시오. sales06@boxoptronics.com

데이터시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

(3)기타

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10~15일 정도 소요됩니다. (있는 경우 일부 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 참고 사항 및 유지보수

● 광섬유 커넥터를 연결하기 전, 특수 청소를 하십시오. 커넥터의 끝면을 철저히 청소하려면 도구를 사용해야 합니다. 또한 광케이블 종단면 검사기를 사용하여 주의 깊게 확인해야 합니다. 표면을 검사하여 먼지가 전혀 없는지 확인하고 섬유 플랜지를 통해 연결하기 전에 오염 물질을 제거하십시오. 청소하는 동안, 광섬유 종단면의 검사 및 연결을 보장하는 것이 필수적입니다. 광원이 비활성화된 상태에 있음; 어떤 상황에서도 이러한 작업은 빛이 전송되는 동안 수행됩니다. 일단 사용은 완료되었으며 커넥터가 다른 광섬유에서 분리되었습니다. 커넥터에는 보호용 먼지 캡을 장착해야 합니다.

● 출력 전력이 200mW인 광대역 ASE 광원 모델 또는 그 이상에는 FC/APC 커넥터로 종단 처리된 출력 피그테일이 있을 수 있습니다. 그러나 이 커넥터는 사용자가 시작한 출력 전원에만 사용됩니다. 모니터링(광 파워 미터에 연결) 또는 인터페이스 레이저 출력을 자유 공간으로 보내는 FC 종단 광섬유 콜리메이터. 그것 플랜지 어댑터를 사용하여 직접 결합하지 않는 것이 좋습니다. 다른 사용자 소유 광섬유 또는 장치의 피그테일과의 커넥터; 그렇게 해서 광섬유 커넥터와 케이블 모두를 손상시킬 수 있는 심각한 위험이 있습니다. 앰프 유닛 자체. 다른 광섬유와의 상호 연결이 필요한 경우 융합 접합을 활용하는 것이 좋습니다. 또한 다음 유형을 확인하세요. 연결되는 광섬유는 상호 호환됩니다.

● 자주 삽입하거나 제거하지 않는 것이 좋습니다. 먼지를 방지하기 위해 출력 포트에 광섬유 커넥터 삽입 손실이 증가하거나 타버릴 수 있는 오염 광섬유 커넥터의 끝면.

● 시작할 때 먼저 전원 스위치와 스위치가 모두 켜져 있는지 확인하십시오. 키 스위치가 꺼진 다음 전원 공급 장치를 연결하십시오. 종료할 때, 먼저 키 스위치를 끄고 작동이 끝난 후에만 전원 공급 장치를 분리하십시오. 출력 표시등이 꺼졌습니다. 전원을 직접 차단하지 마십시오. 광원이 작동 중인 동안 공급합니다.

● 습기, 먼지, 부식에 주의하세요. 그것 건조한 곳에 보관해야 합니다.
