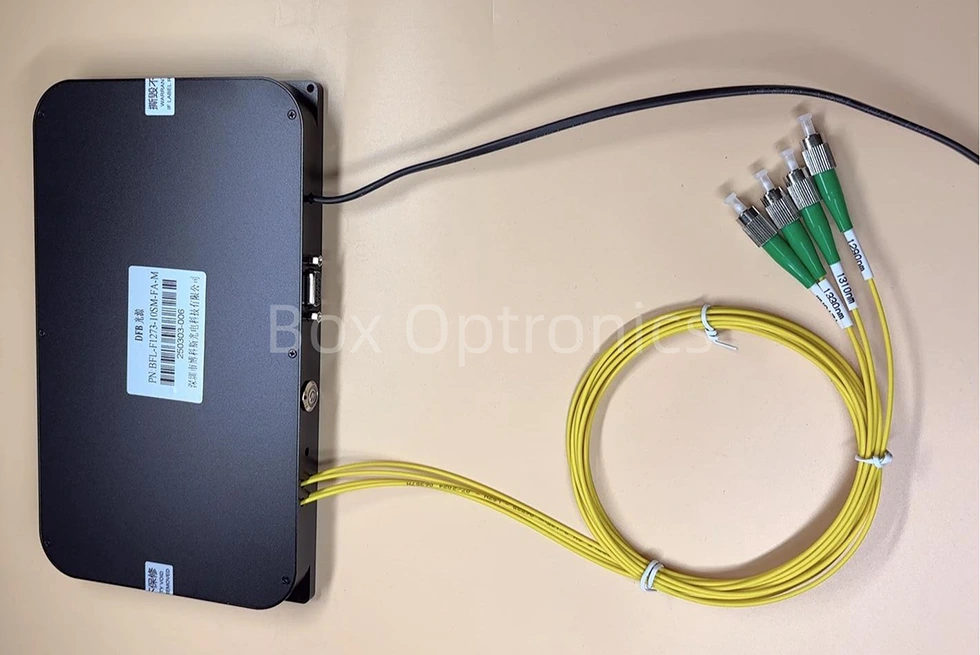

이것은 CWDM 1270-1650nm DFB 레이저 소스입니다. DFB 반도체 레이저 칩을 채용한 드라이브 회로 내장, 출력 포함 10mW 이상의 전력, SM/PM 광섬유, 뛰어난 전력 및 스펙트럼 안정성을 제공합니다. 그것 통신 인터페이스를 갖춘 벤치탑 및 모듈형 구성을 지원합니다. 시스템 통합을 위한 모니터링 소프트웨어입니다. 비선형 광학에 적합 연구, 파이버 레이저 펌핑 및 광학 테스트 시스템. 잦은 연결을 피하세요/ 먼지 축적 및 종단면을 방지하기 위해 광섬유 커넥터 분리 손상.
|
매개변수 |
단위 |
가치 |
메모 |
|
작동 파장 |
nm |
CWDM, 1625, 1650 |
|
|
출력 전력 |
밀리와트 |
10~100 |
|
|
스펙트럼 선폭 |
MHz |
3 |
다른 |
|
사이드 모드 억제 비율 |
데시벨 |
>30 |
|
|
전력 불안정 (단기 15분) |
데시벨 |
≤±0.02 |
|
|
전력 불안정 (장기 8시간) |
데시벨 |
≤±0.05 |
|
|
커넥터 |
- |
FC/APC |
|
|
섬유 종류 |
- |
SMF-28/PM1550 |
|
|
치수 |
mm |
195(W)×220(D)×120(H) |
벤치탑 |
|
150(W)×125(D)×20(H) |
기준 치수 |
||
|
전원 공급 장치 |
V |
AC 110~240V, <20W |
벤치탑 |
|
DC 5V/4A, <15W |
기준 치수 |
||
|
전력 손실 |
W |
≤ 60 |
|
|
작동 온도 |
℃ |
-5 ~ +55 |
|
|
보관온도 |
℃ |
-40 ~ +85 |
|
● 힘과 스펙트럼 안정성;
● 출력 전력 조정가능한 10~100%;
● 모듈/벤치탑 선택 사항이며 통신 모니터링 기능이 있어 쉽게 사용할 수 있습니다. 통합;
● 지원 다양한 광학 시스템에 맞게 SM/PM 광섬유를 맞춤화할 수 있습니다.
● 광전송 시스템;
● 파이버 레이저 펌핑;
● 비선형 광학 연구.
● CWDM 파장 1270~1650nm, WL 허용 오차는 +/-3nm입니다.
(20nm마다 하나의 파장을 사용할 수 있습니다.)
1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm
* 맞춤형 다중 채널 DFB 레이저 소스 지원
● 표준 액세서리
|
|
부속품 |
수량 |
|
1 |
CWDM 레이저 소스(모듈 호스트) |
1 |
|
2 |
USB-RS485 DB9 데이터 케이블 |
1 |
|
3 |
전원 어댑터(옵션) |
1 |
|
4 |
제품 테스트 보고서 |
1 |
Step1.포장해체: 조립 전 확인사항 레이저 소스 모듈, USB 데이터를 포함한 모든 액세서리가 완전한지 여부 케이블, 전원 어댑터, 테스트 보고서 등
2단계.전원 공급 장치: DC에 연결됨 스위칭 전원 공급 장치 또는 해당 전력을 충족하는 조정된 전원 공급 장치 공급 요구 사항. 정품에 맞는 전원 어댑터(DC5V 또는 DC12V). 부적절한 전원 어댑터는 광원을 손상시킬 수 있습니다. (전원 어댑터 현지 전압 표준에 따라 공급됩니다.)
Step3.출력 광섬유 연결: 오픈 광섬유 커넥터 또는 플랜지의 더스트 캡을 확인하고 광섬유 끝면을 확인하십시오. 테스트할 장치 또는 전력계에 광섬유를 연결하거나 광섬유를 연결합니다. 오염 및 파손이 없는지 확인 후.
Setp4.호스트 컴퓨터에 연결: 사용 DFB 레이저 소스와 컴퓨터를 연결하는 USB-RS485 DB9 데이터 케이블; 컴퓨터는 먼저 전용 직렬 포트 드라이버를 설치하여 USB-RS485 직렬 포트 데이터 케이블, 그렇지 않으면 호스트 컴퓨터 소프트웨어 및 광원 모듈이 올바르게 연결 및 통신되지 않습니다. 물어보세요 운전자를 위한 Box Optronics.

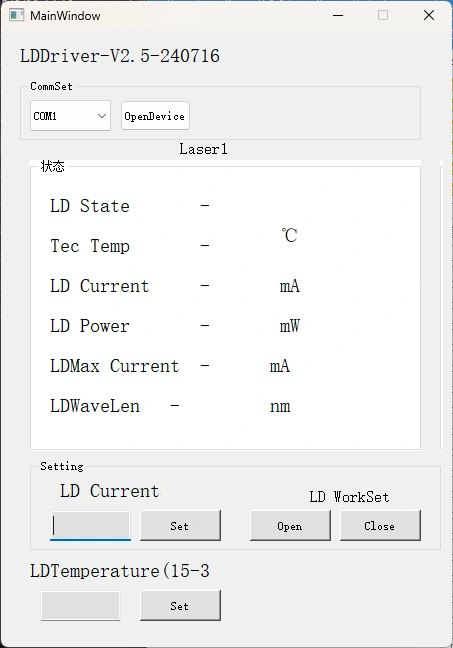

5단계.제어 소프트웨어: Box Optronics는 직렬 명령 또는 PC 소프트웨어를 제공합니다. DFB 레이저 소스의 LD 전류 및 LD 온도를 제어합니다. 다음을 선택하세요. 올바른 포트를 선택하고 전류와 온도를 설정한 다음 열기 버튼을 클릭하세요. (에 손상을 방지하려면 초기 작동 시 구동 전류를 천천히 올리십시오. 하지 마십시오 즉시 최대 전류를 적용하십시오.)
Step6.사용 후에는 닫기 버튼을 클릭하고 전원을 끄고 연결을 해제하세요. 광섬유 연결.
|
이름 |
파장 |
출력 전력 |
섬유 종류 |
커넥터 |
차원 |
|
빌딩 |
-트리플 엑스 |
-더블 엑스 |
더블 엑스 |
-더블 엑스 |
-엑스 |
|
CWDM 레이저 소스 |
1064:1064nm 1310:1310nm 1550:1550nm CWDM
|
10:10mW 20:20mW 40:40mW 1시간:100mW 다른 |
SM:SMF-28e 오후:PM1550 |
FA: FC/APC SA: SC/APC 다른 |
남: 모듈 비: 벤치탑 |
예: BLD-1550-1HSM-FA-M
(주문 정보: 드라이브 내장형 CWDM 1550nm DFB 레이저 소스 회로, 100mW 출력 전력, SMF-28e 파이버, FC/APC 커넥터, 모듈 포함 패키지).
기타 맞춤형 요구 사항에 대해서는 다음 연락처로 문의하십시오. sales06@boxoptronics.com
● 견적 조건
(1) EXW:
DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.
(2) DAP:
계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.
(3)기타
● 지불 조건
PayPal 및 T/T를 사용할 수 있습니다.
제작기간은 영업일 기준 10일 정도 소요됩니다. (어떤 것이 있다면 재고가 있으면 더 빨리 배송됩니다.)
국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.
● 광섬유 커넥터를 자주 꽂거나 뽑지 마십시오. 먼지 축적 및 단면 손상.
● 보푸라기가 없는 천으로 광섬유 커넥터를 청소하고 천으로 검사합니다. 연결 전 광섬유 단면 감지기. 항상 광섬유를 연결/분리하세요 끝면 연소를 방지할 수 있는 전원이 없습니다. 사용하지 않는 커넥터를 더스트 캡으로 막으십시오.
● 건조하고 습기가 없는 환경에 장비를 보관하십시오.
● 레이저 소스 모듈을 장기간 사용할 경우에는 다음 사항을 기억하십시오. 모듈의 방열 및 환기를 고려하여 배치하십시오. 방열판의 모듈.
