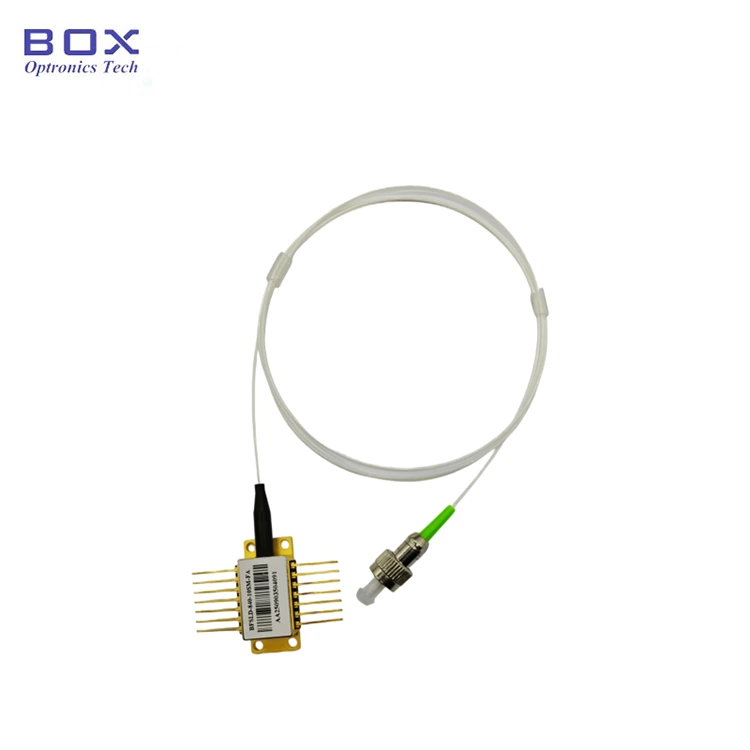

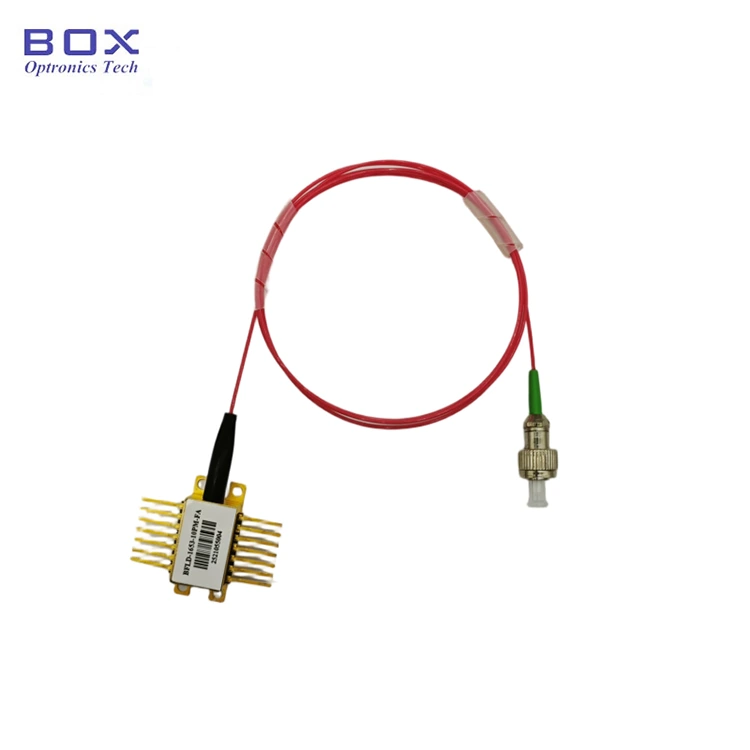

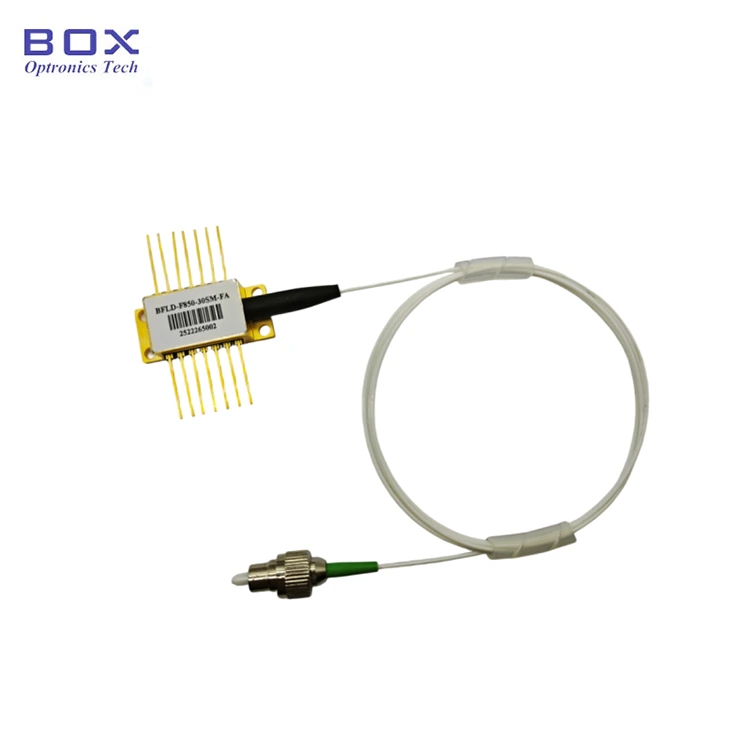

CATV용 DWDM 14PIN 버터플라이 아날로그 레이저

Box Optronics는 CATV용 DWDM 14PIN 버터플라이 아날로그 레이저를 제공합니다. 채널 28-64의 표준 ITU 그리드 파장입니다. 파장 허용 오차는 +/-0.5nm입니다. 광전자 장치에 대한 수년간의 전문 지식을 바탕으로 성숙한 기술을 통해 글로벌 고객에게 안정적인 대량 배송을 제공하고 제한된 광섬유를 사용하는 CATV 방송 및 네트워크의 다양한 애플리케이션을 지원합니다.

문의 보내기

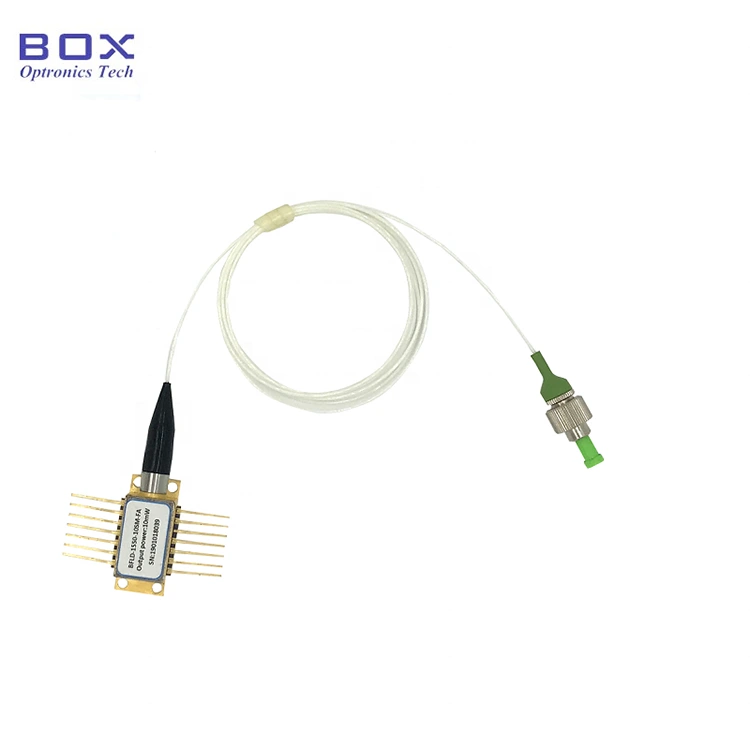

제품 설명

제품소개

CATV용 DWDM 14PIN 버터플라이 아날로그 레이저가 설계되었습니다. 고급 아날로그 칩, 광 아이솔레이터 및 10mW 출력 전력을 갖추고 있습니다. 포장됨 열전냉각기(TEC)와 모니터 포토다이오드가 내장되어 있어 우수한 선형성, 낮은 왜곡 및 탁월한 파장 안정성 DWDM 그리드. 핀에 납땜이 필요한 경우 납땜 온도는 다음과 같아야 합니다. 온도는 260°C를 초과하지 않아야 하며, 납땜 시간은 10초를 초과해서는 안 됩니다.

제품 사양

매개변수	상징	상태	최소	유형	최대.	단위
작동 파장	λ	ITU 그리드	ITU 그리드 보기 채널 번호 매기기			nm
광 출력 전력	PF	-	6	-	20	밀리와트
임계 전류	ITH	25℃	-	-	20	엄마
작동 전류	IOP	-	-	-	120	엄마
작동 전압	VOP	25℃	-	-	2.5	V
사이드 모드 억제 비율	SMSR	-	30	-	-	데시벨
광 반사 손실	ORL	-	40	-	-	데시벨
광학적 분리	ISO	25℃	30	-	-	데시벨
분극 소멸 비율	응급실	PM섬유	18	-	-	데시벨
MPD 암전류	ID	IOP=0mA, VRM=5V	-	-	0.2	μA
MPD 전류 기준 출력 전력	-	VRM=5V	10	-	200	위
기술 전압	VTEC	-	-2.5	-	3.8	V
대역폭	흑백	-	-	2.5	-	GHz
서미스터 저항	RTH	25℃	9.5	10	10.5	kΩ
서미스터 B 값	β	25℃/80℃	-	3950	-	K
반송파 대 잡음비	CNR	-	55	-	-	데시벨
복합 2차	CSO	-	-	-	-55	dBm
복합 삼박자	-	-	-	-	-64	dBc

제품특징

● 섬유 유형은 SMF-28e일 수 있습니다. 또는 PMF-1550;

● 출력 전력 10mW 또는 맞춤형;

● 14핀 TEC 및 모니터 PD가 포함된 BTF 패키지.

제품 응용

● 광섬유 통신;

● DWDM 시스템;

● CATV 전송;

● 실험실 테스트 장비.

제품 세부정보

● ITU 그리드 채널 번호 매기기

채널	파장 (nm)	채널	파장 (nm)	채널	파장 (nm)
64	1526.44	47	1539.77	30	1553.33
63	1527.22	46	1540.56	29	1554.13
62	1527.99	45	1541.35	28	1554.94
61	1528.77	44	1542.14	27	1555.75
60	1529.55	43	1542.94	26	1556.56
59	1530.33	42	1543.73	25	1557.36
58	1531.12	41	1544.53	24	1557.17
57	1531.90	40	1545.32	23	1558.98
56	1532.68	39	1546.12	22	1559.79
55	1533.47	38	1546.92	21	1560.61
54	1534.25	37	1547.72	20	1561.42
53	1535.04	36	1548.51	19	1562.23
52	1535.82	35	1549.32	18	1563.05
51	1536.61	34	1550.12	-	-
50	1537.40	33	1550.92	-	-
49	1538.19	32	1551.72	-	-
48	1538.98	31	1552.52	-	-

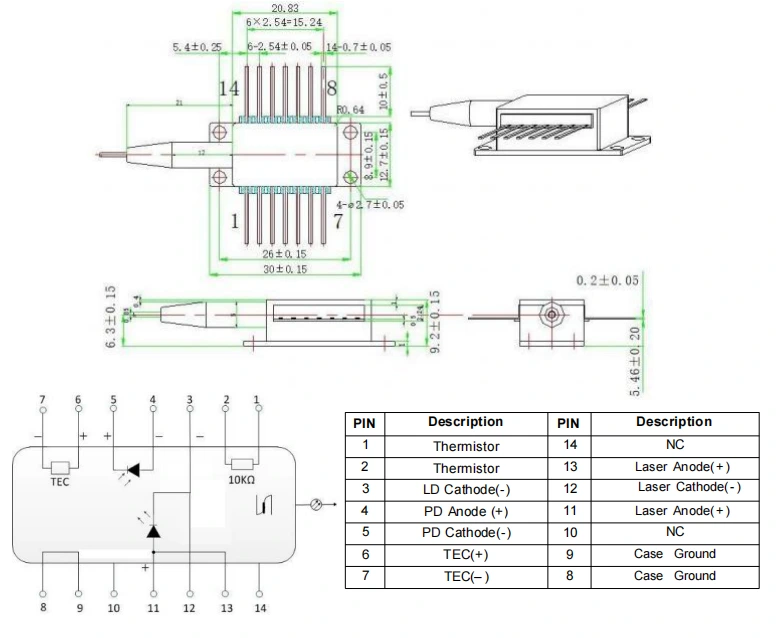

● Type 1 Package Drawing&PIN-OUT 정의(단위:mm):DWDM 14PIN CATV용 버터플라이 아날로그 레이저

DWDM 14PIN Butterfly Analog Laser for CATV

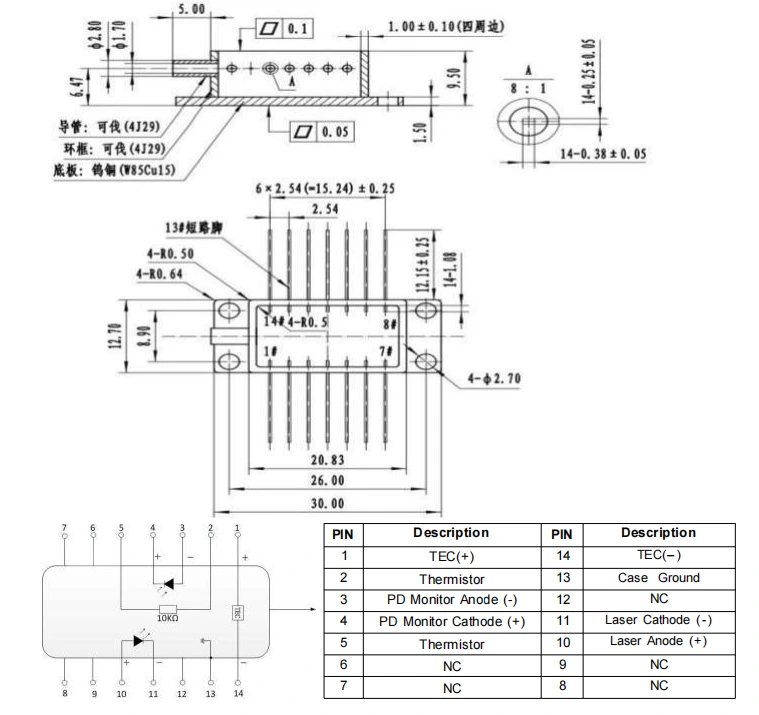

● Type 2 Package Drawing&PIN-OUT 정의(단위:mm)-DWDM 14PIN CATV용 버터플라이 아날로그 레이저

DWDM 14PIN Butterfly Analog Laser for CATV

주문 정보

이름

파장

출력 전력

섬유 종류

커넥터

핀아웃

BFLD

-CHXX

-더블 엑스

DWDM

CH34:1550.12nm

CH59:1530.33nm

CHXX:DWDM

10:10mW

맞춤형

에스엠 :싱글모드

오후 :편광

유지

FA: FC/APC

SA: SC/APC

다른

NULL:유형 1

2: 유형 2

예: BFLD-CH56-10SM-FA

(주문 정보: CATV, CH56용 DWDM 14PIN 버터플라이 아날로그 레이저: 1532.68nm, 10mW 출력 전력, SM 광섬유, FC/APC 커넥터, 유형 1 핀아웃).

기타 맞춤형 요구 사항에 대해서는 다음 연락처로 문의하십시오. sales06@boxoptronics.com

데이터시트 및 테스트 시트

데이터시트

테스트 시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

(3)기타

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10일 정도 소요됩니다. (어떤 것이 있다면 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 참고 사항

● ESD 보호: 이 장치는 정전기에 민감합니다. 그러므로 엄격한 정전기 방지 조치가 필요합니다. 포장, 운송, 사용 시 준수해야 할 사항입니다. 추가적으로, 전원 공급 장치 서지를 방지하기 위해 예방 조치를 취해야 합니다. 장치가 영구적으로 손상될 수 있습니다(예: 적절한 장비를 확보하십시오). 접지하고 정전기 방지 손목 스트랩을 착용하십시오).

● 핀 납땜 요구 사항:핀이 납땜이 필요하며 납땜 온도는 260°C를 초과해서는 안 됩니다. 납땜 시간은 10초를 초과해서는 안 됩니다. 다음에 특별한 주의를 기울이십시오. 다음: 납땜 과정 중에 장치는 전원이 공급되지 않는 상태여야 합니다. 상태, 납땜 인두는 적절하게 접지되어야 합니다.

● 전류 인가: 전원을 켜는 동안 프로세스 중에 높은 전류를 직접 적용하지 마십시오. 칩이 손상될 위험이 있습니다. 대신 칩의 임계값에 가까운 전류 레벨에서 장치의 전원을 켜십시오. 그런 다음 원하는 값이 나올 때까지 전류를 조금씩 증가시킵니다. 수준에 도달했습니다.

● TEC 쿨러: 모든 구성 요소의 전원을 켜기 전에, 먼저 쿨러를 활성화한 다음 점진적인 전원 공급 단계를 진행하여 칩 과열 및 과부하를 방지합니다.
